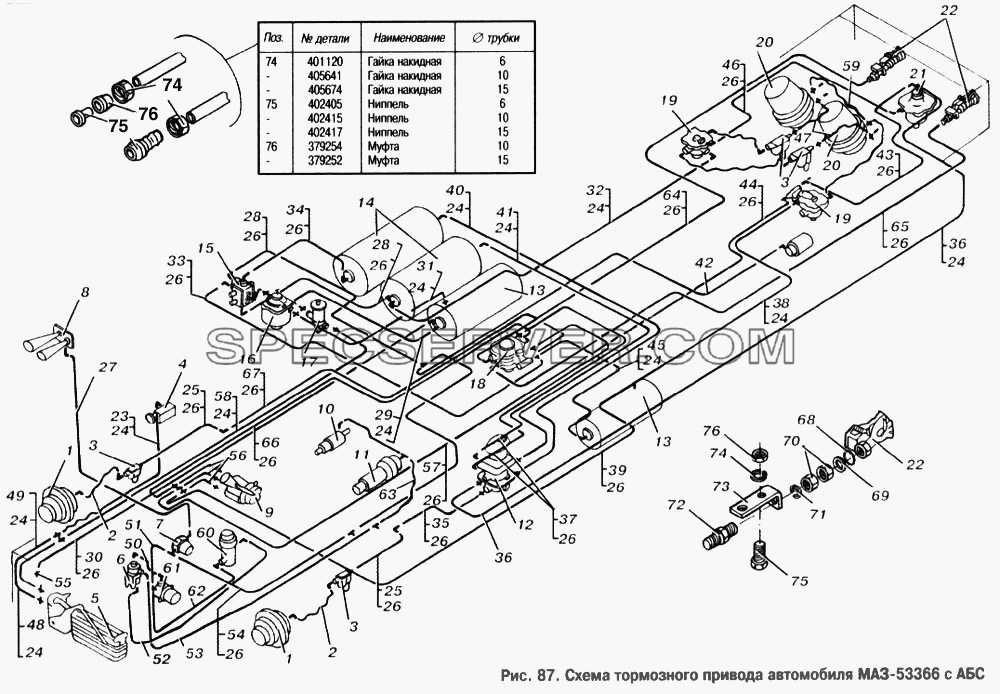

Запчасти: Схема тормозного привода автомобиля МАЗ-53366 с АБС для МАЗ-6303

Схема тормозного привода автомобиля МАЗ-53366 с АБС для МАЗ-6303 (список запасных частей)

Схема тормозного привода автомобиля МАЗ-53366 с АБС для МАЗ-6303 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3519200 Камера тормозная задняя
- 100-3519210-01 Тормозная камера
- 16.3509012 Компрессор в сборе
- 161.3509012-20 Компрессор
- 24. 3519200-01 Камера тормозная задняя
- 434. 202.000.0 Клапан двухмагистральный
- 64221-3562010 Клапан двухмагистральный
- 64226-3521111 Головка соединительная (желтая крышка)
1 5336-3519210 Камера тормозная передняя
2 6422-3506085-01 Шланг к задним тормозным камерам
3 472. 195.004.0 Модулятор АБС
4 5336-3509012 Компрессор
5 11.3511010 Влагоотделитель в сборе
6 100-3562010 Клапан двухмагистральный
7 16. 3741000 Клапан пневмосигнала
8 С40-3521000 Пневмосигнал
9 961.702.005.0 Кран тормозной
10 100-3570110 Цилиндр останова двигателя
11 100-35702t0 Цилиндр заслонки
12 100-3514008 Кран с рычагом в сборе
13 5336-3513015 Ресивер
14 6303-3513015-10 Ресивер
15 943.702.120.0 Клапан четырехконтурный
16 100-3536010 Предохранитель против замерзания
17 100-3512010 Регулятор давления в сборе
18 943.002.521.0 Клапан управления прицепом
19 11-3518010 Клапан ускорительный
20 5336-3519200 Камера тормозная задняя
21 100-3533010 Регулятор тормозных сил
22 64226-3521110 Головка соединительная (красная крышка)
23 53365-3506197 Трубка
24 012-016-25-2-3 Кольцо
25 64221-3506112 Трубка
26 008-011-19-2-3 Кольцо
27 64226-3506316 Трубка
28 64221-3506183-20 Трубка
29 64221-3506246 Трубка
30 64221-3506130-20 Трубка
31 64221-3506154 Трубка к ресиверу
32 53361-3506188 Трубка
33 64221-3506185-20 Трубка
34 64221-3506194-20 Трубка
35 63031-3506283 Трубка
36 53361-3506289 Трубка
37 64221-3506254-10 Трубка
38 53361-3506193 Трубка
39 64221-3506180-20 Трубка
40 64221-3506243-20 Трубка
41 64221-3506240-20 Трубка
42 53361-3506319 Трубка
43 53361-3506280 Трубка
44 53361-3506136 Трубка
45 63031-3506307 Трубка
46 53361-3506158 Трубка
47 5549-3506187-02 Шланг
48 64221-3506178 Трубка
49 64221-3506146 Трубка
50 54325-1115042 Трубка
51 5551-1115040 Трубка
52 64226-3570240-10 Трубка
53 64229-3506139-20 Трубка
54 64221-3506248-10 Трубка к тройнику
55 13.3515310 Клапан контрольного вывода
56 64221-3537020-20 Трубка
57 64221-3506184-20 Трубка
58 64221-3506142-20 Трубка
59 500-3506060-Б2 Шланг
60 100-3537110 Кран тормозной
61 15.3747 Электромагнит
62 64226-3570212-10 Трубка
63 64221-3570230-20 Трубка со шлангом
64 64221-3506336 Трубка
65 64221-3506337 Трубка
66 64221-3506132-20 Трубка
67 64221-3506282-10 Трубка
68 014-018-25-2-3 Кольцо
69 375960 Шайба 16
70 250636 Гайка М16х1,5-6Н
71 252159 Шайба 16Л
72 401509 Ниппель
73 63031-3521050 Кронштейн
74 252136 Шайба 10.ОТ
75 201497 Болт М10-6gх25
76 250536 Гайка М10-6Н

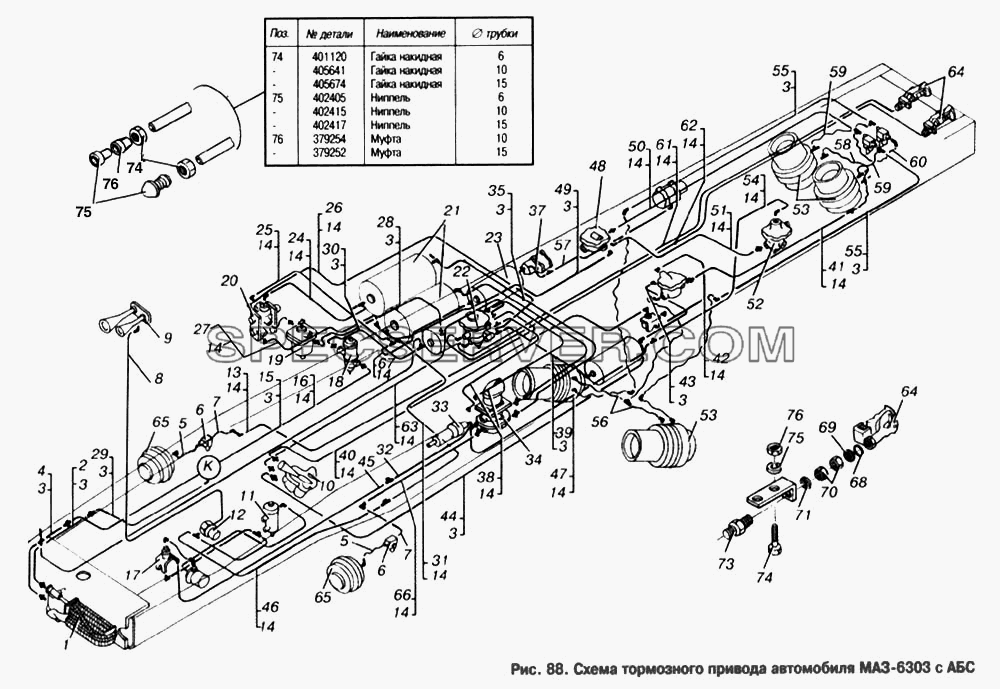

Запчасти: Схема тормозного привода автомобиля МАЗ-6303 с АБС для МАЗ-6303

Схема тормозного привода автомобиля МАЗ-6303 с АБС для МАЗ-6303 (список запасных частей)

Схема тормозного привода автомобиля МАЗ-6303 с АБС для МАЗ-6303 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3519200 Камера тормозная задняя
- 100-3519210-01 Тормозная камера
- 24. 3519200 Камера тормозная задняя
- 64226-3521111 Головка соединительная (желтая крышка)
1 11.3511030 Влагоотделитель
2 64221-3506178 Трубка
3 012-016-25-2-3 Кольцо
4 64221-3506146 Трубка
5 6422-3506085-01 Шланг к задним тормозным камерам
6 472.195.004.0 Модулятор
7 64221-3506112 Трубка
8 64226-3506316 Трубка
9 С40-3721000 Сигнал пневматический
10 961.702.005.0 Кран тормозной
11 100-3537110 Кран тормозной
12 16.3741000 Клапан пневматический
13 64221-3506282-20 Трубка
14 008-011-19-2-3 Кольцо
15 64221-3506142-10 Трубка
16 64221-3506130-20 Трубка
17 100-3562010 Клапан двухмагистральный
18 100-3512010 Регулятор давления в сборе
19 100-3536010 Предохранитель против замерзания
20 943.702.120.0 Клапан четырехконтурный
21 6303-3513015 Ресивер А40-280
22 943.002.521.0 Клапан управления прицепом
23 5336-3513015 Ресивер
24 64221-3506194-20 Трубка
25 64221-3506183-20 Трубка
26 64221-3506185-20 Трубка
27 6303-3506183 Трубка
28 64221-3506154 Трубка к ресиверу
29 64221-3506197-10 Трубка
30 64221-3506246-10 Трубка
31 64221-3506184-20 Трубка
32 5336-3570230 Трубка
33 100-3570210 Цилиндр
34 100-3514008 Кран с рычагом в сборе
35 6303-3506243 Трубка
36 6303-3506240 Трубка
37 63031-3506187 Трубка
38 6303-3506254 Трубка
39 63031-3506307 Трубка
40 63031-3506136 Трубка
41 64221-3506280-20 Трубка
42 64221-3506254-10 Трубка
43 63031-3506193 Трубка
44 64221-3506180-20 Трубка
45 64221-3506139-10 Трубка к цилиндру заслонки моторного тормоза
46 64221-3506248-10 Трубка к тройнику
47 63031-3506289 Трубка
48 11-3518010 Клапан ускорительный
49 63031-3506188 Трубка
50 64221-3506283-10 Трубка
51 63031-3506158 Трубка к ускорительному клапану заднего тормозного контура
52 100-3533010 Регулятор тормозных сил
53 5336-3519200 Камера тормозная задняя
54 64221-3506280-20 Трубка
55 63031-3506286-10 Трубка к клапану ускорительному
56 5336-3506085-01 Шланг к передним тормозным камерам
57 5336-3506305-20 Трубка
58 500-3506060-Б2 Шланг
59 533601-3506085-01 Шланг
60 5336-3506187-01 Шланг к клапану четырехконтурному
61 63031-3506336 Трубка
62 63031-3506337 Трубка
63 64221-3506132-20 Трубка
64 64226-3521110 Головка соединительная (красная крышка)
65 5336-3519210 Камера тормозная передняя
66 6303-3506283 Трубка к левой передней тормозной камере
67 63031-3506319 Трубка
68 014-018-25-2-3 Кольцо
69 375960 Шайба 16
70 250636 Гайка М16х1,5-6Н
71 252159 Шайба 16Л
72 63031-3521050 Кронштейн
73 401509 Ниппель
74 201497 Болт М10-6gх25
75 252136 Шайба 10.ОТ
76 252536 Гайка М10-6Н

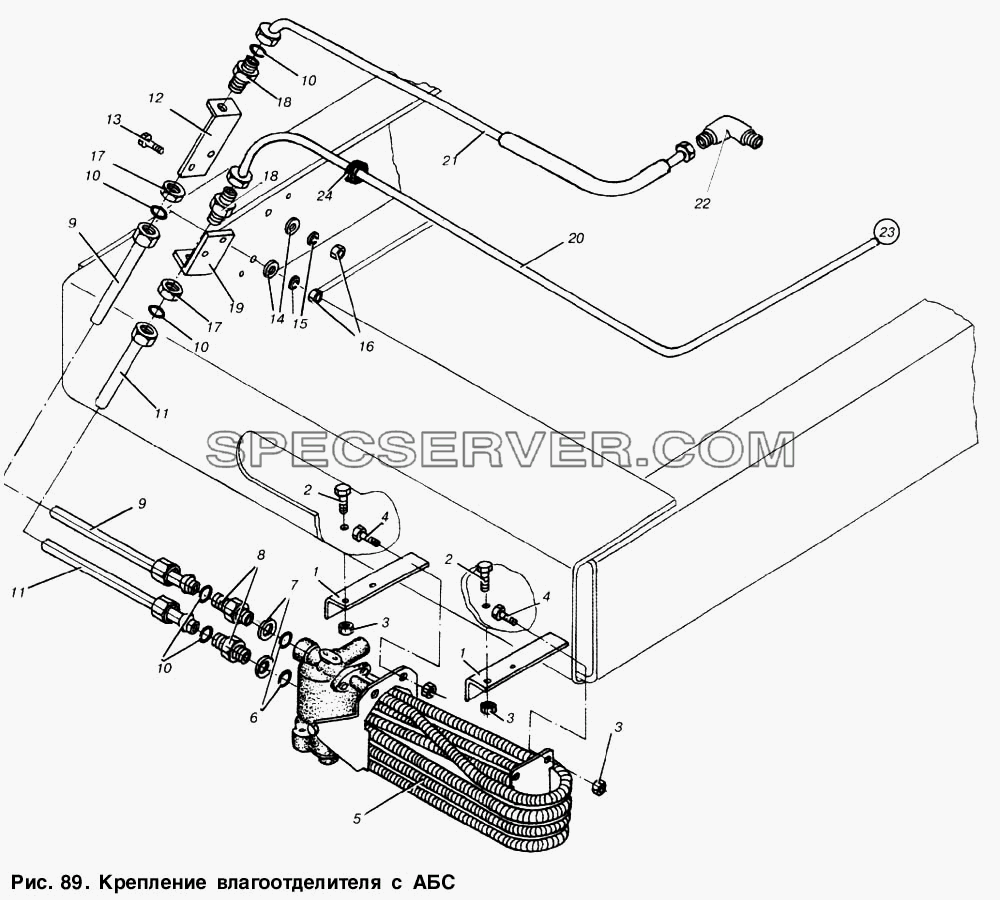

Крепление влагоотделителя с АБС для МАЗ-6303 (список запасных частей)

Крепление влагоотделителя с АБС для МАЗ-6303 (список запасных частей)

Крепление влагоотделителя с АБС для МАЗ-6303 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 64221-3536036 Кронштейн
2 201516 Болт М10х1-6gх20
3 250512 Гайка М10-6Н
4 201518 Болт М10х1
5 11.3511010 Влагоотделитель в сборе
6 020-025-30-2-3 Кольцо
7 376145 Шайба 22
8 404314 Штуцер
9 64221-3506146 Трубка
10 012-016-25-2-3 Кольцо
11 64221-3506178 Трубка
12 64221-3506058 Кронштейн
13 201458 Болт М8-6gх25
14 252005 Шайба 8
15 252135 Шайба 8Т
16 250510 Гайка М8-6Н
17 374939 Гайка М22х1,5-6Н
18 404319 Штуцер
19 64221-3506059 Кронштейн
20 53365-3506197 Трубка
21 64221-3506142-20 Трубка
22 379652 Угольник
23 К регулятору давления
24 503-8609438 Втулка

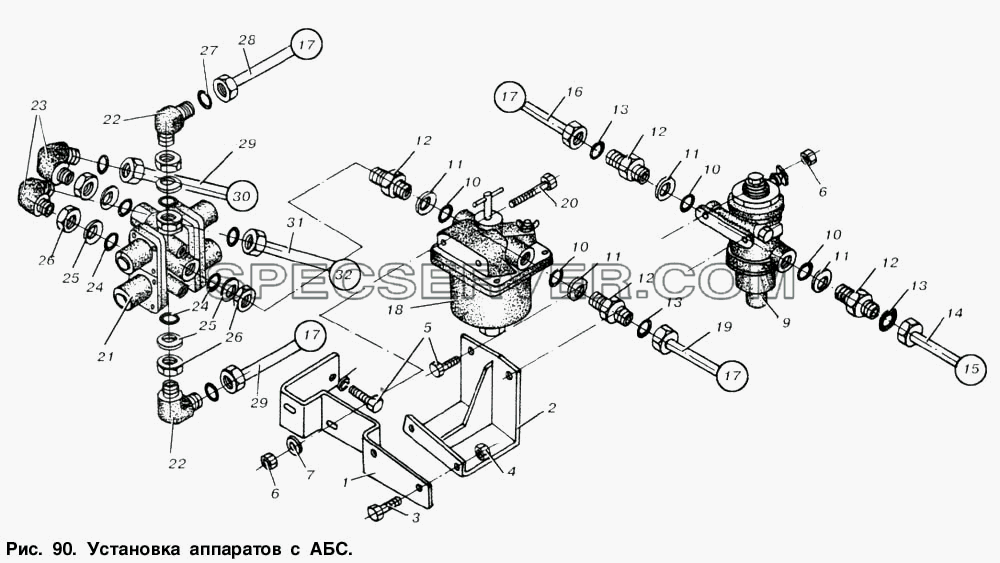

Установка аппаратов с АБС для МАЗ-6303 (список запасных частей)

Установка аппаратов с АБС для МАЗ-6303 (список запасных частей)

Установка аппаратов с АБС для МАЗ-6303 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 6303-3506183 Трубка
- 64221-3506185-20 Трубка
- 64221-3506246-10 Трубка
1 64221-3512015-10 Кронштейн
2 64221-3512016 Кронштейн
3 201518 Болт М10х1
4 250512 Гайка М10-6Н
5 201456 Болт М8-6gх20
6 250975 Гайка М8х1-6Н
7 252038 Шайба 8
8 252135 Шайба 8Т
9 100-3512010 Регулятор давления в сборе
10 020-025-30-2-3 Кольцо
11 376145 Шайба 22
12 404314 Штуцер
13 012-016-25-2-3 Кольцо
14 64221-3506142-20 Трубка
15 К влагоотделителю
16 64221-3506246 Трубка
17 64221-3506154 Трубка к ресиверу
18 100-3536010 Предохранитель против замерзания
19 64221-3506154 Трубка к ресиверу
20 370848 Болт М8-6gх75
21 934.702.120.0 Клапан четырехконтурный
22 402969 Угольник
23 402751 Угольник
24 014-018-025-2-3 Кольцо
25 375960 Шайба 16
26 250635 Гайка М16х1,5-6Н
27 008-011-19-2-3 Кольцо
28 64221-3506194-20 Трубка
29 64221-3506183-20 Трубка
30 К тройнику
31 64221-3506185 Трубка
32 К крану управления прицепом

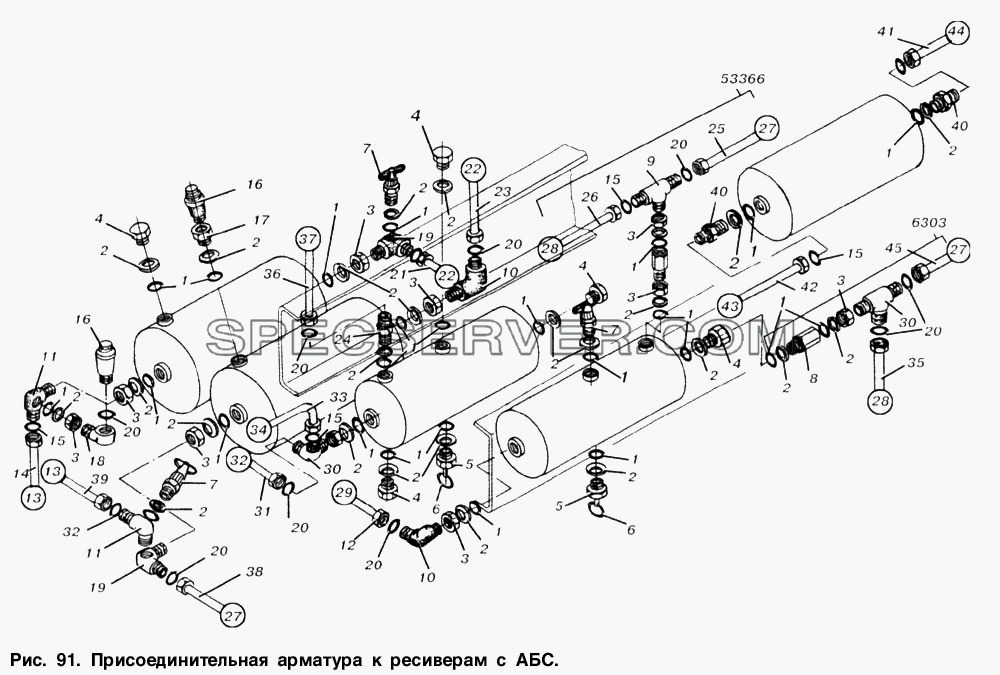

Присоединительная арматура к ресиверам с АБС для МАЗ-6303 (список запасных частей)

Присоединительная арматура к ресиверам с АБС для МАЗ-6303 (список запасных частей)

Присоединительная арматура к ресиверам с АБС для МАЗ-6303 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-35130110 Клапан слива конденсата агат
- 6303-3506183 Трубка
- 6303-3506240 Трубка
- 6303-3506243 Трубка
- 63031-3506188 Трубка
- 64221-3506246-10 Трубка
1 020-025-30-2-3 Кольцо
2 376145 Шайба 22
3 374839 Гайка М22х1,5-6Н
4 378609 Пробка
5 5336-3513110 Клапан слива конденсата
6 5247Г-3921441 Кольцо
7 100-3515310 Клапан контрольного вывода
8 5232-3515210 Клапан обратный
9 403039 Тройник
10 402801 Угольник
11 401439 Тройник
12 63031-3506307 Трубка
13 К четырёхконтурному клапану
14 6303-3506194-20 Трубка
15 008-011-19-2-3 Кольцо
16 ММ370 Датчик
17 374618 Гайка переходная
18 402755 Угольник
19 403116 Тройник
20 012-016-25-2-3 Кольцо
21 64221-3506243-20 Трубка
22 К тормозному крану
23 64221-3506240-20 Трубка
24 404314 Штуцер
25 53361-3506193 Трубка
26 6422-3506180-20 Трубка
27 К ускорительному клалану
28 К крану тормозному с ручным управлением
29 К крану управления
30 403043 Тройник
31 64221-3506246 Трубка
32 К регулятору давления
33 64221-3506130-20 Трубка
34 К клапану контрольного вывода
35 64221-3506180 Трубка
36 64221-3506154 Трубка к ресиверу
37 К противозамерзателю
38 53361-3506188 Трубка
39 64221-3506183-20 Трубка
40 404304 Штуцер
41 63031-3506187 Трубка
42 63031-3506319 Трубка
43 К тройнику
44 К электропневмоклапану
45 63031-3506193 Трубка
Присоединительная арматура к тормозному крану и крану управления прицепом с АБС для МАЗ-6303 (список запасных частей)

Присоединительная арматура к тормозному крану и крану управления прицепом с АБС для МАЗ-6303 (список запасных частей)

Присоединительная арматура к тормозному крану и крану управления прицепом с АБС для МАЗ-6303 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 6303-3506240 Трубка
- 6303-3506243 Трубка
- 63031-3506289 Трубка
- 63031-3506336 Трубка
- 63031-3506337 Трубка
1 943.002.521.0 Клапан управления прицепом
2 64221-3522014 Кронштейн
3 252135 Шайба 8Т
4 250510 Гайка М8-6Н
5 201518 Болт М10х1
6 250512 Гайка М10-6Н
7 014-018-25-2-3 Кольцо
8 375960 Шайба 16
9 250636 Гайка М16х1,5-6Н
10 404241 Штуцер
11 402982 Угольник
12 403049 Тройник
13 403112 Тройник
14 404242 Штуцер
15 008-011-19-2-3 Кольцо
16 64221-3506254-10 Трубка
17 8303-3506254 Трубка
18 012-016-25-2-3 Кольцо
19 63031-3506307 Трубка
19 64221-3506185-20 Трубка
20 64221-3506282-10 Трубка
21 64221-3506132-20 Трубка
22 64221-3506336 Трубка
23 64221-3506337 Трубка
24 402969 Угольник
25 К соединительной головке
26 К четырехконтурному клапану
27 К крану тормозному с ручным управлением
28 К модулятору
29 К ресиверу
30 100-3514008 Кран с рычагом в сборе
31 64221-3414150 Кронштейн
32 201497 Болт М10-6gх25
33 252136 Шайба 10.ОТ
34 250512 Гайка М10-6Н
35 020-025-30-2-3 Кольцо
36 376145 Шайба 22
37 374939 Гайка М22х1,5-6Н
38 378609 Пробка
39 402741 Угольник
40 404314 Штуцер
41 404304 Штуцер
42 64221-3506243-20 Трубка
43 64221-3506240-20 Трубка
44 53361-3506289 Трубка
45 К регулятору тормозных сил
46 63031-3506283 Трубка
47 010-014-25-2-3 Кольцо
48 375818 Шайба 12
49 ММ125Д Датчик
