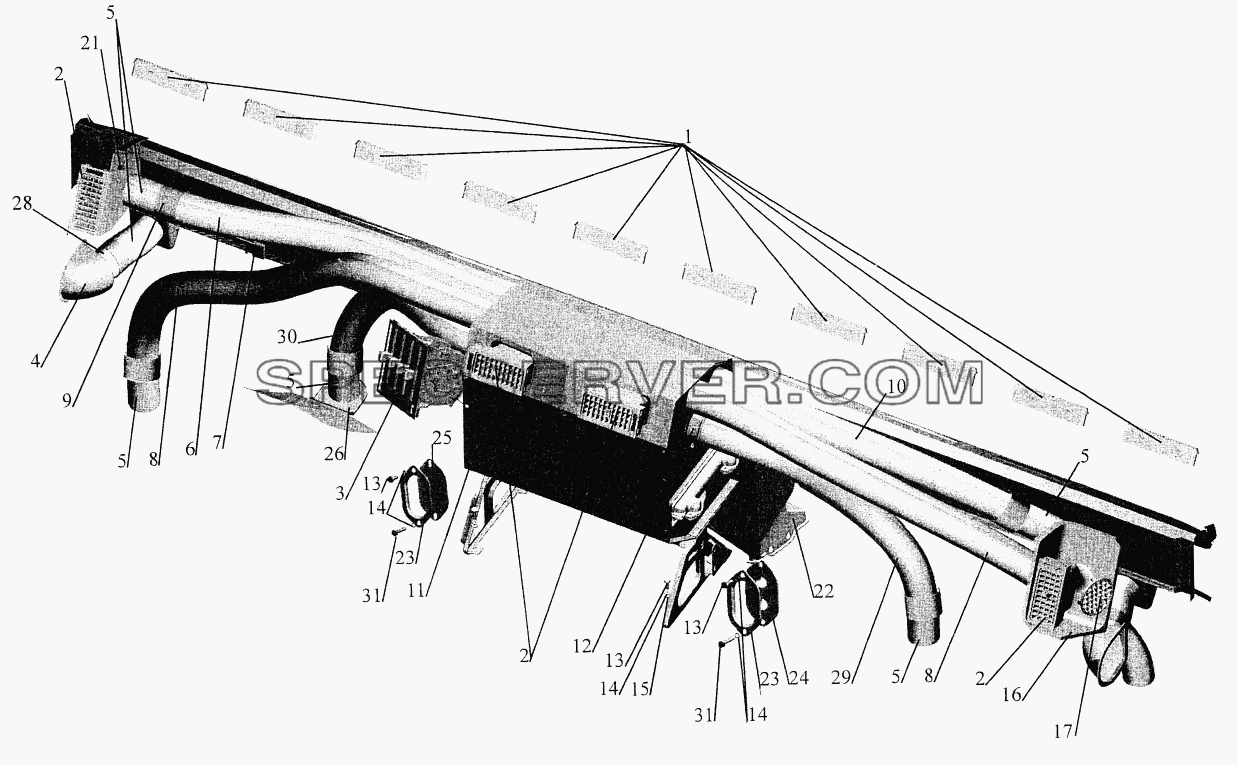

№		Номер детали	Наименование запчасти
1		6430-8102034	Сопло
2		6430-8104040	Сопло
3		5440-8109011	Пульт управления
4		6430-8102694	Короб
5		6430-8104085	Переходник
6		6430-8102604	Шланг
7		6430-8102674	Кронштейн
8		6418-8102615	Шланг
9		6430-8101596	Лента ПВХ-0,20
10		6430-8102612	Шланг
11		6430-8101010	Блок радиатора
12		6430-8102656	Хомут
13		201418	Болт М6-6gх16
14		252004	Шайба 6
15		252154	Шайба 6Л
16		6430-8104083	Переходник
17		6430-8102686	Фланец
19		6430-8118010	Блок вентиляторный
20		6430-8100022	Установка фильтра
21		6430-8104082	Переходник
22		6430-8118030	Корпус вентилятора
23		6430-8101089	Накладка
24		6430-8101100	Уплотнитель
25		6430-8101100-010	Уплотнитель
26		6430-8101375	Кронштейн
28		6430-8102608	Шланг
29		6418-8102612	Шланг
30		5440-8102612	Шланг
31		201424	Болт М6-6gх30

Установка шлангов отопителя без подогревателя 544020-8100006. Установка шлангов отопителя с подогревателем 544020-8100006-010 для МАЗ-544069 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		64226-8101150	Кран управления отопителем
2		6430-8101190-020	Кронштейн
3		535А-3408046	Пружина
4		64221-3724628	Хомут
5		437040-8101039	Шланг (L=1700мм, рукав 20х29-1,6)
6		544004-8101030	Шланг (L=390мм, рукав 20х29-1,6)
7		544020-8101343-030	Штуцер
8		6430-8406073	Прижим
9		6430-8101476	Хомут
10		64227-3506027	Прокладка
11		5335-3570186-10	Кронштейн
12		64221-3724633	Хомут
13		642208-8101042	Шланг (L=1800мм, рукав 20х29-1,6)
14		201420	Болт М6-6gх20
15		201424	Болт М6-6gх30
16		220079	Винт М5-6gх14
17		250464	Гайка М5-6Н
18		252133	Шайба 5Т
19		252038	Шайба 8
20		252036	Шайба 5
21		250508	Гайка М6-6Н
22		252004	Шайба 6
23		252154	Шайба 6Л
24		643008-8101347	Переходник
25		437040-8101038	Шланг
26		543208-8101037	Шланг (L=750мм, рукав 20х29-1,6)
27		201458	Болт М8-6gх25
28		200263	Болт М8-6gх35
29		250510	Гайка М8-6Н
30		252005	Шайба 8
31		252135	Шайба 8Т

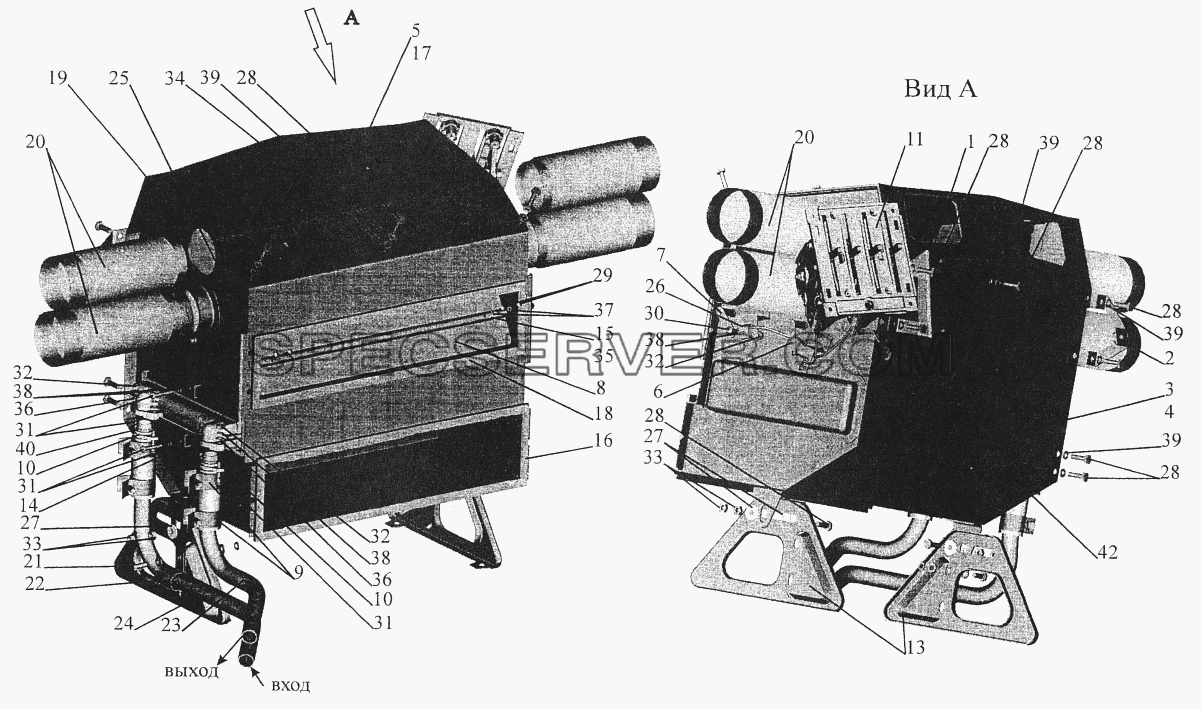

Блок радиатора 6430-8101010 для МАЗ-544069 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		54402-3870003	Кронштейн левый
2		54402-3870007	Кронштейн правый
3		6430-8101064	Корпус радиатора
4		6430-8101105	Экран
5		6430-8101240	Крышка
6		6430-8101267	Ось левая
7		6430-8101267-010	Ось левая
8		6430-8101270	Заслонка
9		6430-8101476	Хомут
9		ТОRRО 25-40/9-С6W2	Хомут
10		6430-8101499	Фланец радиатора
11		5440-8109011	Пульт управления
12		6430-8101036	Шланг (L=70мм, рукав 20х29-1,6)
13		6430-8101083-010	Опора
14		6430-8101084	Прижим
15		6430-8101275	Ось правая
16		6430-8101381	Уплотнитель
17		6430-8101381-010	Уплотнитель
18		6430-8101382	Уплотнитель
19		6430-8104085	Переходник
20		6430-8101383-010	Уплотнитель
21		201418	Болт М6-6gх16
22		379168	Кляммер
23		5440-8101502	Трубка сливная
24		5440-8101505	Трубка
25		6430-8102696	Заглушка
26		6430-8109044-010	Прижим
27		252037	Шайба 6
28		201420	Болт М6-6gх20
29		220050	Винт М4-6gх8
30		220079	Винт М5-6gх14
31		220082	Винт М5-6gх20
32		250464	Гайка М5-6Н
33		250508	Гайка М6-6Н
34		252004	Шайба 6
35		252005	Шайба 8
36		252003	Шайба 5
37		252132	Шайба 4
38		252133	Шайба 5Т
39		252154	Шайба 6Л
40		019-023-25-2-3	Кольцо 019-023-25-2-3
41		81.61901.0065	Радиатор системы отопления фирмы «ВЕНR»
42		6430-8109054	Кронштейн

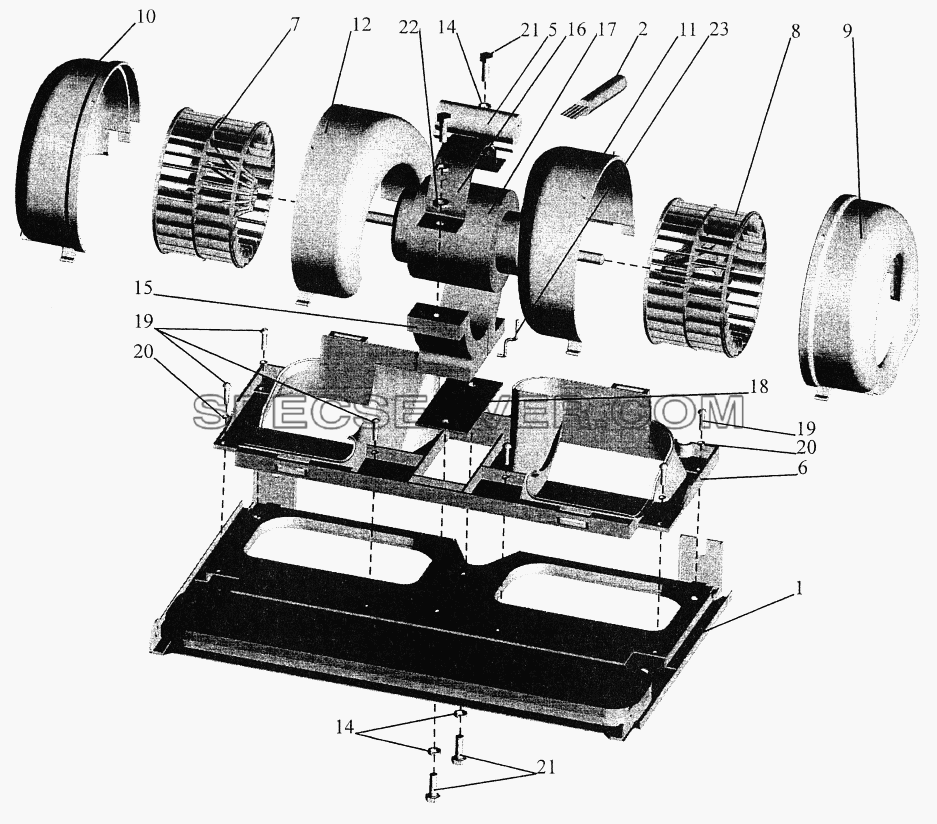

Блок вентиляторный 6430-8118010 для МАЗ-544069 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6430-8118011	Основание вентиляторного блока
2		5440-3724079	Жгут отопителя
3		6430-8101382-010	Уплотнитель
4		6430-8101382-020	Уплотнитель
5		81.25907.0260	Сопротивление электродвигателя
6		6430-8118211	Основание улиток
7		6430-8118212	Ротор вентилятора
8		6430-8118213	Ротор вентилятора
9		6430-8118222	Стенка улитки наружная
10		6430-8118223	Стенка улитки наружная
11		6430-8118224	Стенка улитки внутренняя
12		6430-8118225	Стенка улитки внутренняя
13		6430-8118216	Скоба
14		252134	Шайба 6Т
15		ИЖКС 733152.002-01	Держатель
16		6430-8118254	Прижим верхний
17		0130 111 116	Электродвигатель "ВОSСН"
18		6430-8118256	Прокладка
19		220051	Винт М4-6gх10
20		252132	Шайба 4
21		201418	Болт М6-6gх16
22		252004	Шайба 6
23		6430-8118249	Фиксатор

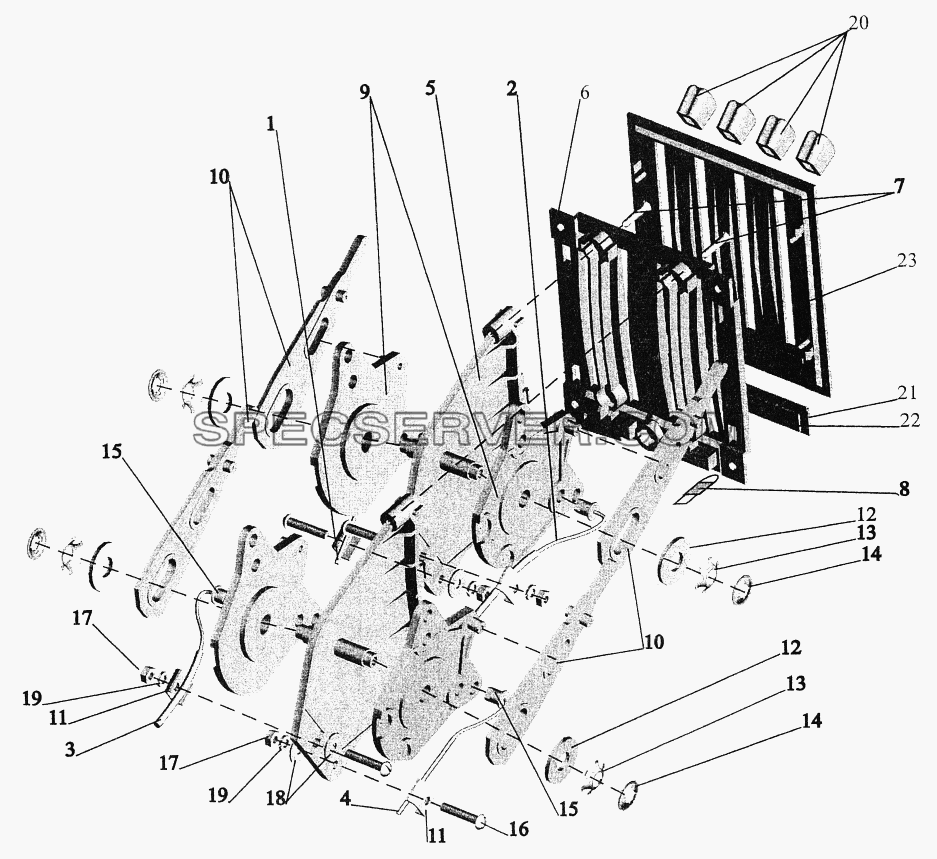

Пульт управления 5440-8109011 для МАЗ-544069 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6430-8109110-020	Привод рециркуляции
2		6430-8109112-010	Привод левый
3		6430-8109112-020	Привод правый
4		6430-8109113-020	Привод крана
5		6430-8109014-020	Кронштейн
6		6430-8109016-010	Панель пульта управления
7		241820-02	Винт 2-4х18
8		7712.00.00.010	Патрон с лампочкой
9		6430-8109018-010	Щека
10		6430-8109020	Рычаг
11		6430-8109044-010	Прижим
12		6430-8109046	Шайба
13		6430-8109048	Пружина
14		6430-8109050	Шайба фиксирующая
15		6430-8109052-20	Втулка
16		220084	Винт М5-6gх25
17		250464	Гайка М5-6Н
18		252036	Шайба 5
19		252133	Шайба 5Т
20		6430-8109022	Рукоятка
21		6430-8109068	Световод
22		6430-8109060-010	Вставка
23		6430-8109027-010	Панель лицевая

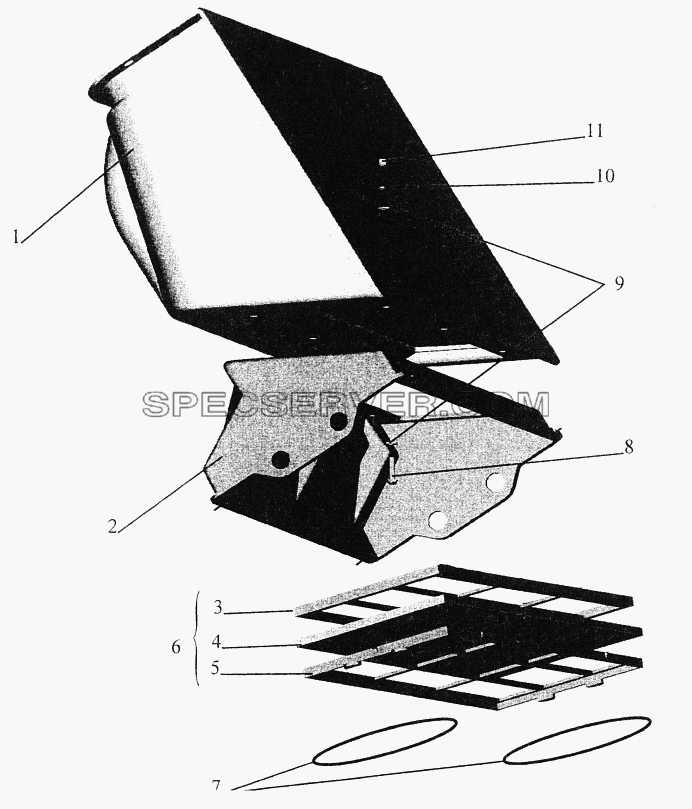

Установка фильтра 6430-8100022 для МАЗ-544069 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6430-8118031	Корпус вентилятора
2		6430-8101227	Воздухозаборник
3		64221-8101112-010	Корпус фильтра
4		64221-8101114-010	Элемент фильтрующий
5		64221-8101112	Корпус фильтра
6		64221-8101110-011	Фильтр
7		100-106-36-2-8	Кольцо
8		220080	Винт М5-6gх16
9		252003	Шайба 5
10		252133	Шайба 5Т
11		250464	Гайка М5-6Н
