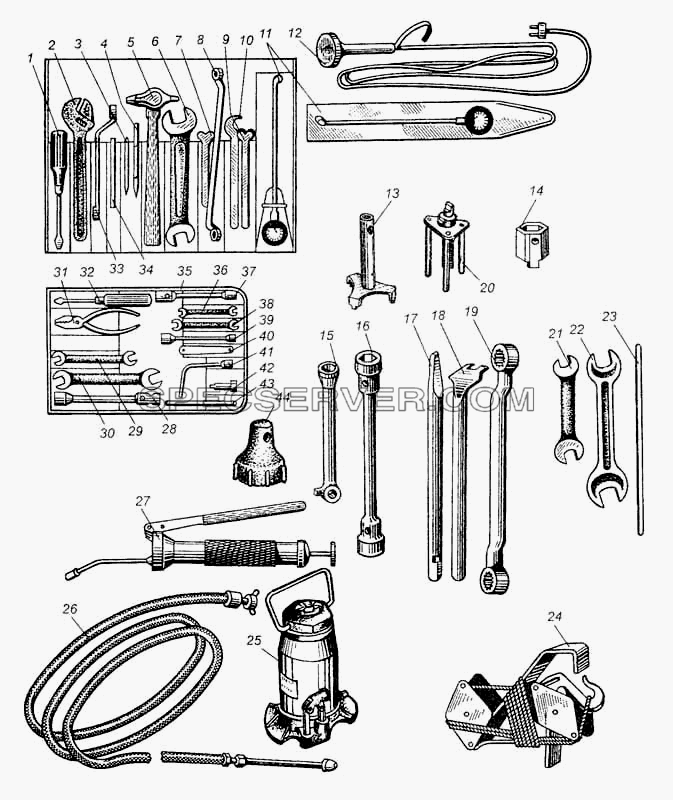

Запчасти: Инструмент и принадлежности для МАЗ-5335

Инструмент и принадлежности для МАЗ-5335 (список запасных частей)

Инструмент и принадлежности для МАЗ-5335 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 200-3901034 Ключ накидной 32х38
- 200Т-3907010 Трос буксирный с коушами в сборе
- 500-3917352 Шланг для накачивания шин
- 503-3925010 Таль для подъема запасного колеса в сборе
- 504-3917350 Шланг для накачивания шин в сборе
- 504-3917352 Шланг для накачива5ия шин
- 509-3917350 Шланг для накачивания шин в сборе
- 509-3932050 Увязочное приспособление в сборе
- А24-21 Лампа
- МЦ-2А-3912603 Головка шинного манометра
1 М16-3564-0 Отвертка В250х1,4
2 ИЗБ-3901000 Ключ гаечный разводной 36
3 7851-166 Бородок 4х 120
4 2810-199 Зубило 15х150
5 И108-3901000 Молоток слесарный 0,5 кГ
6 ИП-3901057-Б Ключ гаечный 27х30
7 500-3901048-Г Ключ гидроусилителя руля рожковый
8 ИП-3901200 Ключ гаечный накидной 19-22
9 500-3901041 Ключ гайки амортизатора и пробок рулевых тяг
10 500-3901052 Ключ 68-72 гидроусилителя руля
11 СКМД14-3912200-Г Манометр шинный в чехле
12 ЗДБ.516-147А Лампа переносная
13 500-3901044-А Ключ гаек ступицы заднего колеса и дифференциала
14 500-3901040 Ключ контргайки поворотного кулака и подшипников ступицы переднего колеса
15 200-3901578-Б Ключ торцовый 24 для подтяжки гаек шпилек головки цилиндра
16 500-3901033-А Ключ гаек колес торцовый
17 ИП-3901284 Лопатка монтажная
18 ИП-3901283 Лопатка монтажная
19 500-3901078 Ключ гаечный накидной 36-38
20 236-3901210 Съемник форсунок
21 236-3901520 Ключ гаечный двусторонний 24-27
22 ИП-3901049-Г Ключ гаечный двусторонний 32-36
23 236-3901569 Ломик для проворота коленчатого вала
24 500-3925010 Таль для подъема запасного колеса в сборе
25 500А-3913010 Домкрат гидравлический в сборе
26 500-3917350 Шланг для накачивания шин в сборе
27 Ш1-3911010-А Шприц для смазки рычажно-плунжерный . .
28 236-3901490 Ключ торцовый 19
29 ИП-3901033-В Ключ гаечный двусторонний 19-22
30 ИП-3901032-В Ключ гаечный двусторонний 14-17
31 Ф-079А Плоскогубцы автомобильные
32 204А-3901690 Отвертка В175х0,7
33 ИП-3901205 Ключ гаечный накидной 17-19
34 236-3901588 Вороток
35 236-3901552-Б2 Сумка инструментальная в сборе
36 ИП-3901022 Ключ гаечный двусторонний 8-10
37 236-3901508 Ключ торцовый 12
38 ИП-3901026-В Ключ гаечный двусторонний 10-12
39 500-3901075 Ключ гаек компрессора торцовый
40 200-3901550-А3 Щуп для проверки зазоров
41 236-3901510 Ключ торцовый 10
42 236-3901050 Головка торцового ключа
43 236-3901496 Вороток
44 205Т-3916295-А Ключ гайки подшипника переднего колеса
45 500-3919010-02 Сумка инструментальная большая в сборе

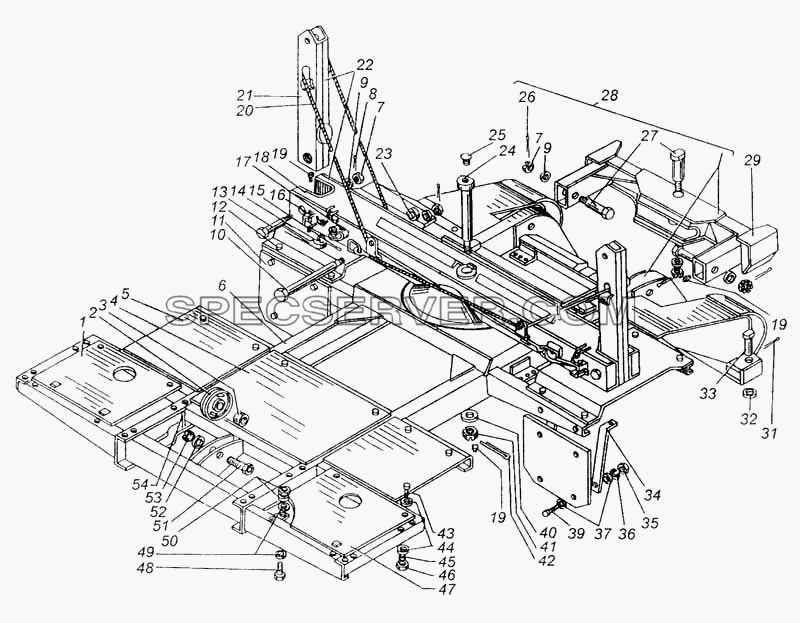

Запчасти: Рама лесовозного оборудования, рамка, коник автомобиля МАЗ-509А для МАЗ-5335

Рама лесовозного оборудования, рамка, коник автомобиля МАЗ-509А для МАЗ-5335 (список запасных частей)

Рама лесовозного оборудования, рамка, коник автомобиля МАЗ-509А для МАЗ-5335 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 502-4505015 Блок лебедки в сборе
1 509А-2709135 Настил рамы лесовозного оборудования передний в сборе
2 502-4505020-10 Блок
3 502-4505044 Втулка блока лебедки
4 509А-2709146 Настил рамы лесовозного оборудования средний в сборе
5 509А-2709143 Настил рамы лесовозного оборудования в сборе
6 509А-2709010-10 Рама лесовозного оборудования в сборе
7 311615-П29 Гайка
8 258071-П29 Шплинт
9 252023-П29 Шайба
10 509А-2710024 Ось направляющей
11 509-8511216 Брызговик
12 509-8511214 Настил
13 509П-2710076-Б Ось стойки коника лесовозного оборудования
14 509А-2710065 Рукоятка замка коника лесовозного оборудования
15 258054-П29 Шплинт
16 220-8505030-Б Штырь запорный с цепью в сборе
17 260137-П52 Палец
18 509А-2710014 Основание коника лесовозного оборудования в сборе
19 264020-П8 Пресс-масленка
20 509-2710080 Канат коника лесовозного оборудования в сборе
21 509П-2710060 Стойка коника лесовозного оборудования
22 509А-2710010 Коник лесовозного оборудования в сборе
23 509А-2710047 Втулка
24 509А-2710028-10 Шкворень коника лесовозного оборудования в сборе
24 509А-2710029-10 Шкворень коника лесовозного оборудования
25 262531-П29 Пробка
26 253086-П29 Шплинт
27 509А-2709175 Ось рамки роспуска лесовозного оборудования
28 509А-2709008 Рама лесовозного оборудования с рамкой в сборе
29 509А-2709150 Рамка роспуска лесовозного оборудования
31 258085-П29 Шплинт
32 252021-П29 Шайба
33 509А-2704660 Палец тяговой балки
34 5215Б-2802012 Укосина брызговика
35 250512-П29 Гайка
36 252136-П2 Шайба
37 252006-П29 Шайба
39 201497-П29 Болт
40 509П-2710021-Б Усилитель отверстия основания коника
41 375114-П29 Гайка шкворня коника
42 258101-П29 Шплинт
43 372206-П29 Болт
44 252016-П29 Шайба
45 252136-П2 Шайба
46 250558-П29 Гайка
47 509А-2709135 Настил рамы лесовозного оборудования передний в сборе
48 200817-П29 Болт
49 252016-П29 Шайба
50 250558-П29 Гайка
51 509-4505040 Ось блока лебедки
52 376322-П29 Шайба
53 311701-П29 Гайка
54 258071-П29 Шплинт

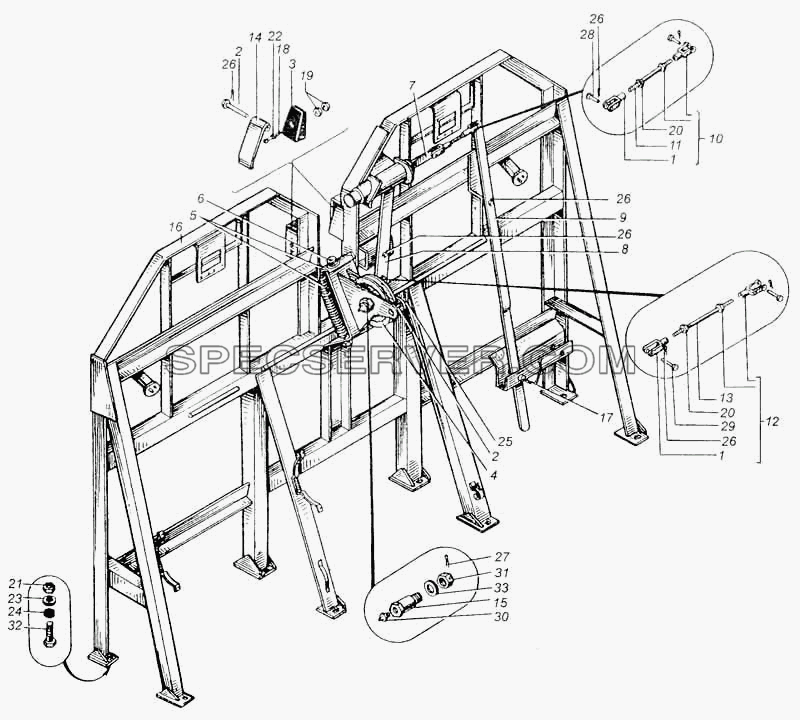

Запчасти: Ограждение кабины автомобиля МАЗ-509А для МАЗ-5335

Ограждение кабины автомобиля МАЗ-509А для МАЗ-5335 (список запасных частей)

Ограждение кабины автомобиля МАЗ-509А для МАЗ-5335 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 200-3504055-Б Вилка штока тормозной камеры
2 215-8502170-Т Палец петли
3 500А-5001166 Подушка опоры
4 502-4505015 Блок лебедки в сборе
5 509-2726244 Амортизатор
6 509-2726256 Упор
7 509-2726284 Запор
8 509-2726295 Рычаг
9 509-2726297-Б Рукоятка рычага
10 509-2726300 Тяга в сборе
11 509-2726301 Шпилька
12 509-2726304 Тяга в сборе
13 509-2726305 Шпилька
14 509-2726329 Защелка
15 509-4505040 Ось блока лебедки
16 509А-2726100 Ограждение
17 5206-4205039-А Палец-затвор
18 220176-П29 Винт крепления подушки
19 250510-П29 Гайка
20 250515-П29 Гайка
21 250558-П29 Гайка
22 252005-П29 Шайба 8
23 252016-П29 Шайба
24 252138-П2 Шайба пружинная
25 258039-П29 Шплинт
26 258052-П29 Шплинт
27 258071-П29 Шплинт
28 260091-П52 Палец
29 260094-П52 Палец
30 264020-П8 Пресс-масленка
31 311701-П29 Гайка
32 372206-П29 Болт
33 376322-П29 Шайба

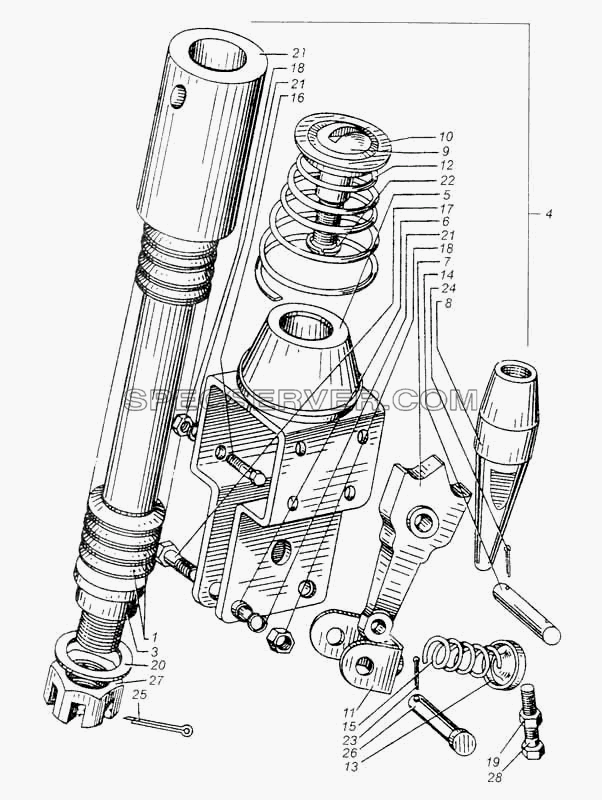

Запчасти: Замок дышла автомобиля МАЗ-509А для МАЗ-5335

Замок дышла автомобиля МАЗ-509А для МАЗ-5335 (список запасных частей)

Замок дышла автомобиля МАЗ-509А для МАЗ-5335 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 504-3105125 Пружина тарельчатая
2 509-2726244 Амортизатор
3 509-2726245 Шток
4 509-2726256 Упор
5 509-2726259 Наконечник
6 509-2726262 Втулка
7 509-2726267 Замок
8 509-2726269 Чашка
9 509-2726271 Болт
10 509-2726275 Шайба
11 509-2726277 Скоба
12 509-2726278 Пружина
13 509-2726279 Пятак
14 509-2726308 Ось
15 543-3514104 Пружина
16 201499-П29 Болт
17 201510-П29 Болт
18 250512-П29 Гайка
19 250514-П29 Гайка
20 252023-П29 Шайба
21 252136-П2 Шайба
22 252138-П2 Шайба пружинная
23 258052-П29 Шплинт
24 258053-П29 Шплинт
25 258069-П29 Шплинт
26 260091-П52 Палец
27 311615-П29 Гайка
28 371737-П29 Болт

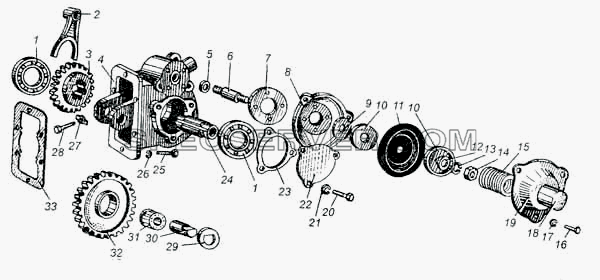

Коробка отбора мощности автомобиля МАЗ-5549 для МАЗ-5335 (список запасных частей)

Коробка отбора мощности автомобиля МАЗ-5549 для МАЗ-5335 (список запасных частей)

Коробка отбора мощности автомобиля МАЗ-5549 для МАЗ-5335 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 221604-П29 Винт
- 503-4202011 Шестерня промежуточная с осью и шайбой в сборе (комплект)
1 206 Подшипник
2 503-4202126-Б Вилка
3 503-4202064-Б Шестерня ведомая
4 503-4202015-Б Корпус
5 018-022-25-2-2 Кольцо
6 503-4202122-Б Шток переключения
7 503-8606121-Б Прокладка
8 503-8606112-В Корпус
9 375823-П29 Шайба
10 503-8606131-А Шайба
11 503-8606117-01 Диафрагма
12 252007-П29 Шайба
13 252157-П2 Шайба пружинная
14 311504-П29 Гайка
15 503-8606113 Пружина
16 201418-П29 Болт
17 252154-П2 Шайба пружинная
18 503-8606134 Стакан
19 503-8606125-В Крышка
20 201454-П29 Болт
21 252135-П2 Шайба
22 503-4202084-Б Крышка
23 503-4202086 Прокладка
24 503-4202070 Вал ведомой шестерни
25 201497-П29 Болт
26 252156-П2 Шайба пружинная
27 535А-2405134 Шайба
28 201476-П29 Болт
29 503-4202092-А Прокладка
30 503-4202030-Б Ось промежуточной шестерни
31 864904 Подшипник
32 503-4202020-10 Шестерня промежуточная коробки отбора мощности
33 205-4202018 Прокладка

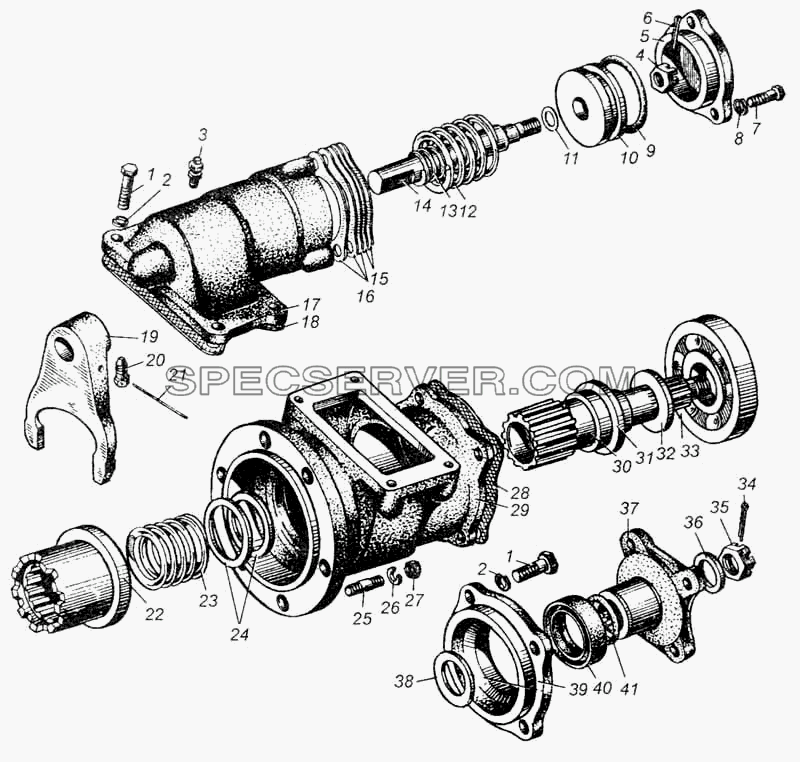

Коробка отбора мощности автомобиля МАЗ-509А для МАЗ-5335 (список запасных частей)

Коробка отбора мощности автомобиля МАЗ-509А для МАЗ-5335 (список запасных частей)

Коробка отбора мощности автомобиля МАЗ-509А для МАЗ-5335 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 509-4229010-Б Коробка отбора мощности в сборе
- 509-4229026 Крышка
1 201499-П29 Болт
2 252136-П2 Шайба
3 258430-П29 Сапун в сборе
4 250977-П29 Гайка
5 509-4216234-Б Крышка цилиндра
6 258040-П29 Шплинт
7 201458-П29 Болт
8 252135-П2 Шайба
9 055-065-58-2-2 Кольцо уплотнительное
10 509П-1804074 Поршень
11 400021-Б Кольцо уплотнительное
12 509-4216285-03 Пружина наружная
13 504Б-8607036-Б Пружина клапана
14 509-4216278-Б Шток вилки включения коробки отбора мощности
15 509-4216244 Прокладка регулировочная
16 509-4216242-Б Прокладка крышки цилиндра
17 509-4216230-Б Цилиндр механизма управления коробкой отбора мощности
18 5094229063 Прокладка
19 509-4216218-Б Вилка включения коробки отбора мощности
20 371692-П29 Болт стопорный
21 258250-П29 Шплинт-проволока установочного винта головки
22 509-4229047 Полумуфта коробки отбора мощности
23 509-4229076 Пружина полумуфты коробки отбора мощности
24 509-4229064 Прокладка регулировочная
25 216281-П29 Шпилька крепления коробки отбора мощности к раздаточной коробке
26 252137-П2 Шайба пружинная
27 250516-П29 Гайка
28 509-4229015-Б Картер коробки отбора мощности
29 509-4229030 Прокладка
30 509-4229020-Б Вал коробки отбора мощности
31 509-4229058 Втулка упорная пружины полумуфты
32 509-4229053 Шайба опорная подшипника
33 407 Подшипник
34 258054-П29 Шплинт
35 374802-П29 Гайка
36 252018-П29 Шайба
37 509-4229040 Фланец
38 509-4229053 Шайба опорная подшипника
39 509-4229028 Крышка
40 509-4229021 Сальник крышки картера в сборе
41 509-4209052 Шайба упорная подшипника вала коробки отбора мощности

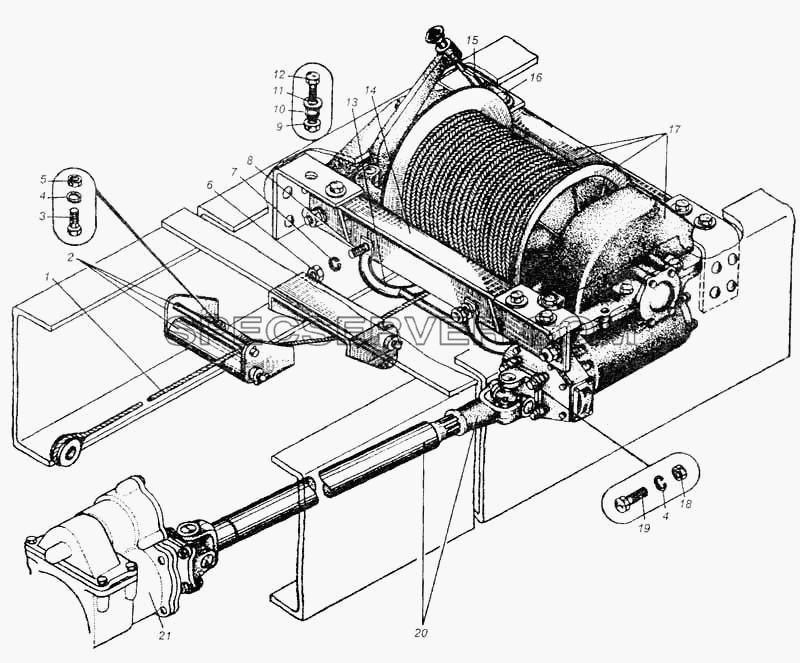

Лебедка, вал карданный лебедки автомобиля МАЗ-509А для МАЗ-5335 (список запасных частей)

Лебедка, вал карданный лебедки автомобиля МАЗ-509А для МАЗ-5335 (список запасных частей)

Лебедка, вал карданный лебедки автомобиля МАЗ-509А для МАЗ-5335 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 110-2201031 Обойма сальника крестовины карданного вала
- 110-2201032 Сальник крестовины карданного вала
- 110-2201033 Подшипник крестовины карданного вала
- 121-4502023-Б Фланец карданного вала
- 121-4502030-Б Крестовина карданного вала
- 121-4502047 Вилка скользящая карданного вала
- 304814-П Масленка шарнира карданного вала
- 509-4501010-02 Лебедка в сборе
- 509-4501110 Барабан лебедки в сборе
- 509-4502011 Шарнир карданного вала передний в сборе
- 509-4502014-Б Шарнир карданного вала задний в сборе
- 509-4510076 Кронштейн
- 509-4510110 Ролик в сборе
- 509-4510112 Ролик
- 509-4510114 Ось ролика
1 509-4504014 Канат лебедки в сборе
2 509-4510072-01 Кронштейн с роликом в сборе
3 201542-П29 Болт
4 252137-П2 Шайба пружинная
5 250514-П29 Гайка
6 250512-П29 Гайка
7 252136-П2 Шайба
8 201499-П29 Болт
9 250560-П29 Гайка
10 252139-П2 Шайба
11 252017-П29 Шайба
12 202121-П29 Болт крепления зажима
13 509-4509010 Кожух лебедки в сборе
14 509-4501230-10 Поперечина крепления лебедки
15 509А-4501257 Пластина
16 202124-П29 Болт крепления пластины
17 509-4501011-01 Лебедка с канатом в сборе
18 250515-П29 Гайка
19 201564-П29 Болт крепления фланца карданного вала
20 509А-4502010-Б Карданный вал привода лебедки в сборе
21 509-4229010-Б Коробка отбора мощности в сборе
