Запчасти: Управление подачей топлива МАЗ-5335, МАЗ-5549, МАЗ-5429, МАЗ-509А для МАЗ-5335

Управление подачей топлива МАЗ-5335, МАЗ-5549, МАЗ-5429, МАЗ-509А для МАЗ-5335 (список запасных частей)

Управление подачей топлива МАЗ-5335, МАЗ-5549, МАЗ-5429, МАЗ-509А для МАЗ-5335 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 311504-П29 Гайка
- 500А-1108410 Механизм запорный в сборе
- 5335-1108021 Труба с кронштейнами в сборе
- 5335-1108117 Рычаг с заклепкой и осью в сборе
- 5335-1108515 Кронштейн с рычагом передний в сборе
- 5335-1108581 Втулка
- 5335-1108589 Оболочка с наконечниками в сборе
- 5335-1108598 Тяга
1 500-1108008-Б Педаль управления подачей топлива с пластиной и втулкой в сборе
2 201415-П29 Болт
3 252154-П2 Шайба пружинная
4 201420-П29 Болт М6х20
5 252004-П29 Шайба
6 5335-1108624 Кронштейн крепления гибкого привода передний
7 252134-П2 Шайба
8 250508-П29 Гайка М6
9 201458-П29 Болт
10 403600-П29 Кляммер
11 5335-1108626-10 Кронштейн крепления гибкого привода задний
12 250510-П29 Гайка
13 258038-П29 Шплинт
14 204-1310112-Б Вилка
15 260033-П29 Палец
16 500А-1108162 Тяга с наконечником в сборе
17 504В-3504046 Угольник оттяжной пружины
18 250510-П29 Гайка
19 500-1108046 Пружина усилителя
20 252136-П2 Шайба
21 201496-П29 Болт
23 5335-1108015 Задний валик привода подачи топлива в сборе
24 252007-П29 Шайба
25 258039-П29 Шплинт
26 252135-П2 Шайба
27 500-1108148-А Палец шаровой
28 500-1108140 Наконечник тяги
29 258003-П29 Шплинт
30 500-1108146 Пружина наконечника тяги
31 500-1108142 Сухарь наконечника тяги
32 500-1108144 Пробка наконечника тяги
33 5335-1108580 Гибкий привод подачи топлива в сборе
34 500-1108044 Пружина оттяжная
35 500-3508167-В Кронштейн крепления троса
36 374537-П29 Гайка
37 401-3508097-А Чехол защитный
38 250513-П29 Гайка
39 200-3508045-А Вилка тяги
40 252006-П29 Шайба
41 206059-П29 Палец крепления вилки гибкого привода к рычагу
42 5335-1108521 Рычаг с осью в сборе
43 5335-1108527 Кронштейн передний с втулками в сборе
44 201420-П29 Болт М6х20
45 258040-П29 Шплинт
46 252007.-П29 Шайба
47 516Б-1108094-10 Втулка кронштейна
48 5335-1108154 Тяга в сборе

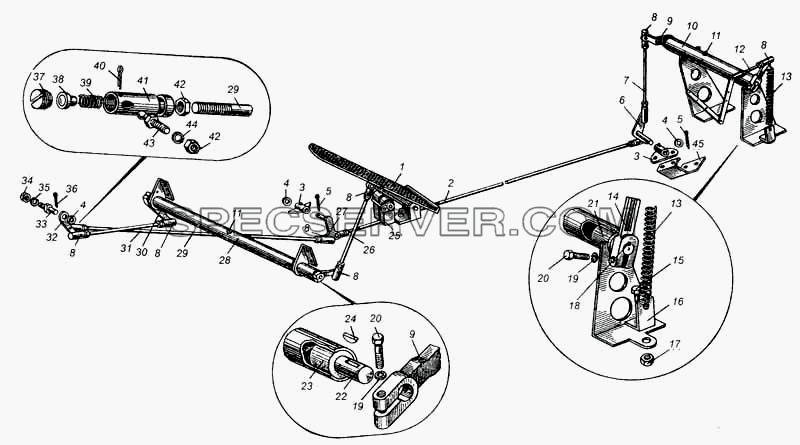

Запчасти: Управление подачей топлива автомобиля МАЗ-504В для МАЗ-5335

Управление подачей топлива автомобиля МАЗ-504В для МАЗ-5335 (список запасных частей)

Управление подачей топлива автомобиля МАЗ-504В для МАЗ-5335 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 201420-П29 Болт М6х20
- 201458-П29 Болт
- 201460-П29 Болт
- 250508-П29 Гайка М6
- 252004-П29 Шайба
- 252005-П29 Шайба 8
- 500-1108088-Б Кронштейн промежуточный с рычагом в сборе
- 500-1108096-Б Рычаг с масленкой в сборе
- 500А-1108028-01 Валик передний в сборе
- 500А-1108087 Кронштейн промежуточный с рычагом в сборе
- 500А-1108154-А Тяга с наконечниками в Сборе
- 500А-1108156 Тяга с наконечниками в сборе
- 504В-1108015 Валик задний в сборе
- 504В-1108158 Тяга с наконечниками в сборе
- 504В-1108160 Тяга с наконечниками в сборе
- 504В-1108164 Тяга с наконечником в сборе
1 500-1108008-Б Педаль управления подачей топлива с пластиной и втулкой в сборе
2 504В-1108086 Тяга
3 500-1108089 Кронштейн промежуточный
4 252007-П29 Шайба
5 258039-П29 Шплинт
6 500-1108111 Рычаг двуплечий в сборе
7 500-1108113-В Тяга
8 500-1108138 Наконечник тяги в сборе
9 500-1108032-10 Рычаг переднего валика
10 504В-1108021 Труба заднего валика с кронштейнами в сборе
11 264072-П8 Масленка
12 504В-1108027 Тяга
13 500-1108046 Пружина усилителя
14 500-1108117 Рычаг заднего валика в сборе
15 201459-П29 Болт
16 504В-3504046 Угольник оттяжной пружины
17 250510-П29 Гайка
18 378079-П29 Шпонка сегментная
19 252134-П2 Шайба
20 201422-П29 Болт
21 500-1108094 Втулка
22 500-1108031-В Передний валик
23 500-1108094 Втулка
24 378079-П29 Шпонка сегментная
25 504В-1108410-01 Механизм запорный в сборе
26 500-1108051-Б Тяга
27 500-1108081 Рычаг промежуточный в сборе
28 500А-1108029 Труба переднего валика с кронштейном в сборе
29 504В-1108035 Тяга
30 500-1108041-10 Рычаг
31 500-1108061-Б Тяга
32 500-1108083 Рычаг
33 500А-1108137 Ось рычага
34 250514-П29 Гайка
35 252137-П2 Шайба пружинная
36 258042-П29 Шплинт разводной
37 500-1108144 Пробка наконечника тяги
38 500-1108142 Сухарь наконечника тяги
39 500-1108146 Пружина наконечника тяги
40 258003-П29 Шплинт
41 500-1108140 Наконечник тяги
42 250510-П29 Гайка
43 500-1108148-А Палец шаровой
44 252135-П2 Шайба
45 500А-1108125-Б Кронштейн

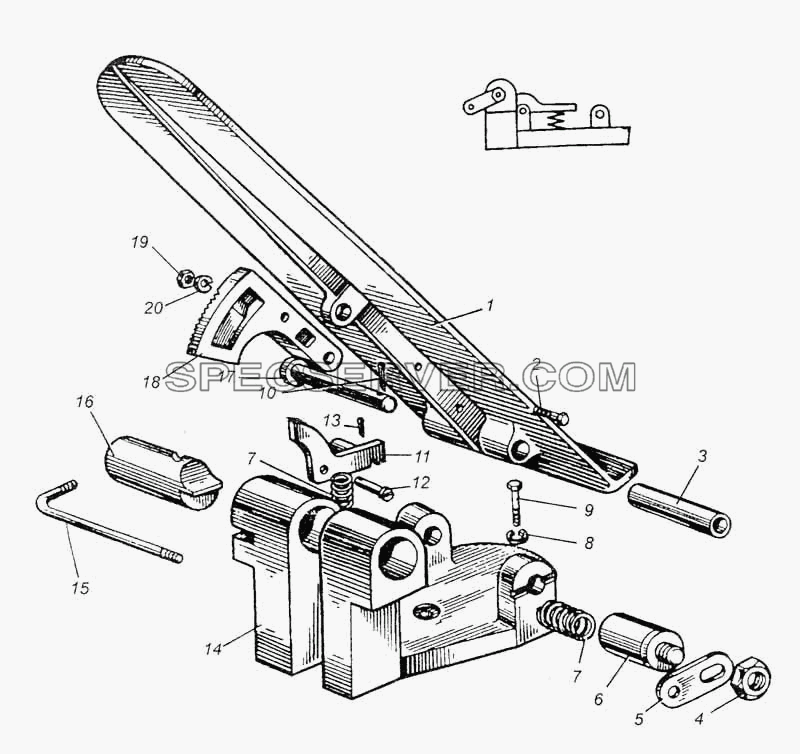

Педаль акселератора и механизм запорный для МАЗ-5335 (список запасных частей)

Педаль акселератора и механизм запорный для МАЗ-5335 (список запасных частей)

Педаль акселератора и механизм запорный для МАЗ-5335 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 500-1108010-В Педаль управления подачей топлива с втулкой в сборе
- 500А-1108410 Механизм запорный в сборе
- 504В-1108410-01 Механизм запорный в сборе
1 500-1108014-В2 Педаль управления подачей топлива
2 201420-П29 Болт М6х20
3 500-1108099-Б Втулка педали
4 250510-П29 Гайка
5 500-1108428 Пластина соединительная
6 500-1108430 Кнопка стопора
7 500-1108426 Пружина
7 500-1108438 Пружина
8 252154-П2 Шайба пружинная
9 201415-П29 Болт
10 258040-П29 Шплинт
11 500-1108432 Защелка
11 504В-1108432 Защелка
12 260002-П52 Палец
13 258012-П29 Шплинт
14 500А-1108025-01 Кронштейн педали управления подачей топлива
15 500-1108416 Шток стопора
16 500-1108418 Стопор
17 377929-П52 Палец
18 500-1108009-11 Пластина зубчатая
19 250508-П29 Гайка М6
20 252134-П2 Шайба

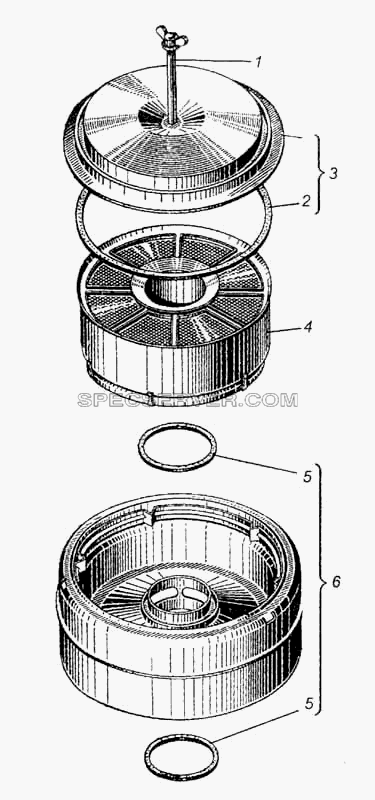

Фильтр воздушный для МАЗ-5335 (список запасных частей)

Фильтр воздушный для МАЗ-5335 (список запасных частей)

Фильтр воздушный для МАЗ-5335 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 236-1109012 Фильтр воздушный в сборе
1 236-1109124 Стержень крепления воздушного фильтра в сборе
2 236-1109120 Кольцо уплотнительное крышки фильтрующего элемента
3 236-1109110 Крышка фильтрующего элемента в сборе
4 236-1109080 Элемент воздушного фильтра фильтрующий в сборе
5 236-1109045-А Кольцо уплотнительное корпуса воздухоочистителя
6 236-1109020 Корпус воздушного фильтра с глушителем

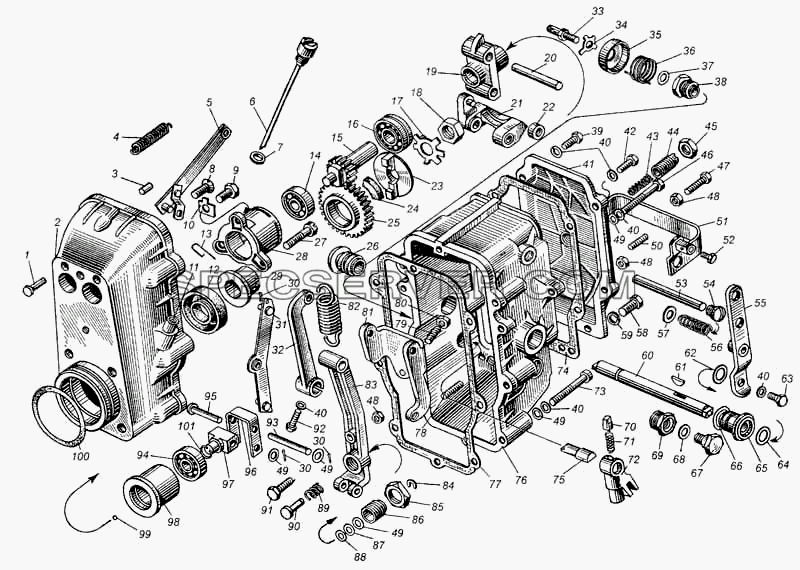

Регулятор частоты вращения двигателя для МАЗ-5335 (список запасных частей)

Регулятор частоты вращения двигателя для МАЗ-5335 (список запасных частей)

Регулятор частоты вращения двигателя для МАЗ-5335 (список запасных частей)

Таблица запасных частей

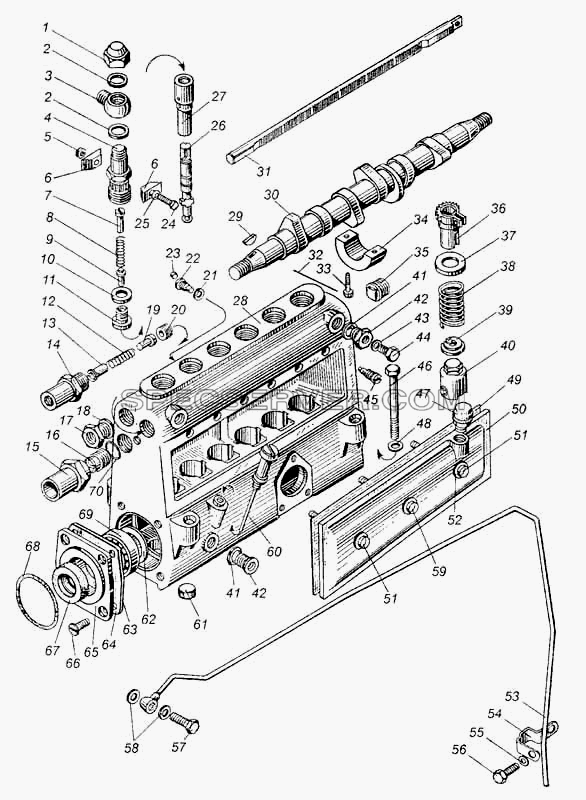

Насос топливный высокого давления для МАЗ-5335 (список запасных частей)

Насос топливный высокого давления для МАЗ-5335 (список запасных частей)

Насос топливный высокого давления для МАЗ-5335 (список запасных частей)

Таблица запасных частей

Номер детали Наименование запчасти
- 236-1110020-В Корпус регулятора в сборе
- 236-1110040-А2 Державка грузов со стаканом в сборе
- 236-1110060-А Муфта грузов в сборе
- 236-1111188-А Манжета
- 236-1111190 Пружина
- 312446-П Шайба
1 260003-П15 Палец пружины рычага рейки
2 236-1110022-А Корпус регулятора
3 258639-П15 Штифт
4 236-1110448 Пружина рычага рейки
5 236-1110454 Тяга рейки с пружинной планкой в сборе
6 236-1110206-Б Указатель уровня масла в сборе
7 236-1111278 Шайба уплотнительная указателя уровня масла
8 311200-П29 Винт
9 310139-П15 Болт
10 312529-П15 Шайба стопорная
11 236-1110209-Б Втулка направляющая
12 236-1111186-А Сальник крышки подшипника с пружиной в сборе
13 236-1110042 Стопор пружинный
14 200 Подшипник шариковый ролика державки грузов
15 236-1110051-В Валик державки грузов
16 46202К Подшипник
17 312536-П15 Шайба стопорная
18 250634-П15 Гайка
19 236-1110046-Б Державка грузов
20 236-1110049 Ось грузов регулятора
21 236-1110045 Груз регулятора в сборе
22 236-1110532 Ролик груза регулятора
23 236-1110521 Фланец втулки ведущей шестерни
24 236-1110517-Б Сухарь ведущей шестерни
25 236-1110516-Б Шестерня регулятора ведущая
26 236-1110476-Б Втулка вала рычага пружины
27 310140-П15 Болт
28 236-1110558-В Стакан подшипников валика державки
29 236-1110518-Б Втулка ведущей шестерни
30 258012-П15 Шплинт
31 236-1110440 Рычаг рейки в сборе
32 236-1110466-А Рычаг пружины
33 236-1110376 Ось рычага останова двигателя
33 238НБ-1110406-А2 Рычаг регулятора
34 236-1110262 Шайба скобы кулисы
35 236-1110398 Крышка возвратной пружины
36 236-1110396 Пружина скобы кулисы возвратная
37 236-1110394 Кольцо уплотнительное оси кулисы
38 236-1110134-Б Ввертыш оси кулисы
39 310611-П15 Винт
40 252154-П29 Шайба
41 236-1110496 Крышка смотрового люка в сборе
42 222525-П15 Винт крепления крышки смотрового люка
43 236-1110490 Пружина буферная
44 236-1110492 Корпус буферной пружины
45 311511-П15 Контргайка корпуса буферной пружины
46 310612-П15 Винт
47 310142-П15 Болт регулировочный
48 250508-П29 Гайка М6
49 312370-П15 Шайба
50 236-1110200 Винт регулировочный
51 236-1110380-А Скоба .кулисы в сборе
51 238-1110380 Скоба кулисы в сборе
52 852000-П29 Болт
53 236-1110088 Ось рычага
54 310608-П15 Винт-заглушка
55 236-1110149-Б2 Рычаг управления регулятором в сборе
56 236-1110089 Пружина компенсационная
57 312700-П15 Шайба
58 222580-П29 Винт
59 312353-П Шайба
60 236-1110467 Вал рычага пружины
61 314003-П Шпонка сегментная
62 312347-П15 Шайба
63 201418-П29 Болт
64 236-1110482 Кольцо вала рычага пружины уплотнительное
65 236-1110476-Б Втулка вала рычага пружины
66 236-1110479 Кольцо втулки вала уплотнительное
67 236-1110390 Ось скобы
68 312353-П Шайба
69 236-1110392 Ввертыш оси скобы
70 236-1110372-Б Фиксатор кулисы
71 236-1110374-Б Пружина фиксатора
72 236-1110132-Б Кулиса
73 222539-П15 Винт крепления крышки регулятора
74 236-1110499-А3 Прокладка крышки смотрового люка
75 236-1110136-Б Ось кулисы
76 236-1110129-В2 Крышка регулятора
77 236-1110154-А Прокладка крышки регулятора
78 236-1110201 Винт регулировочный
79 242519-П15 Винт регулировочный
80 250511-П15 Гайка
81 236-1110080 Рычаг двуплечий
82 236-1110462 Пружина регулятора
84 236-1110418 Кольцо пружинное упорное
85 311512-П15 Контргайка
86 236-1110416 Корпус пружины корректора
87 236-1110141 Шайба регулировочная (количество по потребности)
88 236-1110140 Шайба регулировочная (количество по потребности)
89 236-1110414 Пружина корректора
90






Номер детали Наименование запчасти
- 236-1111007-Б2 Насос топливный высокого давления с регулятором частоты вращения в сборе
- 236-1111062 Венец зубчатый
- 236-1111064 Втулка зубчатого венца
- 236-1111188-А Манжета
- 236-1111190 Пружина
- 236-1111278 Шайба уплотнительная указателя уровня масла
- 236-1111282-А2 Клапан в сборе
- 238-1111007-Б2 Насос топливный высокого давления с регулятором частоты вращения в сборе
- 238-1111040 Рейка ТНВД
- 238-1111222-В Крышка насоса высокого давления
- 238-1111226 Прокладка крышки
- 238-1111294-А Трубка дренажная в сборе
1 312107-П15 Гайка колпачковая
2 312450-П Шайба ниппеля
3 236-1111116 Ниппель соединительный
4 236-1111118-Б Штуцер топливного насоса
5 250508-П29 Гайка М6
6 236-1111120 Сухарь штуцера
7 236-1111113 Упор клапана
8 236-1111108 Пружина нагнетательного клапана
9 236-1111102 Клапан нагнетательный в сборе
10 236-1111086 Прокладка нагнетательного клапана
11 236-1111102 Клапан нагнетательный в сборе
12 236-1111289-В Пружина клапана
13 236-1111290-А Направляющая клапана
14 236-1111285-Б Корпус клапана
15 236-1111238-Е Втулка ограничителя мощности
16 236-1111249-В Винт ограничителя мощности
17 236-1111032 Ввертыш корпуса
17 236-1111036 Ввертыш
18 312630-П Шайба жиклера
19 236-1111283 Клапан
20 236-1111287 Седло клапана
21 312353-П Шайба
22 310952-П15 Винт стопорный
23 236-1111154-А Стопор винта
24 201426-П29 Болт стяжной сухаря
25 252134-П29 Шайба пружинная
26 60.1111074 Пара плунжерная топливного насоса в сборе
27 60.1111074 Пара плунжерная топливного насоса в сборе
28 236-1111020-В2 Корпус топливного насоса высокого давления в сборе
28 238-1111020-В2 Корпус топливного насоса высокого давления в сборе
29 314019-П Шпонка сегментная
30 236-1111172-Б Вал кулачковый
30 238-1111172-Б Вал кулачковый
31 236-1111040 Рейка топливного насоса высокого давления
32 852702-П Шплинт-проволока
33 852007-П15 Болт
34 236-1111177-Б Опора кулачкового вала
35 236-1111050 Пробка корпуса в сборе
36 236-1111060 Венец зубчатый со втулкой в сборе
37 236-1111150Б Тарелка пружины толкателя верхняя
38 236-1111148-Б Пружина толкателя топливного насоса
39 236-1111151-Б Тарелка пружины толкателя нижняя
40 236-1111136 Толкатель плунжера в сборе
41 312449-П Шайба
42 236-1111036 Ввертыш
43 312446-П Шайба
44 852882-П15 Пробка
45 236-1111122 Винт установочный втулки плунжера
46 200276-П29 Болт
47 236-1111260 Сапун в сборе
48 312356-П29 Шайба
49 236-1111226 Прокладка крышки
50 236-1111222-В Крышка насоса высокого давления
51 236-1111227-Б Винт крепления крышки
52 312651-П Шайба
53 236-1111294-Б2 Трубка дренажная в сборе
54 315455-П29 Кляммер крепления трубки
55 252135-П2 Шайба
56 201452-П29 Болт
57 310122-П2 Болт М10х1х20
58 312482-П34 Шайба уплотнительная диаметр 10 мм болта крепления сливных трубок
59 236-1111229-Б Винт крепления крышки
60 236-1111271-Б Указатель уровня масла в сборе
61 236-1111027 Заглушка чашечная
62 312439-П15 Шайба
63 236-1111194 Прокладка крышки
64 236-1111193 Прокладка крышки
65 236-1111182 Крышка подшипника
66 311200-П29 Винт
67 236-1111186-А Сальник крышки подшипника с пружиной в сборе
68 236-1111196 Кольцо уплотнительное корпуса регулятора
69 7204А Подшипник роликовый кулачкового вала
70 236-1111245 Кольцо уплотнительное ограничителя мощности
