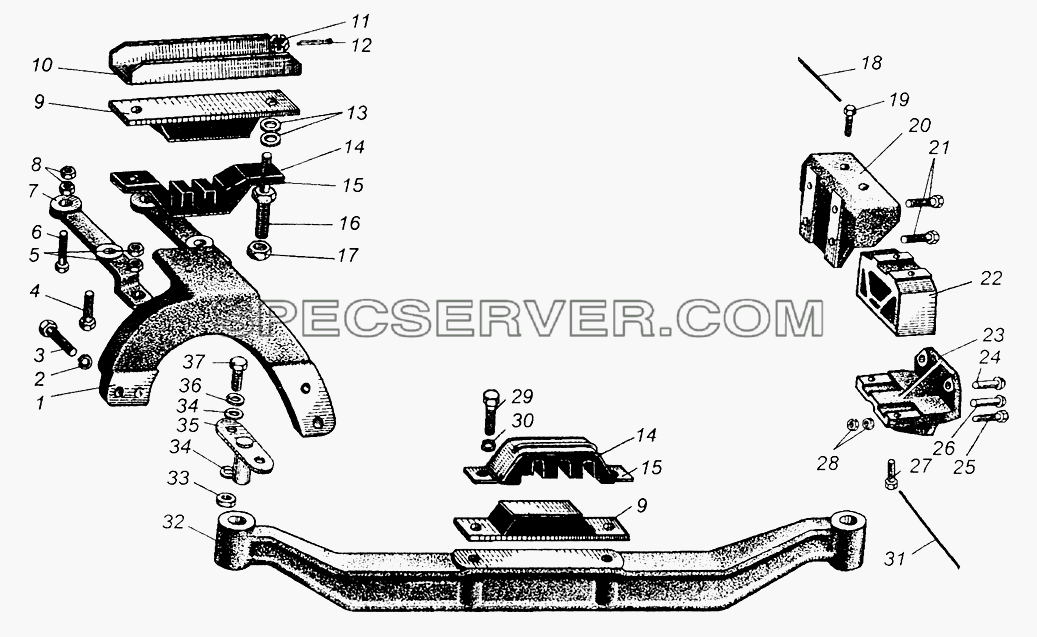

Запчасти: Крепление силового агрегата для МАЗ-504В

Крепление силового агрегата для МАЗ-504В (список запасных частей)

Крепление силового агрегата для МАЗ-504В (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 202228-П29 Болт
- 250564-П29 Гайка
- 252141-П2 Шайба пружинная
- 258255-П29 Шплинт-проволока болта крышки заднего подшипника первичного вала
- 500-1001042-А Опора двигателя боковая правая
1 509-1715012 Кронштейн задней опоры силового агрегата
2 252137-П2 Шайба пружинная
3 201544-П29 Болт
4 200840-П29 Болт
5 250559-П29 Гайка
6 201570-П29 Болт
7 500А-1715021-10 Кронштейн
8 250515-П29 Гайка
9 500-1001020 Подушка передней опоры двигателя в сборе
10 500-1715048-А Усилитель подушки
11 250870-П29 Гайка
12 258041-П29 Шплинт
13 252016-П29 Шайба
14 500-1001029 Амортизатор
15 500-1001030 Скоба
16 373849-П29 Винт регулировочный
17 250661-П29 Гайка
18 258255-П Шплинт-проволока
19 206577-П29 Болт
20 500-1001043 Опора двигателя боковая левая
21 206906-П29 Болт
22 500-1001035-Б Подушка опоры двигателя в сборе
23 5429-3105064 Седло крепления запасного колеса
24 252902-П2 Заклепка
25 200817-П29 Болт
26 252875-П2 Заклепка
27 206574-П29 Болт
28 250812-П29 Гайка
29 201540-П29 Болт
30 252157-П2 Шайба пружинная
31 377206-П Шплинт- проволока
32 509-1001018-А Балка передней опоры двигателя
33 250514-П29 Гайка
34 252007-П29 Шайба
35 5335-1001070 Пластина со втулкой
36 252157-П Шайба
37 211540-П29 Болт

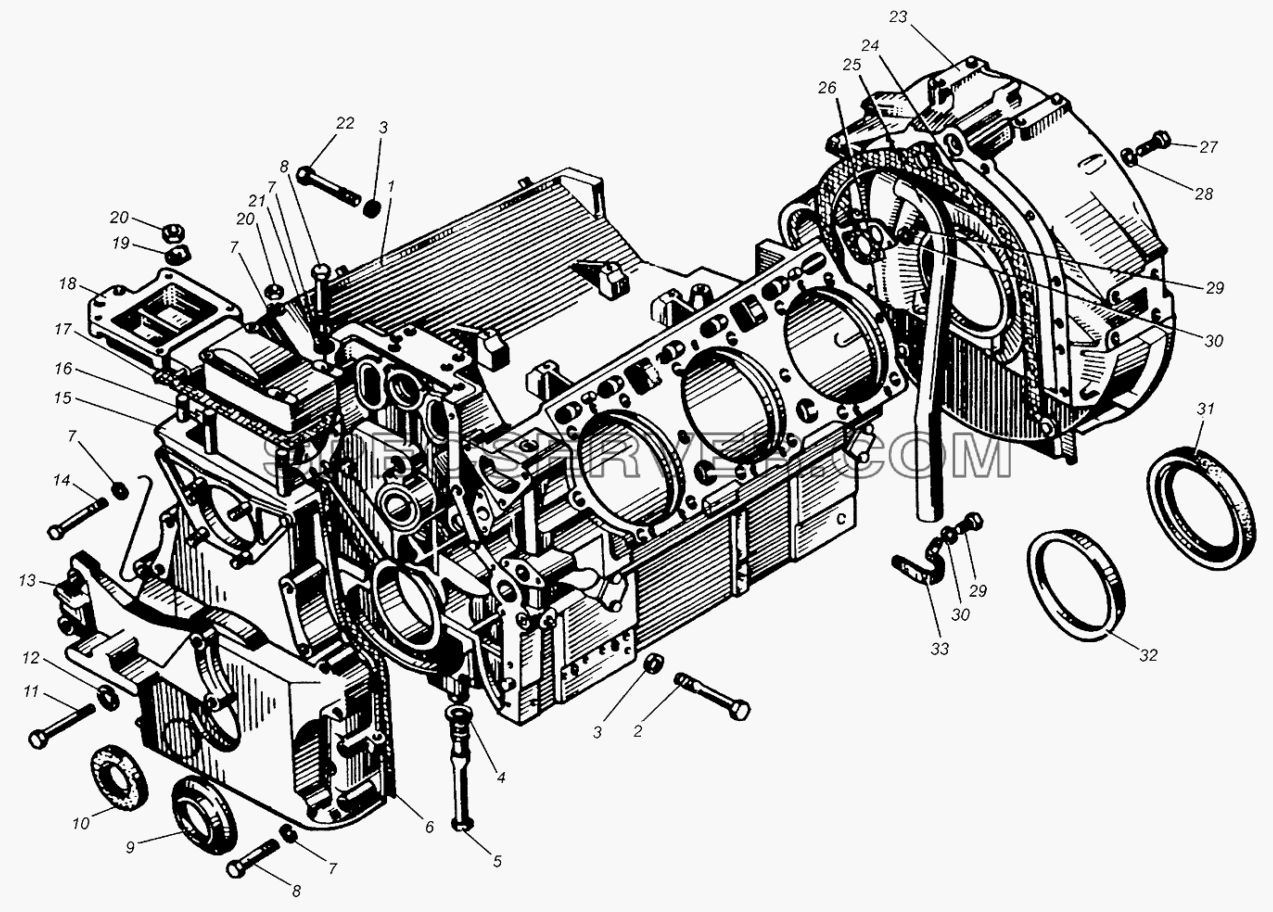

Запчасти: Блок цилиндров для МАЗ-504В

Блок цилиндров для МАЗ-504В (список запасных частей)

Блок цилиндров для МАЗ-504В (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 236-1002002 Блок цилиндров с дифференциальным клапаном и трубками (комплект)
- 236-1005161-А3 Манжета
- 238-1002002 Блок цилиндров с дифференциальным клапаном и трубками (комплект)
- 238-1002012-А4 Блок цилиндров в сборе
- 238-1002311 Картер маховика в сборе
- 537-1015920-Б Насос шестеренчатый в сборе
- ПЖД-400-1015200-А Насосный агрегат в сборе
- ПЖД-44-1015010-Б Котел подогревателя в сборе
- ПЖД-44-1015100 Горелка подогревателя в сборе
- ПЖД-600-1015500-Б Электромагнитный клапан в сборе
- СН-65-00-00 Свеча накаливания
1 236-1002012-А4 Блок цилиндров в сборе
2 236-1005178 Болт стяжной длинный
3 236-1005181 Шайба
4 312304-П Шайба
5 236-1005159 Болт крышки коренного подшипника
6 236-1002265-А Прокладка крышки шестерен распределения, левая
7 252136-П2 Шайба
8 200325-П29 Болт
9 236-1002272 Маслоотражатель крышки шестерен распределения
10 201-1005034-Б4 Манжета
11 260827-П29 Болт крепления кронштейна
12 252138-П2 Шайба пружинная
13 236-1001020-А Кронштейн передней опоры двигателя
14 200358-П29 Болт крепления крышки
15 236-1002260-Б2 Крышка шестерен распределения в сборе
16 236-1002266-А Прокладка крышки шестерен распределения правая
17 236-1002258-А2 Прокладка верхней крышки блока
18 236-1002255-В3 Крышка блока верхняя в сборе
19 312534-П2 Шайба замковая
20 250513-П29 Гайка
21 252006-П29 Шайба
22 236-1005180 Болт
23 236-1002311 Картер маховика в сборе
24 236-1002314-Б Прокладка картера маховика
25 236-1014250 Сапун в сборе
26 236-1014272 Прокладка сапуна
27 310044-П29 Болт крепления картера маховика
28 252137-П2 Шайба пружинная
29 201456-П29 Болт
30 252135-П2 Шайба
31 236-1005160-А3 Манжета коленчатого вала задняя в сборе
32 236-1002315 Маслоотражатель картера маховика
33 315450-П29 Кляммер сапуна

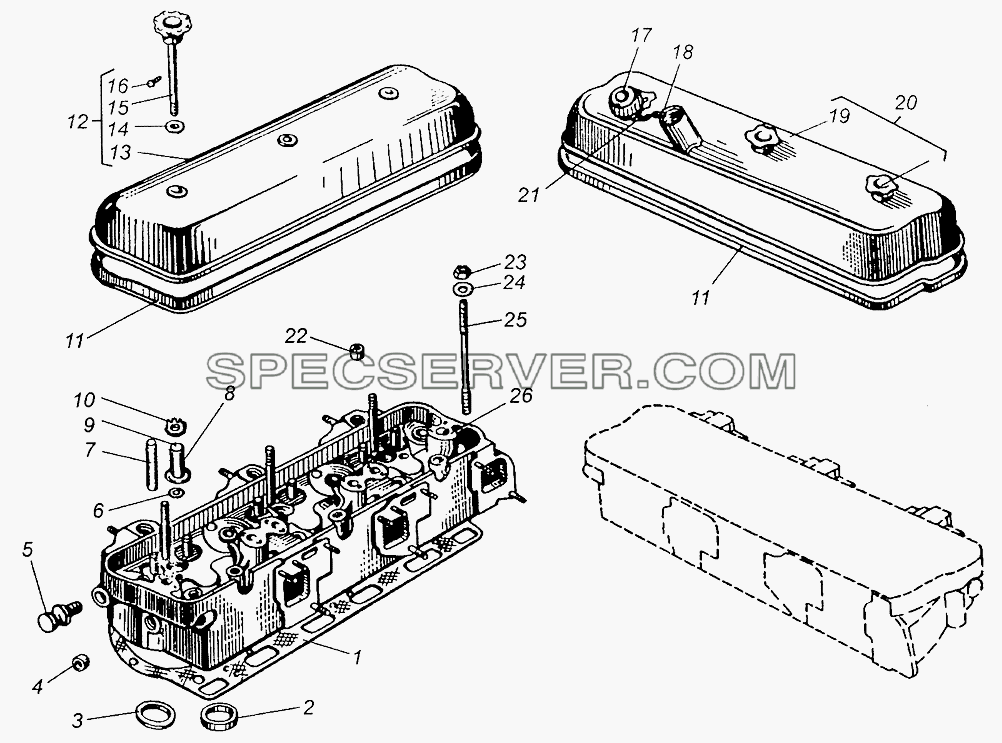

Запчасти: Головка блока цилиндров для МАЗ-504В

Головка блока цилиндров для МАЗ-504В (список запасных частей)

Головка блока цилиндров для МАЗ-504В (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 236-1003075 Головка цилиндров с шайбами, тарелками и пружинами клапанов (комплект)
- 238-1003013-Д Головка цилиндров в сборе
- 238-1003075 Головка цилиндров с шайбами, тарелками и пружинами клапанов (комплект)
- 238-1003210-В2 Прокладка головки цилиндров в сборе
- 238-1003244 Крышка головки цилиндров (поставляется только для ремонтных заводов)
- 238-1003245 крепления
- 238-1003260-Б Крышка в сборе
- 238-1003261-В2 Крышка головки цилиндров с сапуном в сборе
- 238-1003270 Прокладка крышки головки цилиндров
1 236-1003210-В2 Прокладка головки цилиндра в сборе
2 236-1003108-Б Седло впускного клапана
3 236-1003110-В2 Седло выпускного клапана
4 313934-П Заглушка головки цилиндров диаметр 28 мм
5 236-1003330 Рым-болт
6 312472-П Шайба стакана форсунки
7 236-1007032-А Втулка клапана направляющая
8 236-1003114-В2 Кольцо уплотнительное стакана форсунки
9 236-1003112-В Стакан форсунки
10 236-1003113 Гайка стакана форсунки
11 236-1003270 Прокладка крышки головки цилиндров
12 236-1003244 Крышка головки цилиндров с винтами крепления в сборе
13 236-1003260-Б Крышка головки цилиндров с ребрами в сборе
14 204А-1003278 Прокладка винта крышки головки цилиндров
15 201-1003272-А2 Винт крепления крышки головки цилиндров в сборе
16 258039-П29 Шплинт
17 201-1114060-А Крышка горловины маслозаливного патрубка в сборе
18 201-1114064-А Цепочка крышки
19 236-1003261-Б Крышка головки цилиндров с маслоналивным патрубком и ребрами в сборе
20 236-1003245 Крышка головки цилиндров с маслозаливным патрубком и винтами крепления в сборе
21 201-1114065-А2 Прокладка крышки заливной горловины
22 313992-П Заглушка головки цилиндров диаметр 35 мм
23 311423-П5 Гайка
24 312399-П2 Шайба
25 236-1003016-Б Шпилька крепления головки цилиндров
26 236-1003013-Е Головка цилиндров в сборе

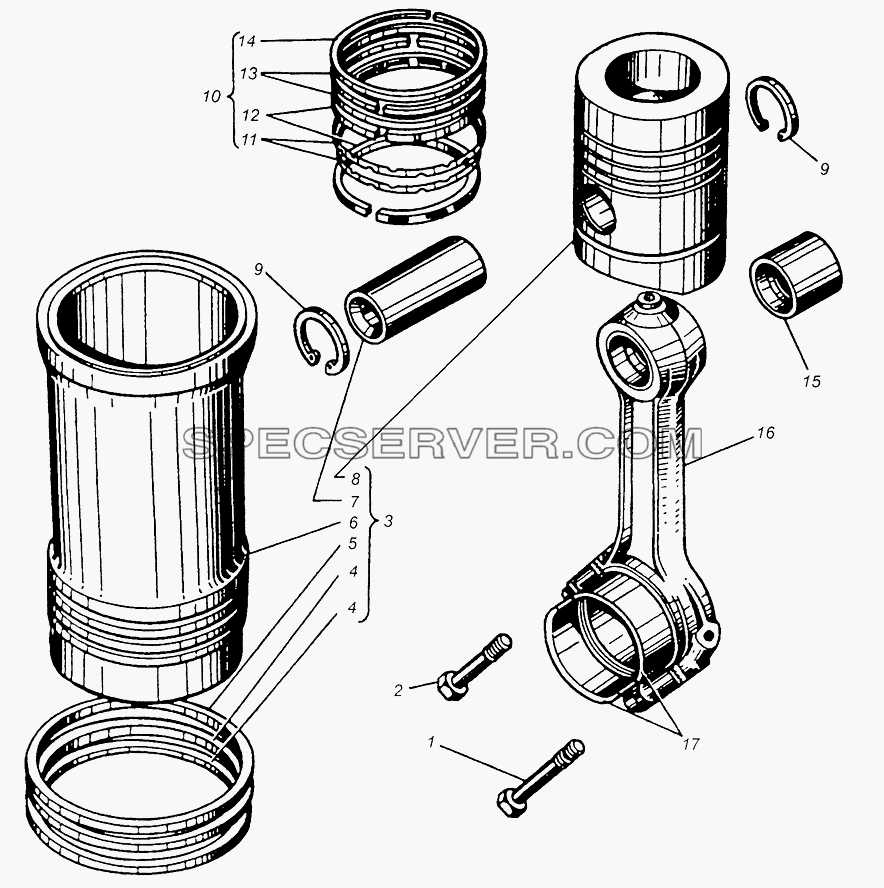

Поршень и шатун для МАЗ-504В (список запасных частей)

Поршень и шатун для МАЗ-504В (список запасных частей)

Поршень и шатун для МАЗ-504В (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 236-1004063-Б Болт крышки шатуна длинный
2 236-1004062-Б Болт крышки шатуна короткий
3 236-1004006 Гильза, поршень, поршневой палец, кольца уплотнительные и антикавитационные
4 236-1002024-А Кольцо уплотнительное гильзы цилиндра
5 236-1002040 Кольцо антикавитационное
6 236-1002021-А Гильза цилиндра
7 236-1004020 Палец поршневой
8 236-1004015-Г3 Поршень
9 236-1004022-Б Кольцо стопорное поршневого пальца
10 236-1000106-Б2 Кольцо поршневое
11 236-1004038 Расширитель маслосъемного кольца
12 236-1004035-Б Кольцо поршневое маслосъемное
13 236-1004032 Кольцо поршневое компрессионное
14 236-1034030 Кольцо поршневое компрессионное верхнее
15 236-1004052-Б2 Втулка шатуна
16 236-1004045-Б Шатун в сборе
17 236-1004058-В Вкладыш шатунного подшипника

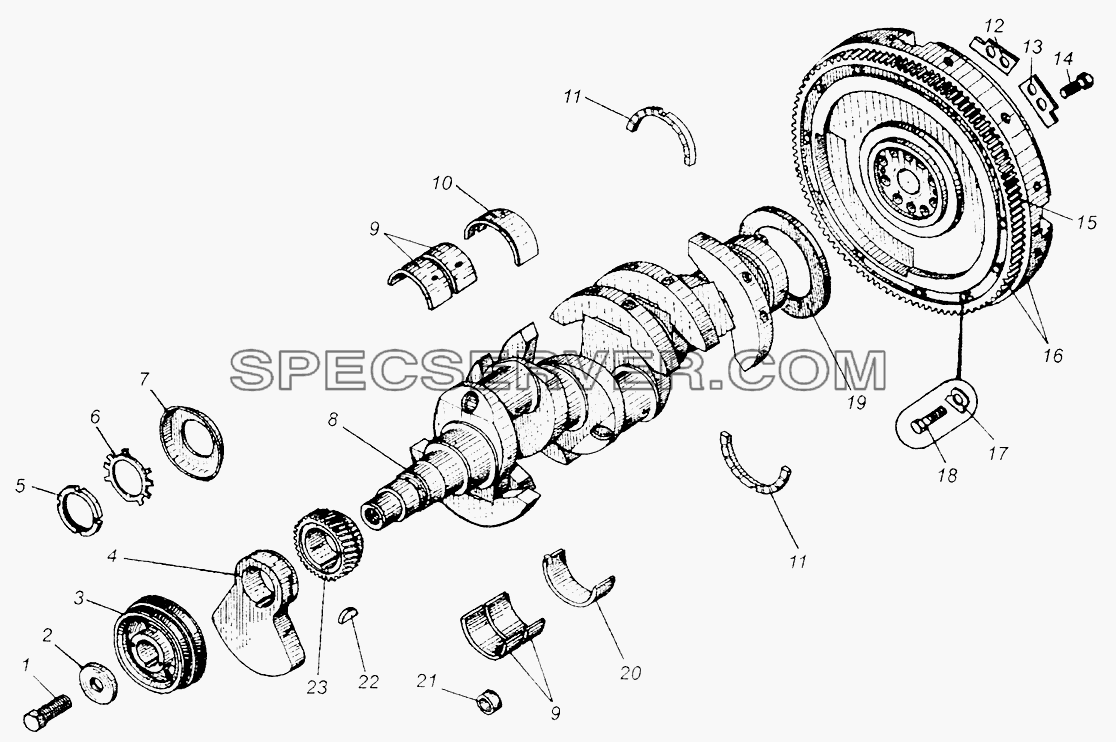

Вал коленчатый и маховик ЯМЗ-236 для МАЗ-504В (список запасных частей)

Вал коленчатый и маховик ЯМЗ-236 для МАЗ-504В (список запасных частей)

Вал коленчатый и маховик ЯМЗ-236 для МАЗ-504В (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 236-1000102-А Вкладыши коренных подшипников диаметром 105 мм (комплект на один двигатель)
- 236-1000102-А-БР Вкладыши коренных подшипников диаметром 104,75 мм (комплект на один двигатель)
- 236-1000102-А-ВР Вкладыши коренных подшипников диаметром 104,5 мм (комплект на один двигатель)
- 236-1000102-А-ГР Вкладыши коренных подшипников диаметром 104,25 мм (комплект на один двигатель)
- 236-1000102-А-ДР Вкладыши коренных подшипников диаметром 104 мм (комплект на один двигатель)
- 236-1000102-А-ЕР Вкладыши коренных подшипников диаметром 103,75 мм (комплект на один двигатель)
- 236-1000102-А-ЖР Вкладыши коренных подшипников диаметром 103,5 мм (комплект на один двигатель)
- 236-1000102-Б Вкладыши коренных подшипников диаметром 110 мм (комплект на один двигатель)
- 236-1000102-Б-БР Вкладыши коренных подшипников диаметром 109,75 мм (комплект на один двигатель)
- 236-1000102-Б-ВР Вкладыши коренных подшипников диаметром 109,5 мм (комплект на один двигатель)
- 236-1000102-Б-ГР Вкладыши коренных подшипников диаметром 109,25 мм (комплект на один двигатель)
- 236-1000102-Б-ДР Вкладыши коренных подшипников диаметром 109 мм (комплект на один двигатель)
- 236-1000102-Б-ЕР Вкладыши коренных подшипников диаметром 108,75 мм (комплект на один двигатель)
- 236-1000102-Б-ЖР Вкладыши коренных подшипников диаметром 108,5 мм (комплект на один двигатель)
- 236-1000102-Б2 Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, номинального размера (допускается установка 236-1000102-Б)
- 236-1000102-Б2-Р1 Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 0,25 мм (допускается установка 236-1000102-Б БР)
- 236-1000102-Б2-Р2 Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 0,50 мм (допускается установка 236-1000102-Б-ВР)
- 236-1000102-Б2-Р3 Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 0,75 мм (допускается установка 236-1000102-Б-ГР)
- 236-1000102-Б2-Р4 Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 1,00 мм (допускается установка 236-1000102-Б-ДР)
- 236-1000102-Б2-Р5 Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 1,25 мм (допускается установка 236-1000102-Б-ЕР)
- 236-1000102-Б2-Р6 Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 1,50 мм (допускается установка 236-1000102-Б-ЖР)
- 236-1000104-Б2 Вкладыши шатунных подшипников диаметром 85 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1000104-Б2-БР Вкладыши шатунных подшипников диаметром 84,75 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1000104-Б2-ВР Вкладыши шатунных подшипников диаметром 84,5 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1000104-Б2-ГР Вкладыши шатунных подшипников диаметром 84,25 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1000104-Б2-ДР Вкладыши шатунных подшипников диаметром 84 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1000104-Б2-ЕР Вкладыши шатунных подшипников диаметром 83,75 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1000104-Б2-ЖР Вкладыши шатунных подшипников диаметром 83,5 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1000104-В Вкладыши шатунных подшипников диаметром 88 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1000104-В-БР Вкладыши шатунных подшипников диаметром 87,75 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1000104-В-ВР Вкладыши шатунных подшипников диаметром 87,5 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1000104-В-ГР Вкладыши шатунных подшипников диаметром 87,25 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1000104-В-ДР Вкладыши шатунных подшипников диаметром 87 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1000104-В-ЕР Вкладыши шатунных подшипников диаметром 86,75 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1000104-В-ЖР Вкладыши шатунных подшипников диаметром 86,5 мм, заглушки диаметром 30 мм (комплект на один двигатель)
- 236-1005061 Шкив коленчатого вала
- 236Э-1000104-В2 Вкладыши шатунных подшипников 88 мм (комплект)
- 236Э-1000104-В2-Р1 Вкладыши шатунных подшипников 87,75 мм (комплект)
- 236Э-1000104-В2-Р2 Вкладыши шатунных подшипников 87,50 мм (комплект)
- 236Э-1000104-В2-Р3 Вкладыши шатунных подшипников 87,25 мм (комплект)
- 236Э-1000104-В2-Р4 Вкладыши шатунные подшипников 87 мм (комплект)
- 236Э-1000104-В2-Р5 Вкладыши шатунных подшипников 86,75мм (комплект)
- 236Э-1000104-В2-Р6 Вкладыши шатунных подшипников 86,50 мм (комплект)
- 236Э-1000107-В3 Вал коленчатый с вкладышами подшипников (комплект)
1 310040-П29 Болт шкива коленчатого вала
2 201-1005066 Шайба
3 236-1005061-Б Шкив коленчатого вала
4 236-1005020-Б Противовес коленчатого вала передний
5 236-1005055 Гайка крепления передиего противовеса коленчатого вала
6 236-1005056-А Шайба замковая гайки крепления переднего противовеса коленчатого вала
7 236-1005043 Маслоотражатель коленчатого вала передний
8 236-1005009-Д Вал коленчатый с шестерней и маслоотражателями в сборе (на двигатель ставится один из данных коленчатых валов)
9 236-1004058-В Вкладыш шатунного подшипника
10 236-1005170-В Вкладыш подшипника коленчатого вала верхний
11 236-1005183-Д Полукольцо упорного подшипника коленчатого вала
12 236-1005129-Б Пластина замковая левая
13 236-1005128-А Пластина замковая правая
14 236-1005127-А Болт крепления маховика
15 236-1005125-А Обод маховика зубчатый
16 236-1005115-Е Маховик в сборе (для работы со сцеплением ЯМЗ-236К)
17 312579-П29С Шайба
18 201501-П21 Болт крепления обода
19 236-1005042 Маслоотражатель коленчатого вала задний
20 236-1005171-В Вкладыш подшипника коленчатого вала нижний
21 313933-П Заглушка
22 314006-П2 Шпонка сегментная
23 236-1005030 Шестерня коленчатого вала

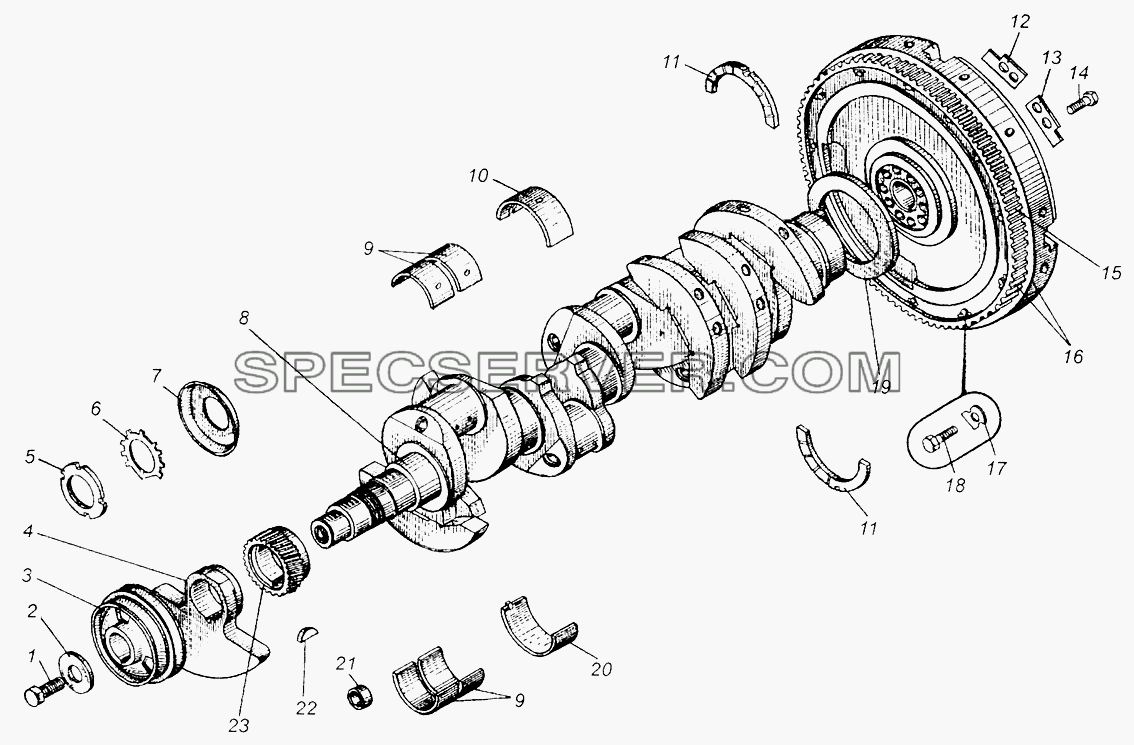

Вал коленчатый и маховик ЯМЗ-238 для МАЗ-504В (список запасных частей)

Вал коленчатый и маховик ЯМЗ-238 для МАЗ-504В (список запасных частей)

Вал коленчатый и маховик ЯМЗ-238 для МАЗ-504В (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 236-1005061 Шкив коленчатого вала
- 238-1000102-А-БР Вкладыши коренных подшипников 104,75 мм (комплект)
- 238-1000102-А-ВР Вкладыши коренных подшипников 104,50 мм (комплект)
- 238-1000102-А-ГР Вкладыши коренных подшипников 104,25 мм (комплект)
- 238-1000102-А-ДР Вкладыши коренных подшипников 104 мм (комплект)
- 238-1000102-А-ЕР Вкладыши коренных подшипников 103,75 мм (комплект)
- 238-1000102-А-ЖР Вкладыши коренных подшипников 103,50 мм (комплект)
- 238-1000102-Б Вкладыши коренных подшипников 110 мм (комплект)
- 238-1000102-Б-БР Вкладыши коренных подшипников 109,75 мм (комплект)
- 238-1000102-Б-ВР Вкладыши коренных подшипников 109,50 мм (комплект)
- 238-1000102-Б-ГР Вкладыши коренных подшипников 109,25 мм (комплект)
- 238-1000102-Б-ДР Вкладыши коренных подшипников 109 мм (комплект)
- 238-1000102-Б-ЕР Вкладыши коренных подшипников 108,75 мм (комплект)
- 238-1000102-Б-ЖР Вкладыши коренных подшипников 108,50 мм (комплект)
- 238-1000102-Б2 Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, номинального размера (допускается установка 238-1000102-Б)
- 238-1000102-Б2-Р1 Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 0,25 мм (допускается установка 238-100102-Б-БР)
- 238-1000102-Б2-Р2 Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 0,50 мм (допускается установка 238-1000102-Б-БР)
- 238-1000102-Б2-Р4 Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 1,00 мм (допускается установка 238-100102-Б-ДР)
- 238-1000102-Б2-Р5 Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 1,25 мм (допускается установка 238-1000102-Б-ЕР)
- 238-1000102-Б2-Р6 Вкладыши сталебронзовые коренных подшипников, комплект на один двигатель, уменьшенные на 1,50 мм (допускается установка 238-1000102-Б-ЖР)
- 238-1000102-Б2-РЗ Вкладыши коренных подшипников 109,25мм (комплект)
- 238-1000104-Б2 Вкладыши шатунных подшипников 85 мм (комплект)
- 238-1000104-Б2-БР Вкладыши шатунных подшипников 84,75 мм (комплект)
- 238-1000104-Б2-ВР Вкладыши шатунных подшипников 84,50 мм (комплект)
- 238-1000104-Б2-ГР Вкладыши шатунных подшипников 84,25 мм (комплект)
- 238-1000104-Б2-ДР Вкладыши шатунных подшипников 84 мм (комплект)
- 238-1000104-Б2-ЕР Вкладыши шатунных подшипников 83,75 мм (комплект)
- 238-1000104-Б2-ЖР Вкладыши шатунных подшипников 83,50 мм (комплект)
- 238-1000104-В Вкладыши шатунных подшипников 88 мм (комплект)
- 238-1000104-В-БР Вкладыши шатунных подшипников 87,75 мм (комплект)
- 238-1000104-В-ВР Вкладыши шатунных подшипников 87,50 мм (комплект)
- 238-1000104-В-ГР Вкладыши шатунных подшипников 87,25 мм (комплект)
- 238-1000104-В-ДР Вкладыши шатунных подшипников 87 мм (комплект)
- 238-1000104-В-ЕР Вкладыши шатунных подшипников 86,75 мм (комплект)
- 238-1000104-В-ЖР Вкладыши шатунных подшипников 86,50 мм (комплект)
- 238Э-1000104-В2 Вкладыши шатунных подшипников 88 мм (комплект)
- 238Э-1000104-В2-Р1 Вкладыши шатунных подшипников 87,75 мм (комплект)
- 238Э-1000104-В2-Р2 Вкладыши шатунных подшипников 87,50мм (комплект)
- 238Э-1000104-В2-Р4 Вкладыши шатунных подшипников 87 мм (комплект)
- 238Э-1000104-В2-Р5 Вкладыши шатунных подшипников 86,75 мм (комплект)
- 238Э-1000104-В2-Р6 Вкладыши шатунных подшипников 86,50 мм (комплект)
- 238Э-1000104-В2-РЗ Вкладыши шатунных подшипников 87,25мм (комплект)
- 238Э-1000107-В3 Вал коленчатый с вкладышами подшипников (комплект)
- 283-1000102-А Вкладыши коренных подшипников 105 мм (комплект)
1 310040-П29 Болт шкива коленчатого вала
2 201-1005066 Шайба
3 236-1005061-Б Шкив коленчатого вала
4 238-1005026-Б Противовес передний
5 236-1005055 Гайка крепления передиего противовеса коленчатого вала
6 236-1005056-А Шайба замковая гайки крепления переднего противовеса коленчатого вала
7 236-1005043 Маслоотражатель коленчатого вала передний
8 238-1005009-Г Вал коленчатый в сборе
9 236-1004058-В Вкладыш шатунного подшипника
10 236-1005170-В Вкладыш подшипника коленчатого вала верхний
11 236-1005183-Д Полукольцо упорного подшипника коленчатого вала
12 236-1005129-Б Пластина замковая левая
13 236-1005128-А Пластина замковая правая
14 236-1005127-А Болт крепления маховика
15 236-1005125-А Обод маховика зубчатый
16 238-1005115-Г Маховик в сборе
17 312579-П29С Шайба
18 201501-П21 Болт крепления обода
19 236-1005042 Маслоотражатель коленчатого вала задний
20 236-1005171-В Вкладыш подшипника коленчатого вала нижний
21 313933-П Заглушка
22 314006-П2 Шпонка сегментная
23 236-1005030 Шестерня коленчатого вала
