503-8603594 |
Опора цилиндра гидроподъемника верхняя |
| - |
|
503-8603637 |
Трубка подачи смазки |
| - |
|
503-8607031-В |
Рычаг привода клапана |
| - |
|
503-8607033 |
Накладка рычага |
| - |
|
503-8607109 |
Крестовина |
| - |
|

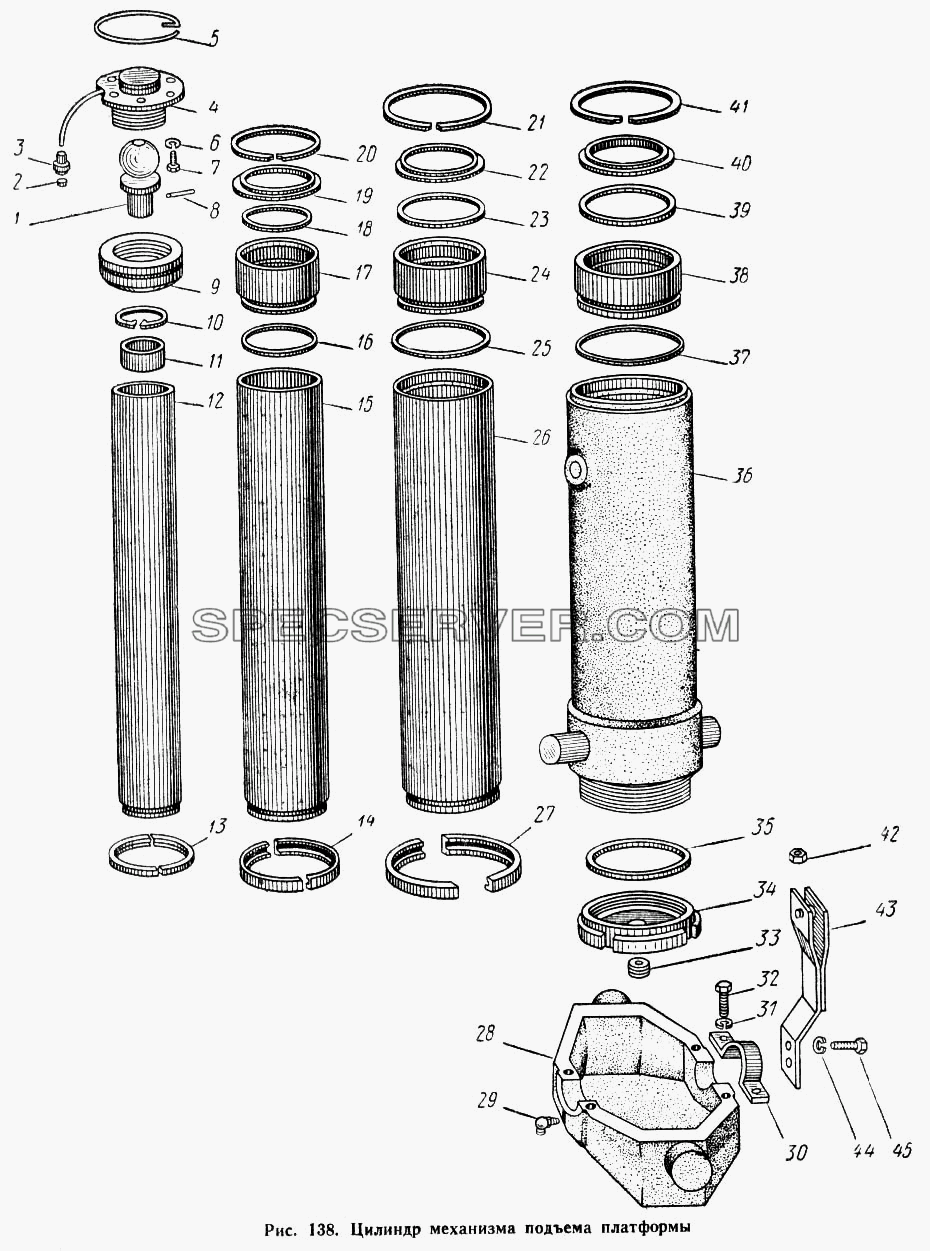

503А-8603509 |
Цилиндр с верхней опорой в сборе |
| 1 |
|
503-8603566-Б |
Головка верхней опоры цилиндра |
| 2 |
|
314803-П |
Муфта конусная |
| 3 |
|
314710-П29 |
Гайка соединительная |
| 4 |
|
503-8603563 |
Опора цилиндра гидроподъемника верхняя в сборе |
| 5 |
|
503-8603531 |
Кольцо стопорное |
| 6 |
|
252136-П2 |
Шайба |
| 7 |
|
201496-П2 |
Болт |
| 8 |
|
258993-П |
Штифт |
| 9 |
|
503-8603598 |
Гайка верхней опоры цилиндра |
| 10 |
|
503-8603541 |
Кольцо запорное |
| 11 |
|
503-8603562-Б |
Переходник головки верхней опоры цилиндра |
| 12 |
|
503-8603564-Б |
Труба цилиндра выдвижная третья в сборе |
| 13 |
|
503-8603535 |
Полукольцо третьей выдвижной трубы направляющее |
| 14 |
|
503-8603536-Б |
Полукольцо второй выдвижной трубы направляющее |
| 15 |
|
503-8603560-Б |
Труба цилиндра выдвижная вторая |
| 16 |
|
400082-В |
Кольцо уплотнительное |
| 17 |
|
503-8603521 |
Направляющая третьей выдвижной трубы |
| 18 |
|
400160-В |
Кольцо уплотнительное |
| 19 |
|
503-8603546 |
Кольцо защитное |
| 20 |
|
503-8603528 |
Кольцо запорное |
| 21 |
|
503-8603529 |
Кольцо запорное |
| 22 |
|
503-8603547 |
Кольцо защитное |
| 23 |
|
400179-В |
Кольцо уплотнительное |
| 24 |
|
503-8603522 |
Направляющая второй выдвижной трубы |
| 25 |
|
400101-В |
Кольцо уплотнительное |
| 26 |
|
503-8603540 |
Труба цилиндра выдвижная первая |
| 27 |
|
503-8603538 |
Полукольцо первой выдвижной трубы направляющее |
| 28 |
|
503-8603600 |
Опора цилиндра гидроподъемника нижняя |
| 29 |
|
2644040-П8 |
Масленка |
| 30 |
|
503-8603601 |
Крышка |
| 31 |
|
252137-П2 |
Шайба пружинная |
| 32 |
|
201540-П29 |
Болт |
| 33 |
|
262518-П29 |
Пробка |
| 34 |
|
503-8603526 |
Днище цилиндра гидроподъемника |
| 35 |
|
400117-В |
Кольцо уплотнительное |
| 36 |
|
503-8603512 |
Труба цилиндра неподвижная в сборе |
| 37 |
|
400111-В |
Кольцо уплотнительное |
| 38 |
|
503-8603523 |
Направляющая первой выдвижной трубы цилиндра |
| 39 |
|
400189-В |
Кольцо уплотнительное |
| 40 |
|
503-8603548 |
Кольцо защитное |
| 41 |
|
500-8603530 |
Кольцо запорное |
| 42 |
|
250515-П29 |
Гайка |
| 43 |
|
503-8607030 |
Рычаг привода клапана в сборе |
| 44 |
|
252135-П2 |
Шайба |
| 45 |
|
201455-П29 |
Болт |
