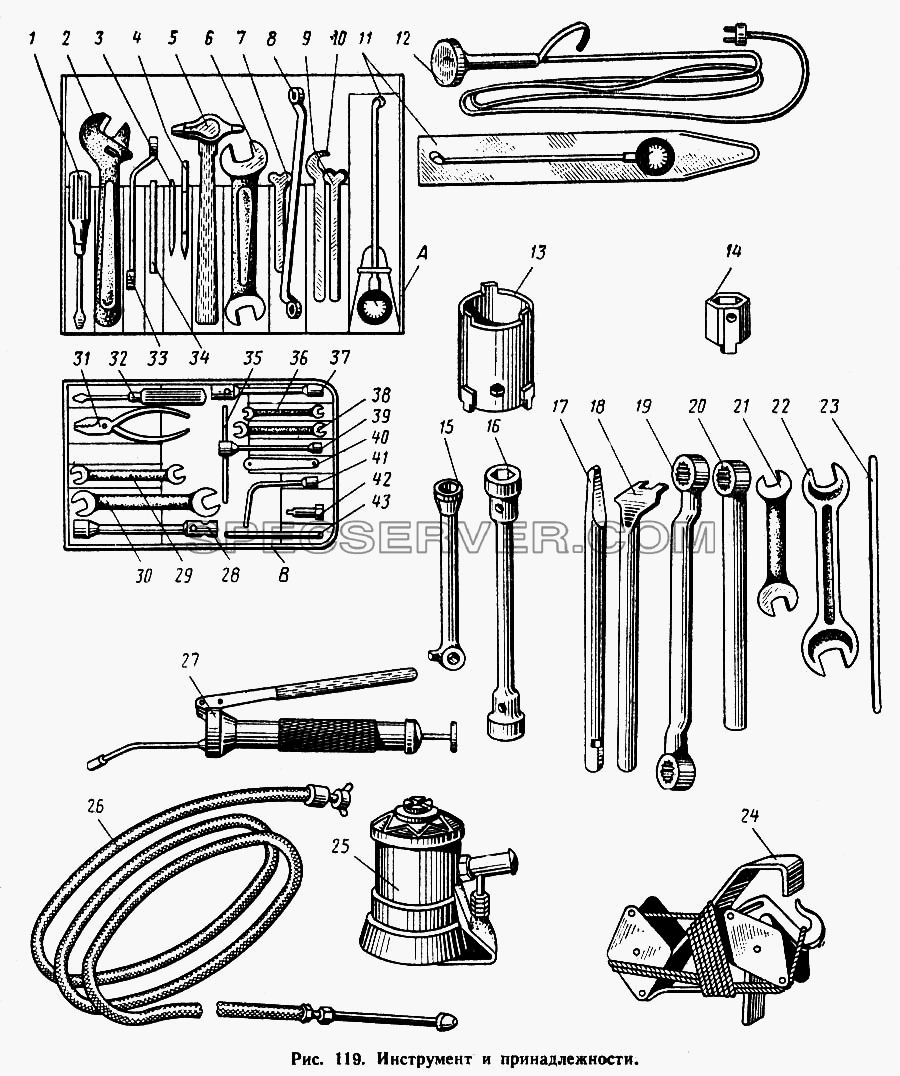

Запчасти: Инструмент и принадлежности для МАЗ-500А

Инструмент и принадлежности для МАЗ-500А (список запасных частей)

Инструмент и принадлежности для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 236-3901552-Б2 Сумка инструментальная в сборе
- 500-3917352 Шланг для накачивания шин
- 500-3919010 (А)Сумка инструментальная большая в сборе
- 504-3917352 Шланг для накачива5ия шин
- А24-21 Лампа
- МД-2А-3912603 Головка шинного манометра
1 И8-3901000-Б Отвертка 250х1,4 в сборе
2 И3-3901000 Ключ гаечный разводной 36
3 ФО75-А Бородок 4х120
4 ИП-3901246 Зубило 15х150
5 И108-3901000 Молоток слесарный 0,5 кГ
6 200-3901523-А2 Ключ гаечный двусторонний 27х30
7 500-3901048-В Ключ гидроусилителя руля рожковый
8 ИП-3901200 Ключ гаечный накидной 19-22
9 500-3901041 Ключ гайки амортизатора и пробок рулевых тяг
10 500-3901052 Ключ 68-72 гидроусилителя руля
11 СКМД 14-3912200 Манометр шинный в чехле
12 3ДБ.516.147А Лампа переносная
13 500-3901044-А Ключ гаек ступицы заднего колеса и дифференциала
14 500-3901040 Ключ контргайки поворотного кулака и подшипников ступицы переднего колеса
15 200-3901578-Б Ключ торцовый 24 для подтяжки гаек шпилек головки цилиндра
16 500-3901033-А Ключ гаек колес торцовый
17 ИП-3901280 Лопатка монтажная
18 ИП-3901279 Лопатка монтажная
19 500-3901078 Ключ гаечный накидной 36-38
20 504-3901075 Ключ для подъема запасного колеса
21 236-3901520 Ключ гаечный двусторонний 24-27
22 ИП-3901049-Г Ключ гаечный двусторонний 32-36
23 236-3901569 Ломик для проворота коленчатого вала
24 500-3925010 Таль для подъема запасного колеса в сборе
24 503-3925010 Таль для подъема запасного колеса в сборе
25 205-3901502-Б Домкрат гидравлический в сборе
26 500-3917350 Шланг для накачивания шин в сборе
26 504-3917350 Шланг для накачивания шин в сборе
27 Ш1-3911010-А Шприц для смазки рычажно-плунжерный . .
28 236-3901490 Ключ торцовый 19
29 ИП-3901033-В Ключ гаечный двусторонний 19-22
30 ИП-3901032-В Ключ гаечный двусторонний 14-17
31 Ф-079А Плоскогубцы автомобильные
32 И7Д-3901000 Отвертка В175-0,7
33 ИП-3901205 Ключ гаечный накидной 17-19
34 236-3901588 Вороток
35 500-3901076 Поводок торцового ключа
36 ИП-3901022 Ключ гаечный двусторонний 8-10
37 236-3901508 Ключ торцовый 12
38 ИП-3901026-В Ключ гаечный двусторонний 10-12
39 500-3901075 Ключ гаек компрессора торцовый
40 200-3901550-А3 Щуп для проверки зазоров
41 236-3901510 Ключ торцовый 10
42 236-3901050 Головка торцового ключа
43 236-3901496 Вороток
Запчасти: Грузовой автомобиль МАЗ-500А для МАЗ-500А

Грузовой автомобиль МАЗ-500А для МАЗ-500А (список запасных частей)







Запчасти: Автомобиль-самосвал МАЗ-503А для МАЗ-500А

Автомобиль-самосвал МАЗ-503А для МАЗ-500А (список запасных частей)







Запчасти: Седельный тягач МАЗ-504А с полуприцепом для МАЗ-500А

Седельный тягач МАЗ-504А с полуприцепом для МАЗ-500А (список запасных частей)

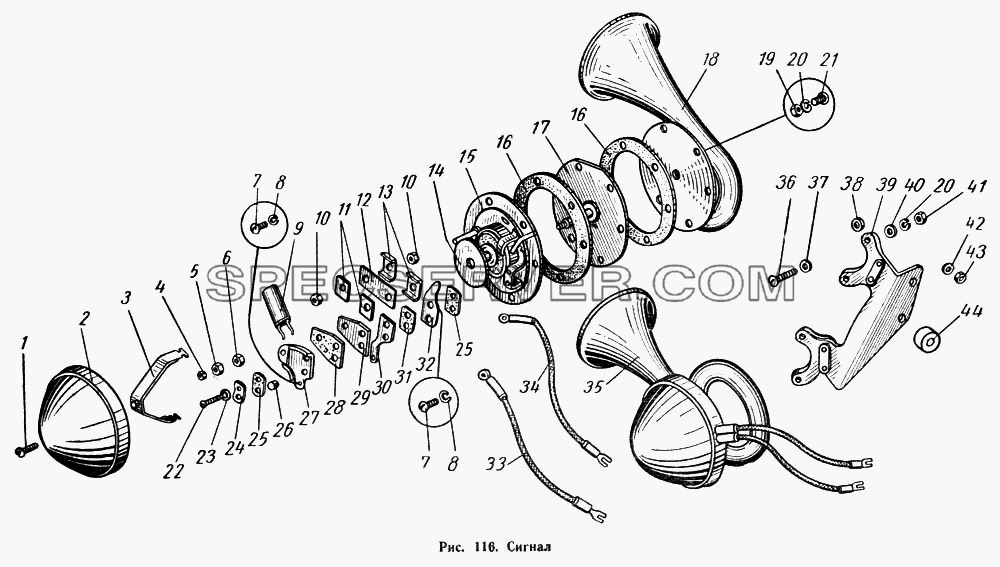

Запчасти: Сигнал для МАЗ-500А

Сигнал для МАЗ-500А (список запасных частей)

Сигнал для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 252155-П2 Шайба
- 500-3721014-Б Кронштейн крепления сигнала в сборе
- С101-3721130 Катушка электромагнита в сборе
- С101-3721400 Сигнал среднего тона двухпроводный 24 в
- С2-3721200 Резонатор низкого тона в сборе
- С3-3721152 Мембрана среднего тона
- С51-3721151-А Стержень
- С6-3721150 Мембрана низкого тона в сборе
- С6-3721152 Мембрана низкого тона
1 Н-1065-62 Винт специальный
2 С101-3721014-А Крышка основания сигнала
3 С1-3721013 Держатель крышки основания сигнала
4 Н-4148-62 Гайка
5 Н-1066-62 Гайка
6 Н-4107-61 Гайка
7 Н-3300-61 Винт
8 Н-5140-62 Шайба пружинная
9 С101-3721180 Конденсатор в сборе
10 СК-3721062 Гайка
11 С3-3721107 Пластина
12 С3-3721105 Пружина якоря
13 С3-3721104 Скоба
14 С29-3721102 Якорь
15 С101-3721100 Основание сигнала с держателем конденсатора в сборе
16 С3-3721011 Прокладка мембраны сигнала
17 С3-3721150 Мембрана среднего тона в сборе
18 С3-3721200 Резонатор среднего тона в сборе
19 250508-П29 Гайка М6
20 Н-5140-62 Шайба пружинная
21 Н-2020А-62 Винт специальный
22 Н-3300-61 Винт
23 Н-5140-62 Шайба пружинная
24 С3-3721115 Пластина
25 С3-3721111 Пластина изоляционная
26 С101-3721114 Трубка изоляционная пластин
27 С101-3721170 Пластина верхнего контакта в сборе
28 С3-3721113 Пластина изоляционная
29 С20-3721160 Пружина нижнего контакта в сборе
30 С3-3721112-А Пластина выводная
31 С3-3721108 Пластина изоляционная
32 С6-3721109 Пластина клеммовая
33 С101-3721020 Провод питания катушки электромагнита в сборе длинный
34 С101-3721020-А Провод питания катушки электромагнита в сборе короткий
35 С101-3721300 Сигнал низкого тона двухпроводный 24 в
36 С6-3721031 Винт
37 Н-2043-62 Шайба плоская
38 С6-3721045 Шайба распорная
39 С101-3721040 Кронштейн сигнала в сборе
40 Н-2043-62 Шайба плоская
41 Н-4126-61 Гайка
42 375533-П29 Шайба
43 250510-П29 Гайка
44 С25-3721015 Втулка амортизационная

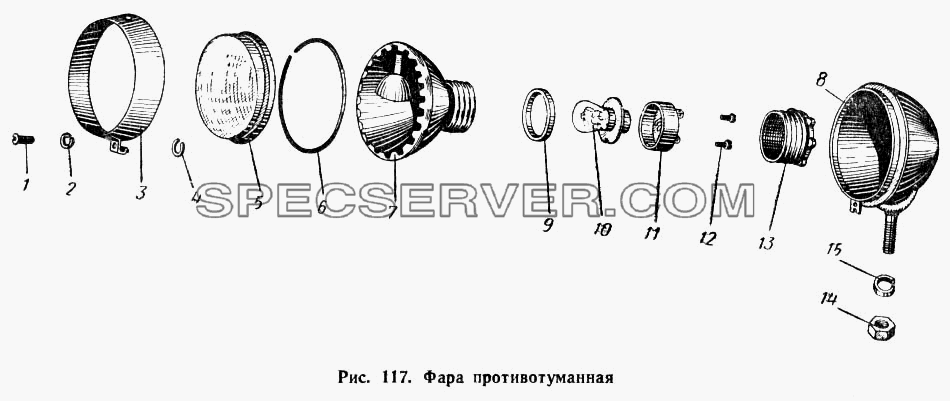

Запчасти: Фара противотуманная для МАЗ-500А

Фара противотуманная для МАЗ-500А (список запасных частей)

Фара противотуманная для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 210404-П29 Болт
- 250512-П29 Гайка
- 252136-П2 Шайба
- 252137-П2 Шайба пружинная
- 500-3743020 Кронштейн противотуманной фары в сборе
1 ФГ7-3711325-Б1 Винт оправы
2 Н-15-7-П2 Шайба пружинная
3 ФГ119-3711320 Оправа
4 ФГ7-3711326-А Шайба
5 ФГ119-3711201 Рассеиватель
6 Н-21-2 Прокладка
7 ФГ119-3711220 Рефлектор в сборе
8 ФГ119-3711100 Корпус
9 ФГ115-3711203 Прокладка
10 А24-60+40 Лампа
11 ФГ115-3711230 Кожух
12 ФГ6-3711448 Винт
13 ФГ115-3711206 Держатель кожуха
14 М12х1,25-П29 Гайка
15 Н-15-12-П2 Шайба пружинная

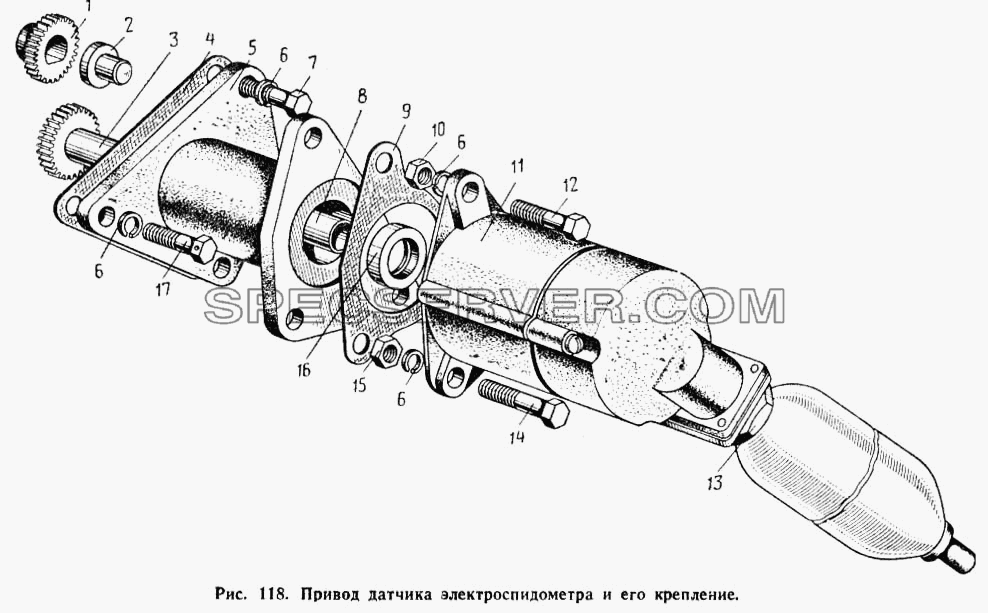

Запчасти: Привод датчика электроспидометра и его крепление для МАЗ-500А

Привод датчика электроспидометра и его крепление для МАЗ-500А (список запасных частей)

Привод датчика электроспидометра и его крепление для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 500-3802042 Фланец в сборе
- 500-3802071-Б Валик ведомый
1 500-3802054-Б Шестерня привода спидометра (для шин 12.00-20)
1 500-3802054-Б Шестерня привода спидометра (для шин 12.00-20)
1 503А-3802054 Шестерня привода спидометра (для шин 11.00-20)
2 500-3802074 Штифт упорный
3 500-3802070-Б Валик ведомый привода спидометра в сборе (для шин 12.00-20)
3 500-3802070-Б Валик ведомый привода спидометра в сборе (для шин 12.00-20)
3 503А-3802070 Валик ведомый привода спидометра в сборе (для шин 11.00-20)
4 236-3802069 Прокладка
5 500-3802043-Б Фланец
6 252135-П2 Шайба
7 201454-П29 Болт
8 500-3802073 Втулка
9 500-3802063-Б Прокладка
10 250510-П29 Гайка
11 МЭ302В-3730000-Г Датчик спидометра
12 201458-П29 Болт
13 500-3802038-Б Втулка датчика электроспидометра
14 205421-П29 Болт
15 250511-П29 Гайка
16 500-3802059 Манжета
17 201454-П29 Болт

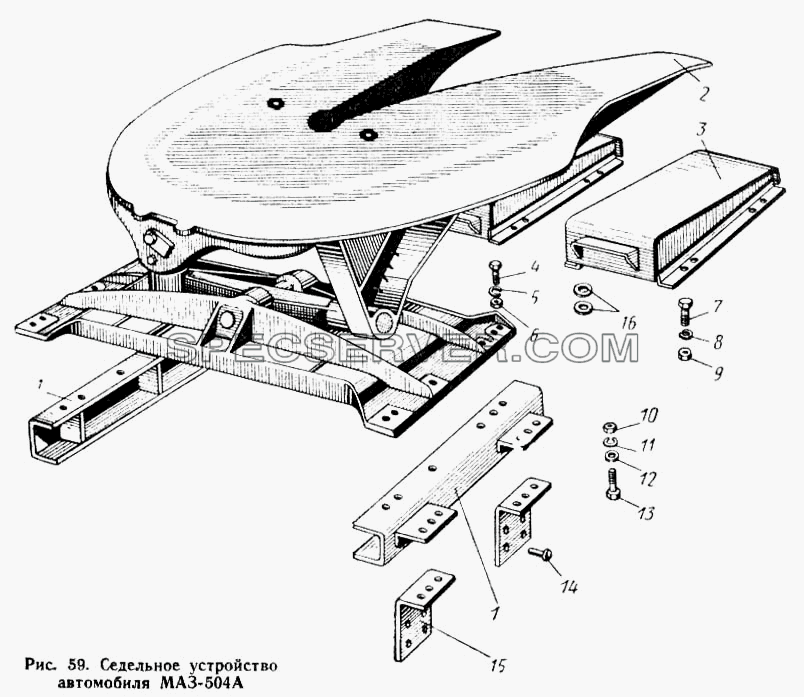

Седельное устройствоМАЗ-504А для МАЗ-500А (список запасных частей)

Седельное устройствоМАЗ-504А для МАЗ-500А (список запасных частей)

Седельное устройствоМАЗ-504А для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 504А-2702008 Седельное устройство с подставкой в сборе
1 504А-2702146 Брус подставки седельного устройства в сборе
2 200В-2702010-А2 Седельное устройство в сборе
3 504А-2702152 Направляющая седельного устройства в сборе
4 202123-П29 Болт
5 252139-П2 Шайба
6 250560-П29 Гайка
7 201588-П29 Болт
8 252138-П2 Шайба пружинная
9 250812-П29 Гайка
10 250560-П29 Гайка
11 252139-П2 Шайба
12 252016-П29 Шайба
13 202123-П29 Болт
14 252869-П Заклепка
15 504-2702147 Кронштейн крепления подставки седельного устройства нижний
16 252047-П29 Шайба

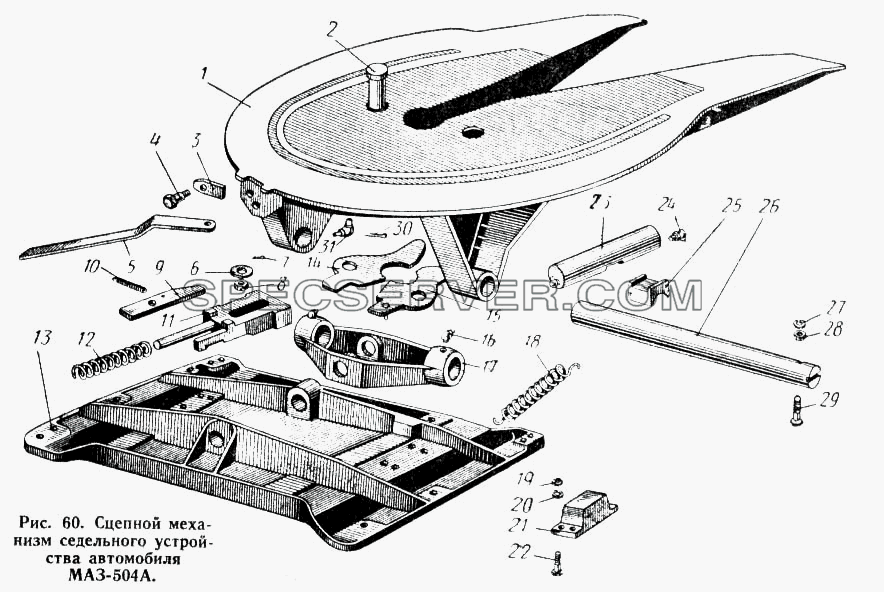

Сцепной механизм седельного устройства автомобиля МАЗ-504А для МАЗ-500А (список запасных частей)

Сцепной механизм седельного устройства автомобиля МАЗ-504А для МАЗ-500А (список запасных частей)

Сцепной механизм седельного устройства автомобиля МАЗ-504А для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 200В-2702018-В Плита седельного устройства нижняя в сборе
- 200В-2703017 Захват седельного устройства левый
- 264040-П8 Пресс-масленка
- 310463-П2 Шпилька
- 5204-2704124 Штифт левого захвата сцепного механизма
1 200В-2702028-А Седло в сборе
2 5204-2704125 Палец захвата седельного устройства
3 5204-2704140 Планка предохранительная замка захватов
4 372179-П29 Болт предохранительной планки
5 200В-2703137 Рукоятка замка захватов
6 5204-2704136 Шайба замка захватов
7 258041-П29 Шплинт
8 250959-П29 Гайка
9 5204-2704138 Защелка замка захватов
10 200В-2703146 Пружина
11 200В-2703028 Кулак запорный сцепного механизма седла в сборе
12 210Д-2703033 Пружина замка
13 200В-2702020-Г Плита нижняя седельного устройства
14 200В-2703016 Захват седельного устройства правый
15 200В-2703015 Захват седельного устройства левый в сборе
16 264030-П8 Пресс-масленка
17 200В-2702040-Г1 Балансир седла
18 5243-3508094 Пружина оттяжная
19 250514-П 29 Гайка
20 252137-П2 Шайба пружинная
21 200В-2702064-А Буфер балансира седельного устройства
22 201548-П29 Болт
23 200В-2702044-Г Ось балансира седла
24 264020-П8 Пресс-масленка
25 210Д-2702046 Сухарь балансира седла
26 210Д-2702032-Б Ось седла
27 250559-П29 Гайка
28 252138-П2 Шайба пружинная
29 372290-П29 Болт
30 258086-П29 Шплинт
31 264040-П8 Пресс-масленка

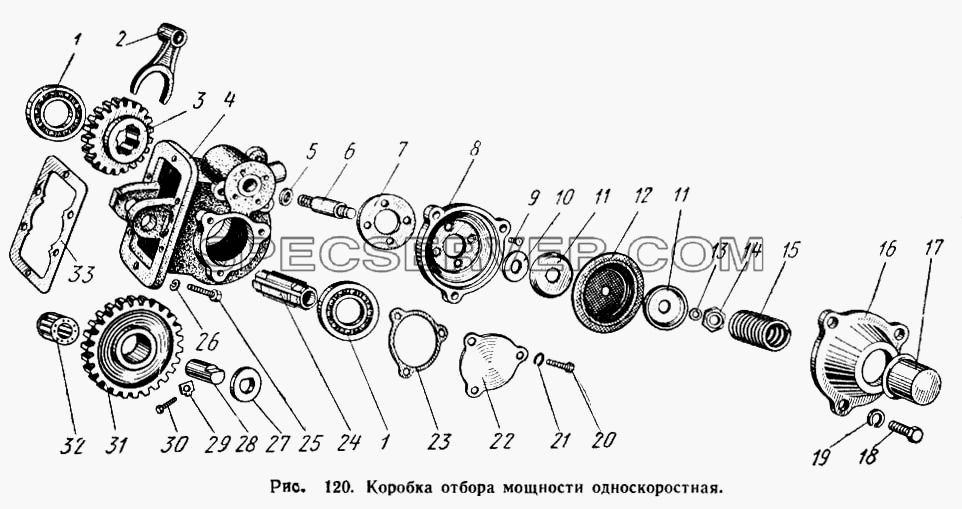

Коробка отбора мощности односкоростная для МАЗ-500А (список запасных частей)

Коробка отбора мощности односкоростная для МАЗ-500А (список запасных частей)

Коробка отбора мощности односкоростная для МАЗ-500А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 503-4202011 Шестерня промежуточная с осью и шайбой в сборе (комплект)
1 206 Подшипник
2 503-4202126-Б Вилка
3 503-4202064-Б Шестерня ведомая
4 503-4202015-Б Корпус
5 Н1-22х18-2 Кольцо резиновое
6 503-4202122-Б Шток переключения
7 503-8606121-Б Прокладка
8 503-8606112-В Корпус
9 221604-П29 Винт
10 375823-П29 Шайба
11 503-8606131 Шайба
12 503-8606117 Диафрагма
13 252137-П2 Шайба пружинная
14 311504-П29 Гайка
15 503-8606113 Пружина
16 503-8606125-В Крышка
17 503-8606134 Стакан
18 201418-П29 Болт
19 252154-П2 Шайба пружинная
20 201454-П29 Болт
21 252135-П2 Шайба
22 503-4202084-Б Крышка
23 503-4202086 Прокладка
24 503-4202070 Вал ведомой шестерни
25 201497-П29 Болт
26 252156-П2 Шайба пружинная
27 503-4202092-А Прокладка
28 503-4202030-Б Ось промежуточной шестерни
29 535А-2405134 Шайба
30 201476-П29 Болт
31 503-4202020-Б Шестерня промежуточная
32 864904 Подшипник
33 205-4202018 Прокладка
