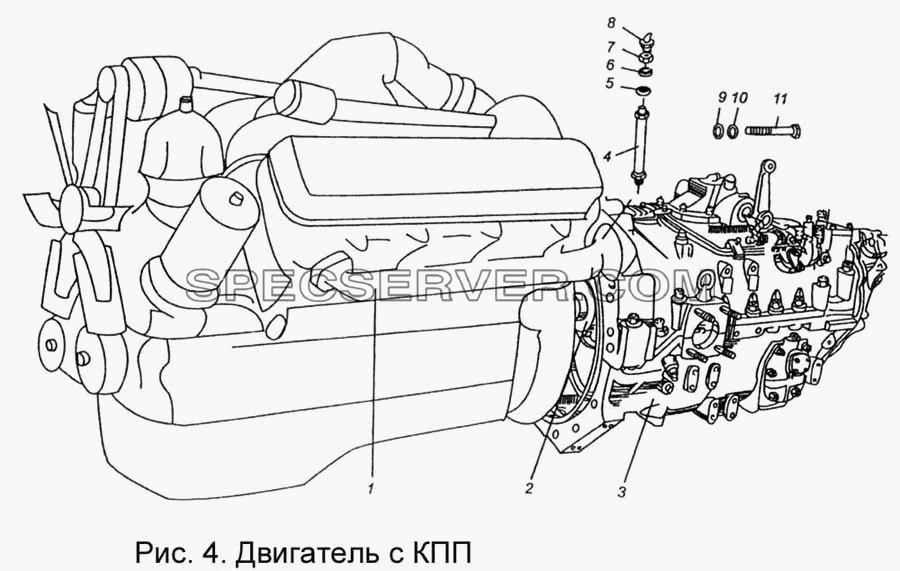

Запчасти: Двигатель с КПП для КПП МАЗ-543205-070

Двигатель с КПП для КПП МАЗ-543205-070 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	238Д-1000167	Двигатель со сцеплением
-	238ДЕ-1000145	Двигатель со сцеплением
-	238ДЕ2-1000145	Двигатель со сцеплением
1	7511.1000140-06	Двигатель со сцеплением
2	543205-1601180	Муфта выключения сцепления
3	543205-1700045-070	Коробка передач
4	236.160123	Шланг смазки муфты
5	252017	Шайба 16
6	252139	Шайба 16.ОТ
7	250636	Гайка М16х1,5-6Н
8	264030	Масленка 2.3.45 Ц6хр
9	252007	Шайба 12
10	252137	Шайба 12.ОТ
11	371297	Болт М12-6gх110

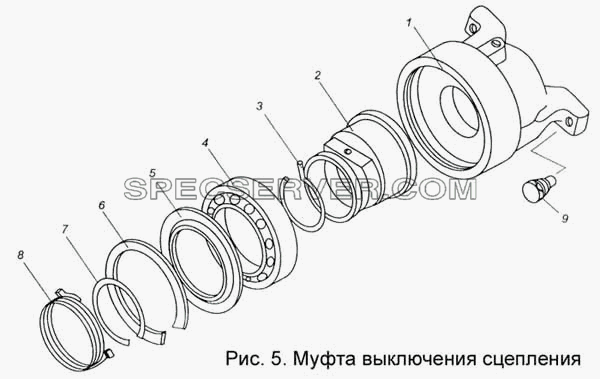

Запчасти: Муфта выключения сцепления для КПП МАЗ-543205-070

Муфта выключения сцепления для КПП МАЗ-543205-070 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	542205-1601180	Муфта выключения сцепления
1	543205-1601185	Муфта выключения сцепления
2	182.1601193	Втулка подшипника
3	182.1601183	Кольцо предохранительное
4	117	Подшипник (85х130х22)
5	183.1601195	Шайба отражательная
6	183.1601197	Кольцо стопорное
7	182.1601198	Кольцо
8	182.1601199-01	Кольцо замковое
9	182.16021187	Сухарь

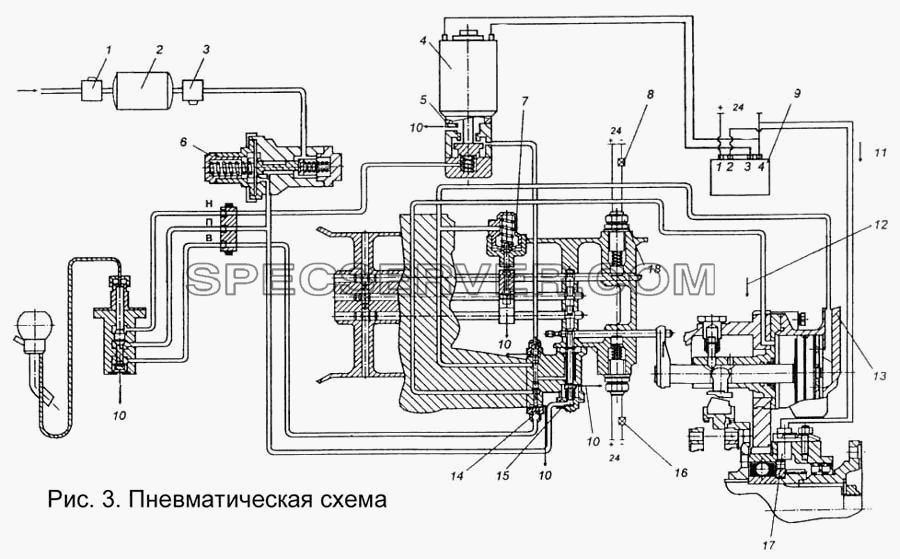

Запчасти: Пневматическая схема для КПП МАЗ-543205-070

Пневматическая схема для КПП МАЗ-543205-070 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1		Обратный клапан
2		Ресивер
3	с маслоотделителем	Воздухоочиститель
4	151.3747	Электромагнит
5	Клапан блокировки включения демультиплик	Клапан блокировки включения демультипликатора
6		Редукционный клапан
7	Блокировочное устройство 1-й передачи и	Блокировочное устройство 1-й передачи и заднего хода
8		Контрольная лампа заднего хода
9	Реле блокировки 6312.3747 (устанавливает	Реле блокировки 6312.3747 (устанавливается в кабине автомашины)
10	В атмосферу
11	Подвод воздуха для включения высшего диа	Подвод воздуха для включения высшего диапазона
12	Подвод воздуха для включения низшего диа	Подвод воздуха для включения низшего диапазона
13		Цилиндр переключения демультипликатора
14		Воздухораспределитель
15		Впускной клапан воздухораспределителя
16		Контрольная лампа демультипликатора
17	1101.3843	Датчик скорости АСБП

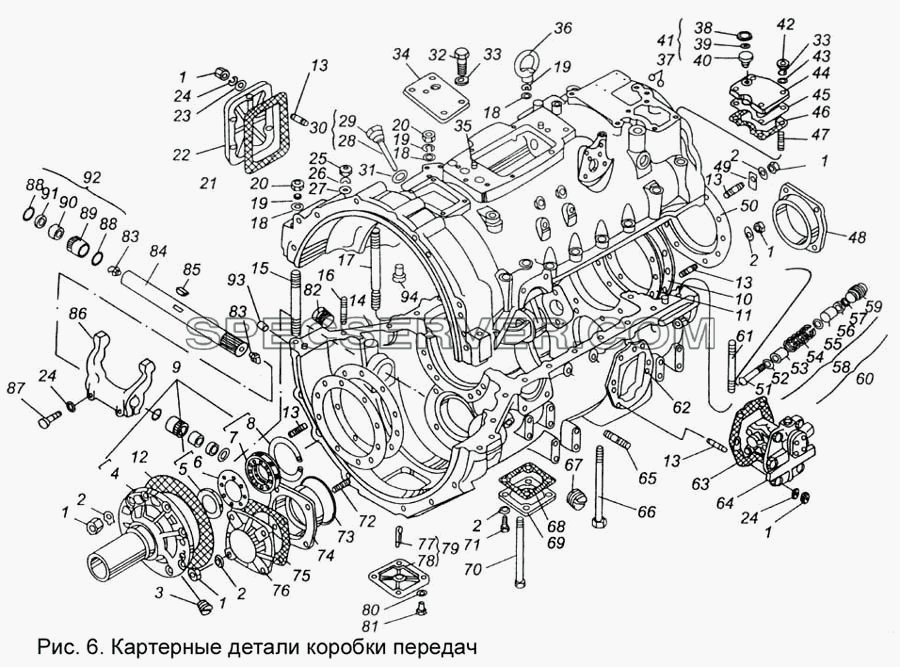

Запчасти: Картерные детали коробки передач для КПП МАЗ-543205-070

Картерные детали коробки передач для КПП МАЗ-543205-070 (список запасных частей)

Таблица запасных частей

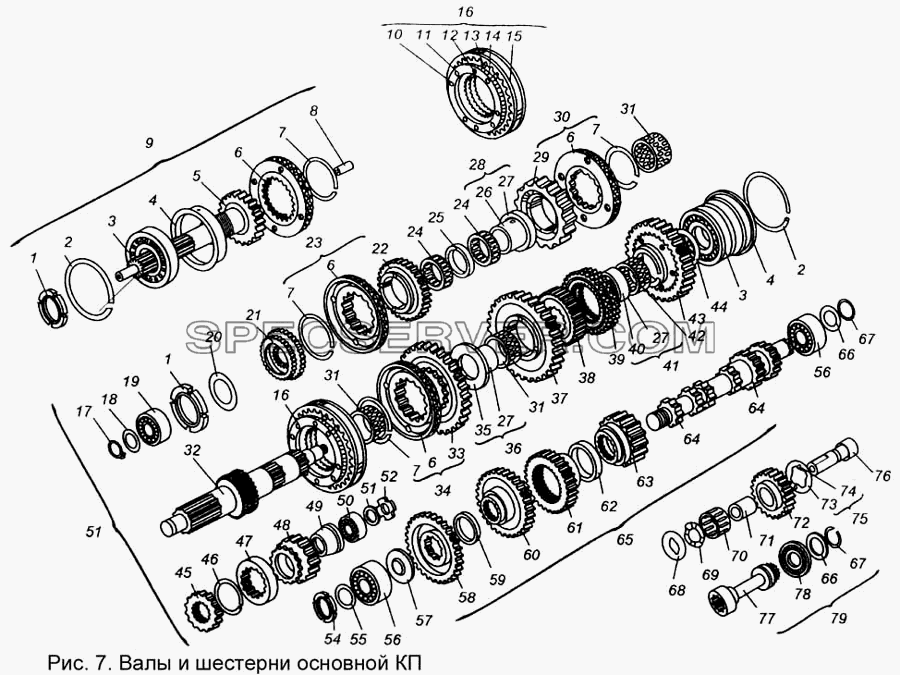

Валы и шестерни основной КП для КПП МАЗ-543205-070 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	201.1701017-01	Картер КП
-	201.1701233	Манжета 52х72х10
-	201.1701234	Каркас
-	201.1701235	Пружина 52-0.4х2.4
-	216553	Шпилька М10х25
-	252135	Шайба 8Т
-	312547	Шайба 10
-	374377	Гайка М10х1,25-6Н
-	54325-1701014	Картер
1	374377	Гайка М10х1,25-6Н
2	312546	Шайба 10
3	262532	Пробка КГ 1/4"
4	201.1701041-01	Крышка
5	201.1701230	Манжета с пружиной
6	201.1701046	Экран маслоотражательный
7	543205-1701460	Кольцо маслоотражательное
8	201.1701045	Кольцо 2А95
9	201.1701040	Крышка подшипника
10	201.1701035	Прокладка
11	201.1701036	Прокладка
12	201.1701042	Прокладка крышки первичного вала
13	216553	Шпилька М10х25
14	201.1701016-01	Картер
15	310453	Шпилька М14х135
16	310457	Шпилька М14х45
17	310456	Шпилька М14х215
18	252016	Шайба 14
19	252138	Шайба 14.ОТ
20	250559	Гайка М14х1,5-6Н
21	205-4202018	Прокладка
22	236-1701020	Крышка люка
23	252006	Шайба 10
24	252136	Шайба 10.ОТ
25	250215	Гайка М12х1
26	252137	Шайба 12.ОТ
27	252007	Шайба 12
28	201.1704292	Стержень
29	201.1704296-10	Пробка КГ
30	201.1704290-10	Указатель уровня масла
31	312678	Прокладка 30х42
32	201454	Болт М8-6gх16
33	252135	Шайба 8Т
34	543205-1601030	Крышка
35	313407	Штифт 10х25
36	201.1701350	Рым-гайка
37	Б9.525-100	Шарик
38	236-1702172-Б	Колпак корпуса сапуна
39	201.1701494	Сетка
40	236-1702171-Б	Корпус сапуна
41	201.1701486	Сапун
42	250511	Гайка М8х1-6Н
43	252005	Шайба 8
44	201.1701023	Крышка
45	201.1701482	Экран крышки
46	201.1701024	Прокладка
47	216528	Шпилька М8х26
48	201.1701078	Гнездо заднего
49	201.1701097	Планка стопорная
50	201.1701192	Кольцо упорное
51	220116	Винт М6-6gх42
52	312480	Шайба 7
53	ИЛГТ-713141.122	Магнит
54	236-1704130	Кольцо пружинное магнита
55	236-1704128	Кожух магнита
56	201.1704131	Основание
57	250508	Гайка М6-6Н
58	201.1704120	Магнит
59	201.1704118	Пробка
60	201.1704117	Пробка
61	310452	Шпилька М14х100
62	37751 1	Штифт
63	201.1704017	Прокладка насоса
64	202.1704010	Масляный насос
65	216666	Шпилька М16х45
66	371326	Болт
67	262570	Пробка КГ 3/8"
68	201.1701022	Прокладка
69	201.1701019	Крышка люка нижнего картера
70	371323	Болт М14х1,5-6дх170.109.40Х
71	201678	БолтМ10х1,25-6дх30
72	216559	Шпилька М10х40
73	236-1028246	Кольцо уплотнительное маслоочистителя
74	201.1701070	Гнездо подшипника
75	201.1701069	Прокладка крышки
76	201.1701068	Крышка передняя
77	258101	Шплинт 8х80
78	15.1601022	Крышка
79	15.1601019	Крышка
80	252135	Шайба 8Т
81	201458	Болт М8-6gх25
82	262531	Пробка КГ 1/8"
83	264030	Масленка 2.3.45 Ц6хр
84	15.1601215	Вал
85	260431	Шпонка 8х11
86	543205-1601203	Вилка
87	201682	Болт М10х1,25-6дх40
88

№	Номер детали	Наименование запчасти
1	311714	Гайка М65LН1х2-6Н
2	238-1701034	Кольцо стопорное заднего подшипника вторичного вала
3	170413Л	Подшипник шариковый первичного и вторичного валов задний
4	201.1701458	Гнездо
5	543205-170030	Вал первичный
6	202.1701290	Муфта
7	202.1701184-01	Кольцо
8	236-1701043-Б	Труба
9	543205-1701025	Вал первичный
10	202.1701172	Палец блокирующий
11	202.1701157	Кольцо
12	202.1701174	Палец фиксатора
13	201.1701170	Пружина
14	201.1115043-А	Шарик Б7.938-100
15	202.1701155	Каретка
16	202.1701150	Синхронизатор
17	400399	Кольцо
18	201.1701407	Кольцо
19	492608М	Подшипник роликовый (40х90х33)
20	312410	Шайба
21	202.1701480	Ступица
22	202.1701132-30	Шестерня 5-ой передачи
23	202.1701129-30	Шестерня 5-ой передачи
24	464818Д	Подшипник роликовый (89х100х22)
25	202.1701143	Кольцо
26	202.1701139	Втулка
27	313402	Штифт
28	202.1701138	Втулка
29	202.1701131-30	Шестерня 3-ей передачи
30	202.1701128-30	Шестерня 3-ей передачи
31	664818Д	Подшипник роликовый (89х100х42.5)
32	202.1701105	Вал вторичный
33	202.1701127	Шестерня 2-ой передачи
34	202.1701126	Шестерня 2-ой передачи
35	202.1701121	Втулка
36	202.1701120	Втулка
37	202.1701112	Шестерня
38	202.1701288	Ступица
39	202.1701280	Муфта
40	201.1701278	Втулка
41	201.1701276	Втулка
42	664916Д	Подшипник роликовый (81х92х42.5)
43	202.1701140	Шестерня заднего хода
44	201.1701468	Шайба
45	202.1721380	Муфта
46	201.1721390	Кольцо 2А92
47	202.1721386	Муфта
48	202.1721375	Шестерня
49	202.1721392	Втулка
50	12507 КМ	Подшипник роликовый (35х72х23)
51	312405	Шайба
52	311715-П2	Гайка
53	202.1701100-30	Вал вторичный
54	311712	Гайка М50х1.5-6Н
55	312403	Шайба 50
56	92610 К4М	Подшипник роликовый (50х110х40)
57	201.1701077	Кольцо
58	202.1701056-30	Шестерня привода промешу точного сала
59	202.1701403	Втулка
60	202.1701053-30	Шестерня 5-ой передачи
61	202.1701051-30	Шестерня 3-ей передачи
62	202.1701059	Втулка
62	311715	Гайка М33х1.5-6Н
63	202.1701050	шестерня 2-ой передачи
64	202.1701048	Вал промежуточный
65	202.1701047-30	Вал промежуточный
66	201.1701406	Кольцо
67	400416	Кольцо
68	201.1701093	Шайба
69	201.1701084	Шайба
70	264710	Подшипник промежуточной шестерни заднего хода
71	201.1701085	Втулка
72	202.1701082	Шестерня промежуточная з/х
73	201.1701087	Шайба
74	201.1701088	Штифт
75	201.1701086	Шайба
76	201.1701092	Ось
77	201.1721428	Вал отбора мощности
78	211А	Подшипник (55х100х21)
79	201.1721425	Вал отбора мощности

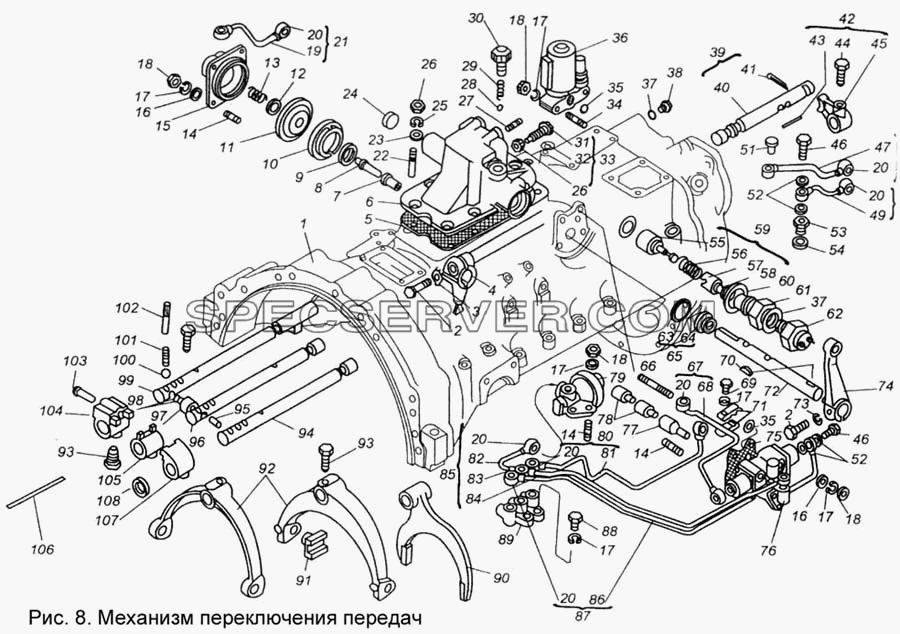

Механизм переключения передач для КПП МАЗ-543205-070 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	013-018-30-2-1	Кольцо уплотнительное (ГОСТ 18829-73)
-	2 011 702 200	Опора рычага
-	201.1702206	Корпус
-	201.1702278	Манжета 25х45х21
-	201.1702280	Каркас
-	202.1702010	Механизм переключения передач
-	236-1104364	Наконечник
-	236-1104364	Наконечник
-	236-1104364	Наконечник
-	236-1104364	Наконечник
-	236-1104364	Наконечник
-	236-1104364	Наконечник
-	250511	Гайка М8х1-6Н
-	250517	Гайка М10х1,25-6Н6.016
-	252135	Шайба 8Т
-	312333	Прокладка 16х25х2
-	313893	Заглушка (технологическая)
-	313893	Заглушка (технологическая)
-	313893	Заглушка (технологическая)
-	313893	Заглушка (технологическая)
-	313893	Заглушка (технологическая)
-	313893	Заглушка (технологическая)
1	201.1701015	Картер
2	310026	Болт М12х1,25-6gх45
3	312213	Шайба 12
4	201.1702222	Рычаг
5	201.1702122	Прокладка опоры
6	201.1702209	Корпус
7	201.1723418	Втулка толкательная
8	201.1723416	Толкатель
9	201.1723428	Тарелка диафрагмы
10	201.1723426	Седло диафрагмы
11	201.1723424	Диафрагма
12	201.1723422	Шайба пружины
13	201.1723420	Пружина толкательная
14	216528	Шпилька М8х26
15	201.1723412	Корпус блокировочного устройства
16	252005	Шайба 8
17	252135	Шайба 8Т
18	250511	Гайка М8х1-6Н
19	201.1723164	Воздухопровод
20	236-1104364	Наконечник
21	201.1723162	Воздухопровод
22	216556	Шпилька М10х32
23	252006	Шайба 10
24	313934	Заглушка 28
25	252136	Шайба 10.ОТ
26	250517	Гайка М10х1,25-6Н6.016
27	216523	Шпилька М8х1.25
28	236-1702100	Шарик Б12.7-200
29	236-1702106	Пружина
30	236-1702235	Стакан пружины
31	310042	Болт
32	316156	Пробка
33	310041	Болт установочный
34	216533	Шпилька М8х40
35	013-018-30-2-1	Кольцо уплотнительное (ГОСТ 18829-73)
36	201.1708200	Клапан блокировки с электромагнитом
37	312333	Прокладка 16х25х2
38	316172	Пробка М16х1.5
39	201.1723341	Шток
40	201.1723342	Шток
41	258041	Шплинт 3,2х32
42	201.1723339	Поводок
43	258252	Шплинт 1,2х150
44	310030	Болт М12х1,25-6дх45
45	201.1723343	Поводок
46	310122	Болт М10х1-6дх21
47	54325-1723083	Трубка
49	201.1723082	Воздухопровод
49	201.1723084	Воздухопровод
50	201.1723081	Воздухопровод
51	313893	Заглушка (технологическая)
52	312434	Прокладка 10х16х2
53	238-1723280	Ввертыш
54	312326	Шайба 14х19х1,5
55	201.1702286	Толкатель
56	210-1601097-Б	Пружина
57	2 011 702 292	Ограничитель
58	201.1702294	Сухарь
59	201.1702282	Толкатель включателя
60	312768	Прокладка 24х30х2
61	316614	ВвертышМ16х24
62	ВК418А-3716000	Выключатель ВК-418А
63	240-1 307094-А	Пружина
64		Резина
65	201.1702276	Манжета
66	216539	Шпилька М8х60
67	201.1723350	Воздухопровод
68	2 011 723 357	Воздухопровод
69	200263	Болт М8-6gх35
70	5х10	Шпонка
71	201.1723432	Скоба
72	201.1702221	Валик переключения передач
73	252137	Шайба 12.ОТ
74	201.1702229-10	Рычаг валика
75	201.1723048
