№		Номер детали	Наименование запчасти
1		6527-8404123	Кронштейн
2		201616	Болт М14х1,5-6hх45
3		65272-8404510	Кронштейн
4		252138	Шайба 14 ОТ
5		250559	Гайка М14х1,5-6Н
6		201460	Болт М8-6gх30
7		252005	Шайба 8
8		515Б-8511016	Брызговик
9		250510	Гайка М8х1-6Н
10		252135	Шайба 8Т
11		652511-8511026	Брызговик
12		201454	Болт М8-6gх16
13		652511-8511036	Кронштейн
14		652511-8404123	Кронштейн
15		372212	Болт М14х1,5-6gх35
16		74295-8414232	Брызговик
17		8006-8403040	Накладка
18		201418	Болт М6-6gх16
19		93866-8511111	Брызговик нижний
20		220082	Винт М5-6gх20
21		220077	Винт М5-6gх10
22		74295-8414292	Держатель
23		250508	Гайка М6-6Н
24		93782-3731128	Петля
25		252133	Шайба 5Т
26		250464	Гайка М5-6Н
27		74295-8414226	Накладка
28		652511-8404936	Накладка
29		692372-8404926	Хомут 51

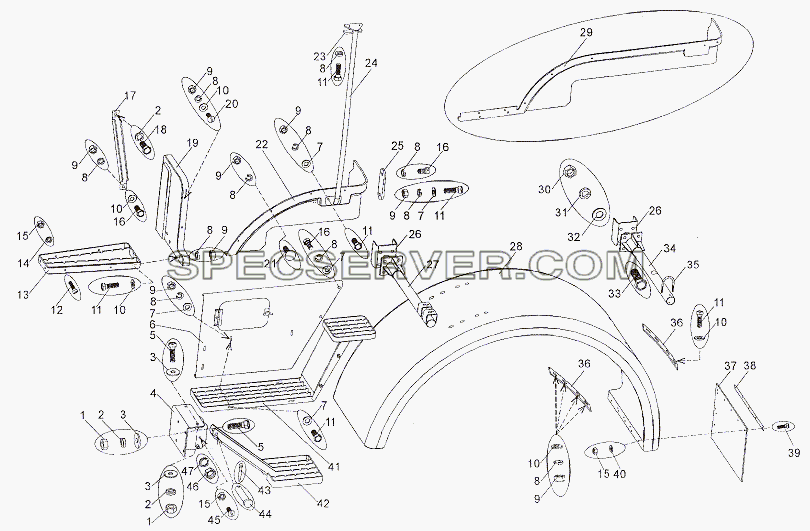

Установка подножек и крыльев для МЗКТ-7402 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		250512	Гайка М10-6Н
2		252136	Шайба 10 ОТ
3		252039	Шайба 10
4		65271-8405190	Кронштейн правый
4		65271-8405191	Кронштейн левый
5		370906	Болт М10-6gх30
6		65271-8405168	Панель правая
6		65271-8405169	Панель левая
7		252038	Шайба 8
8		252135	Шайба 8Т
9		250510	Гайка М8х1-6Н
10		252005	Шайба 8
11		201458	Болт М8-6gх25
12		201422	Болт М6-6gх25
13		6923-8405600	Подножка
14		252134	Шайба 6Т
15		250508	Гайка М6-6Н
16		201454	Болт М8-6gх16
17		6923-8405058	Раскос
18		201493	Болт М10-6gх16
19		6923-8405086	Панель правая
19		6923-8405087	Панель левая
20		221663	Винт М8-6gх18
21		210381	Болт М8-6gх30
22		6527-8401112	Боковина правая
22		6527-8401113	Боковина левая
23		5336-8008059	Прижим нижний
24		79092-8202080	Поручень
25		79092-8401192	Прижим
26		6527-8404510	Кронштейн
27		65271-8404221	Кронштейн
28		65271-8403020	Крыло правое
28		65271-8403020-01	Крыло правое
28		65271-8403021-01	Крыло левое
28		65272-8403021	Крыло левое
28		Э79011-8403020	Крыло правое
28		Э79011-8403021	Крыло левое
29		79092-8401112	Боковина правая
29		79092-8401113	Боковина левая
30		250559	Гайка М14х1,5-6Н
31		252138	Шайба 14 ОТ
32		252016	Шайба 14
33		201614	Болт М14х1,5-6gх40
34		6527-8404123	Кронштейн
35		74295-8414256	Хомут 51
36		6527-8404938	Накладка
37		65251-8404118	Брызговик
38		65251-8404318	Накладка
39		201418	Болт М6-6gх16
40		252037	Шайба 6
41		65271-8405320	Подножка
42		6527-8405360	Подножка
43		258053	Шплинт 4х25
44		260117	Палец 14х65
45		220105	Винт М6-6gх16
46		250514	Гайка М12-6Н
47		252137	Шайба 12 ОТ

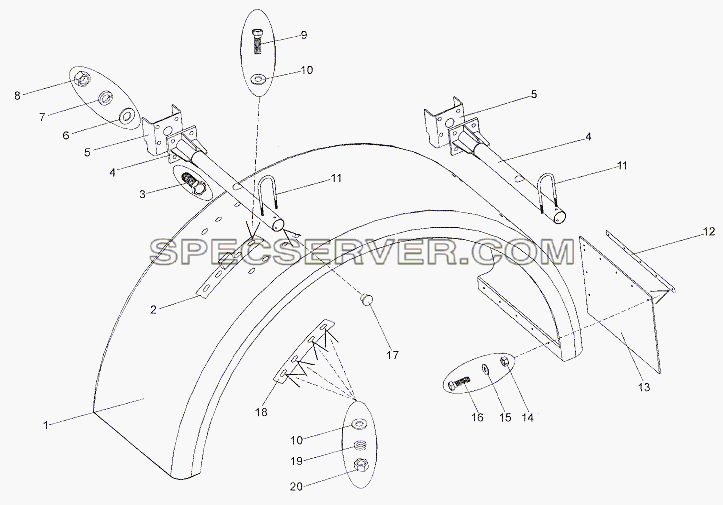

Установка крыльев для МЗКТ-7402 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6527-8404020-10	Крыло правое
1		6527-8404020-11	Крыло правое
1		6527-8404021-10	Крыло левое
1		6527-8404021-11	Крыло левое
2		65272-8404936	Накладка
3		201614	Болт М14х1,5-6gх40
4		6527-8404123	Кронштейн
5		65272-8404512	Кронштейн
6		252016	Шайба 14
7		252138	Шайба 14 ОТ
8		250559	Гайка М14х1,5-6Н
9		201458	Болт М8-6gх25
10		252005	Шайба 8
11		692372-8404926	Хомут 51
12		65251-8404318	Накладка
13		8926-8511061	Брызговик
14		250508	Гайка М6-6Н
15		252037	Шайба 6
16		201422	Болт М6-6gх25
17		54322-8511189	Заглушка
18		6527-8404938	Накладка
19		252135	Шайба 8Т
20		250510	Гайка М8х1-6Н

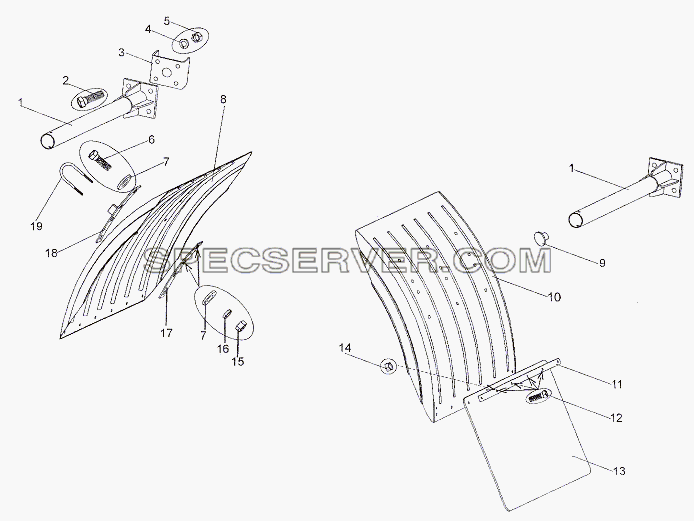

Установка крыльев (Крылья металлические) для МЗКТ-7402 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6527-8404123	Кронштейн
2		201616	Болт М14х1,5-6hх45
3		65272-8404510	Кронштейн
4		252138	Шайба 14 ОТ
5		250559	Гайка М14х1,5-6Н
6		201460	Болт М8-6gх30
7		252005	Шайба 8
8		515Б-8511016	Брызговик
9		54322-8511189	Заглушка
10		652511-8414232	Брызговик
10		652511-8414233	Брызговик
11		8006-8403040	Накладка
12		201418	Болт М6-6gх16
13		93866-8511111	Брызговик нижний
14		250508	Гайка М6-6Н
15		250510	Гайка М8х1-6Н
16		252135	Шайба 8Т
17		74295-8414226	Накладка
18		652511-8404936	Накладка
19		692372-8404926	Хомут 51

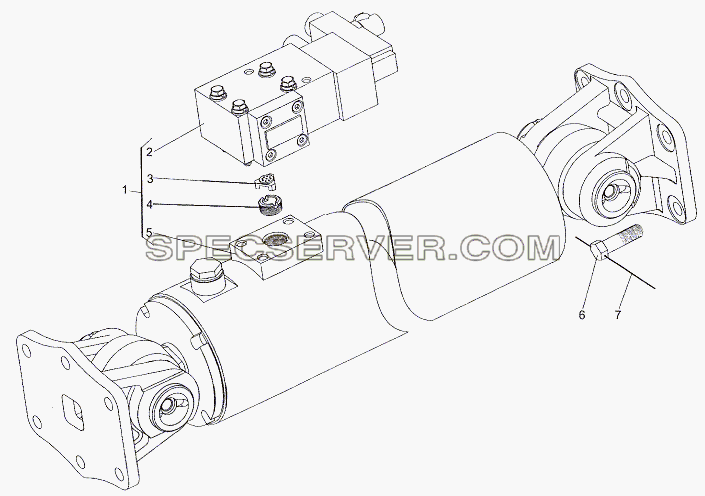

Установка гидроцилиндра для МЗКТ-7402 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6527-8603004	Гидроцилиндр с коробкой клапанной
2		6527-8606158-10	Коробка клапанная
3		6527-8606014	Клапан
4		6527-8603028	Упор
5		6527-8603008	Гидроцилиндр с кронштейнами
6		372612	Болт 3М16х1,5-6gх38
7		258295	Шплинт 1,6х550

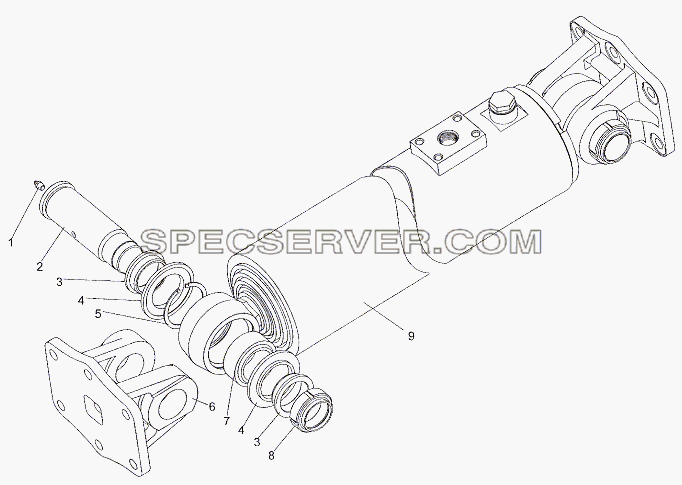

Гидроцилиндр с кронштейнами 6527-8603008 для МЗКТ-7402 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		264020	Масленка 1.3.Ц6
2		6515-8603058-20	Палец
2		6515-8603058-21	Палец
2		6515-8603058-22	Палец
2		6515-8603058-30	Палец
3		6515-8603100	Втулка
4		941-2919026-10	Уплотнитель
5		400468	Кольцо 1Б75
6		6515-8603056	Кронштейн
7		0000-3414205	Подшипник ШС-50
7		0000-8603205	Подшипник ШСП-50
8		375155	Гайка М48х1,5-6Н
9		6527-8603010	Гидроцилиндр
9		6527-8603010-01	Гидроцилиндр
