Запчасти: Насос 69237-3407310 для МЗКТ-65151 "Волат"

Насос 69237-3407310 для МЗКТ-65151 "Волат" (список запасных частей)

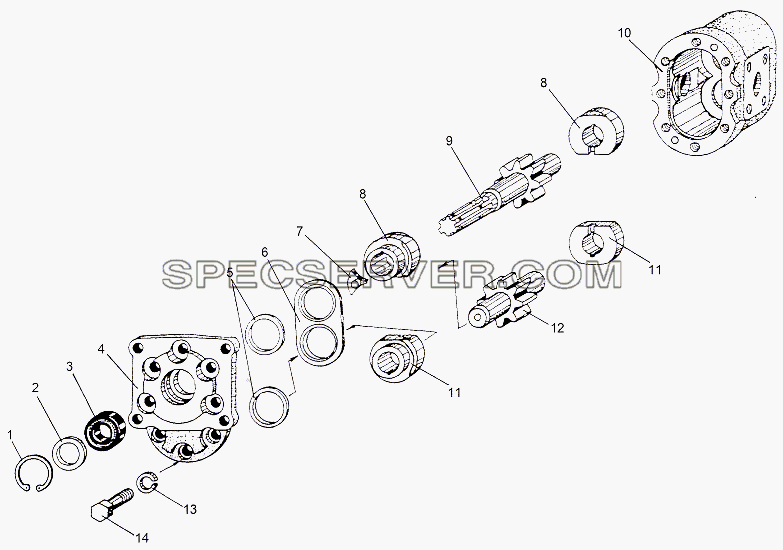

Насос 69237-3407310 для МЗКТ-65151

Таблица запасных частей







№ Номер детали Наименование запчасти
1 400432 Кольцо В42
2 69237-3407338 Кольцо опорное
3 0000-3906874 Манжета 1.2-25х42-1
4 69237-3407322 Крышка
5 69237-3407336 Кольцо
6 0000-3407075 Манжета НШ32У-0303055А
6 64229-3407342 Манжета
7 0000-3407077 Уплотнитель НШ32У-0303057
7 64229-3407344 Уплотнитель
8 69237-3407334 Втулка левая
9 64229-3407327 Шестерня ведущая
9 69237-3407327 Шестерня ведущая
10 69237-3407315 Корпус
11 69237-3407332 Втулка правая
12 64229-3407329 Шестерня ведомая
12 69237-3407329 Шестерня ведомая
13 252156 Шайба 10Л
14 370906 Болт М10-6gх30
Запчасти: Установка трубопроводов рулевого механизма, бака и цилиндра для МЗКТ-65151 "Волат"

Установка трубопроводов рулевого механизма, бака и цилиндра для МЗКТ-65151 "Волат" (список запасных частей)

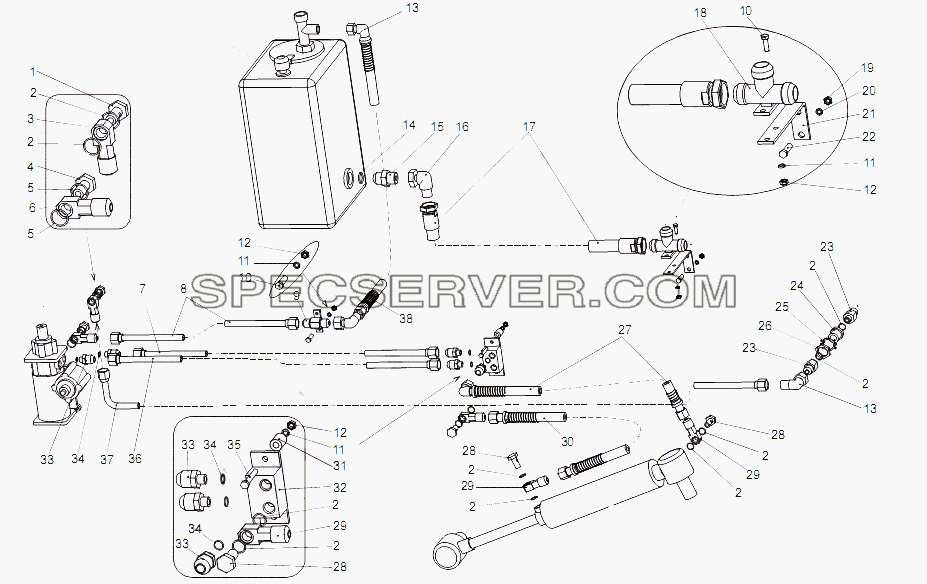

Установка трубопроводов рулевого механизма, бака и цилиндра для МЗКТ-65151

Таблица запасных частей







№ Номер детали Наименование запчасти
1 692375-3408017-10 Болт наконечника
2 0000-3408731 Кольцо 019-023-25-2-2
3 692375-3408016-10 Наконечник
4 69237-3408017 Болт
5 0000-1105738 Кольцо 024-028-25-2-2
6 69237-3408016 Наконечник
7 69237-3408106 Трубопровод
8 69237-3408102 Трубопровод
9 535А-3408037 Переходник
10 201458 Болт М8-6gх25
11 252155 Шайба 8Л
12 250510 Гайка М8х1-6Н
13 7917-3408080 Переходник угловой
14 0000-1903747 Кольцо 030-034-25-2-2
15 404332 Штуцер
16 543А-1719164 Патрубок
17 543-1719265 Шланг
18 69237-3408140 Соединитель тройной
19 250512 Гайка М10-6Н
20 252156 Шайба 10Л
21 69237-3408296-10 Кронштейн
22 201501 Болт М10-6gх60
23 379884 Штуцер
24 7413-3408142 Втулка переходная
25 376217 Шайба 33
26 375079 Гайка М33х1,5-6Н
27 547А-1713201 Шланг нижний
28 7930-3408017 Болт наконечника
29 7922-3408016 Наконечник
30 543-3408031 Шланг усилителя
31 79221-1922160 Втулка
32 6923-3408194 Соединитель
33 6923-3408037 Переходник
34 0000-3408723 Кольцо 013-016-19-2-2
35 200271 Болт М8-6gх60
36 69237-3408104 Трубопровод
37 69237-3408092 Трубопровод
38 543-1719565-11 Шланг
Запчасти: Установка трубопроводов блока клапанов для МЗКТ-65151 "Волат"

Установка трубопроводов блока клапанов для МЗКТ-65151 "Волат" (список запасных частей)

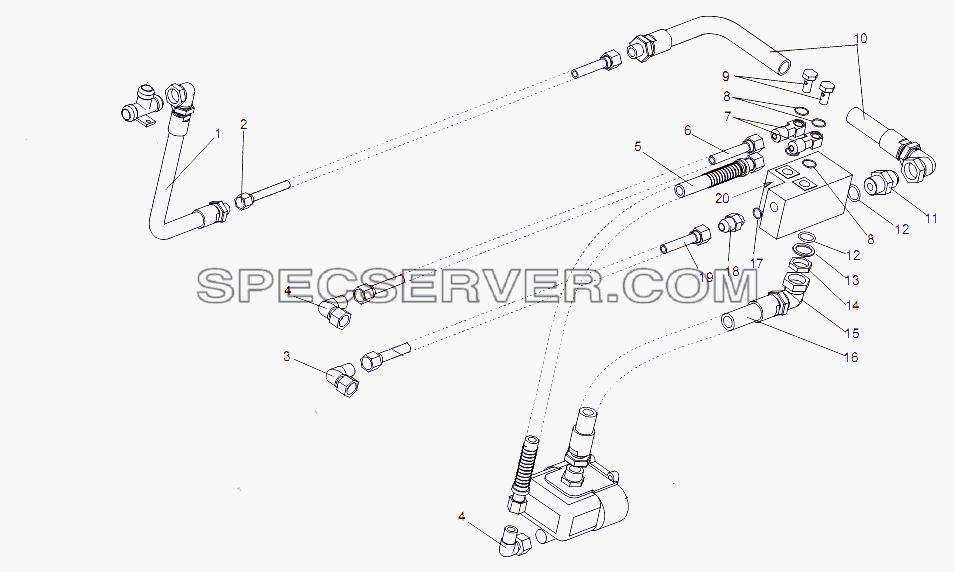

Установка трубопроводов блока клапанов для МЗКТ-65151

Таблица запасных частей







№ Номер детали Наименование запчасти
1 547А-1719195 Шланг
2 69237-3408108-20 Трубопровод
3 402804 Угольник
4 7917-3408080 Переходник угловой
5 543-3408040 Шланг усилителя
6 69237-3408071 Трубопровод
7 79191-3408016 Наконечник
8 0000-1015739 Кольцо 025-029-25-2-2
9 79191-3408017 Болт наконечника
10 547А-1719245-01 Шланг
11 404332 Штуцер
12 0000-1903747 Кольцо 030-034-25-2-2
13 69237-3408094 Шайба фторопластовая
14 375048 Гайка М33х1,5-6Н
15 69237-3408080 Угольник ввертной
16 547А-1719065-01 Шланг
17 0000-3408731 Кольцо 019-023-25-2-2
18 379884 Штуцер
19 69237-3408086 Трубопровод
20 6923-3420010-10 Блок клапанов
Запчасти: Установка трубопроводов насоса для МЗКТ-65151 "Волат"

Установка трубопроводов насоса для МЗКТ-65151 "Волат" (список запасных частей)

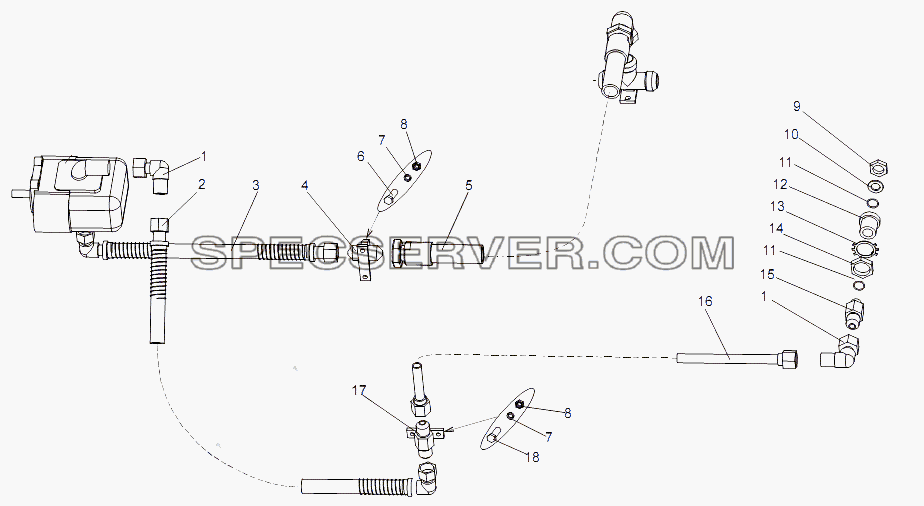

Установка трубопроводов насоса для МЗКТ-65151

Таблица запасных частей







№ Номер детали Наименование запчасти
1 7917-3408080 Переходник угловой
2 543М-1719595 Шланг
3 543-1719395 Шланг
3 547А-1719195 Шланг
4 7929-3408037 Переходник
5 543М-1719165 Шланг
6 201458 Болт М8-6gх25
7 252155 Шайба 8Л
8 250510 Гайка М8х1-6Н
9 405670 Гайка М22х1,5-22
10 376210 Шайба фторопластовая 22
11 0000-3408731 Кольцо 019-023-25-2-2
12 7413-3408142 Втулка переходная
13 376217 Шайба 33
14 375079 Гайка М33х1,5-6Н
15 379884 Штуцер
16 69237-3408089 Трубопровод
17 535А-3408037 Переходник
18 201456 Болт М8-6gх20
Установка головного освещения для МЗКТ-65151 "Волат" (список запасных частей)

Установка головного освещения для МЗКТ-65151 "Волат" (список запасных частей)

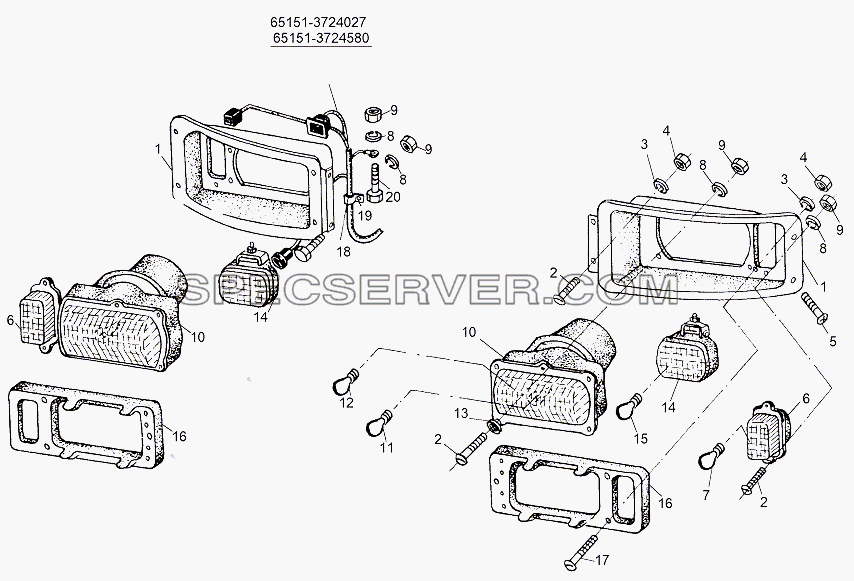

Установка головного освещения для МЗКТ-65151

Таблица запасных частей







№ Номер детали Наименование запчасти
- 65151-3724027 Жгут проводов №1 по правому лонжерону
- 65151-3724580 Жгут проводов по левому лонжерону
1 64221-3711037 Кронштейн фары с петлей
2 220105 Винт М6-6gх16
3 252133 Шайба 5Т
4 250464 Гайка М5-6Н
5 223064 Винт М6-6gх14
6 26-3726010 Указатель поворота 26.3726
7 0000-3803452 Лампа А24-21-3
8 252134 Шайба 6Т
9 250508 Гайка М6-6Н
10 341-3711010 Фара головная 341.3711
11 0000-3803456 Лампа АКГ24-75+70-1
12 0000-3803457 Лампа АМН-А24-4
13 252004 Шайба 6
14 ФГ152А-3743010 Фара противотуманная ФГ-152А
15 0000-3803455 Лампа АКГ24-70
16 64221-3711322 Накладка декоративная
17 220086 Винт М5-6gх30
18 500-1104540 Втулка
19 315407 Кляммер
20 201418 Болт М6-6gх16
Установка аккумуляторных батарей и контейнера для МЗКТ-65151 "Волат" (список запасных частей)

Установка аккумуляторных батарей и контейнера для МЗКТ-65151 "Волат" (список запасных частей)

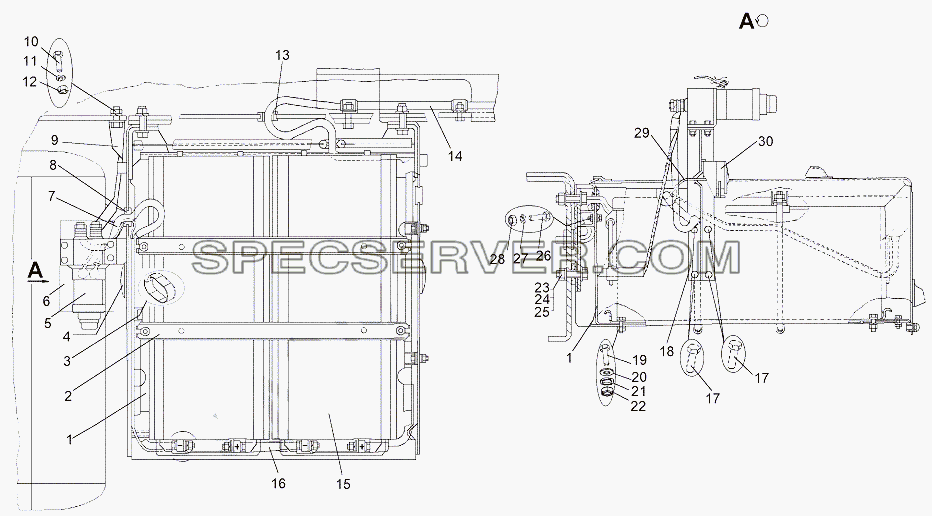

Установка аккумуляторных батарей и контейнера для МЗКТ-65151

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8007-3748002 Аккумуляторный контейнер
1 8007-3748002-10 Контейнер аккумуляторный
2 8007-3748116 Рамка
3 543-3506226-А Прокладка резиновая Д4101.545
4 500А-3724152 Чехол защитный
5 0000-3737610 Выключатель 1212.3737-02
6 69237-3723020 Кронштейн
7 79092-3724069 Провод
8 547А-3724874 Втулка
9 7413-3724084 Провод массы
10 201497 Болт М10-6gх25
11 252136 Шайба 10 ОТ
12 250512 Гайка М10-6Н
13 547А-3506046 Втулка
14 69237-3724056 Провод стартера
15 0000-3703402 Батарея аккумуляторная 6СТ-190ТР (ТН)
16 547А-3724057-11 Перемычка малая
17 201416 Болт М6-6gх12
18 69237-3737040 Кронштейн
19 201456 Болт М8-6gх20
20 252005 Шайба 8
21 252135 Шайба 8Т
22 250510 Гайка М8х1-6Н
23 252138 Шайба 14 ОТ
24 250558 Гайка М14-6Н
25 252016 Шайба 14
26 201418 Болт М6-6gх16
27 252037 Шайба 6
28 250508 Гайка М6-6Н
29 79092-3724039-20 Жгут проводов
30 ПС400-3723100 Розетка переносной лампы ПС400
