Lifan Cebrium 720. Внутренняя защитная панель передней двери
Замена
-
Снятие внутренней защитной панели передней двери
А. Потянуть внутреннюю ручку передней двери и с помощью отвертки поддеть крышку внутренней ручки, выкрутить винты крепления внутренней ручки.

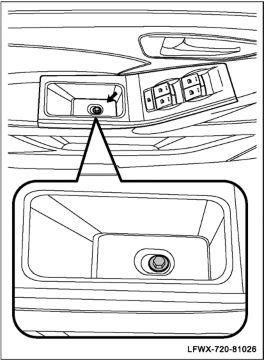

Б. Вынуть резиновую подушку и с помощью отвертки снять винты крепления корпуса переключателя электростеклоподъемника передней двери.
В. Использовать плоскую отвертку для снятия корпуса переключателя стеклоподъемника.
Г. Повернуть корпус переключателя электростеклоподъемника, отсоединить разъем электропроводки и снять корпус переключателя.
Д. С помощью плоской отвертки поддеть крышку ручки передней двери, снять крепежные винты ручки передней двери и снять ручку передней двери.
△ Совет
Этот шаг применяется только для снятия панели обивки правой передней двери.
Е. С помощью плоской отвертки поддеть крепежные кнопки внутренней защитной панели передней двери.
Ж. Немного сместить панель обивки передней двери и вынуть внутреннюю ручку передней двери из панели обивки передней двери, снять панель обивки передней двери.
-
Установка внутренней защитной панели передней двери
А. Установить внутреннюю ручку передней двери на панель обивки передней двери.
Б. Согласовать положение крепежных кнопок внутренней защитной панели передней двери с отверстиями. Нажать на крепежные кнопки для их фиксации в правильном положении.
В. Подсоединить разъем электропроводки корпуса переключателя электростеклоподъемника.
Г. Установить корпус переключателя электростеклоподъемника на место монтажа.
Д. Установить и затянуть винты крепления корпус переключателя электростеклоподъемника и резиновую подушку.
Момент затяжки: 5–6 Н·м
Е. Завернуть и затянуть крепежные винты внутренней ручки передней двери.
Момент затяжки: 5–6 Н·м
Ж. Потянуть внутреннюю ручку и установить крышку внутренней ручки.
З. Завернуть и затянуть крепежные винты ручки передней двери.
И. Установить крышку ручки передней двери.
△ Совет
Этот шаг применяется только для установки панели обивки правой передней двери.
