Lifan Cebrium 720. Прикуриватель и резервное электропитание



Подготовка

1. Рекомендуемые инструменты




Поз.

Инструменты

Схематическое изображение

Кол-во

Описание




1




Цифровой мультиметр














Для измерения напряжения и сопротивления




2




Отвертка














Для выкручивания винтов и демонтажа декоративных панелей




3




Набор проводов














Для проверки цепей




Технические условия выполнения ремонта

  1. Технические характеристики




    Напряжение питания прикуривателя

    12 В

    Напряжение питания резервного электропитания

    12 В




  2. Моменты затяжки




Элемент

Н·м

Крепежные винты передней пепельницы

4~6

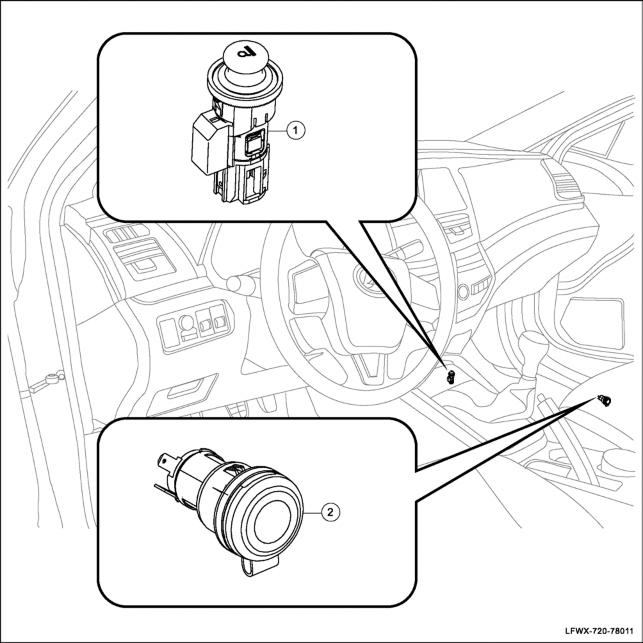

Схема компонентов




78-15








1 Прикуриватель 2 Бортовой источник резервного электропитания

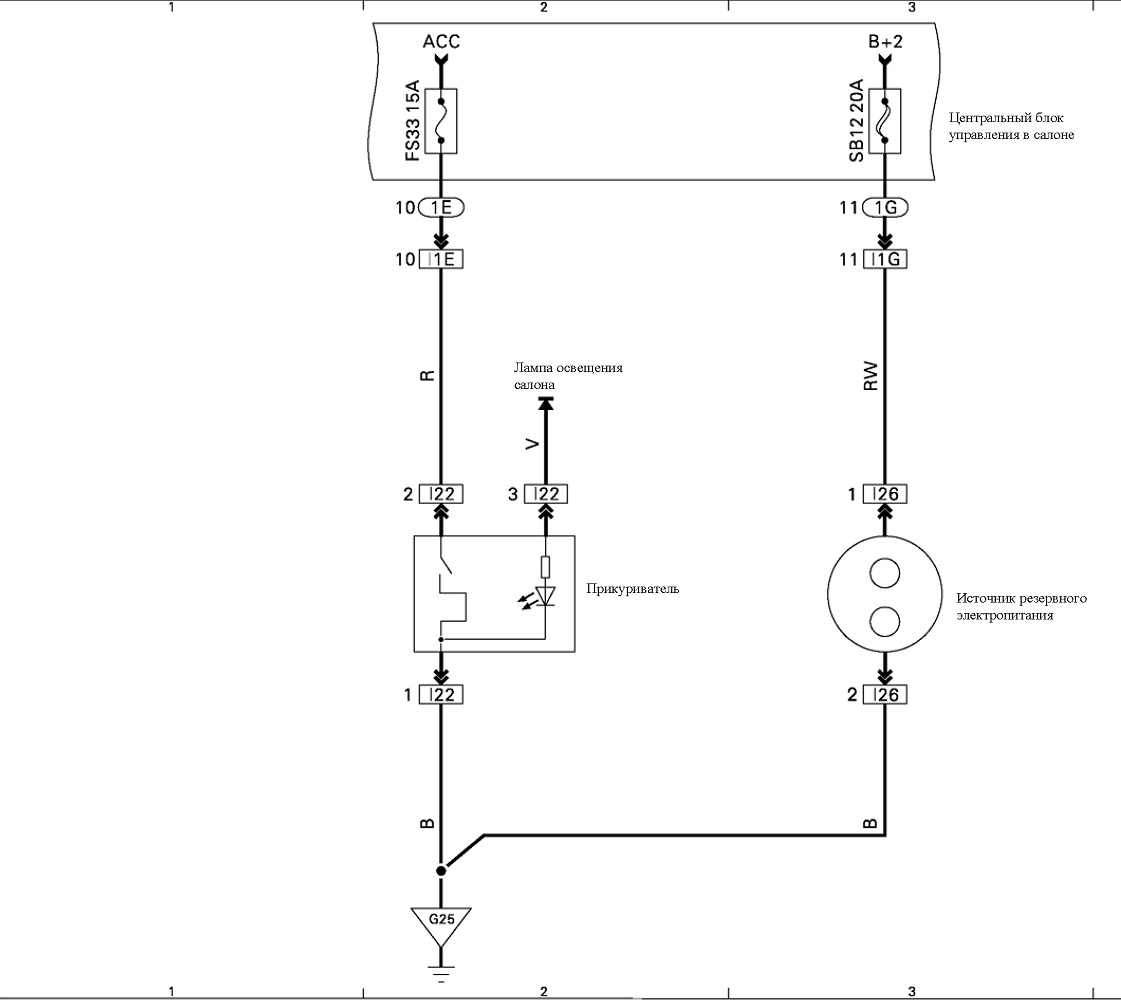

Lifan Cebrium 720. Электросхемы прикуривателя и резервного электропитания


Прикуриватель, резервное электропитание

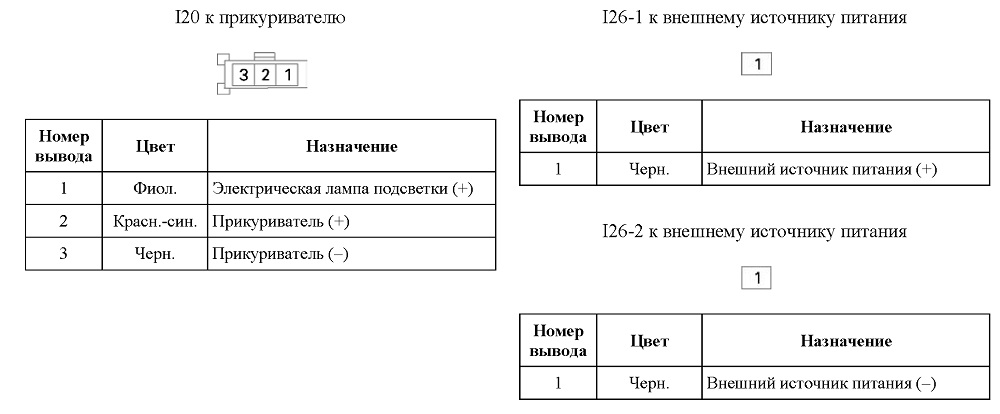

Выводы соединителей
