Lifan Cebrium 720. Система звуковой сигнализации



Подготовка

1. Рекомендуемые инструменты




Поз.

Инструменты

Схематическое изображение

Кол-во

Описание




1




Цифровой мультиметр














Для измерения напряжения и сопротивления




2




Съемники стопорных колец














Снятие стопорных колец подушки безопасности

в салоне




3




Набор проводов














Для проверки цепей




Технические условия выполнения ремонта

  1. Технические характеристики




    Электропитание

    12 В

    Сопротивление высокочастотного звукового сигнала

    4 Ом

    Сопротивление низкочастотного звукового сигнала

    4 Ом




  2. Моменты затяжки




Элемент

Н·м

Болт крепления корпуса звукового сигнала.

20–25 Н·м

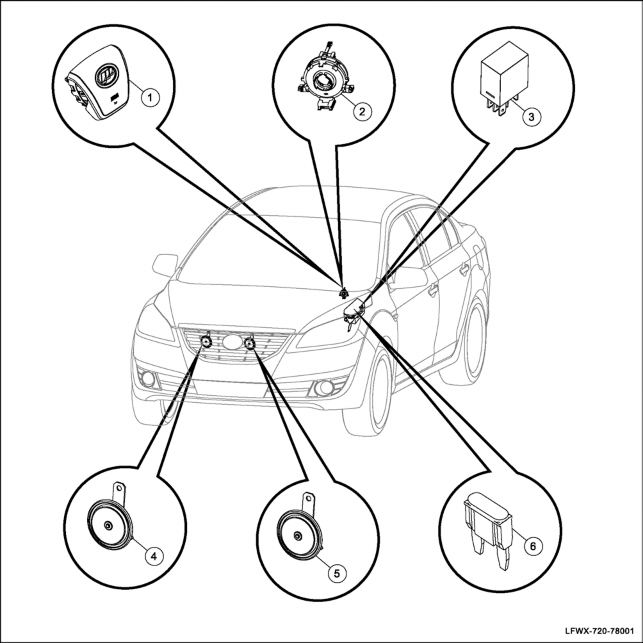

Схема компонентов




78-02







1

Выключатель звукового сигнала (подушка безопасности водителя)

2

Контактная пружина

3

Реле звукового сигнала

4

Звуковой сигнал низкого тона

5

Звуковой сигнал высокого тона

6

Плавкий предохранитель звукового сигнала



























Lifan Cebrium 720. Проверка звукового сигнала без демонтажа


78-05-01

  1. Функция проверки

    А. Остановить автомобиль, поставить на стояночный тормоз и открыть окно двери.

    Б. Сделать короткое нажатие на выключатель звукового сигнала и послушать издаваемый им звук.

    Признак: прерывистый звук

    В. Нажать и удерживать выключатель звукового сигнала и послушать издаваемый им звук.

    Признак: непрерывный звук

    Совет

    Если звуковой сигнал не издает звук, провести поиск

    и устранение неисправности в соответствии с инструкцией.




    78-05-02

  2. Проверка реле и плавкого предохранителя

А. Открыть капот.

Б. Открыть центральный блок управления в моторном отсеке. В. Проверить состояние предохранителя звукового сигнала.

Г. Проверить состояние реле звукового сигнала.

△ Совет

Заменить плавкий предохранитель или реле звукового сигнала в случае необходимости.
