Lifan Cebrium 720. Элктросхемы
системы центрального замка с дистанционным управлением
-

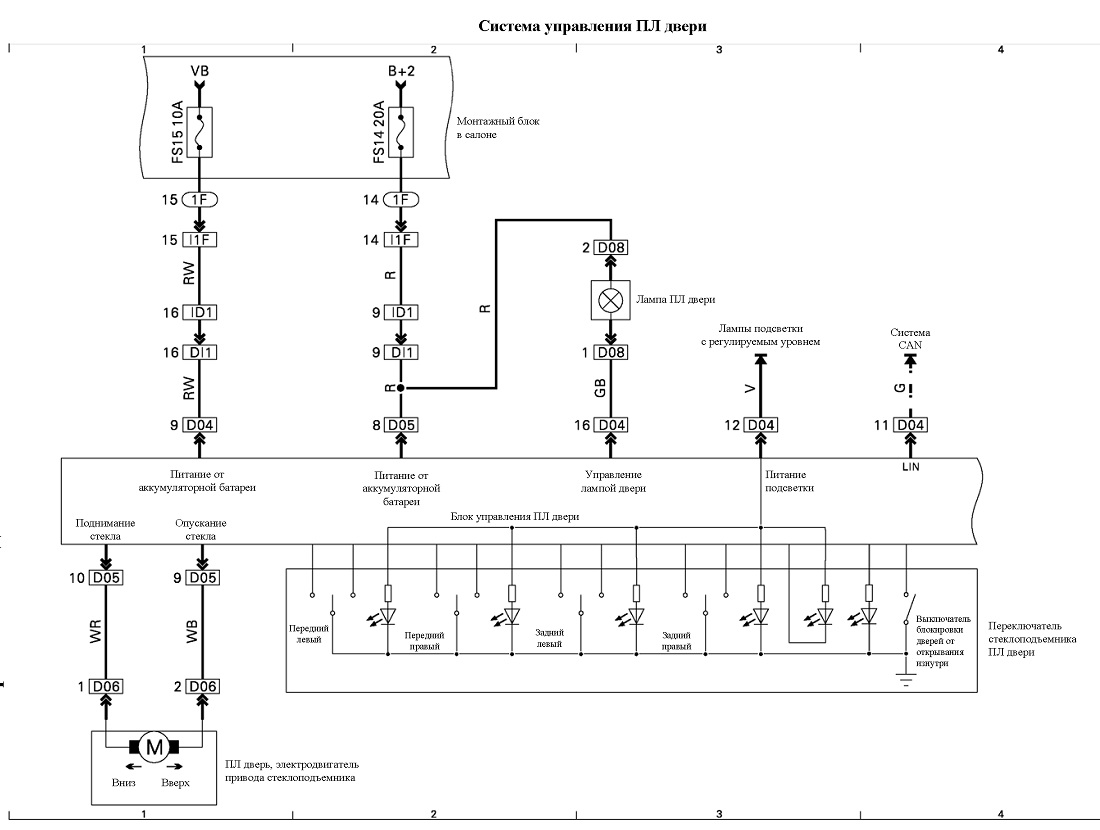

D04 к блоку управления передней левой двери
Номер вывода |
Цвет |
Назначение |
1 |
— |
— |
2 |
— |
— |
3 |
— |
— |
4 |
— |
— |
5 |
— |
— |
6 |
— |
— |
7 |
— |
— |
8 |
— |
— |
9 |
Красн.-бел. |
Питание от аккумуляторной батареи |
10 |
Черн. |
Масса |
11 |
Зел. |
LIN |
12 |
Фиол. |
Электрическая лампа подсветки (+) |
13 |
Оранж.-кор. |
Разблокирование рулевой колонки |
14 |
Оранж.- фиол. |
Блокировка рулевой колонки |
15 |
Оранж.-зел. |
Сигнал отпирания двери |
16 |
Зел.-черн. |
Управление лампой освещения подножки |
Номер вывода |
Цвет |
Назначение |
1 |
— |
— |
2 |
— |
— |
3 |
— |
— |
4 |
— |
— |
5 |
Бел.-красн. |
Поднимание стекла |
6 |
Бел.-черн. |
Опускание стекла |
7 |
Красн. |
Питание от аккумуляторной батареи |
8 |
Черн. |
Масса |
9 |
Оранж.- красн. |
Запирание |
10 |
Оранж.-бел. |
Отпирание |

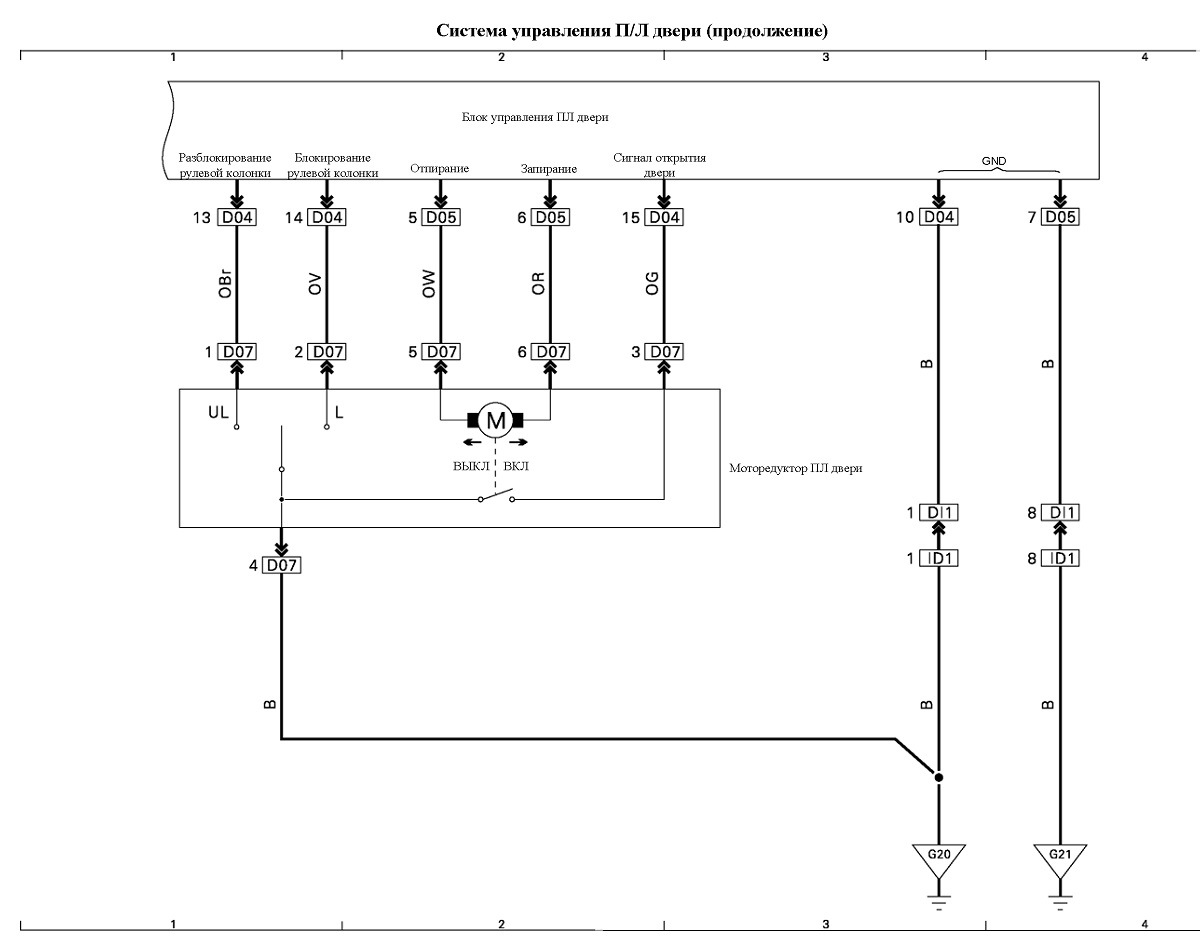

D07 к центральному замку передней левой двери
D05 к блоку управления передней левой двери
Номер вывода |
Цвет |
Назначение |
1 |
— |
— |
2 |
— |
— |
3 |
— |
— |
4 |
— |
— |
5 |
Оранж.-бел. |
Отпирание |
6 |
Оранж.- красн. |
Запирание |
7 |
Черн. |
Масса |
8 |
Красн.-фиол. |
Питание от аккумуляторной батареи |
9 |
Бел.-черн. |
Опускание стекла |
10 |
Бел.-красн. |
Поднимание стекла |
М04 к блоку управления задней левой двери
Номер вывода |
Цвет |
Назначение |
1 |
Оранж.-кор. |
Разблокирование рулевой колонки |
2 |
Оранж.- фиол. |
Блокировка рулевой колонки |
3 |
Оранж.-зел. |
Выключатель отпирания двери |
4 |
Черн. |
Масса |
5 |
Оранж.-бел. |
Отпирание |
6 |
Оранж.- красн. |
Запирание |
Номер вывода |
Цвет |
Назначение |
1 |
Оранж.-бел. |
Отпирание |
2 |
Оранж.- красн. |
Запирание |
3 |
— |
— |
4 |
— |
— |
M01 к центральному замку задней левой двери
Номер вывода |
Цвет |
Назначение |
1 |
— |
— |
2 |
— |
— |
3 |
— |
— |
4 |
— |
— |
5 |
Бел.-красн. |
Поднимание стекла |
6 |
Бел.-черн. |
Опускание стекла |
7 |
Красн. |
Питание от аккумуляторной батареи |
8 |
Черн. |
Масса |
9 |
Оранж.- красн. |
Запирание |
10 |
Оранж.-бел. |
Отпирание |
Номер вывода |
Цвет |
Назначение |
1 |
— |
— |
2 |
— |
— |
3 |
— |
— |
4 |
— |
— |
5 |
Бел.-красн. |
Опускание стекла |
6 |
Бел.-черн. |
Поднимание стекла |
7 |
Красн.-фиол. |
Питание от аккумуляторной батареи |
8 |
Черн. |
Масса |
9 |
Оранж.- красн. |
Запирание |
10 |
Оранж.-бел. |
Отпирание |
N04 к блоку управления задней правой двери
K01 к центральному замку передней правой двери
N01 к центральному замку задней правой двери
Номер вывода |
Цвет |
Назначение |
1 |
Оранж.-бел. |
Отпирание |
2 |
Оранж.- красн. |
Запирание |
3 |
— |
— |
4 |
— |
— |

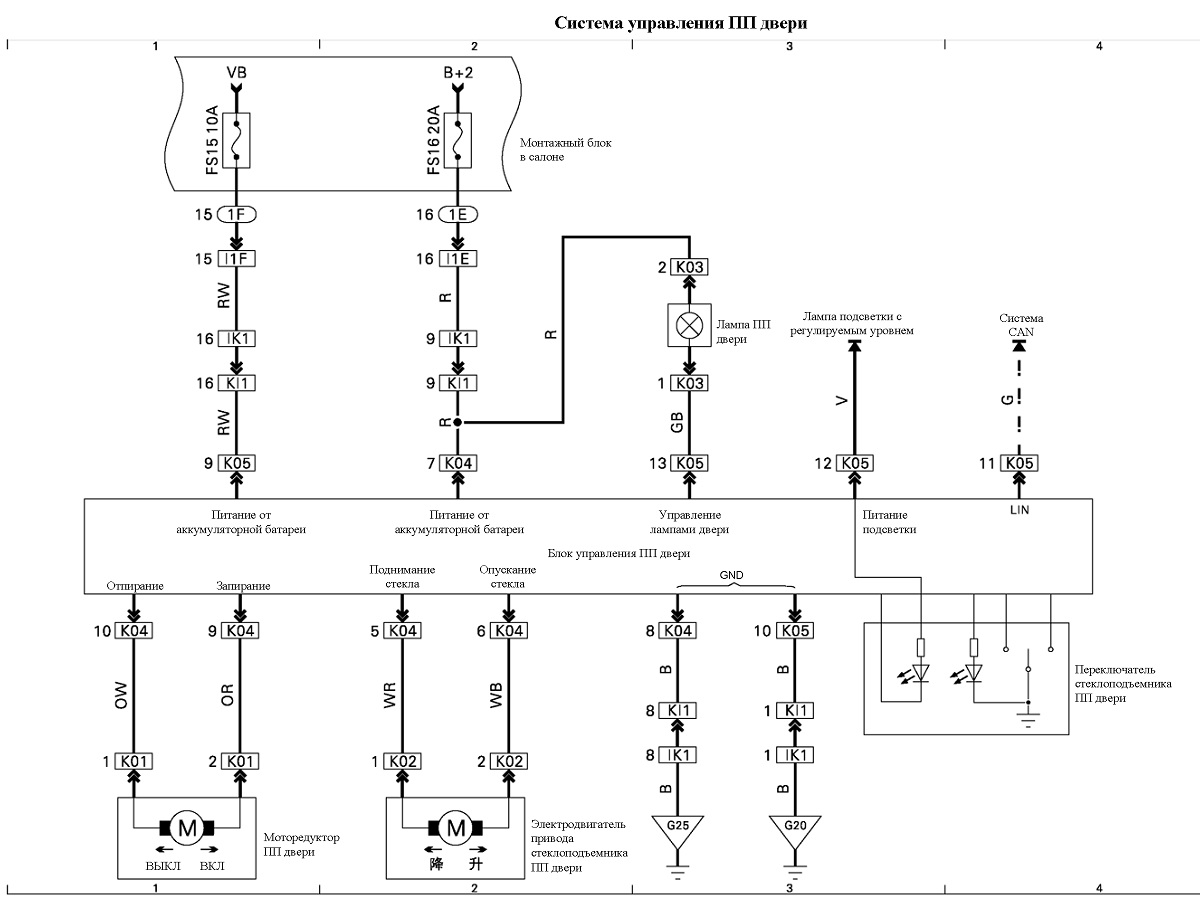

К04 к управлению передней правой двери
Номер вывода |
Цвет |
Назначение |
1 |
Оранж.-бел. |
Запирание (+) |
2 |
Оранж.- красн. |
Отпирание (+) |
3 |
— |
— |
4 |
— |
— |
|
|
|
