Lifan Cebrium 720. Поиск и устранение неисправностей‌ системы кондиционирования

Диагностические процедуры‌

Описание

Измерить давление со стороны высокого и низкого давления системы кондиционера с помощью измерительного прибора. С помощью измерения давления определить тип и место неисправности. Выполнить подключение трубок высокого и низкого давления измерительного прибора к соответствующим клапанам высокого и низкого давления на трубках системы кондиционера. Проанализировать состояние системы кондиционера по показаниям измерительного прибора при работающем и остановленном кондиционере.

1. Проверка при остановленном компрессоре

   А. Выполнить подключение трубок высокого и низкого давления измерительного прибора к соответствующим клапанам высокого и низкого давления на трубках компрессора.

   Б. Для проверки при остановленном компрессоре его необходимо остановить на длительное время (время останова должно быть не менее 10 ч).

   △ Совет

   • Недопустимо попадание хладагента на кожу. Это может стать причиной обморожения.

   • При подключении быстроразъемного соединителя к зарядному клапану должен быть слышен характерный щелчок.






   В. Проверить показание манометра.

   △ Совет





   Давление со стороны высокого давления и со стороны низкого давления должно быть одинаковым. Это называется равновесным давлением. Равновесное давление зависит от температуры окружающего воздуха, как показано на рисунке слева.











   Г. Анализ неисправностей системы кондиционирования воздуха




   Признак	Причина возникновения	Меры по устранению
   Слишком высокое равновесное давление	Чрезмерное количество хладагента	Удалить некоторое количество хладагента и установить стандартное значение равновесного давления
   Слишком низкое равновесное давление	Недостаточное количество хладагента	Добавить некоторое количество хладагента и установить стандартное значение равновесного давления
   Отсутствует равновесное давление (давление со стороны высокого давления и со стороны низкого давления не одинаковое)	Закупоривание системы	Проверить расширительный клапан, жидкостную емкость, осушитель и соответствующие трубки

2. Проверка при работающем компрессоре

При работающем компрессоре включить рециркуляцию воздуха. Температура воздуха на входе и выходе равна

30-35 °C. Вентилятор работает с максимальной частотой вращения, регулятор температуры установлен

в положение максимального охлаждения. Установить частоту вращения двигателя на уровне 1500-2000 об/мин

и включить кондиционер для пуска компрессора (продолжительность работы компрессора не должна превышать

30 мин, иначе вероятно серьезное повреждение). Снять показание с измерительного прибора.

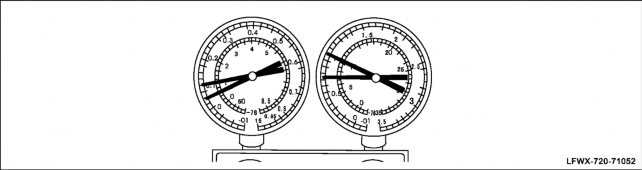

А. Показание манометра при нормальном состоянии системы кондиционирования воздуха

Эталонное значение на стороне высокого давления:

1,422-1,471 МПа

Эталонное значение на стороне низкого давления:

0,147-0,196 МПа

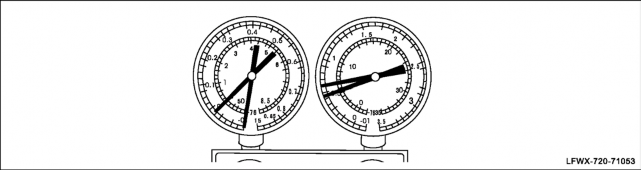

Б. Наличие влаги в системе кондиционера

△ Совет

При попадании влаги в систему кондиционера она может замерзнуть, и кондиционер перестанет работать должным образом.

• При работе системы на стороне низкого давления периодически образуется вакуум.

• Попавшая в систему кондиционера влага замерзает в расширительном клапане, в результате чего циркуляция временно нарушается, но затем снова восстанавливается при таянии ледяной пробки.

• Осушитель пересыщен.

• Попавшая в систему кондиционера влага замерзает в расширительном клапане и нарушает циркуляцию хладагента в системе.

• Заменить осушитель.

• Поддерживать циркуляцию для удаления влаги из системы.

• Добавить требуемое количество нового хладагента.

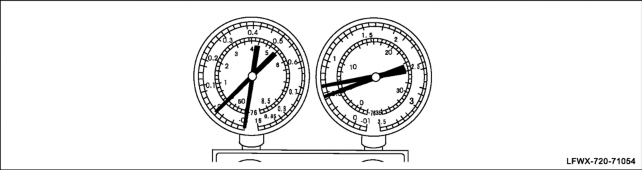

В. Системой кондиционирования воздуха не обеспечивается достаточный холодильный эффект.

• Низкое давление со стороны высокого

• Определить наличие пузырьков в контрольном окне.

• Охлаждение недостаточное.

• Утечка газа в некоторых местах системы кондиционера.

• Недостаточное количество хладагента в системе.

• Утечка хладагента.

• Проверить на наличие утечек газа с помощью течеискателя. Выполнить ремонт в случае необходимости.

• Добавить требуемое количество свежего хладагента.

• Если давление около 0 при подключении измерительного прибора, поддерживать после проверки и ремонта

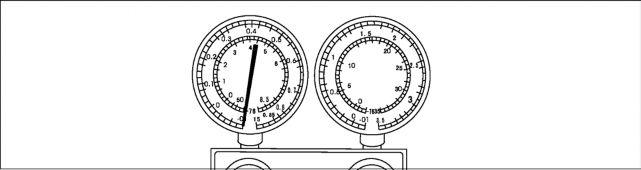

Г. Недостаточная циркуляция хладагента в системе кондиционирования воздуха.

• Низкое давление со стороны высокого

• Часть трубки перед ресивером замерзла.

• Грязь в соединении препятствует протоку хладагента.

• Забился ресивер.

• Заменить ресивер.

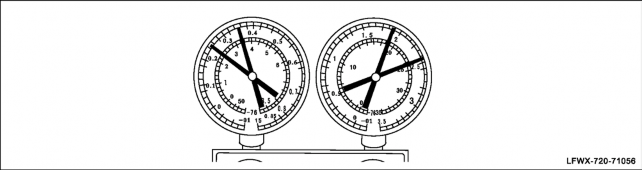

Д. Отсутствует циркуляция хладагента в системе кондиционера.

• Вакуум на стороне низкого давления и слишком низкое давление на стороне высокого давления.

• Иней или конденсат на трубке перед или после расширительного клапана или ресивера.

• Вода или грязь в соединении препятствует протоку хладагента.

• Утечка газа из тепловой трубы расширительного клапана и нарушение циркуляции хладагента.

• Отсутствует циркуляция хладагента.

• Проверить расширительный клапан и испаритель.

• Продуть расширительный клапан сжатым воздухом. Если это не поможет, заменить расширительный клапан.

• Заменить ресивер.

• Удалить воздух и добавить требуемое количество нового хладагента. При наличии утечки газа из тепловой трубы ее следует заменить.

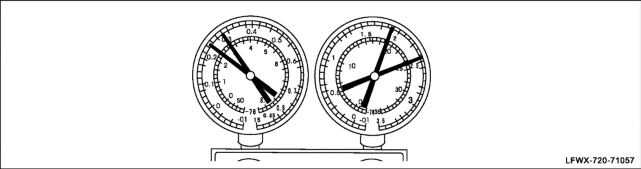

Е. В систему кондиционирования воздуха залито чрезмерное количество хладагента, или недостаточная теплопередача в конденсаторе.

• Слишком высокое давление со стороны высокого и низкого давления.

• При снижении частоты вращения двигателя

• При наличии чрезмерного количества хладагента полный холодильный эффект не обеспечивается.

• Недостаточная теплоотдача

• Чрезмерное количество хладагента в системе.

• Недостаточная теплоотдача в конденсаторе. Забился радиатор конденсатора, или неисправен электродвигатель вентилятора.

• Очистить конденсатор.

• Проверить работоспособ- ность электродвигателя вентилятора.

• Если конденсатор

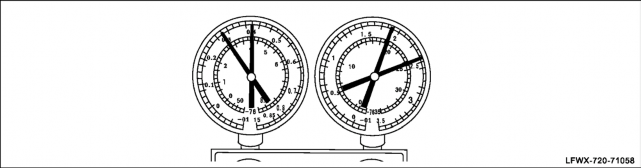

Ж. Наличие воздуха в системе кондиционера.

△ Совет

Если хладагент добавляется без выполнения вакуумирования системы после демонтажа охлаждающей трубки или в случае неполного вакуума в системе охлаждающая способность может быть недостаточной.

• Слишком высокое давление со стороны высокого и низкого давления.

• Убедиться на ощупь, что трубка низкого давления нагрета.

• Определить наличие пузырьков в контрольном окне.

• В систему хладагента попал воздух.

• В систему хладагента попал воздух.

• Неполный вакуум.

• Убедиться, что компрессорное масло чистое и в достаточном количестве.

• Удалить воздух

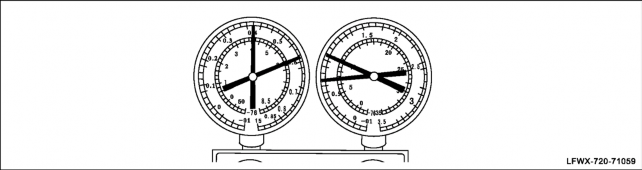

З. Неисправность или несоответствующий монтаж расширительного клапана.

• Слишком высокое давление со стороны высокого и низкого давления.

• На трубе со стороны низкого давления появляется иней или роса.

• Неисправность расширительного клапана или несоответствующий монтаж тепловой трубы.

• Чрезмерное количество хладагента в трубке низкого давления.

• Чрезмерное открытие расширительного клапана.

• Проверить монтаж тепловой трубы.

• Если монтаж тепловой трубы выполнен правильно, проверить расширительный клапан. Заменить в случае необходимости.

И. Неисправность компрессора кондиционера.

• Высокое давление со стороны низкого давления.

• Низкое давление со стороны высокого давления.

• Негерметичность внутри компрессора.

• Неисправность компрессора.

• Протечки или повреждение клапана. Ослабление крепления деталей.

• Отремонтировать или заменить компрессор.

Таблица признаков неисправностей‌

Нижеприведенная таблица предназначена для определения возможных причин неисправностей. Должна быть проверена каждая деталь в соответствующем порядке. При необходимости должен быть выполнен ремонт или замена данных деталей.
