Lifan Cebrium 720. Система охлаждения







Подготовка‌

1. Рекомендуемые инструменты




Поз.

Инструменты

Схематическое изображение



Описание




1




Детектор давления в радиаторе














Определяет давление в радиаторе




Технические условия выполнения ремонта‌



  1. Технические характеристики




    Температура начала открывания термостата

    85 C

    Перемещение клапана термостата

    При 95 C происходит перемещение на 8 мм и более




  2. Моменты затяжки




Элемент

Н·м

Крепежный болт конденсора

20~26

Крепежный болт верхней поперечины насоса системы охлаждения

8~10

Крепежный болт кожуха вентилятора системы охлаждения

8~10

Крепежные болты вентилятора системы охлаждения

20~26

Крепежные болты бачка охлаждающей жидкости

8~10

Крепежные болты насоса системы охлаждения

11

Крепежные болты корпуса термостата

20~25

Крепежные болты металлической трубки системы охлаждения

20~26

Крепежные болты впускного коллектора

30

Меры предосторожности‌

  1. Перед выполнением работ с системой охлаждения следует убедиться, что двигатель остыл.

  2. Во время работы не допускать пролива охлаждающей жидкости на приводной ремень.

  3. При удалении радиатора соблюдать осторожность, чтобы не поцарапать или не повредить сердцевину радиатора.

  4. Прочно и надежно закрепить шланги, обеспечивая правильное положение и направление движения жидкости в системе охлаждения.

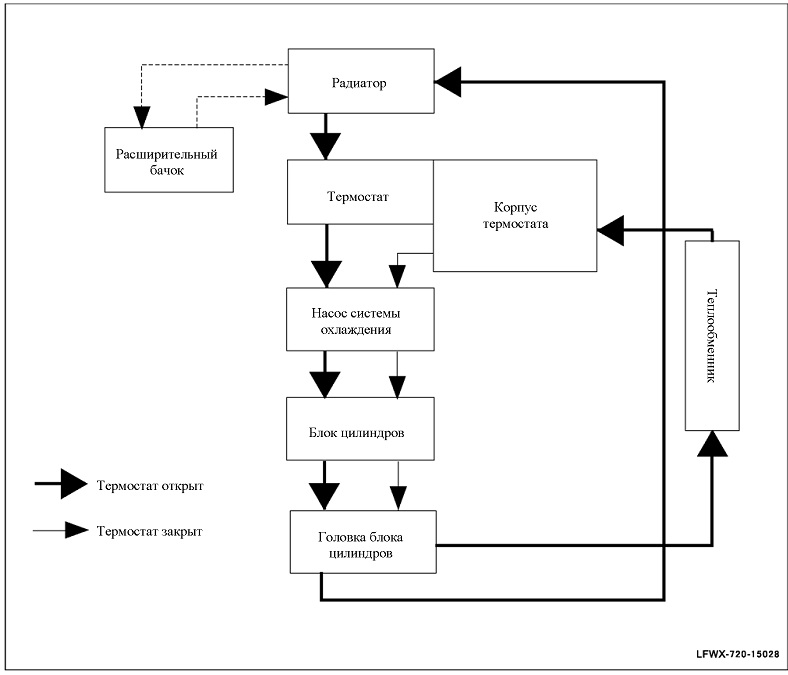

Принципиальная схема‌

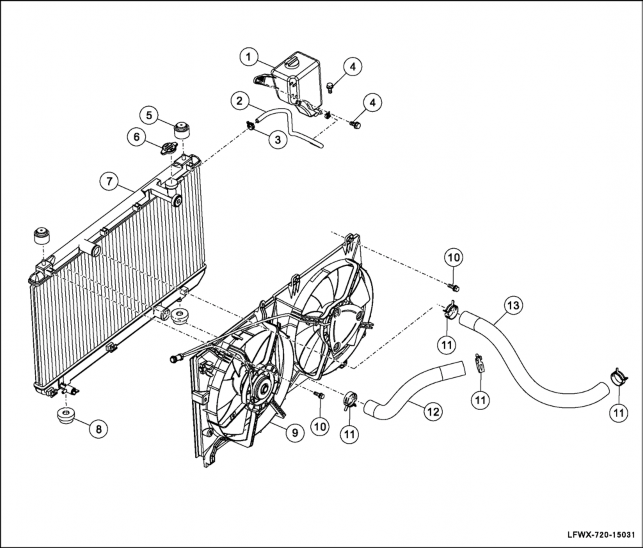

Схематическое изображение компонентов (I)‌




15-03




1

Расширительный бачок

2

Шланг бачка охлаждающей жидкости

3

Эластичный хомут




4

Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы

5

Верхняя установочная втулка радиатора

6

Пробка заливной горловины радиатора

7

Радиатор

8

Нижняя установочная втулка радиатора

9

Узел вентилятора




10

Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы

11

Эластичный хомут

12

Выходной патрубок радиатора

13

Входной патрубок радиатора

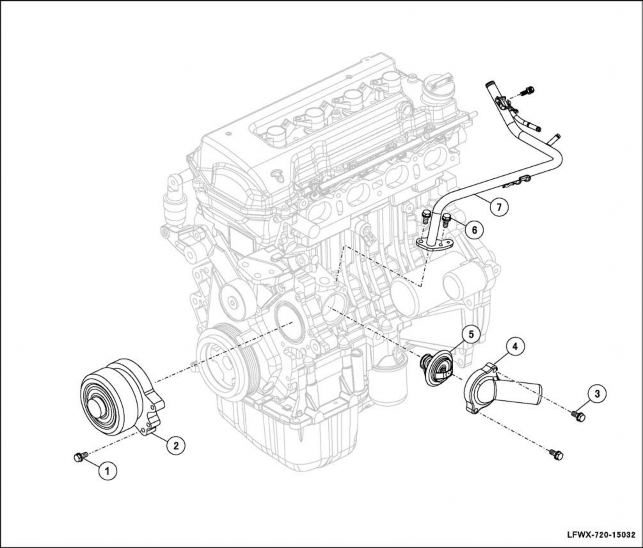

Схематическое изображение компонентов (II)‌




15-04







1

Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы

2

Насос системы охлаждения




3

Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы

4

Крышка термостата

5

Термостат




6

Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы

7

Металлическая трубка системы охлаждения



Проверка на автомобиле‌




  1. Проверка охлаждающей жидкости.

    А. Проверить наличие утечки охлаждающей жидкости.

    Выполнить в следующем порядке:

    • Залить охлаждающую жидкость в радиатор.

    • Присоединить тестер к пробке наливной горловины радиатора и установить стандартное давление

      в радиаторе (уровень давления: 50~100 кПа) и проверить падение давления.

      15-05-01

      △ Совет

      • При снижении давления проверить наличие утечки через шланг, радиатор и насос системы охлаждения.

      • Если на двигателе отсутствуют следы утечек, проверить сердцевину радиатора, блок и головку блока цилиндров.




        15-05-02

        Б. Слить небольшое количество охлаждающей жидкости в емкость.

        △ Совет

        Для удобства работы допускается открыть пробку заливной горловины радиатора.

        Text-01 Внимание!

        • Запрещается выполнять эту операцию до полного охлаждения двигателя.

        • Накрыть пробку заливной горловины радиатора тканью и аккуратно открыть ее. Перед открыванием пробки необходимо сбросить давление в радиаторе.

        В. Проверить наличие в слитой охлаждающей жидкости осадков, следов коррозии, включений или изменения цвета; при обнаружении заменить охлаждающую жидкость.




        15-05-03

  2. Проверка состояния пробки заливной горловины радиатора.

А. Потянуть клапан отрицательного давления и открыть его, убедиться в том, что клапан отрицательного давления плотно закрылся после удаления давления. В противном случае заменить.

Text-01 Внимание!

Убедиться в отсутствии грязи или повреждений в седле клапана отрицательного давления крышки радиатора.





Поиск и устранение неисправностей‌







Таблица признаков неисправностей‌

Нижеприведенная таблица поможет установить возможные причины неисправностей. Проверить каждую деталь в соответствующем порядке. При необходимости отремонтировать либо заменить эти детали.







Признак

Возможные причины неисправности




Рекомендуемые действия




Недостаточное или плохое охлаждение

1. Насос системы охлаждения (приводной ремень изношен, или ослабло натяжение ремня)




Проверить приводной ремень, при необходимости заменить его

2. Термостат (заедание термостата в закрытом положении)




Проверить термостат, при необходимости заменить его

3. Сердцевина радиатора (повреждена)




Заменить радиатор

4. Радиатор (засорение трубок)

Очистить радиатор

5. Вентилятор системы охлаждения (не работает или вращается медленно)

Проверить вентилятор системы охлаждения и электродвигатель вентилятора. При необходимости, заменить вентилятор и его электродвигатель




Утечка охлаждающей жидкости

1. Патрубок системы охлаждения (ослабление хомута или трещина)

Проверить состояние патрубков системы охлаждения и заменить поврежденные детали

2. Насос системы охлаждения (плохое уплотнение)

Заменить уплотнительное кольцо насоса системы охлаждения

3. Крышка радиатора (плохое уплотнение)




Заменить крышку радиатора




4. Корпус радиатора (трещина)

Проверить и отремонтировать радиатор. При необходимости заменить

5. Расширительный бачок (поврежден)




Заменить расширительный бачок
