Lexus NX300h. Руководство - часть 20

94

1-2. Гибридная система

На иллюстрации представлен пример в качестве пояснения, который
может отличаться от фактического элемента.

*

: Только модели AWD

Меры предосторожности при пользовании
гибридной системой

Обращайтесь  с  гибридной  системой  осторожно,  так  как  в  ней
имеется высоковольтная система (около 650 V (В) максимум), а
также  части,  которые  нагреваются  до  очень  высокой
температуры  при  работе  гибридной  системы.  Выполняйте
требования,  указанные  на  предупреждающих  табличках,
прикрепленных к автомобилю.

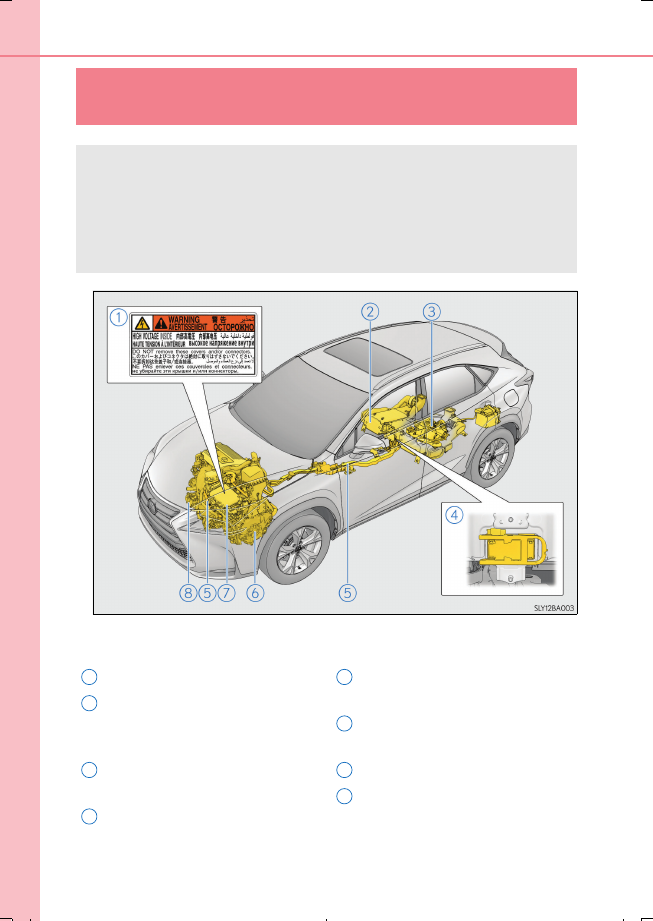

Предупреждающая табличка

Гибридная

аккумуляторная

батарея

(тяговая

аккумуляторная батарея)

Задний

электродвигатель

(тяговый электродвигатель)

*

Сервисная заглушка

Высоковольтные

кабели

(оранжевые)

Передний  электродвигатель
(тяговый электродвигатель)

Блок управления мощностью

Компрессор

системы

кондиционирования воздуха

1

2

3

4

5

6

7

8

95

1-2. Гибридная система

1

Дл
я бе
зо

па

сн

ос

ти

 и

 над
ежн
ост
и

Воздуховпускные

и

воздуховыпускные
вентиляционные

отверстия

охлаждения

гибридной

аккумуляторной  батареи  (тяговой
аккумуляторной

батареи)

расположены

под

задними

сиденьями  и  между  задними
сиденьями  и  напольной  панелью
соответственно.

Если

воздуховпускные

отверстия

заблокированы,

это

может

привести  к  снижению  мощности
гибридной

аккумуляторной

батареи  (тяговой  аккумуляторной
батареи).

Мощность

гибридной

аккумуляторной  батареи  (тяговой
аккумуляторной  батареи)  не  будет
снижена,  даже  если  пространство
между

верхней

частью

воздуховыпускных  вентиляционных
отверстий  сзади  заднего  сиденья  и
напольной  панели  заблокировано
багажом и т.д.

Когда  определенный  уровень  удара  обнаруживается  датчиком
удара,  система  аварийного  отключения  блокирует  подачу  тока
высокого  напряжения  и  выключает  топливный  насос  в  целях
снижения  риска  поражения  электрическим  током  и  утечки  топлива.
Если  сработала  система  аварийного  отключения,  автомобиль  не
запустится  снова.  Для  повторного  пуска  гибридной  системы
обратитесь к дилеру Lexus.

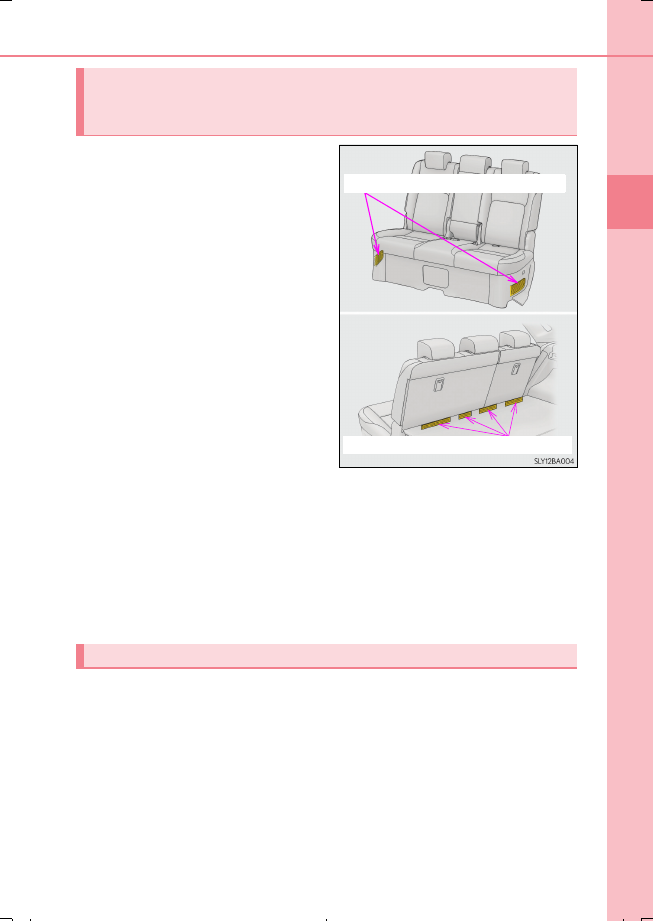

Воздуховпускные  и  воздуховыпускные  вентиляционные
отверстия  гибридной  аккумуляторной  батареи  (тяговой
аккумуляторной батареи)

Воздуховпускные вентиляционные отверстия

Воздуховыпускные вентиляционные отверстия

Система аварийного отключения

96

1-2. Гибридная система

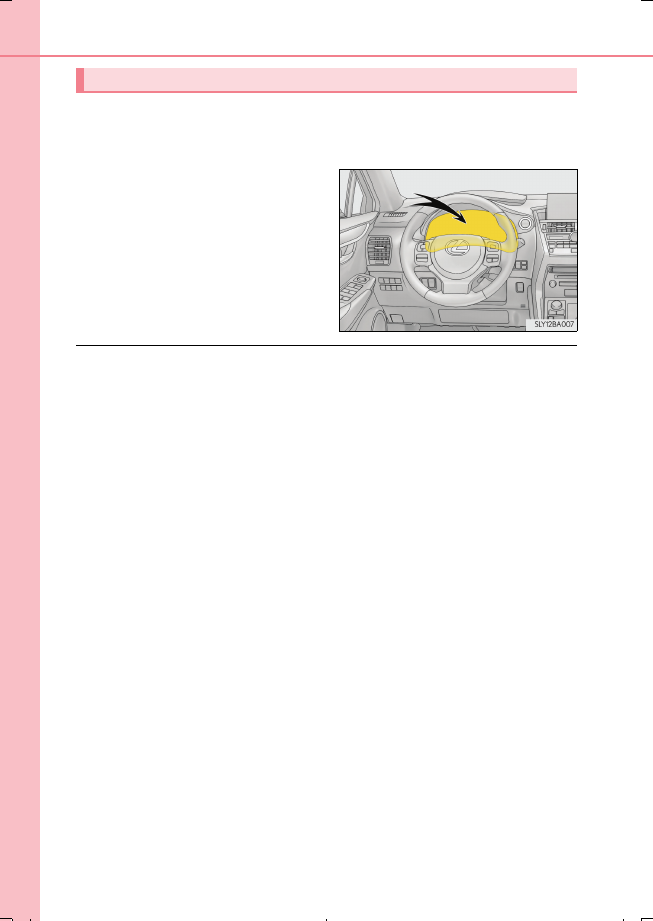

Сообщение отображается автоматически, если в гибридной системе
возникает

неисправность

или

предпринимается

попытка

неправильного управления.

Если  на  многофункциональном
информационном

дисплее

отображается  предупреждающее
сообщение,  прочитайте  его  и
следуйте инструкциям.

■

Если  загорается  сигнальная  лампа,  отображается  предупреждающее
сообщение или отсоединена 12-вольтовая аккумуляторная батарея
Гибридная система может не запуститься. В этом случае попробуйте запустить
систему  снова.  Если  индикатор “READY” не  загорится,  обратитесь  к  дилеру
Lexus.

■

Когда заканчивается топливо
Когда  топливо  закончилось  и  гибридная  система  не  может  быть  запущена,
залейте  по  крайней  мере  столько  бензина,  чтобы  погасла  сигнальная  лампа
низкого  уровня  топлива  (

стр. 701). Если  топлива  мало,  гибридная  система

может не запуститься. (Стандартное количество топлива составляет около 10,1 L
(л),  когда  автомобиль  стоит  на  ровной  поверхности.  Это  значение  может
изменяться,  когда  автомобиль  стоит  на  склоне.  Долейте  еще  топлива,  когда
автомобиль стоит на склоне).

■

Электромагнитные волны

●

Высоковольтные  детали  и  кабели  на  гибридных  автомобилях  имеют
электромагнитное  экранирование,  поэтому  они  излучают  примерно  такое  же
количество электромагнитных волн, что и обычные автомобили с бензиновым
двигателем или бытовые электроприборы.

●

Ваш автомобиль может стать причиной звуковых помех в отдельных элементах
радиооборудования, изготовленных третьими сторонами.

■

Гибридная аккумуляторная батарея (тяговая аккумуляторная батарея)
Гибридная  аккумуляторная  батарея  (тяговая  аккумуляторная  батарея)  имеет
ограниченный  срок  эксплуатации.  Срок  службы  гибридной  аккумуляторной
батареи  (тяговой  аккумуляторной  батареи) может изменяться  в зависимости  от
стиля вождения и условий эксплуатации.

■

Декларация о соответствии
Данная  модель  соответствует  требованиям  относительно  уровня  выброса
водорода  согласно  нормативу ECE100 (Безопасность  электромобилей  на
аккумуляторных источниках питания).

Предупреждающее сообщение гибридной системы

97

1-2. Гибридная система

1

Дл
я бе
зо

па

сн

ос

ти

 и

 над
ежн
ост
и

ПРЕДУПРЕЖДЕНИЕ

■

Меры предосторожности в отношении высокого напряжения
Этот  автомобиль  оборудован  высоковольтными  системами  постоянного  и
переменного  тока,  а  также 12-вольтовой  системой.  Высокое  напряжение
постоянного и переменного тока очень опасно и может вызвать сильные ожоги
и электрический удар, что может привести к смерти или серьезным травмам.

●

Запрещается  касаться,  разбирать,  снимать  или  заменять  высоковольтные
детали, кабели или их разъемы.

●

После пуска гибридная система разогревается до высокой температуры, так
как  в  ней  используется  высокое  напряжение.  Остерегайтесь  как  высокого
напряжения,  так  и  высокой  температуры  и  всегда  следуйте  указаниям
предупреждающих табличек, прикрепленных к автомобилю.

■

Меры предосторожности при аварии
Во  избежание  серьезных  или  смертельных  травм  необходимо  соблюдать
следующие меры предосторожности:

●

Переместите  автомобиль  с  дороги,  переключите  рычаг  переключения
передач в положение P, затяните стояночный тормоз и выключите гибридную
систему.

●

Запрещается касаться высоковольтных деталей, кабелей и разъемов.

●

Если  внутри  или  снаружи  автомобиля  оголились  электрические  провода,
возможен  удар  электрическим  током.  Запрещается  касаться  оголенных
электрических проводов.

●

Если  происходит  утечка  жидкости,  не  касайтесь  ее,  так  как  это  может  быть
концентрированный  щелочной  электролит  из  гибридной  аккумуляторной
батареи (тяговой аккумуляторной батареи). Если он попал вам на кожу или в
глаза,  незамедлительно  смойте  его  большим  количеством  воды  или,  если
возможно, раствором борной кислоты. Затем незамедлительно обратитесь к
врачу.

●

Если  гибридный  автомобиль  загорелся,  как  можно  быстрее  покиньте  его.
Запрещается  пользоваться  огнетушителем,  который  не  предназначен  для
тушения  пожара  электрических  деталей.  Использование  даже  малого
количества воды может быть опасно.

●

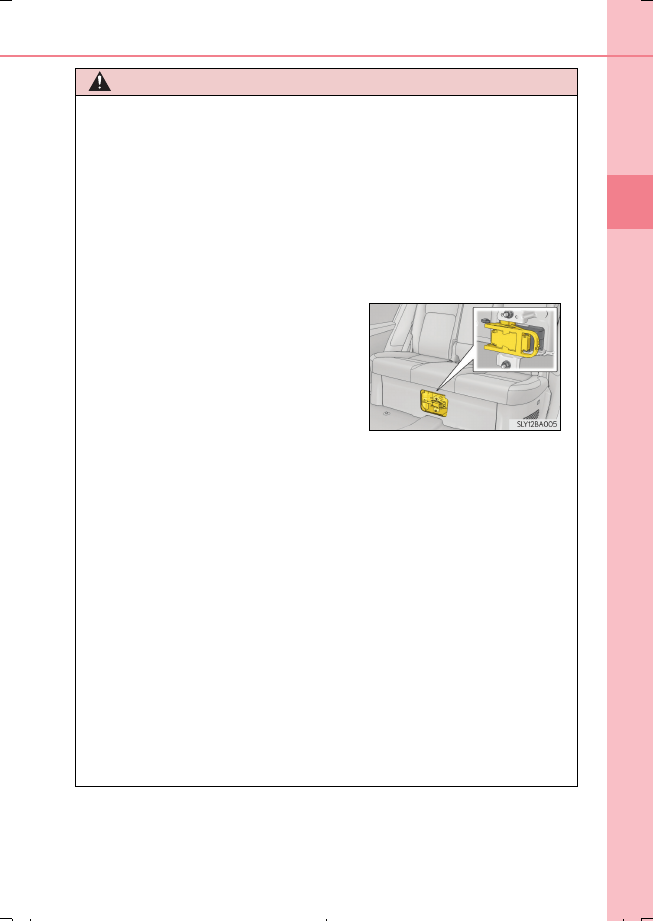

Запрещается  открывать  отверстие  для
доступа

к

сервисной

заглушке,

расположенное  под  задними  сиденьями.
Сервисная заглушка используется только
при

обслуживании

автомобиля

и

находится под высоким напряжением.
