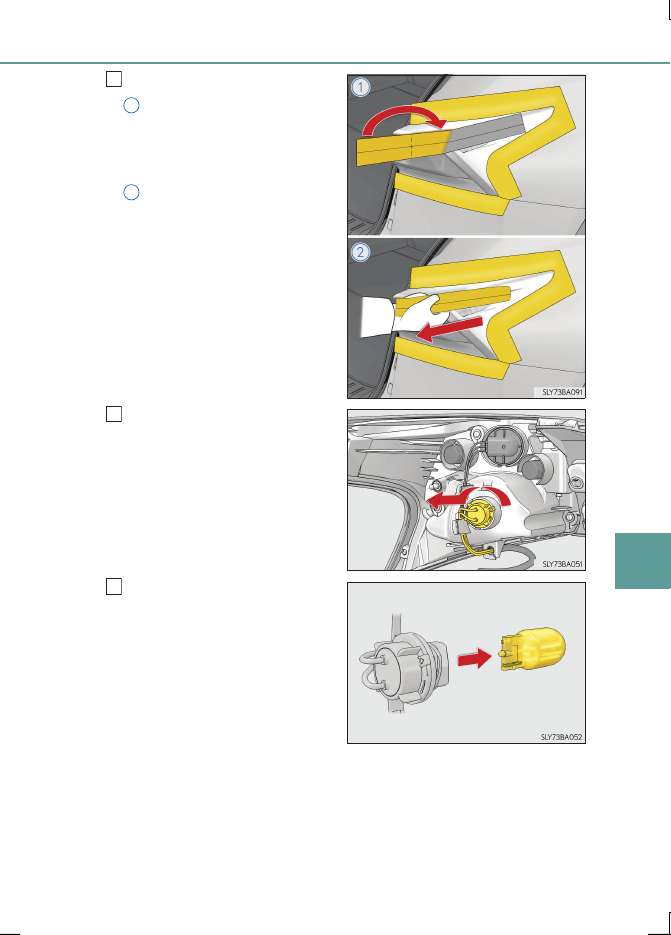

Извлеките блок фонаря.

Прикрепите 2 длинных
куска

маскировочной

ленты  и  сложите  выступ
пополам.

Удерживая

сложенный

пополам

участок,

потяните к задней стороне
рассеивателя и снимите.

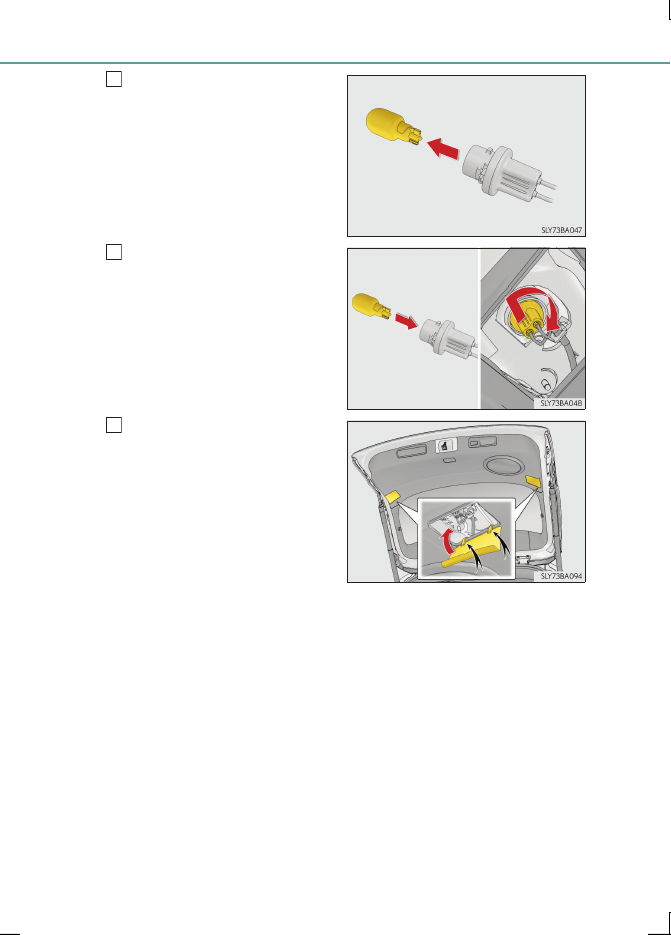

Поверните  цоколь  лампы
против часовой стрелки.

Извлеките лампу фонаря.

4

1

2

5

6

682

7-3. Самостоятельное техническое обслуживание

Замените лампу фонаря.

Поверните

по

часовой

стрелке и установите цоколь
лампы.

Проверьте,

что

провод

зафиксирован на лапке.

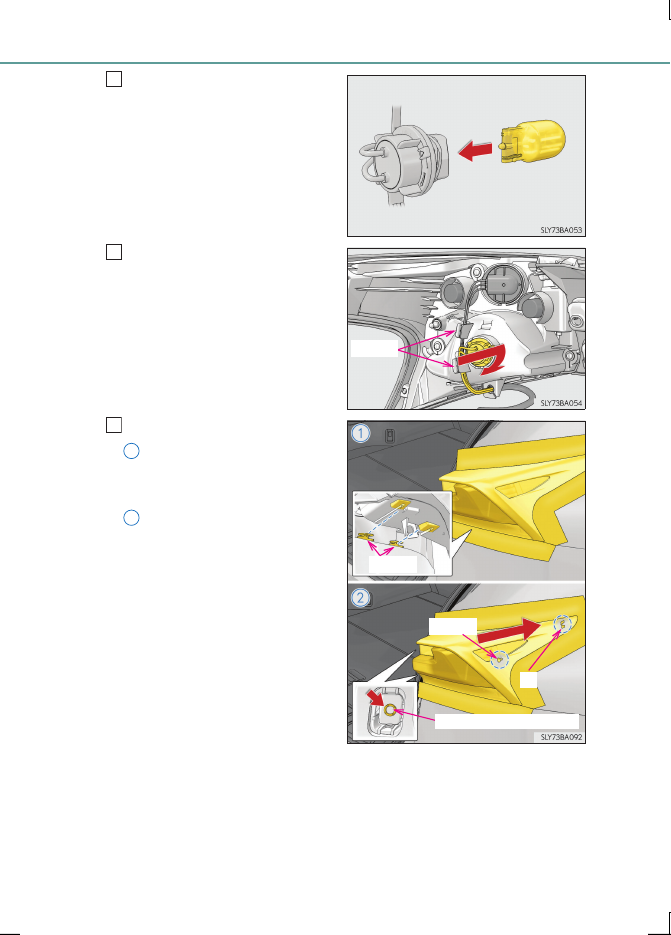

Установите блок фонаря.

Выровняйте  блок  фонаря
с      2  лапками  на  заднем
бампере.

Нажмите  на  блок  фонаря
вперед, нажимая на A.

Проверьте, что уплотнительная
втулка  входит  в  монтажное
отверстие  под  болт  на  блоке
фонаря.

37

Лапка

38

A

Лапка

Лапка

Уплотнительная втулка

9

1

2

683

7-3. Самостоятельное техническое обслуживание

7

Те
хни
чес

кое
 об
сл

уж
ив

ани

е

 и

 ух

од

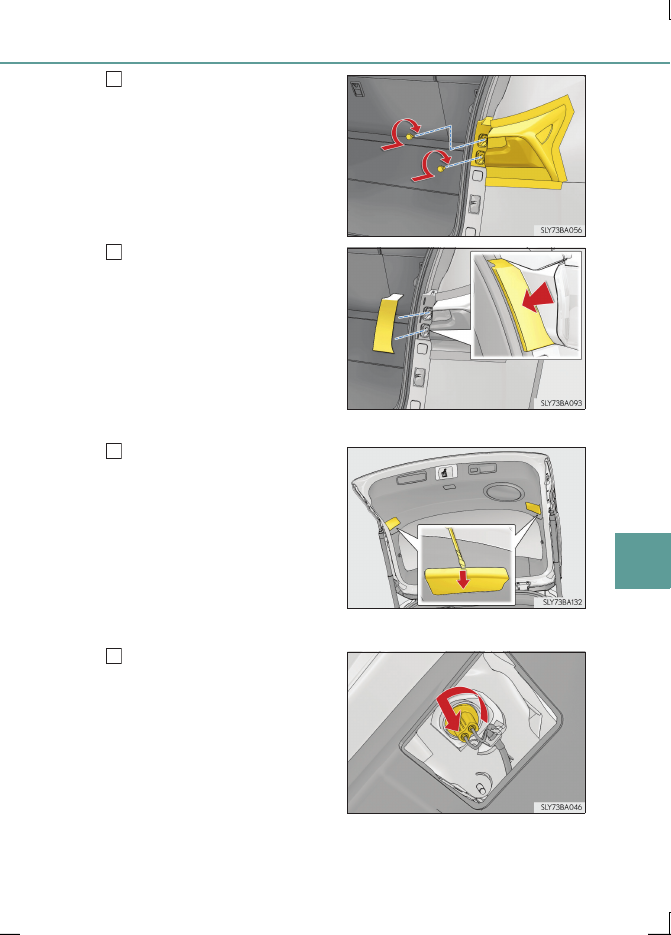

Установите 2 болта.

Установите крышку.

■

Фонарь заднего хода

Откройте  дверь  багажного
отделения

и

снимите

крышку.

Нажмите  на  паз  на  крышке  и
снимите ее.

В  целях  зашиты  рекомендуется
обернуть  наконечник  отвертки
тканью  и  т.д.  во  избежание
появления

царапин

на

автомобиле.

Поверните  цоколь  лампы
против часовой стрелки.

10

11

1

2

684

7-3. Самостоятельное техническое обслуживание

Извлеките лампу фонаря.

Замените  лампу  фонаря  и
установите цоколь лампы.

Установите  крышку  двери
багажного отделения.

Выровняйте 2 лапки на крышке и
установите.

3

4

5
