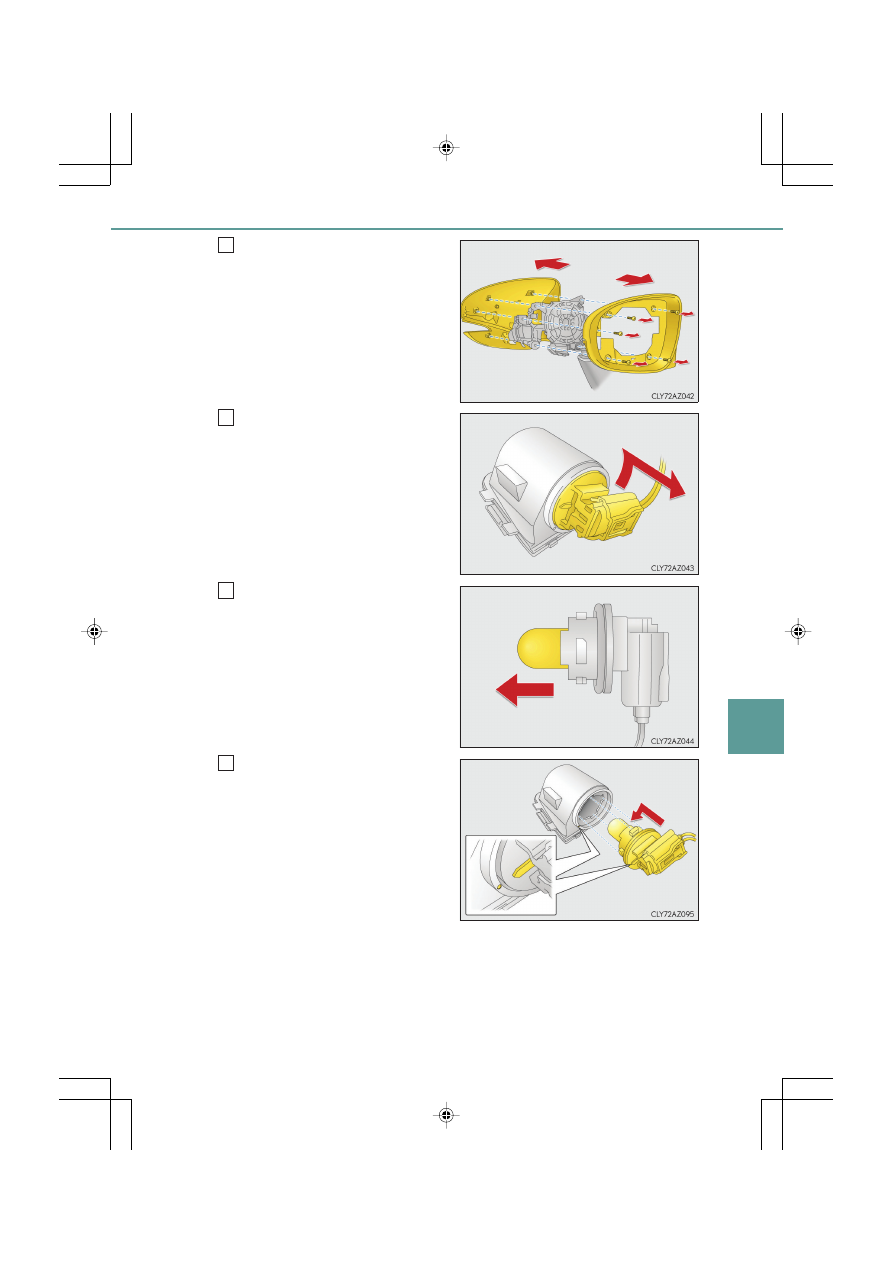

Вывинтите 5 винтов

и

снимите  внешнюю  крышку
зеркала

и

крышку

за

зеркалом.

Поворачивайте

цоколь

лампы

против

часовой

стрелки.

Извлеките лампу.

Установите  новую  лампу,  а
затем  установите  патрон
лампы  в  ламповый  блок,
вставив

и

поворачивая

цоколь  лампы  по  часовой
стрелке.

При

установке

патрона,

совместите  метки  на  корпусе  и
патроне.

4

5

6

7

570

7-3. Самостоятельное техническое обслуживание

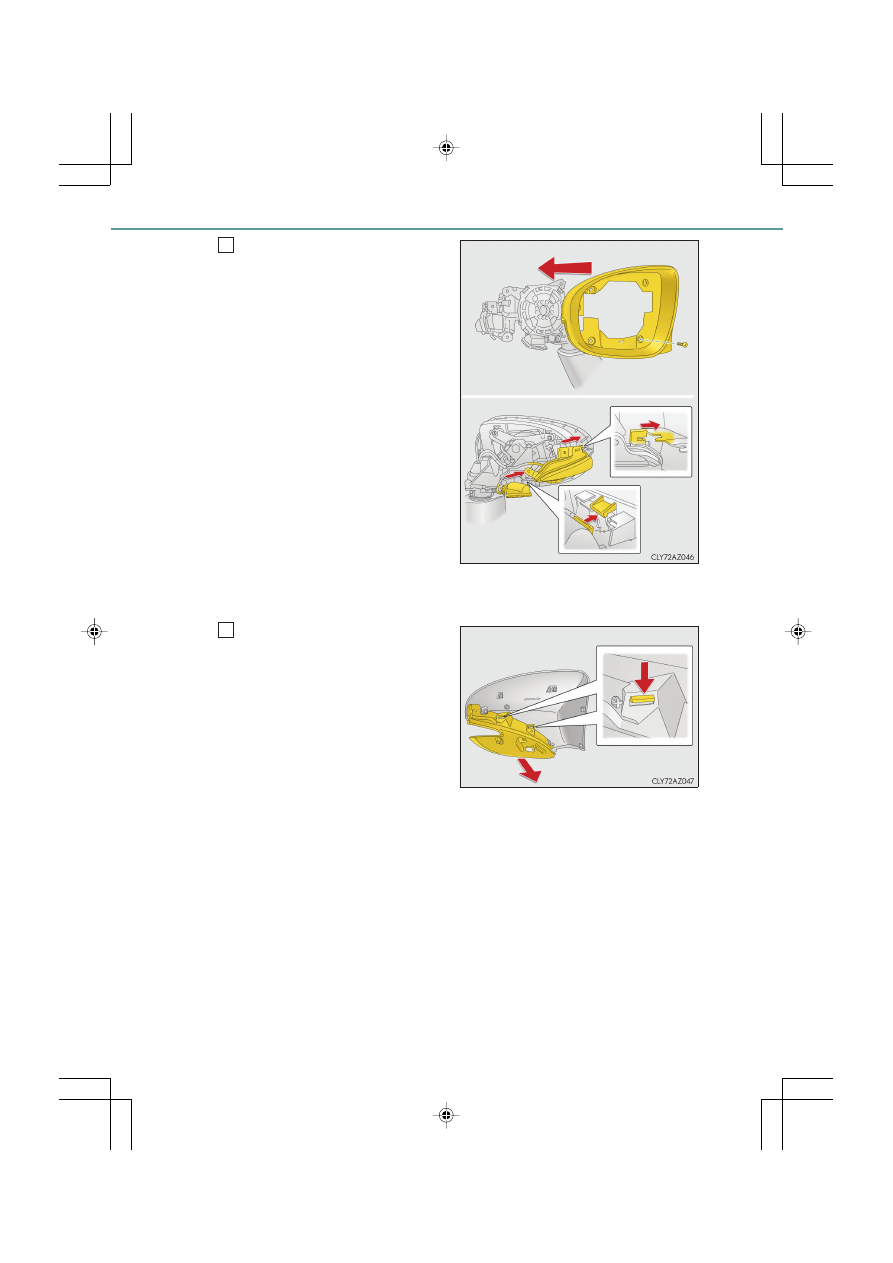

Установите

козырек

на

зеркало, зафиксируйте его с
помощью

винта,

и

установите

боковой

указатель

поворота

и

внешней подсветки порогов.

Используйте только то положение
винта, показанное на рисунке.

Совместите  выступы  на  блоке
бокового  указателя  поворота  и
крышку и установите ее.

Заблокируйте

паз

на

блоке

внешней  подсветки  порогов  с
помощью  защелок  на  крышке  и
закрепите ее.

После  установки  блока  внешней
подсветки порогов, включите его и
визуально  проверьте,  нет  ли
утечки света через цоколь лампы.

Отсоедините

защелки

и

отделите  верхние  и  нижние
части

внешней

крышки

зеркал.

8

9

571

7-3. Самостоятельное техническое обслуживание

7

Те

хн

ич

ес

ко

е о

бслуж

ив

ан

ие

 и

 ухо
д за

 ав

том

об

ил

ем

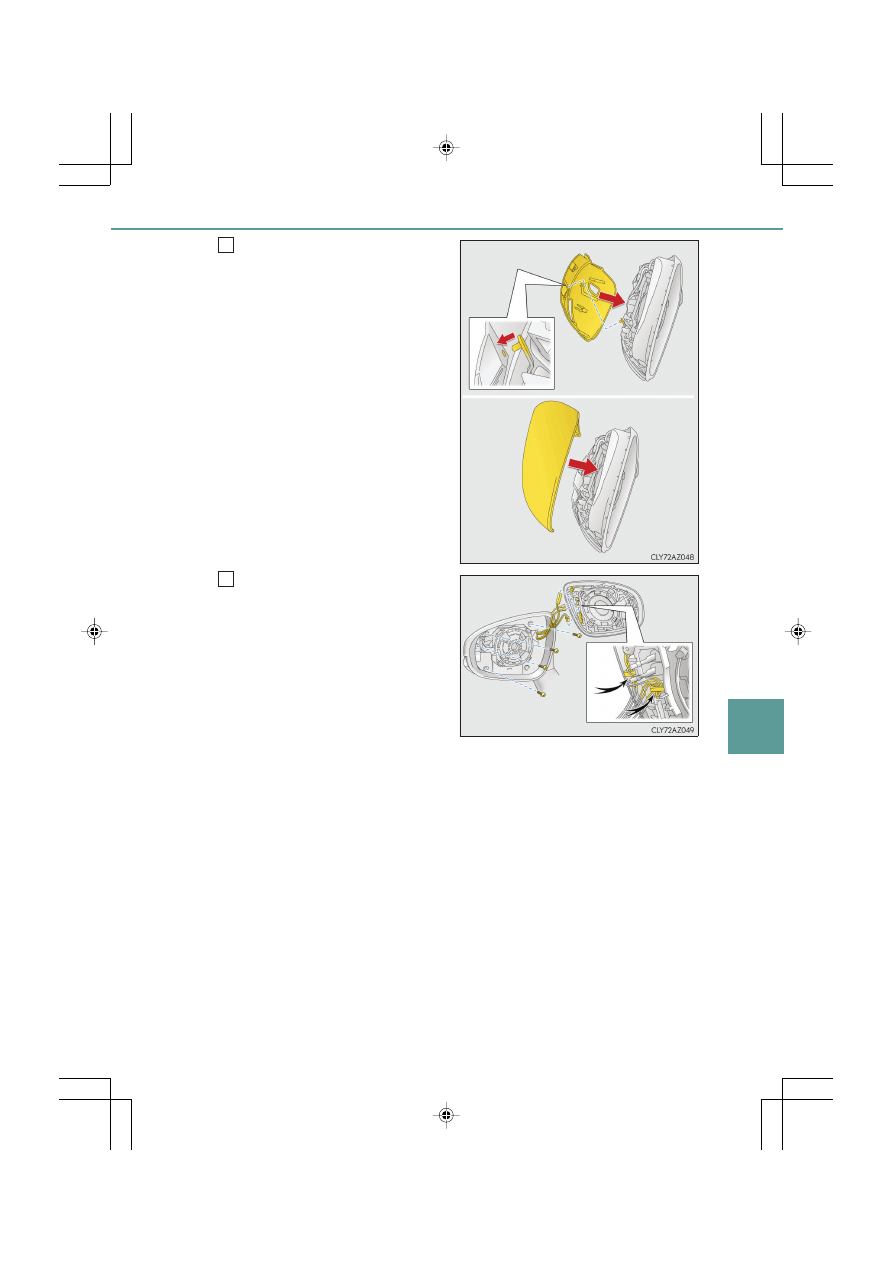

Установите

внешнюю

крышку  зеркала,  установив
сначала  нижнюю  сторону,  а
затем  установив  верхнюю
сторону.

При  установке  нижней  части
крышки,  вставьте  вилку  бокового
указателя поворота в отверстие в
крышке.

Закрепите крышку винтами и
подсоедините

контакты

обратно.

Закрепите

провода

путем

переустановки

на

крючки

с

обратной  стороны  поверхности
зеркала, так как они были.

10

11

572

7-3. Самостоятельное техническое обслуживание

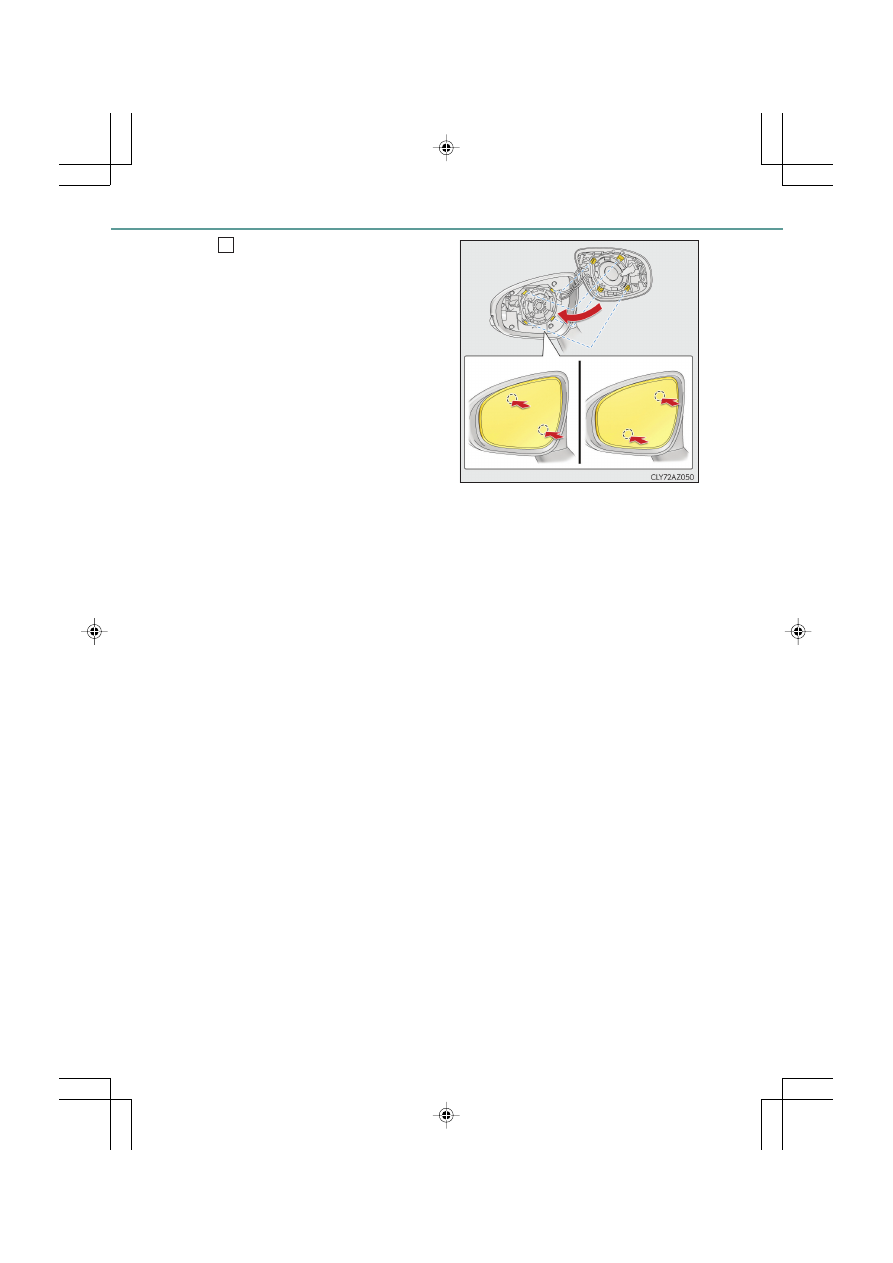

Совместите

выступы,

и

закрепите

зеркало,

надавливая

на

каждую

диагонально
противоположную

пару

защелок по порядку.

Обязательно  вставляйте  их  так,
как  показано  на  рисунке,  и
вставьте их до щелчка.

Если Вы не услышите щелчок, не
прилагайте  усилий  на  защелки.
Вместо  этого,  выньте  зеркало  и
убедитесь,  что  защелки  были
совмещены.

После  закрепления  зеркала,  снимите  защитную  ленту,  нанесенную  на
нижнюю часть крышки зеркала.

■

Замена перечисленных ниже ламп

Если  какая-либо  из  перечисленных  ниже  ламп  перегорела,
обратитесь  к  любому  официальному  дилеру Lexus, специалисту
ремонтной службы или в другой квалифицированный и технически
оснащенный сервисный центр, чтобы произвести замену.
● Фары
● Передние огни и дневные ходовые фонари
● Боковые указатели поворота
● Передние противотуманные фары (при наличии)
● Стоп-сигналы/задние фонари
● Задние фонари
● Задний противотуманный фонарь
● Верхний стоп-сигнал
● Подсветка номерного знака

12
