Jacking

General

  WARNING: The following instructions must be adhered to before raising the vehicle off the ground:

Position vehicle on a solid, level surface.
Apply the parking brake.
Select 'P' - PARK on automatic transmission selector and 'H' High on transfer case.

  WARNING: If the drive shaft(s) are to be disconnected, it will be necessary to raise all four wheels off the

ground in order that the shaft(s) can be rotated. DO NOT use the customer jack and ensure that the vehicle is
adequately supported on axle stands. With the vehicle raised, it will be necessary to release the park brake and
select Neutral - 'N' in the main transmission to enable the drive shaft(s) to be rotated

  CAUTION: To avoid damage to the underbody components of the vehicle, the following instructions must

be adhered to:

  CAUTION: Do not position jacks or axle stands under the following components:

Body structure other than any approved jacking or lifting points
Bumpers

Fuel lines

Fuel tank

Brake lines

Front or rear suspension arms

Steering linkage

Transfer case

Front or rear differential units

Transmission

Engine oil pan - See note below

NOTE:



For certain repair operations, it may be necessary to support the engine under the oil pan. In this case, a block of
hardwood or a rubber pad must be positioned on the jack lifting pad to protect the oil pan.

Vehicle jack

  WARNING: Never work under a vehicle supported solely by the vehicle jack.

Hydraulic jack

A hydraulic jack with a minimum lifting capacity of 1500 kg, (3,300 lbs) must be used.

  WARNING: Do not commence work on the underside of the vehicle until suitable axle stands have been

placed in the correct position.

  WARNING: Always chock the wheels when jacking. The parking brake may be ineffective when the wheel(s)

are off the ground.

Raising and Supporting the Vehicle

To assist in raising the vehicle, jacking points are provided as shown in the following illustrations.

Raising the Front of the Vehicle

Apply the parking brake.

Select 'P' - PARK on automatic transmission selector.

  WARNING: Always chock the rear wheels when jacking the front of the vehicle.

Position the lifting pad of the hydraulic jack in the centre of the recess in the engine undershield.

NOTE:



If the engine undershield has been removed, position the jack lifting pad in the centre of the front cross beam.

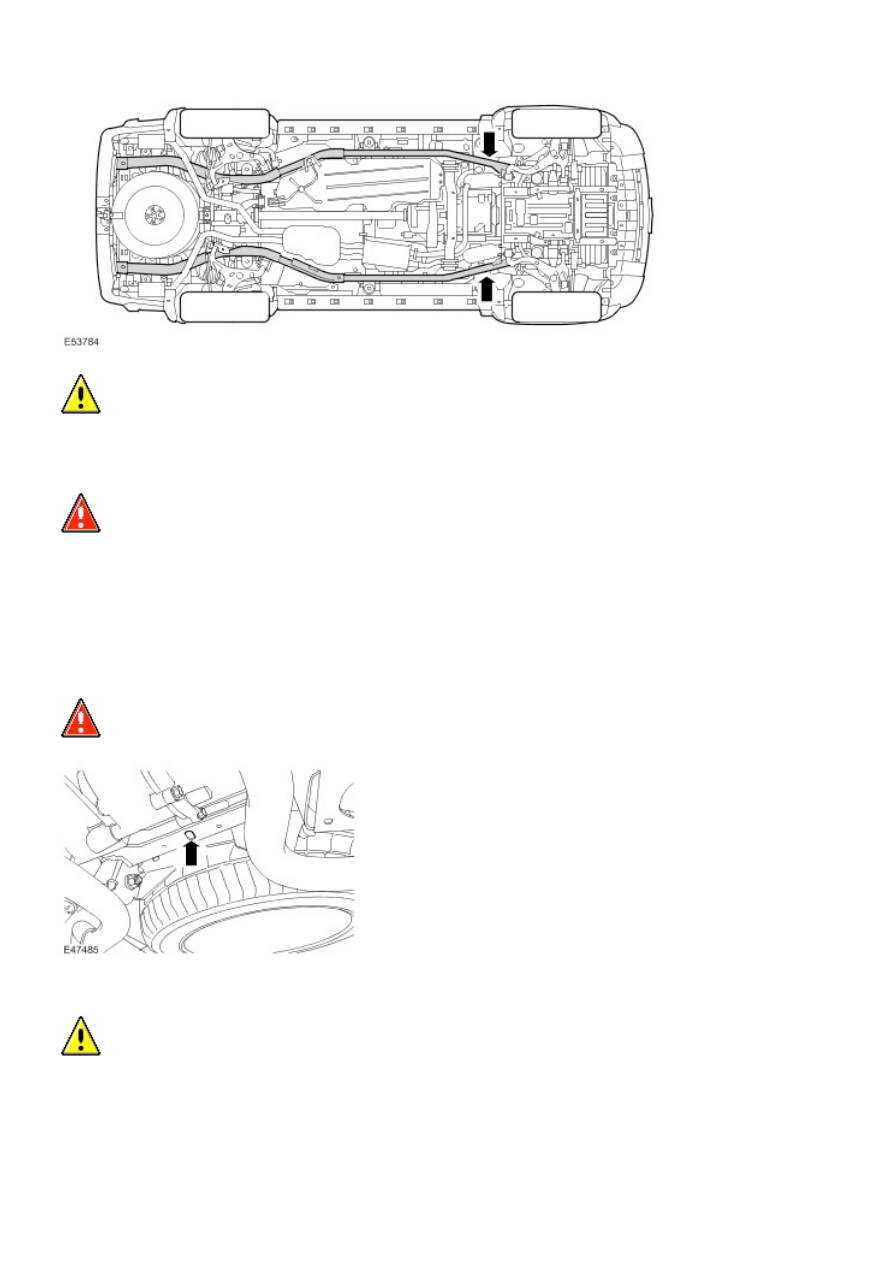

With the vehicle raised to the desired height, position axle stands at positions shown.

the longitudinal members.

Carefully lower jack until vehicle rests on axle stands.

  WARNING: Before commencing work on the underside of the vehicle, ensure that axle stands are correctly

positioned and vehicle is securely supported.

Reverse procedure when removing vehicle from stands.

Raising the Rear of the Vehicle

Select 'P' - PARK on automatic transmission selector.

  WARNING: Always chock the front wheels when jacking the rear of the vehicle.

Position the lifting pad of the hydraulic jack under the centre of the rear cross member as shown.

  CAUTION: Take care that the lifting pad of the jack is of a suitable size to avoid damaging the heat shield. It

is not advisable to use a spacer block between the lifting pad and the rear cross member as this may result in
some vehicle instability.

  CAUTION: Position suitable material between axle stands and longitudinal members to prevent damage to

the longitudinal members.

Carefully lower jack until vehicle rests on axle stands.

  WARNING: Before commencing work on underside of vehicle, ensure that axle stands are correctly

positioned and vehicle is securely supported.

Reverse procedure when removing vehicle from stands.

Raising Vehicle - One Wheel/side

Apply the parking brake.

Select 'P' - PARK on automatic transmission selector.

  WARNING: Always chock the wheels which are not to be raised.
