Range Rover Sport. Manual - part 33

1 .

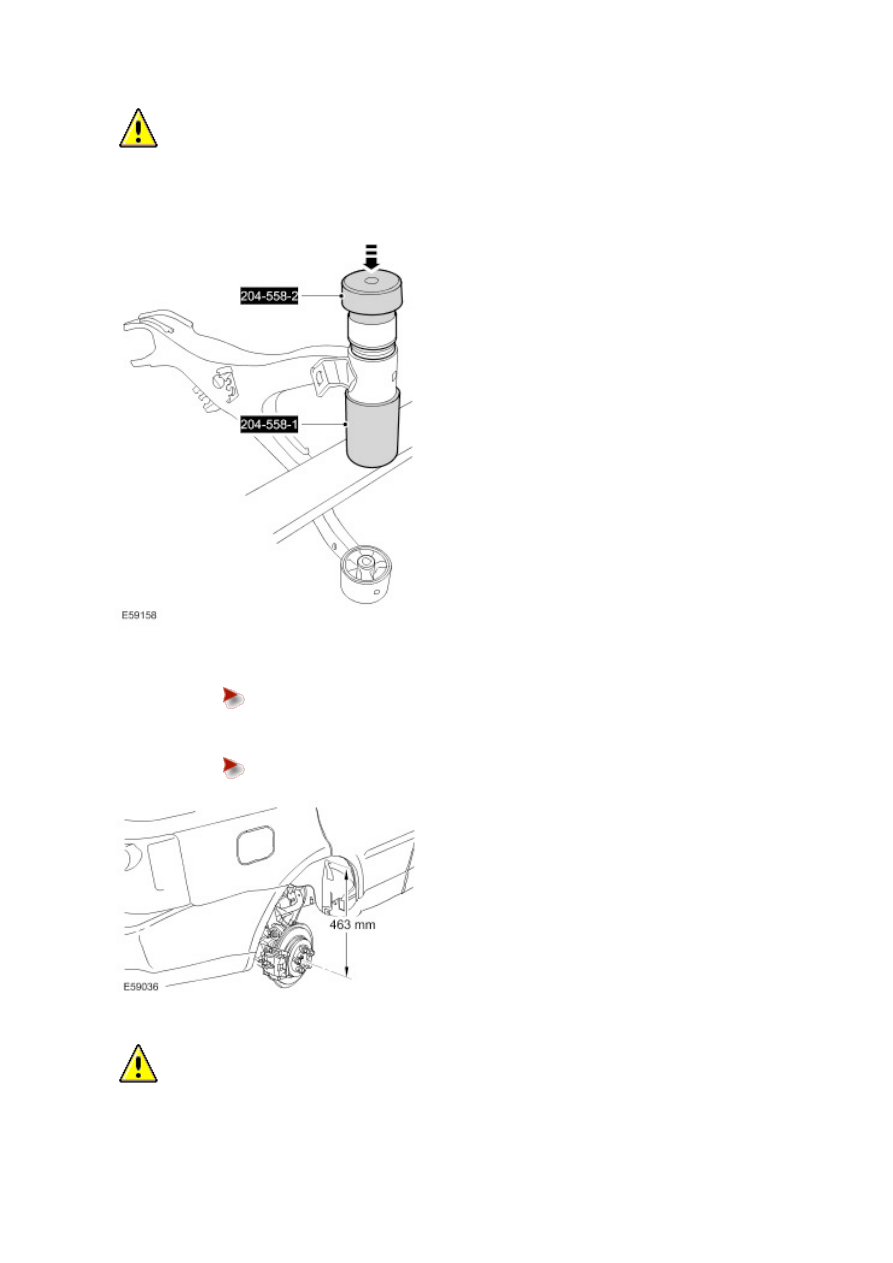

  CAUTION: Make sure the bush is correctly aligned.

  CAUTION: Make sure the correct special tool is used to install the bushings to the correct depth.

Using the special tools, install the rear upper arm front bushing.

  CAUTION: Make sure the chamfered side of the ball joint is installed to the chamfered side of the

rear upper arm.

Using the special tools, install the rear upper arm rear bushing.

3 . Install the LH upper arm.



Fit the bolts but do not fully tighten at this stage.

4 . Set the height, between the center of the halfshaft end and the edge of the fender trim, to 463 mm (18.23'').



Support with an axle stand.

5
.

  CAUTION: Ensure the ball joint seal is not damaged. A damaged seal will lead to the premature

failure of the joint.

Connect the upper arm and wheel knuckle.

Align the bolt to the marks made previously.



Tighten the bolt to 133 Nm (98 lb.ft).

6 . Tighten the upper arm front bolt to 175 Nm (129 lb.ft).

7 . Tighten the upper arm rear bolt to 275 Nm (203 lb.ft).

8 . Secure the wheel speed sensor lead.

9 . Secure the brake pad wear indicator sensor lead.

10 . Connect the height sensor link.

11 . Install the brake tube.



Tighten the brake tube unions to 18 Nm (13 lb.ft).

12 . Install the RH upper arm.

For additional information, refer to

Upper Arm (64.35.60)

13 . Install the wheels and tires.



Tighten the wheel nuts to 140 Nm (103 lb.ft).

Wheel Knuckle (64.35.10)

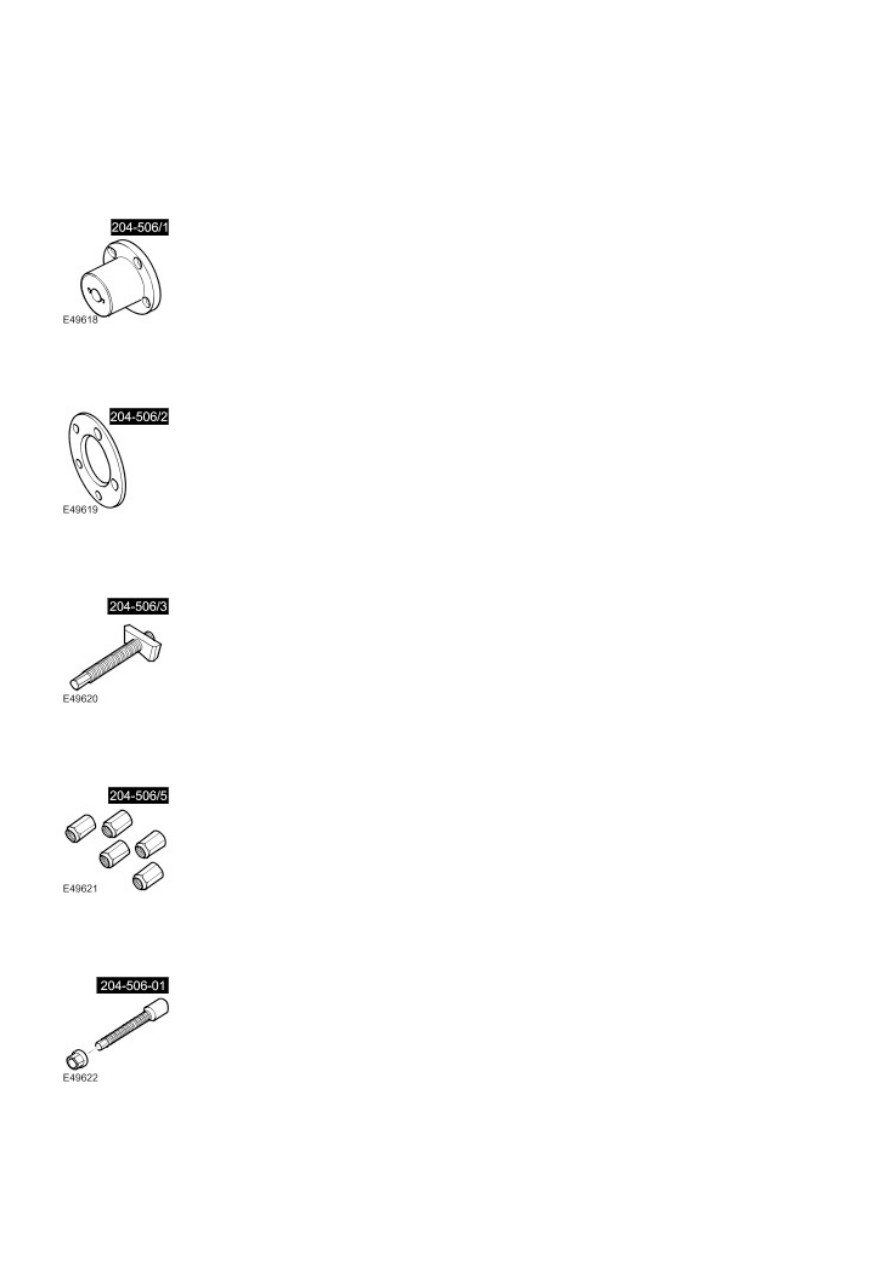

Special Service Tools

Halfshaft remover/replacer
204-506/1 (LRT-60-030/1)

Halfshaft remover/replacer
204-506/2 (LRT-60-030/2)

Halfshaft remover/replacer
204-506/3 (LRT-60-030/3)

Retainers - halfshaft remover/replacer
204-506/5 (LRT-60-030/5)

Halfshaft installer adapter
204-506-01
