Align the bolt to the marks made previously.



Tighten the bolt to 133 Nm (98 lb.ft).

4 . Tighten the upper arm front bolt to 175 Nm (129 lb.ft).

5 . Tighten the upper arm rear bolt to 275 Nm (203 lb.ft).

6 . Secure the wheel speed sensor lead.

7 . Secure the brake pad wear indicator sensor lead.

8 . Connect the height sensor link.

9 . Install the brake tube.



Tighten the brake tube unions to 18 Nm (13 lb.ft).

10 . Bleed the brake system.

For additional information, refer to

Brake System Bleeding - Vehicles With: Standard Brakes (70.25.02)

11 . Install the wheel and tire.



Tighten the wheel nuts to 140 Nm (103 lb.ft).

12 . Carry out the wheel alignment procedure.

Lower Arm (64.35.54)

Removal

1
.

  WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle

on safety stands.

Raise and support the vehicle.

2 . Remove the wheel and tire.

3 .

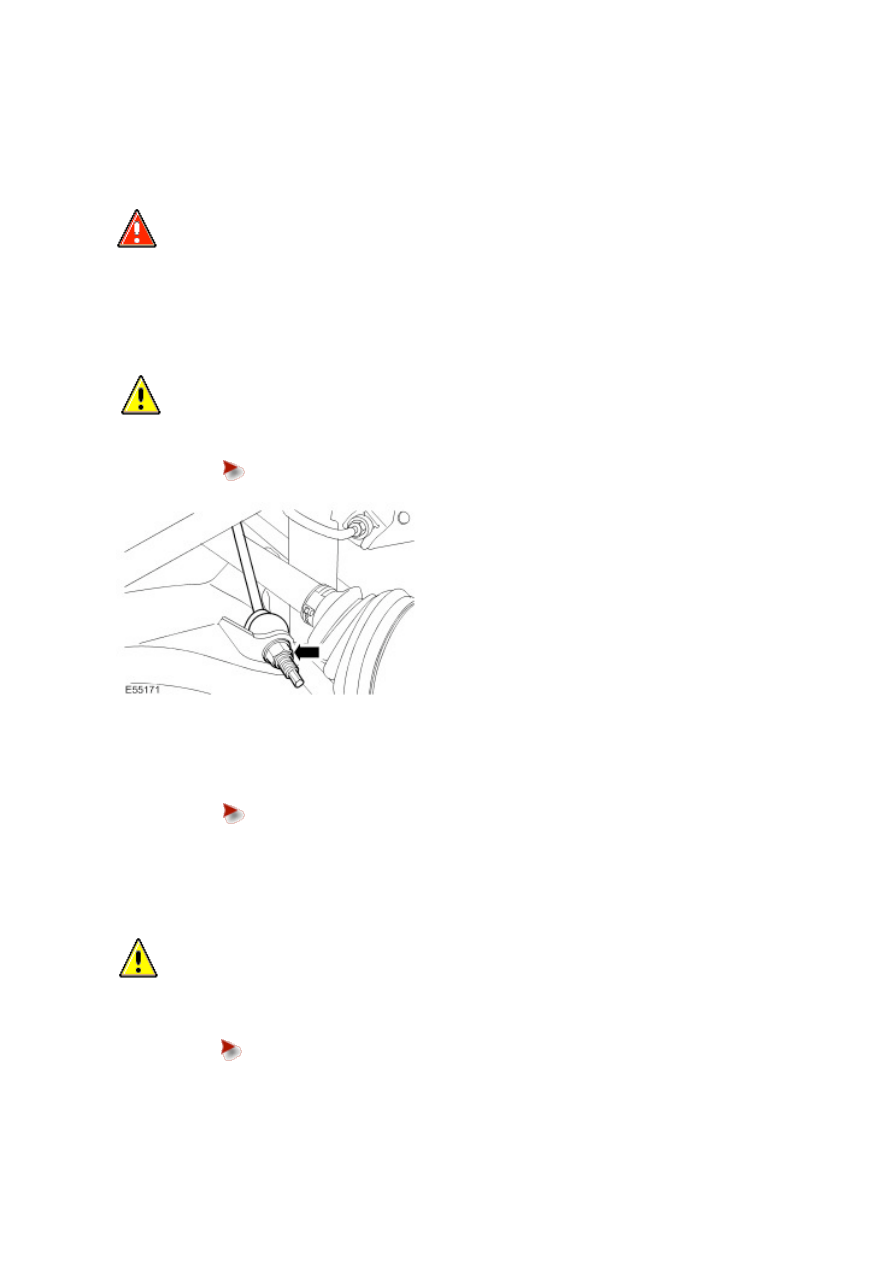

  CAUTION: Use a wrench on the hexagon provided to prevent the ball joint rotating.

Release the stabilizer bar link.



Remove and discard the retaining nut.

4 . Loosen the 2 lower arm bolts.

5 . Disconnect the shock absorber and spring assembly from the lower arm.



Remove the nut and bolt.

6 . Release the parking brake cable.

7 . Remove the 2 lower arm bolts.

8
.

  CAUTION: Ensure the ball joint seal is not damaged. A damaged seal will lead to the premature

failure of the joint.

Release the knuckle from the lower arm.



Remove the bolt.

9 . Remove the lower arm.

1 . Install the lower arm.



Fit the bolts but do not fully tighten at this stage.

2
.

  CAUTION: Ensure the ball joint seal is not damaged. A damaged seal will lead to the premature

failure of the joint.

Connect the lower arm to the wheel knuckle.



Tighten the bolt to 175 Nm (129 lb.ft).

3 . Connect the shock absorber and spring assembly to the lower arm.



Tighten the nut and bolt to 300 Nm (221 lb.ft).

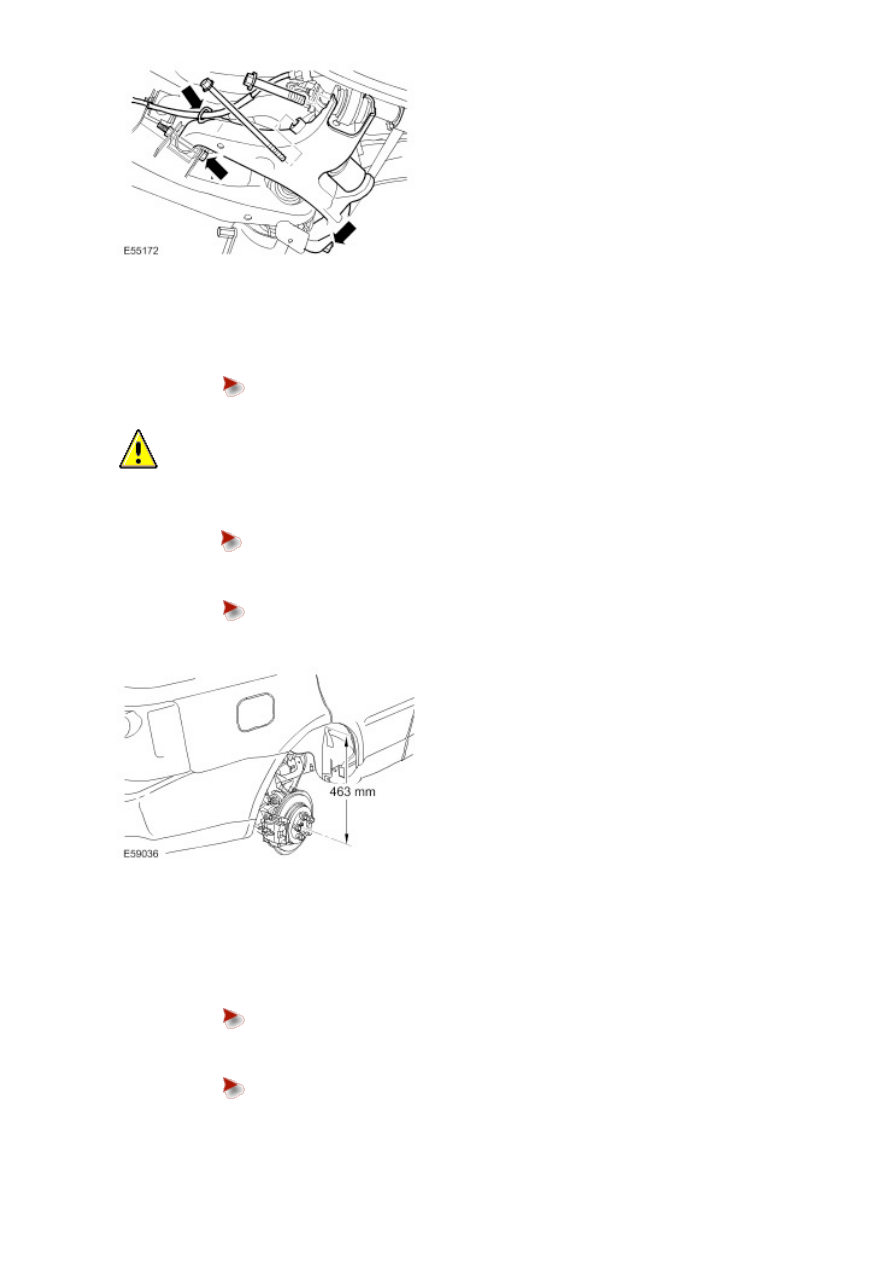

4 . Set the height, between the center of the halfshaft end and the edge of the fender trim, to 463 mm (18.23'').

5 . Tighten the lower arm bolts to 275 Nm (203 lb.ft).

6 . Secure the parking brake cable.

7 . Connect the stabilizer link.



Install a new nut and tighten to 115 Nm (85 lb.ft).

8 . Install the wheel and tire.



Tighten the wheel nuts to 140 Nm (103 lb.ft).

9 . Carry out the wheel alignment procedure.
