Range Rover Sport. Manual - part 8



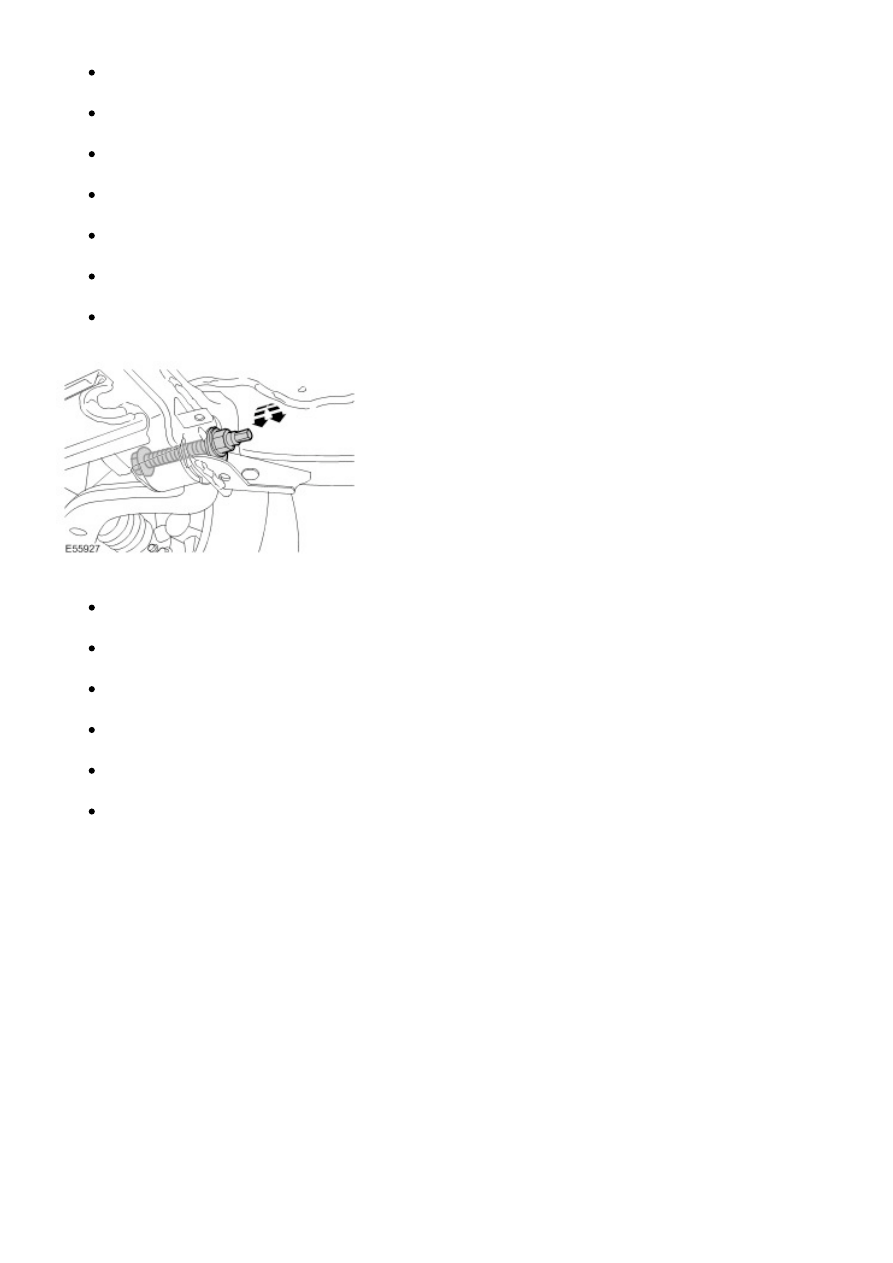

Loosen the toe link adjustment locking nut.



Rotate the toe link inner ball joint until the correct rear toe value is obtained.



Tighten the toe link adjustment locking nut to 130 Nm (96 lb.ft).



Repeat the above procedure for the other side.



Repeat the rear toe measurement.

10.  Adjust the front camber.



Loosen the lower arm front camber adjusting bolt.



Rotate the front camber adjusting bolt until the correct value is obtained.



Tighten the lower arm front camber adjusting bolt to 275 Nm (203 lb.ft).



Repeat the above procedure for the other side.

11.  Adjust the front castor.

Loosen the lower arm rear castor adjusting bolt.



Rotate the castor adjusting bolt until the correct value is obtained.



Tighten the lower arm rear castor adjusting bolt.



Repeat the above procedure for the other side.



Repeat the castor measurement.



Repeat the above procedure until both castors achieve the correct value.



Tighten the lower arm rear castor adjusting bolts to 275 Nm (203 lb.ft).

12.  Align the steering to straight ahead.



Measure the length of the exposed thread on each track rod.



If the exposed thread lengths differ by more than two millimeters:



Stage one: Loosen one track rod end locking nut.



Stage two: Rotate the track rod until the lengths of the exposed threads on both track rods are equal.



Stage three: Tighten the track rod end locking nut.



Stage four: Rotate the steering wheel until both front toe measurements are equal.

Steering Wheel (57.61.01)





Align the steering wheel to straight ahead.

14.  Adjust the front toe.



Loosen the track rod end locking nuts.



Rotate the track rods to adjust each individual front toe to the correct value.



Tighten the track rod end locking nuts to 53 Nm (39 lb.ft).

15.  Check the air suspension ride height.

Ride Height Adjustments (60.90.03)



16.  Check, and if necessary, repeat the wheel alignment procedure until the correct values are obtained.

17.

safety stands.

Raise and support the vehicle.

18.  Remove the rear wheels and tires.

19.  Tighten the rear camber adjusting bolts to 133 Nm (98 lb.ft).

20.  Install the wheels and tires.



Tighten the wheel nuts to 140 Nm (103 lb.ft).

21.  Calibrate the steering angle sensor using T4.
