PANEL REPAIRS

11

REPAIR

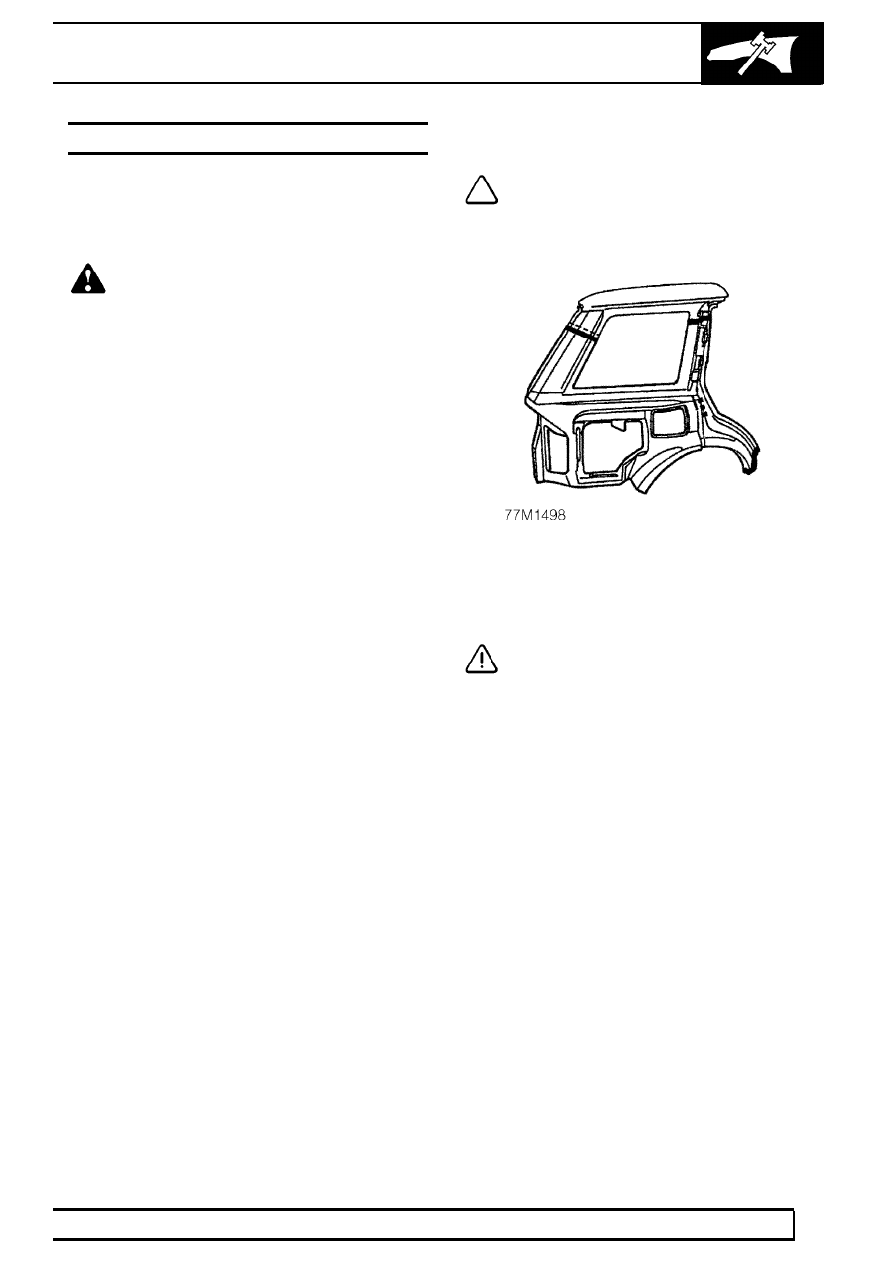

REAR QUARTER REPAIR PANEL

Remove

1. Disconnect battery earth lead.
2. Raise rear of vehicle.

WARNING: Support on safety stands.

3. Disconnect all ECUs.
4. Disconnect airbags and sensor system.
5. Disconnect alternator.
6. Remove tailgate - lower.

See CHASSIS AND

BODY, Repair.

7. Remove tailgate - upper.

See CHASSIS AND

BODY, Repair.

8. Remove parcel tray support and trim.

See

CHASSIS AND BODY, Repair.

9. Remove ’E’ post - exterior trim.

See CHASSIS

AND BODY, Repair.

10. Remove ’D’ and ’E’ post trims.

See CHASSIS

AND BODY, Repair.

11. Remove wheel arch liner - rear.

See CHASSIS

AND BODY, Repair.

12. Remove rear quarterlight.

See CHASSIS AND

BODY, Repair.

13. Remove rear quarter rubbing strip.

See

CHASSIS AND BODY, Repair.

14. Remove rear bumper valance.

See CHASSIS

AND BODY, Repair.

15. Remove rear seat belt - left hand or right hand.

See CHASSIS AND BODY, Repair.

16. Remove sunroof drain tube - rear.

See

CHASSIS AND BODY, Repair.

Refit

NOTE: In this operation, the rear quarter
repair panel, outer quarter and rear quarter
repair panel are replaced in combination.

17. Cut new rear quarter repair panel to form MIG

welded butt joints with existing panels.

CAUTION: Do NOT cut into the inner
quarter during this operation.

18. Reverse removal procedure.
19. Remove stands and lower vehicle.

77

PANEL REPAIRS

NEW RANGE ROVER

12

REPAIR

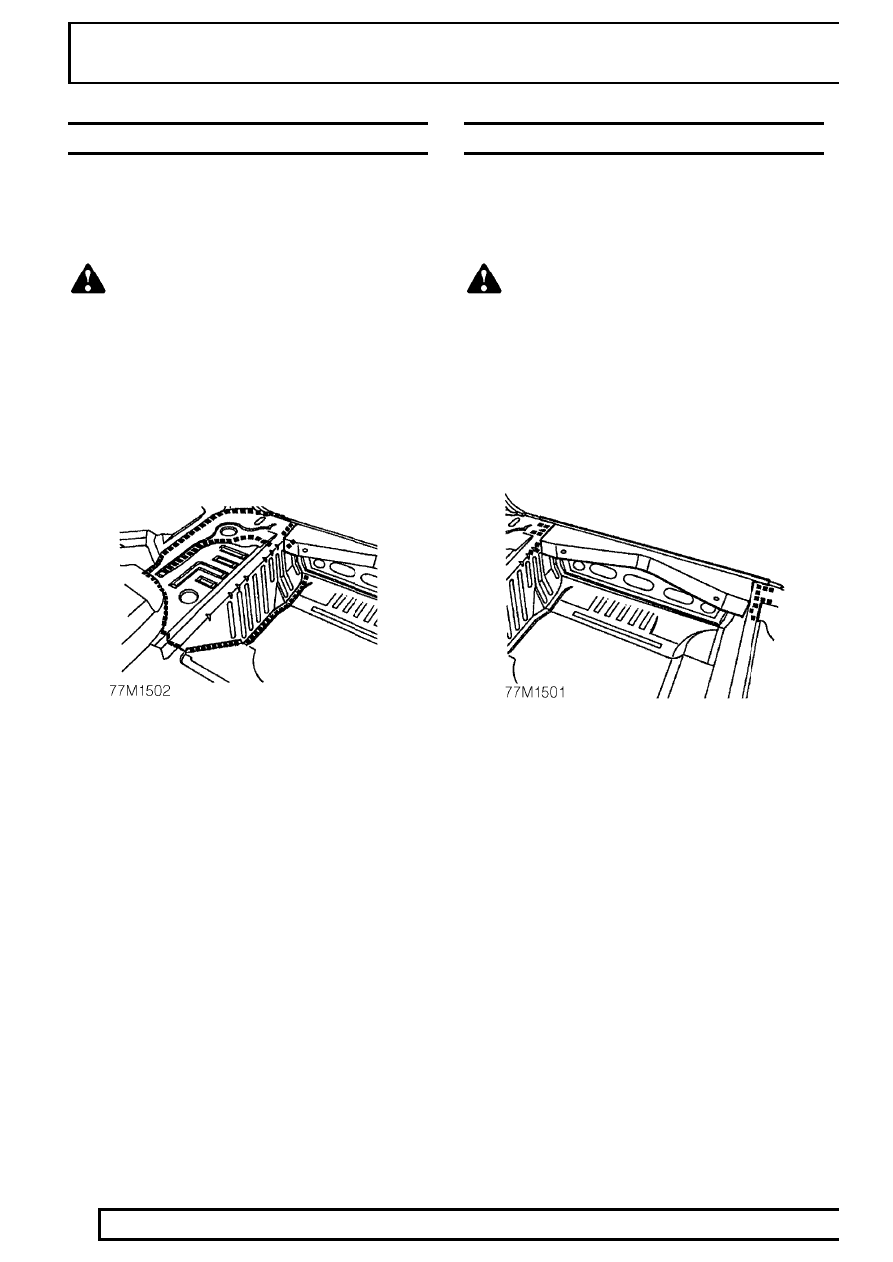

LOAD FLOOR SIDE

Remove

1. Disconnect battery earth lead.
2. Raise rear of vehicle.

WARNING: Support on safety stands.

3. Disconnect all ECUs.
4. Disconnect airbags and sensor system.
5. Disconnect alternator.
6. Remove tailgate - lower.

See CHASSIS AND

BODY, Repair.

7. Remove rear bumper valance.

See CHASSIS

AND BODY, Repair.

Refit

8. Prepare and clean panel mating faces. Punch or

drill holes in new rear floor panel for plug welding
as shown. Plug weld also to spare wheel well
edges using holes left by spot weld cutter.

9. Reverse removal procedure.

10. Remove stands and lower vehicle.

REAR CROSSMEMBER PANEL

Remove

1. Disconnect battery earth lead.
2. Raise rear of vehicle.

WARNING: Support on safety stands.

3. Disconnect all ECUs.
4. Disconnect airbags and sensor system.
5. Disconnect alternator.
6. Remove tailgate - lower.

See CHASSIS AND

BODY, Repair.

7. Remove rear bumper valance.

See CHASSIS

AND BODY, Repair.

Refit

8. Prepare and clean panel joint faces. Punch or

drill holes in new rear crossmember panel for
plug welding as shown.

9. Reverse removal procedure.

10. Remove stands and lower vehicle.

PANEL REPAIRS

13

REPAIR

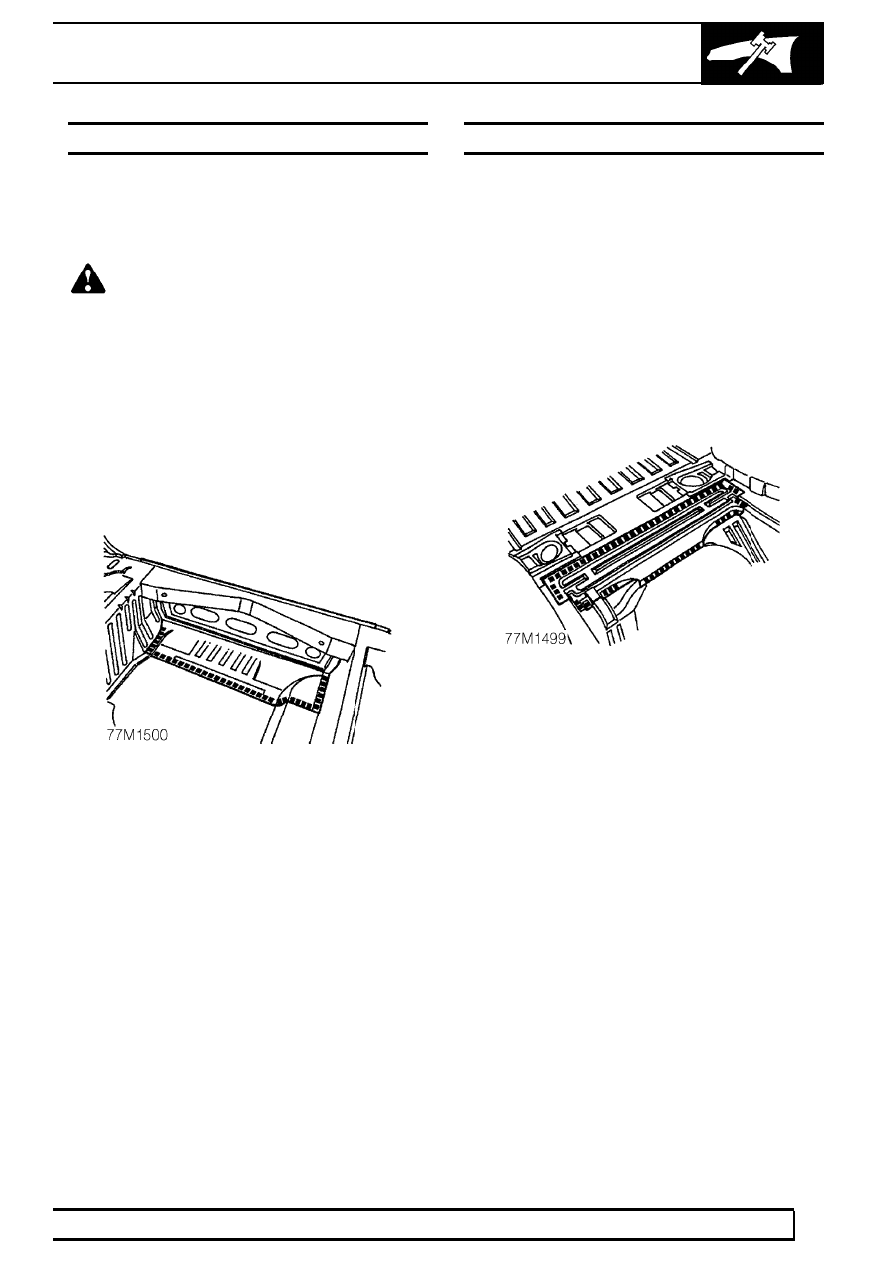

REAR FLOOR EXTENSION PANEL

Remove

1. Disconnect battery earth lead.
2. Raise rear of vehicle.

WARNING: Support on safety stands.

3. Disconnect all ECUs.
4. Disconnect airbags and sensor system.
5. Disconnect alternator.
6. Remove tailgate - lower.

See CHASSIS AND

BODY, Repair.

7. Remove rear bumper valance.

See CHASSIS

AND BODY, Repair.

Refit

8. Prepare and clean panel joint faces. Punch or

drill holes in new rear crossmember extension
panel for plug welding as shown.

9. Reverse removal procedure.

10. Remove stands and lower vehicle.

SPARE WHEEL CLOSING PANEL

Remove

1. Disconnect battery earth lead.
2. Disconnect all ECUs.
3. Disconnect airbags and sensor system.
4. Disconnect alternator.
5. Remove rear seat belt - left hand.

See

CHASSIS AND BODY, Repair.

6. Remove rear seat belt - right hand.

See

CHASSIS AND BODY, Repair.

7. Remove rear seatbelt - centre.

See CHASSIS

AND BODY, Repair.

Refit

8. Prepare and clean panel joint faces. Punch or

drill holes in new spare wheel closing panel for
plug welding as shown.

9. Reverse removal procedure.

77

PANEL REPAIRS

NEW RANGE ROVER

14

REPAIR

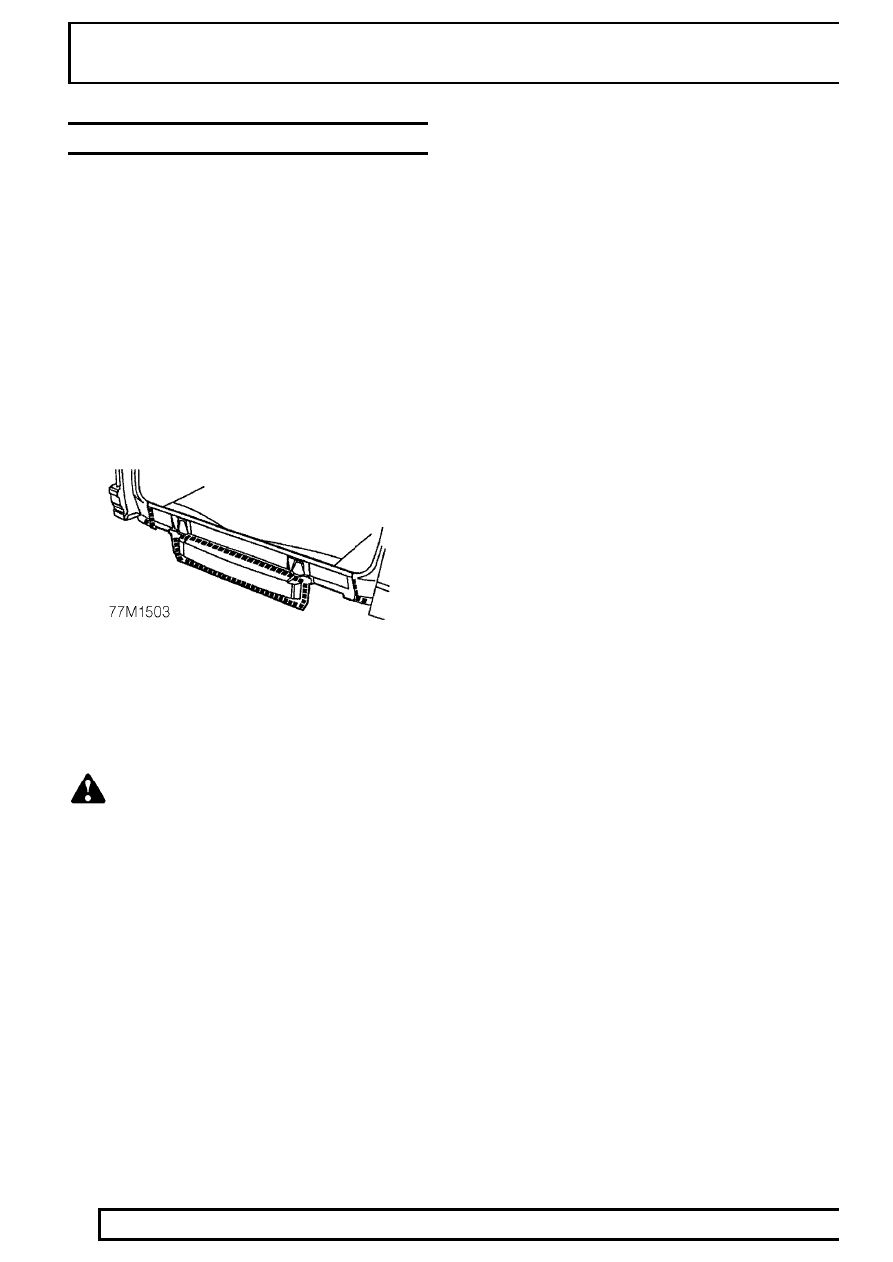

LOWER PANEL

Remove

1. Disconnect battery earth lead.
2. Disconnect all ECUs.
3. Disconnect airbags and sensor system.
4. Disconnect alternator.
5. Remove tailgate - lower.

See CHASSIS AND

BODY, Repair.

6. Remove tailgate striker.

See CHASSIS AND

BODY, Repair.

7. Remove rear bumper valance.

See CHASSIS

AND BODY, Repair.

Refit

8. Prepare and clean panel joint faces. Punch or

drill holes in new lower panel for plug welding as
shown.

WARNING: remove ALL traces of adhesive
from joints to quarter panels before plug
welding.

9. Reverse removal procedure.
