75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

12

PRECAUTIONS

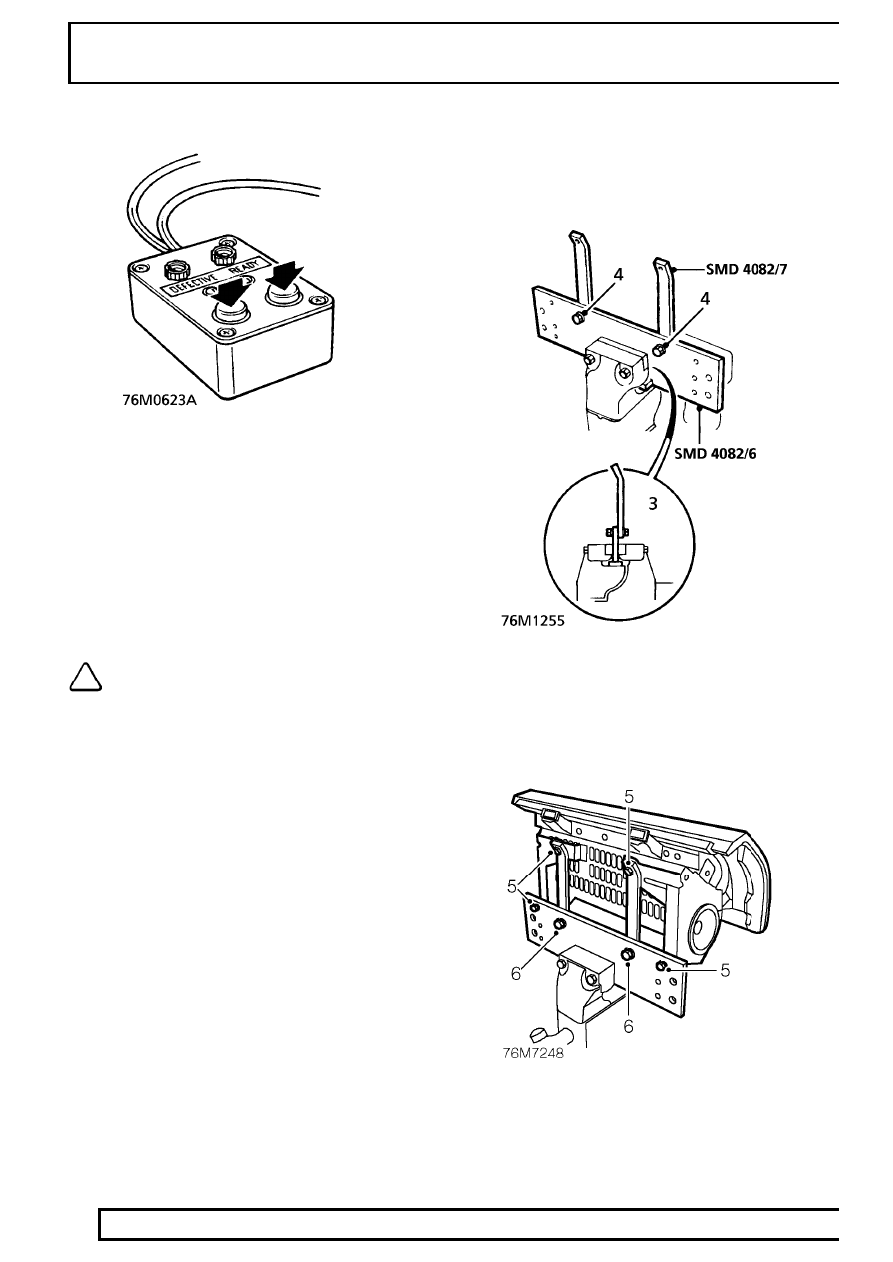

9. Press both operating buttons to deploy airbag

module.

10. DO NOT return to airbag module for 30 minutes.
11. Using gloves and face mask, remove airbag

module from tool, place airbag module in plastic
bag and seal bag.

12. Wipe down tool with damp cloth.
13. Transport deployed airbag module to designated

area for incineration

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment.

Passenger’s airbag module

1. Carry out deployment tool self test.
2. Remove airbag module from fascia.

See

Repair.

3. Position tool SMD 4082/6 in vice, ensuring that

vice jaws grip tool above bottom flange to
prevent possibility of tool being forced upwards
from vice. Tighten vice.

4. Position brackets SMD 4082/7 to tool; lightly

tighten bolts.

5. Secure airbag module to tool SMD 4082/6.

Ensure module is correctly secured using all
fixings.

SUPPLEMENTARY RESTRAINT SYSTEM

13

PRECAUTIONS

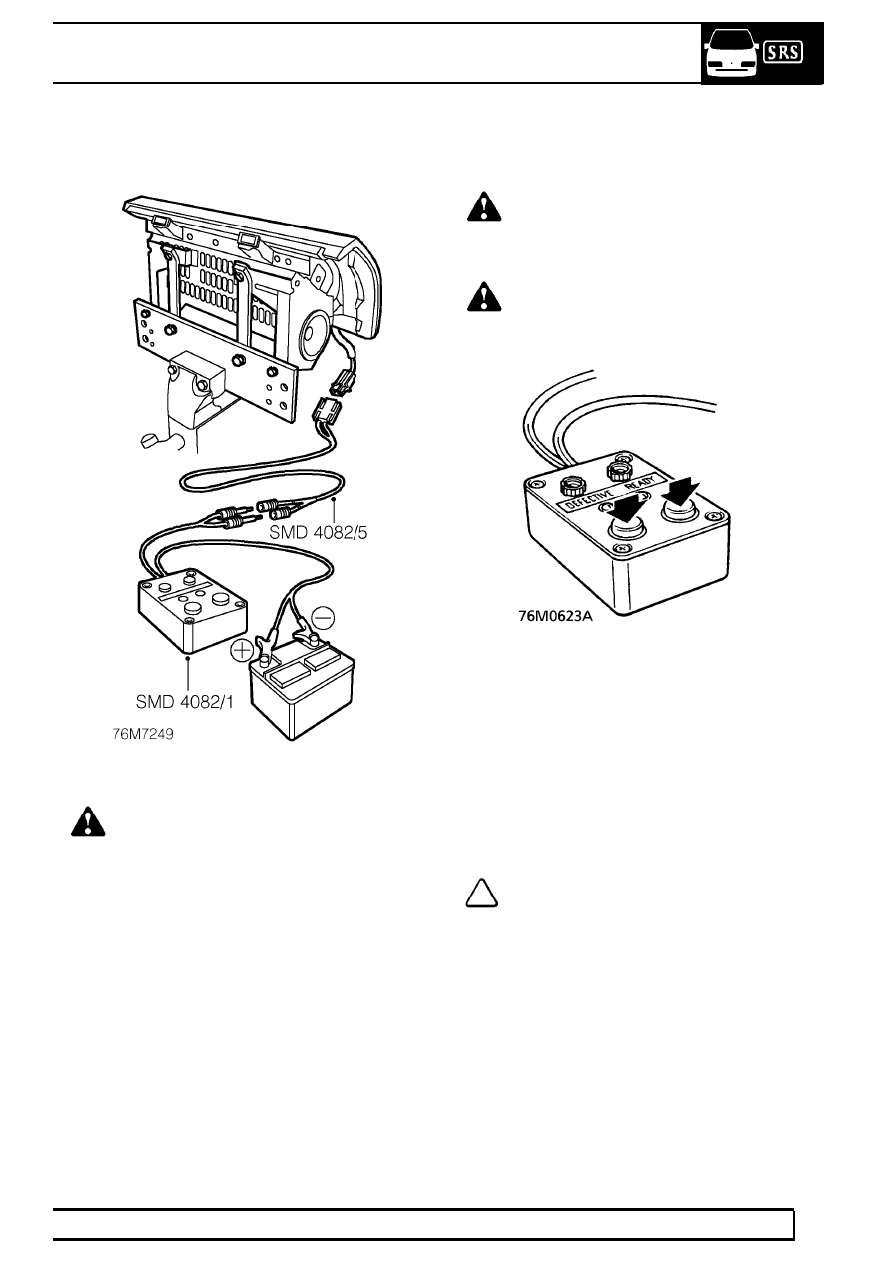

6. Ensure airbag module mounting brackets are

secure.

WARNING: Ensure tool SMD 4082/1 is not
connected to battery.

7. Connect flylead SMD 4082/5 to airbag module.

8. Connect flylead SMD 4082/5 to tool SMD

4082/1.

WARNING: Do not lean over module whilst
connecting.

9. Connect tool SMD 4082/1 to battery.

WARNING: Ensure all personnel are
standing at least 15 metres away from
module.

10. Press both operating buttons to deploy airbag

module.

11. DO NOT return to airbag module for 30 minutes.
12. Using gloves and face mask, remove airbag

module from tool, place airbag module in plastic
bag and seal bag.

13. Wipe down tool with damp cloth.
14. Transport deployed airbag module to designated

area for incineration

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment.

SUPPLEMENTARY RESTRAINT SYSTEM

1

REPAIR

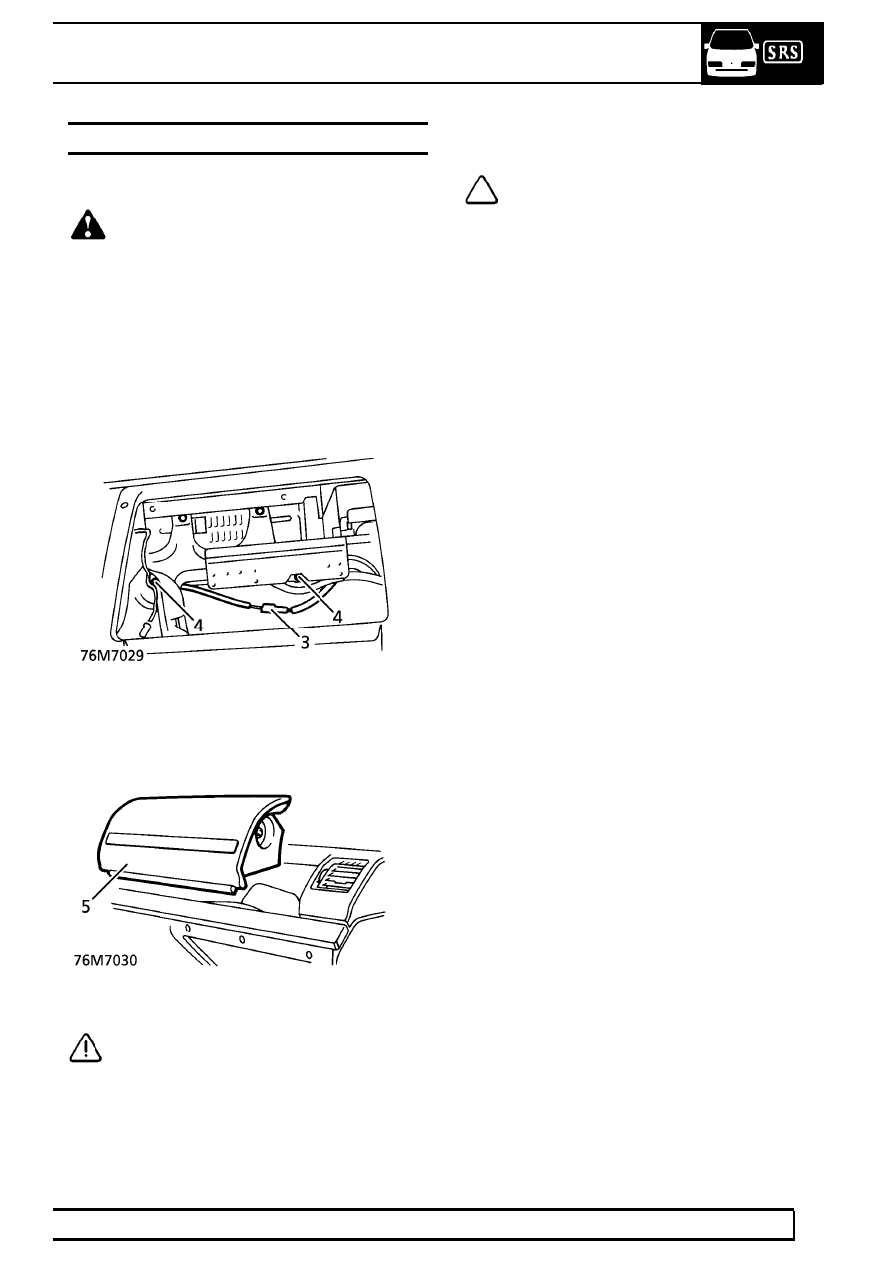

AIRBAG MODULE - PASSENGER SIDE

Service repair no - 76.73.69

WARNING: All the airbag system
components, including the wiring harness,
MUST be renewed after the airbags have

deployed.

Remove

1. Disconnect both battery terminals, disconnect

negative lead first.

2. Remove glove box assembly.

See CHASSIS

AND BODY, Repair.

3. Release and disconnect air bag module

multiplug.

4. Remove 4 bolts and washers (E-10 Torx Bit)

securing air bag module to fascia frame.

5. Carefully release and remove air bag module.

CAUTION: Store the airbag module
correctly.

See this section.

Refit

NOTE: If a new airbag module is being
fitted the serial numbers must be
recorded.

6. Carefully fit air bag module to fascia. Fit Torx

bolts, and washers.

7. Tighten bolts to

9 Nm. (7 lbf.ft)

8. Connect air bag module multiplug and secure to

location.

9. Fit glove box assembly.

See CHASSIS AND

BODY, Repair.

10. Connect battery terminals, fit battery cover and

secure with turnbuckles.

11. Check Supplementary Restraint System using

TestBook .

75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

2

REPAIR

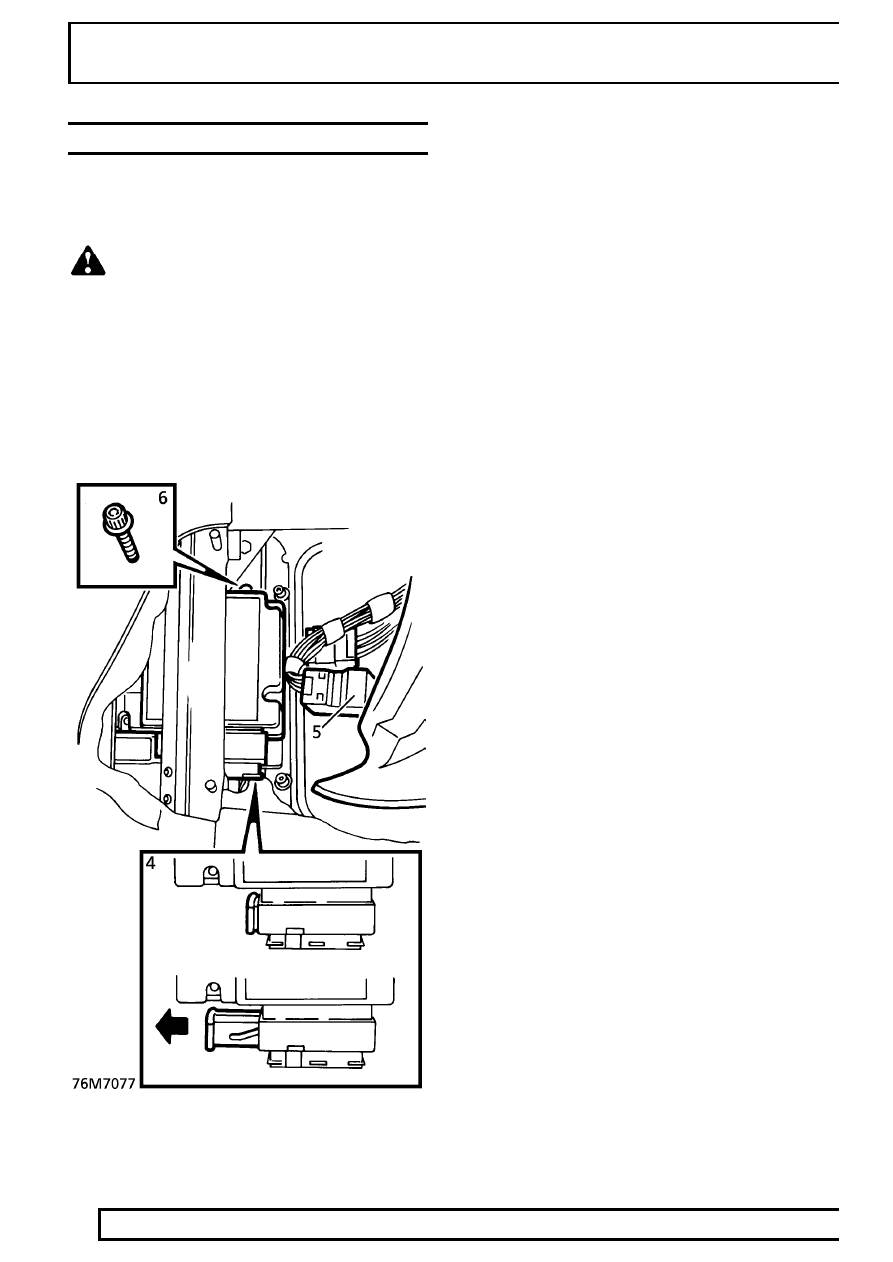

SRS ECU

Service repair no - 76.73.72

Remove

WARNING: Always disconnect negative
lead from battery first. Disconnection of
positive lead with negative lead connected

risks short circuit and severe sparking through
accidental grounding of spanner. Personal injury
could result.

1. Disconnect both battery terminals.
2. Remove centre console.

See CHASSIS AND

BODY, Repair.

3. Lift rear of sound deadener pad from

transmission tunnel.

4. Disconnect SRS ECU multiplug.

5. Release 2 multiplugs from bracket.
6. Remove 2 bolts securing ECU to bracket.

Remove ECU.

Refit

7. Reverse removal procedure.
