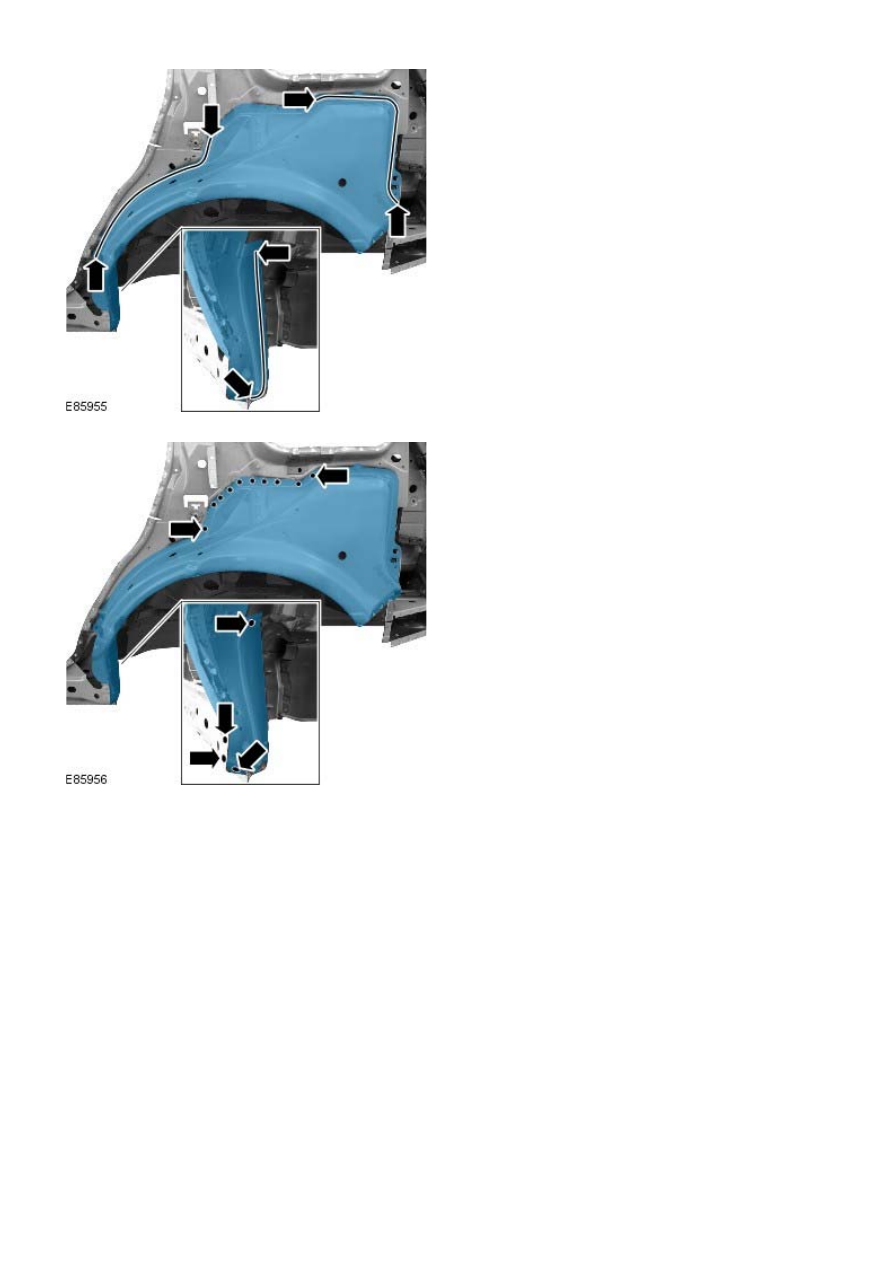

8. Spot weld.

9. MIG plug weld.

10. Dress all welded joints.
11. The installation of associated panels and mechanical

components is the reverse of removal.

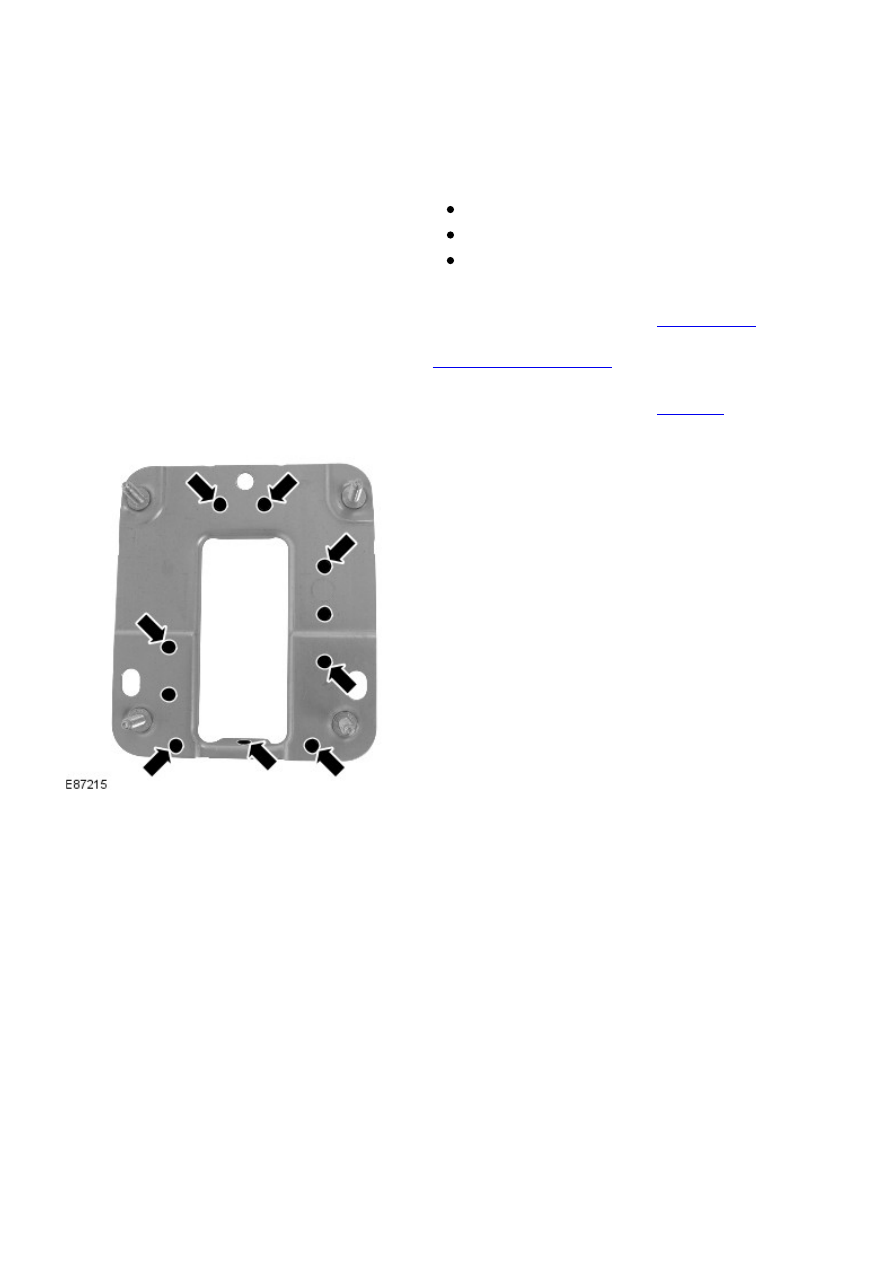

Rear End Sheet Metal Repairs - Rear Bumper Mounting

Removal and Installation

Removal

• NOTE: The rear bumper mounting is serviced as a separate weld-on panel.

1. The rear bumper mounting is replaced in conjunction with:

Rear bumper cover

Rear bumper armature

Back panel

2. For additional information relating to this repair procedure

please see the following:

For additional information, refer to:

Body and Frame

 (501-26

Body Repairs - Vehicle Specific Information and Tolerance

Checks, Description and Operation) /

Standard Workshop Practices

 (100-00 General Information,

Description and Operation).

3. Remove the back panel.

For additional information, refer to:

Back Panel

 (501-30 Rear

End Sheet Metal Repairs, Removal and Installation).

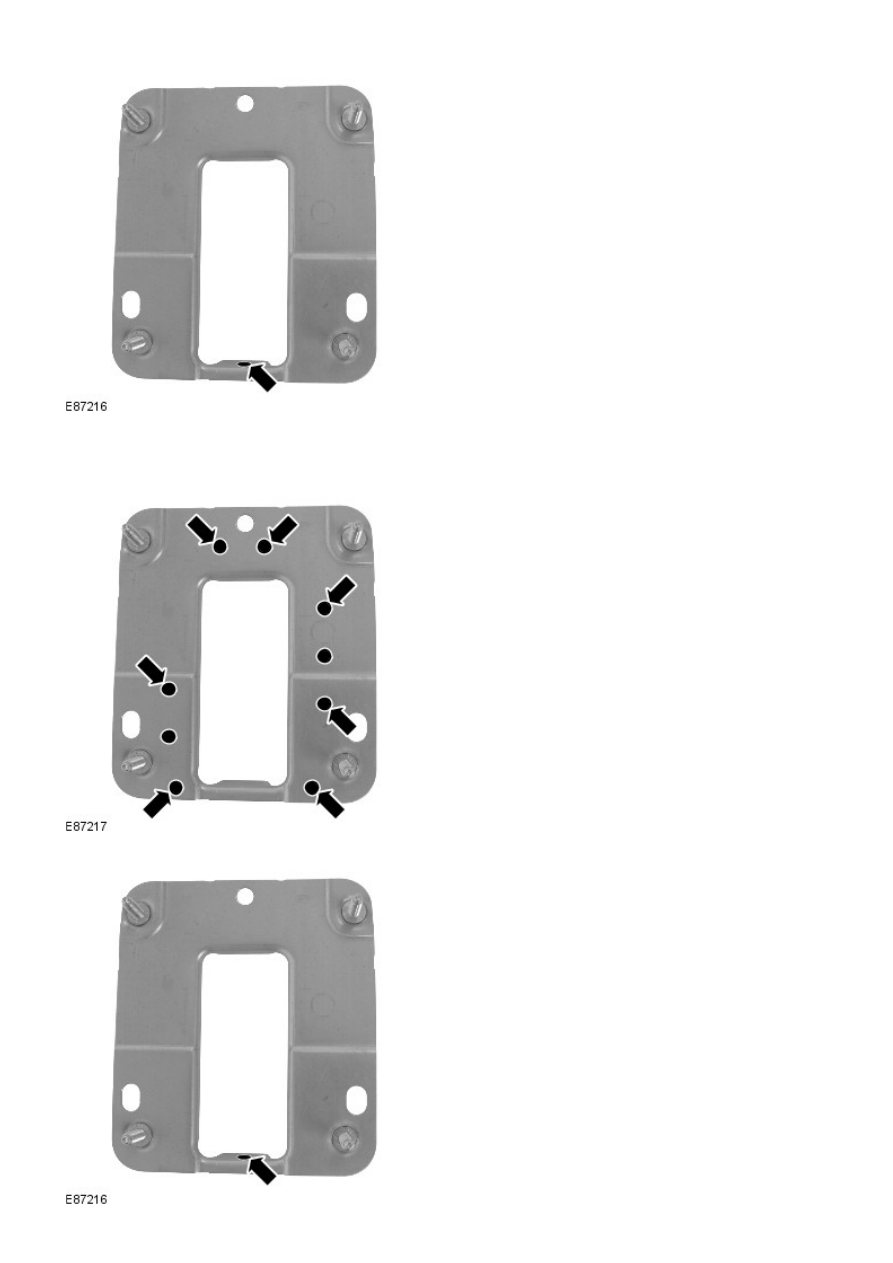

4. Mill out the spot welds.

5. Separate the joints and remove the old panel.

Installation

1. Prepare the old and new panel joint surfaces.

2. Drill hole in the new panel ready for MIG plug welding.

3. Offer up the new panel and clamp into position. Check

alignment, if correct, proceed to next step, if not, rectify and

recheck before proceeding.

4. Spot weld.

5. MIG plug weld.

6. Dress all welded joints.
7. The installation of associated panels and mechanical

components is the reverse of removal.

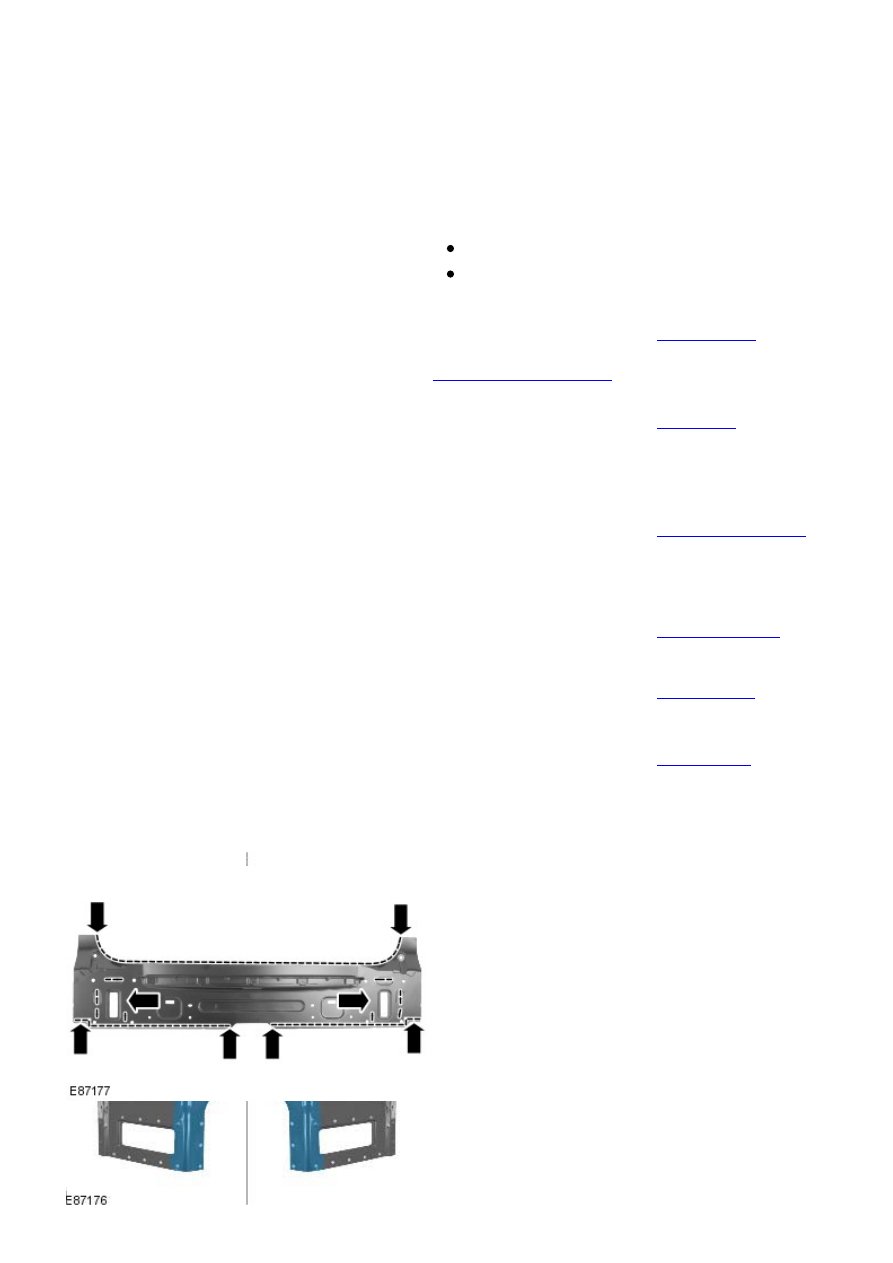

Rear End Sheet Metal Repairs - Back Panel

Removal and Installation

Removal

• NOTE: The back panel is serviced as a separate weld-on panel, it includes the bumper retaining bracket.

• NOTE: It is necessary to remove sections of both rear lamp mounting panels to enable removal and refitment of the back

panel, (unless the back panel is being replaced in conjunction with a rear lamp mounting panel).

1. The back panel is replaced in conjunction with:

Rear bumper cover

Rear bumper

2. For additional information relating to this repair procedure

please see the following:

For additional information, refer to:

Body and Frame

 (501-26

Body Repairs - Vehicle Specific Information and Tolerance

Checks, Description and Operation) /

Standard Workshop Practices

 (100-00 General Information,

Description and Operation).

3. Remove the rear bumper.

For additional information, refer to:

Rear Bumper

 (501-19

Bumpers, Removal and Installation).

4. Remove the RH and LH bumper retainer guides.
5. Remove the liftgate aperture weatherseal.
6. Remove the back panel trim.
7. Remove the RH and LH quarter panel inner trims.

For additional information, refer to:

Rear Quarter Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

8. Remove the RH and LH forced air extraction grilles.
9. Remove the spare road wheel.
10. Remove the subwoofer amplifier.

For additional information, refer to:

Subwoofer Amplifier

(415-01 Information and Entertainment System, Removal and

Installation).

11. Remove the exhaust assembly.

For additional information, refer to:

Exhaust System

 (309-00A

Exhaust System - I6 3.2L Petrol, Removal and Installation).

12. Remove the floor panel exhaust heat shield.
13. Remove the RH and LH road wheels.

For additional information, refer to:

Wheel and Tire

 (204-04

Wheels and Tires, Removal and Installation).

14. Release and lay aside the insulating material at the back

panel.

15. Release and lay aside the back panel wiring harness.

16. Saw cut each rear lamp mounting panel, as illustrated.

17. Mill out the spot welds.

18. Separate the joints and remove the rear lamp mounting

panel sections, retain the sections for refitment.

19. Mill out the spot welds.

20. Separate the joints and remove the old panel.

Installation

1. Prepare the old and new panel joint surfaces, including the

rear lamp mounting panel sections.
