Battery, Mounting and Cables - Battery

Diagnosis and Testing

For further information, refer to battery care manual and
REFER to: Charging System (414-00, Diagnosis and Testing).

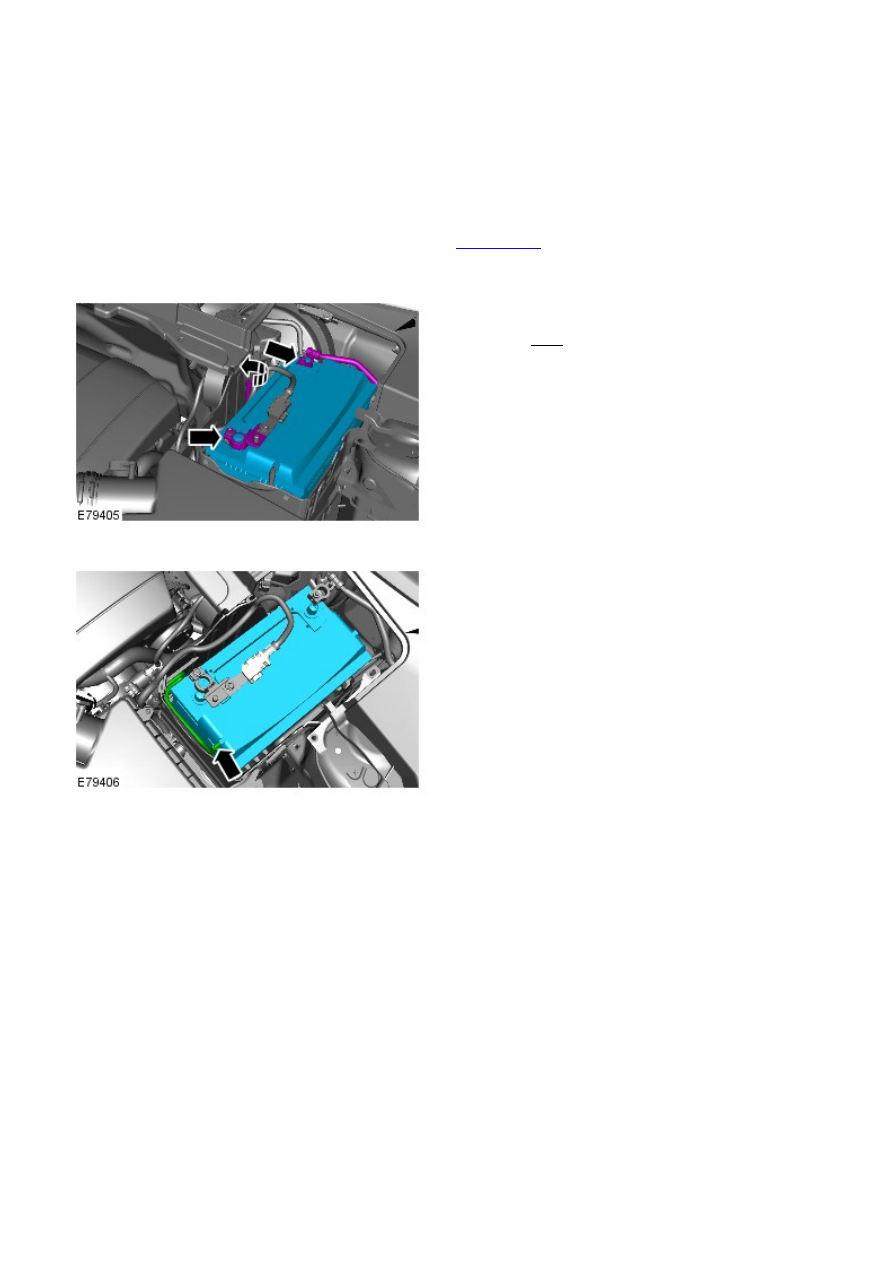

Battery, Mounting and Cables - Battery

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2. NOTE: Apply petroleum jelly to the battery
terminals.

Torque: 5 Nm

2.

3.

Installation

To install, reverse the removal procedure.

1.

Battery, Mounting and Cables - Battery Tray

Removal and Installation

Removal

Remove the battery.

Refer to:

Battery

 (414-01 Battery, Mounting and Cables, Removal

and Installation).

1.

2. NOTE: Removal steps in this procedure may contain
installation details.

Torque: 10 Nm

2.

3. NOTE: Do not disassemble further if the component
is removed for access only.

3.

Installation

To install, reverse the removal procedure.

1.

Generator and Regulator -

General Specification

Item

Specification

Generator - 3.2L Petrol:
Make/type

Bosch

Output

90/150 amps @25° C

Voltage control

Externally controlled by EMS using LIN protocol to communicate.

Voltage setpoint regulation

Controlled by software resident in EMS

Generator - 2.2L Diesel:
Make/type

Bosch

Output - Standard

90/150 amps @25° C

Output - Optional

105/180 amps @ 25° C

Voltage Control

Externally controlled by EMS using LIN protocol to communicate.

Voltage Regulation

Controlled by software resident in EMS

Torque Specifications

Description

Nm

lb-ft

Battery harness connection nut - 3.2L Petrol

12

9

battery cable to the generator nut - 2.2L Diesel

24

18

Drive belt idler pulley - 2.2L Diesel

48

35

Generator coupling

75

55

Generator bolts - 3.2L Petrol

24

18

Generator bolts - 2.2L Diesel

48

35
