15.

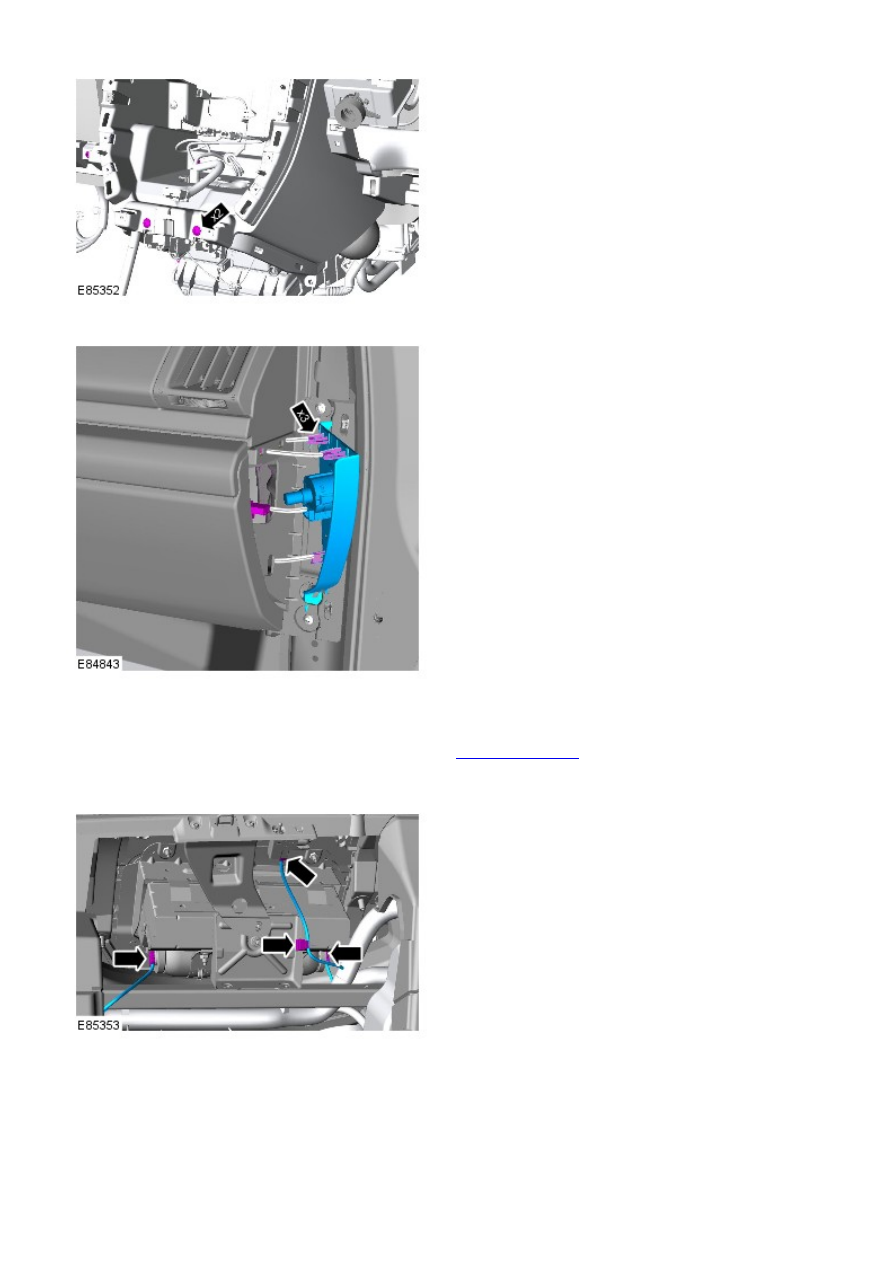

Remove the passenger side instrument panel end trim
panel.

16.

Remove the glove compartment.

Refer to:

Glove Compartment

 (501-12 Instrument Panel and

Console, Removal and Installation).

17.

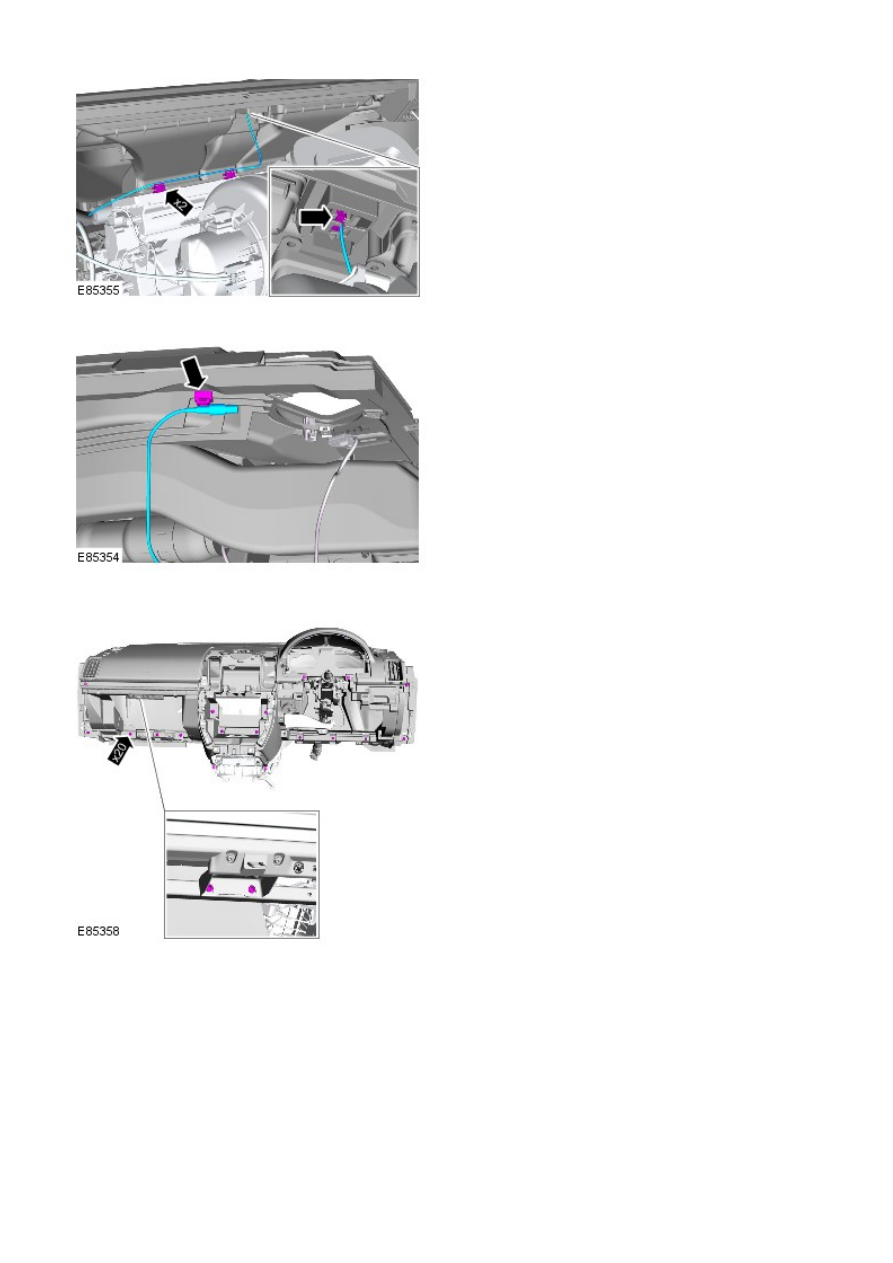

Release the wiring harness from the instrument panel
upper section.

18.

19.

20.

W ith assistance, remove the instrument panel upper
section.

21.

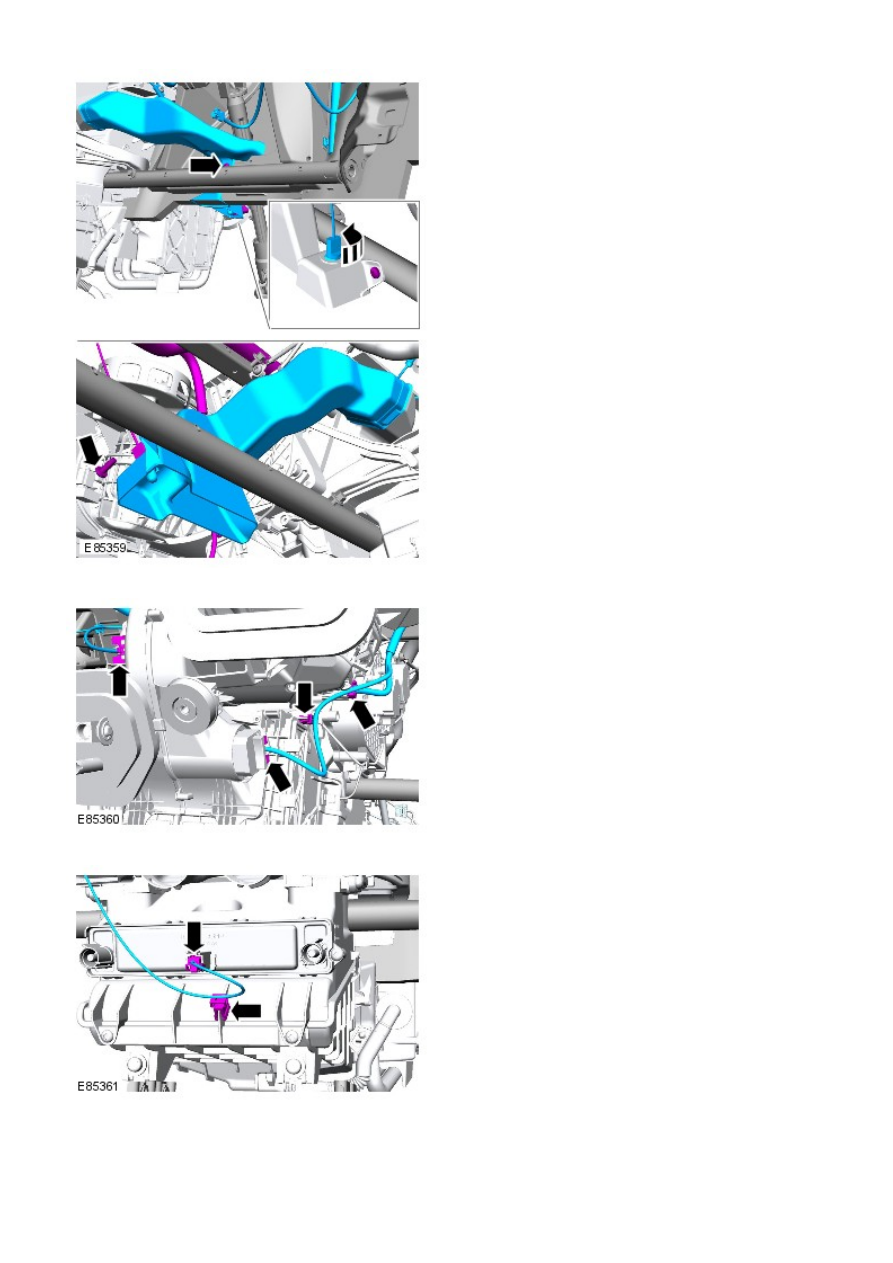

Remove both front footwell ducts.

22.

Disconnect the wiring harness from the heater core and
evaporator core housing.

23.

Disconnect the electric booster heater core.

24.

25.

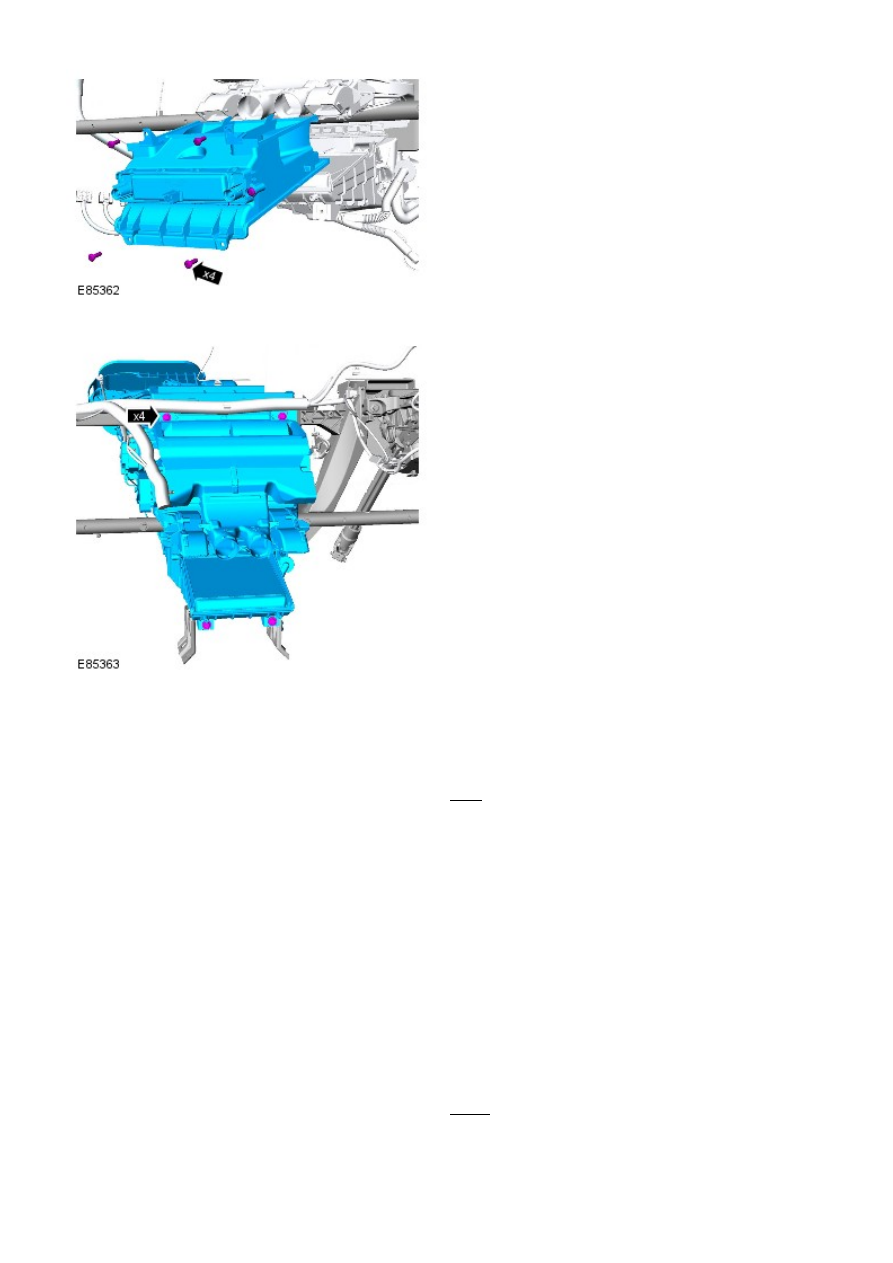

Remove the heater core and evaporator core housing.

26.

Installation

Install the heater core and evaporator core housing.

Torque: 7 Nm

1.

Install the electric booster heater assembly.

2.

Connect the electric booster heater core.

3.

Connect the wiring harness to the heater and evaporator core
housing.

4.

Install both front footwell ducts.

5.

W ith assistance, install the instrument panel upper section.

6.

Install the passenger air bag module support bracket bolts.

Torque: 10 Nm

7.

Secure the wiring harness to the instrument panel upper section.

8.

Connect the passenger air bag module electrical connectors.

9.
