Install the engine mount bracket.

Torque: 90 Nm

25.

Install the earth strap.

Torque: 25 Nm

26.

Install the LH engine mount.

Torque: 175 Nm

27.

28.

WARNING: Make sure that new nuts are

installed.

Install the bracket.

Torque:

M12 80 Nm
M8 25 Nm

28.

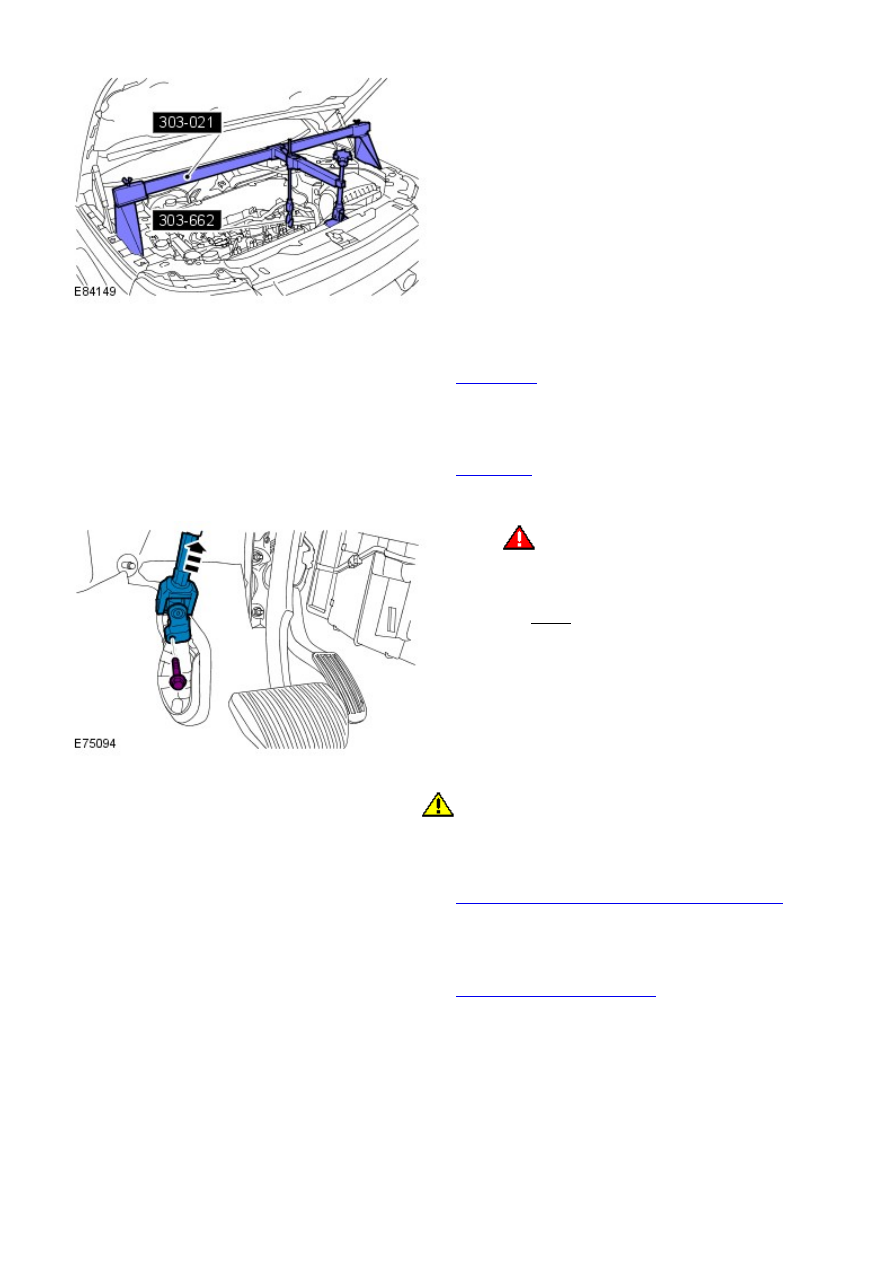

Remove the engine support.

29.

Install the starter motor.

Refer to:

Starter Motor

 (303-06B Starting System - TD4 2.2L Diesel,

Removal and Installation).

30.

Install the battery tray.

Refer to:

Battery Tray

 (414-01 Battery, Mounting and Cables,

Removal and Installation).

31.

32.

WARNING: Make sure that a new steering

column flexible coupling bolt is installed.

Connect the steering column to the steering gear.

Torque: 25 Nm

32.

33.

CAUTION: Make sure there is sufficient power steering fluid

in the reservoir before starting engine. Failure to follow this
instruction may result in damage to the vehicle.

Fill the transmission with fluid.

Refer to:

Transmission Fluid Drain and Refill - TD4 2.2L Diesel

(307-01 Automatic Transmission/Transaxle, General Procedures).

33.

Refill and bleed the power steering.

Refer to:

Power Steering System Bleeding

 (211-00 Steering System -

General Information, General Procedures).

34.

If a new component is to be installed, configure using Land Rover
approved diagnostic equipment.

35.

Transmission/Transaxle Cooling -

Torque Specifications

Description

Nm

lb-ft

Transmission fluid cooler bolt

10

7

Transmission/Transaxle Cooling - Transmission Cooling

Description and Operation

COMPONENT LOCATION - STANDARD CLIMATE

Item

Part Number

Description

1

-

Transmission fluid cooler

COMPONENT LOCATION - HOT CLIMATE
