Frelander 2. Manual - part 214



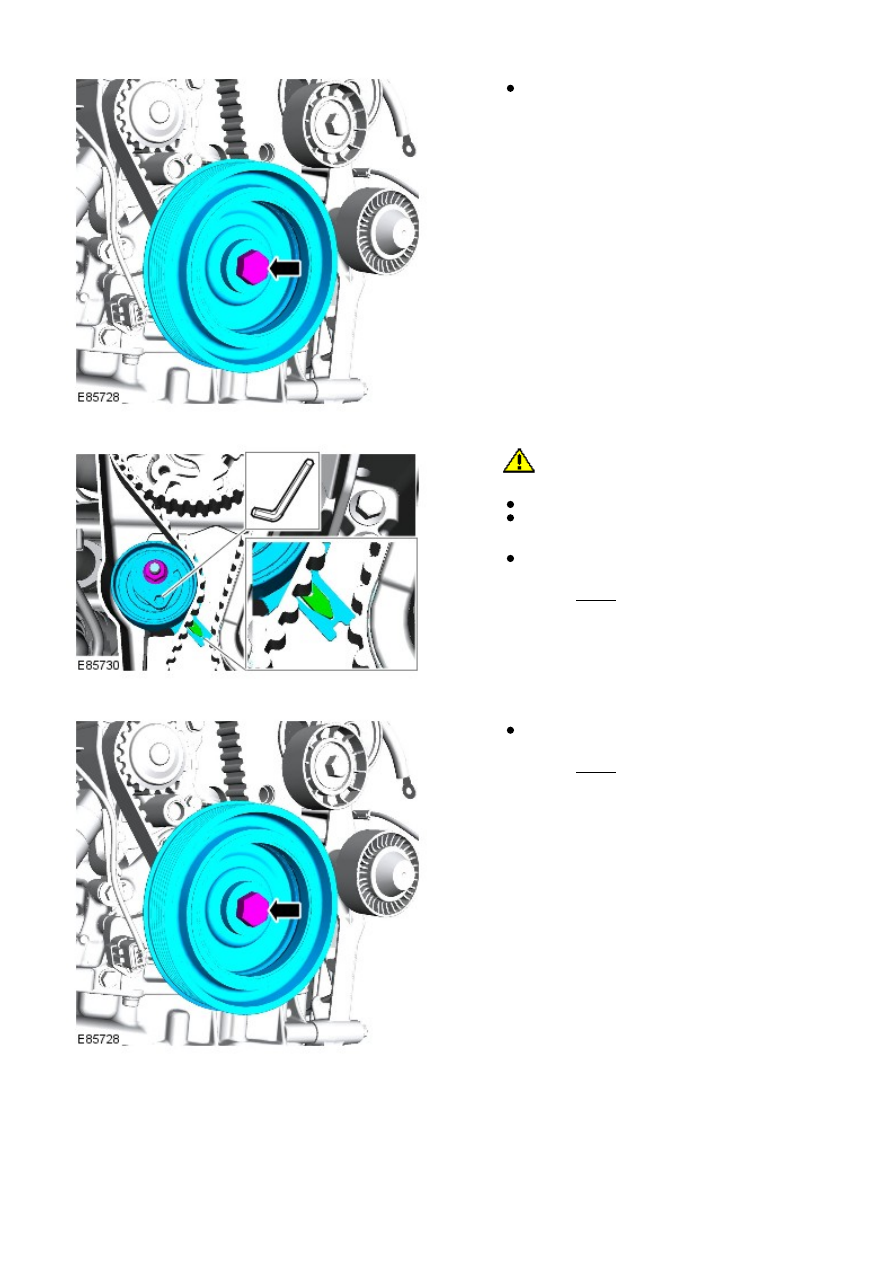

Loosen the crankshaft damper bolt.

12.

13.

CAUTION: If the pointer position is incorrect,

repeat the timing belt tensioning operation.

Loosen the timing belt tensioner bolt.
Using an Allen key, adjust the tensioner
clockwise until the pointer is in the position
illustrated.
Tighten the tensioner bolt.

Torque: 25 Nm

13.



Tighten the crankshaft damper.

Torque: 70 Nm

14.



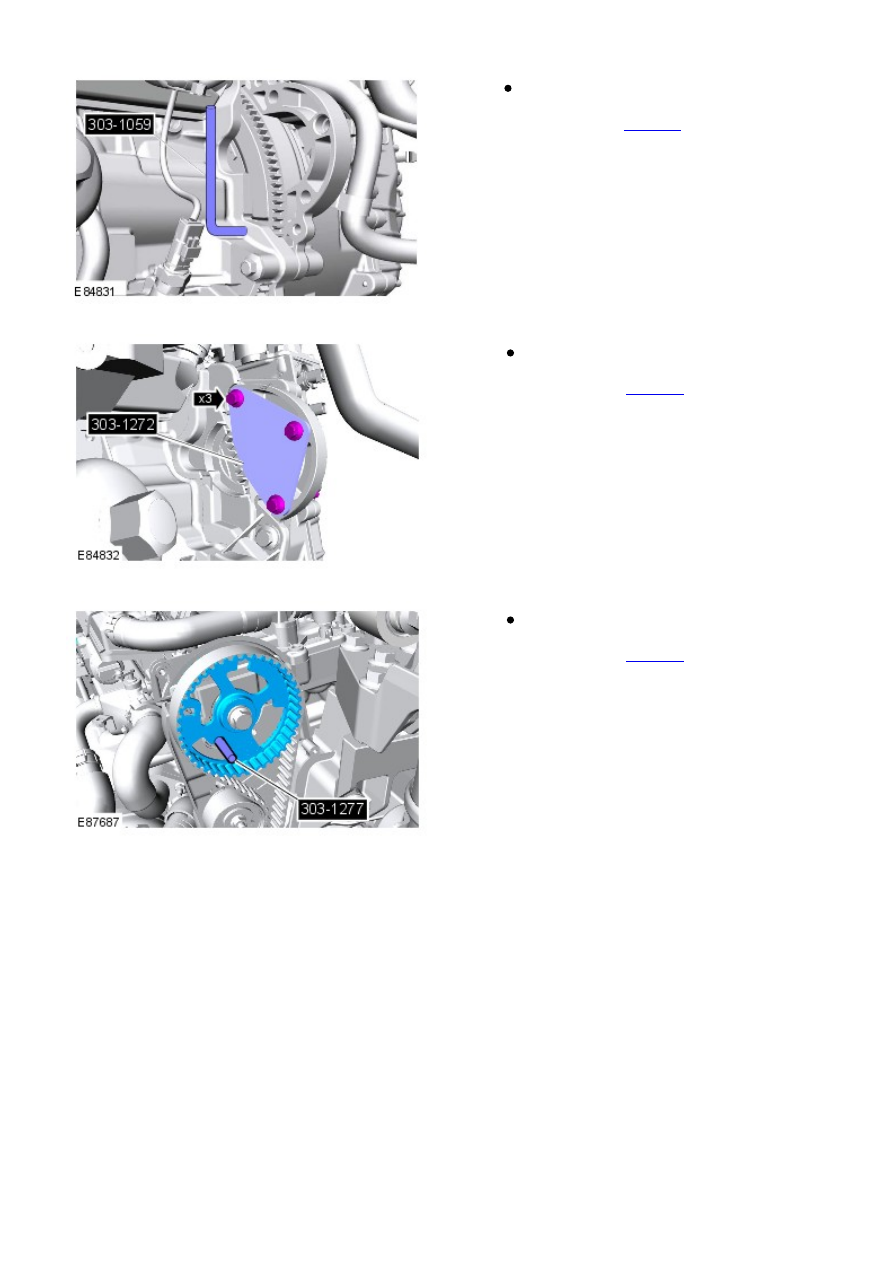

Remove the crankshaft locking tool.

Special Tool(s):

303-1272

15.



Remove the crankshaft timing tool.

Special Tool(s):

303-1270

16.



Remove the camshaft sprocket timing tool.

Special Tool(s):

303-1277

17.



Rotate the engine two complete turns clockwise.

18.



Check the timing belt tensioner is in the correct position. If
not repeat the setting procedure.

19.



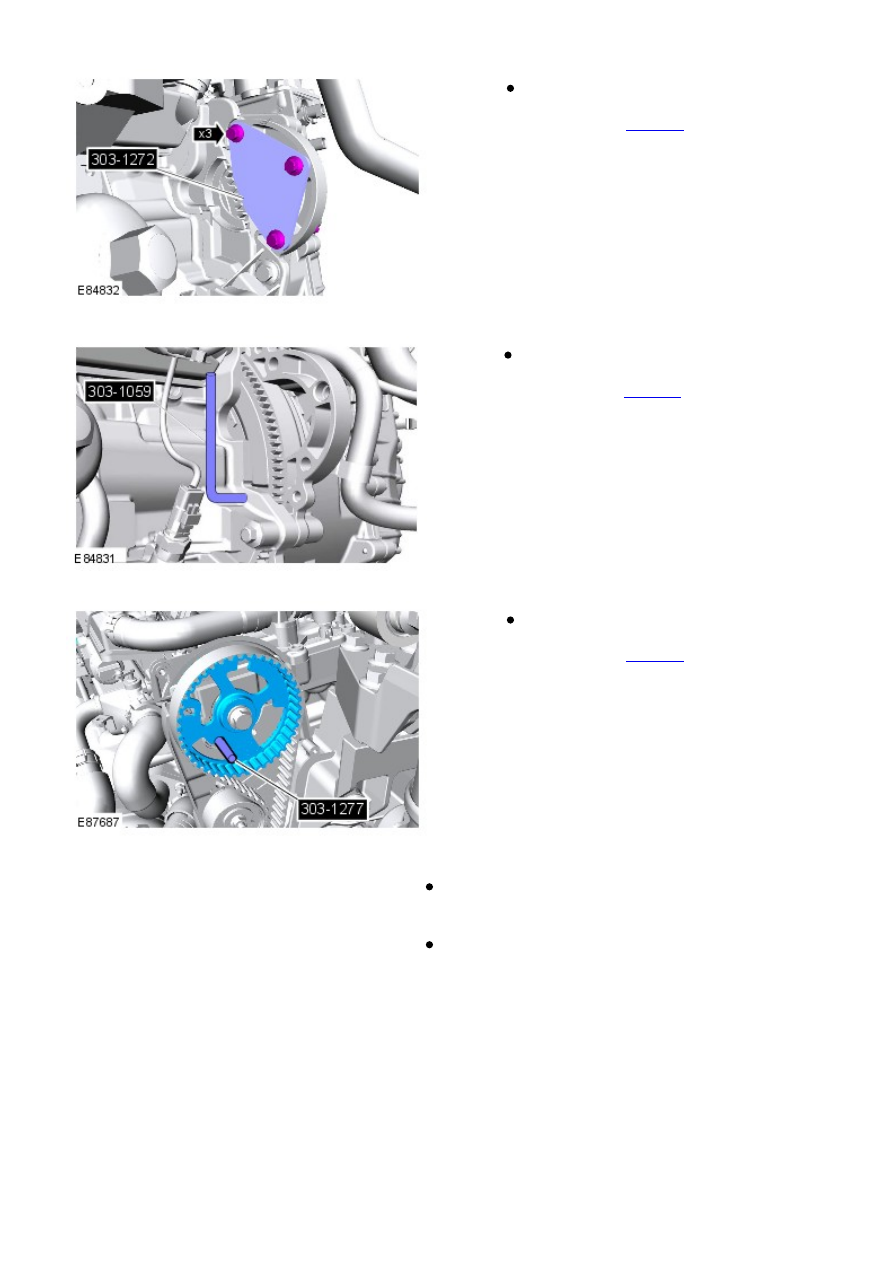

Install the crankshaft timing tool.

Special Tool(s):

303-1270

20.



Install the crankshaft locking tool.

Special Tool(s):

303-1272

21.



Install the camshaft sprocket timing tool.

Special Tool(s):

303-1277

22.

23.

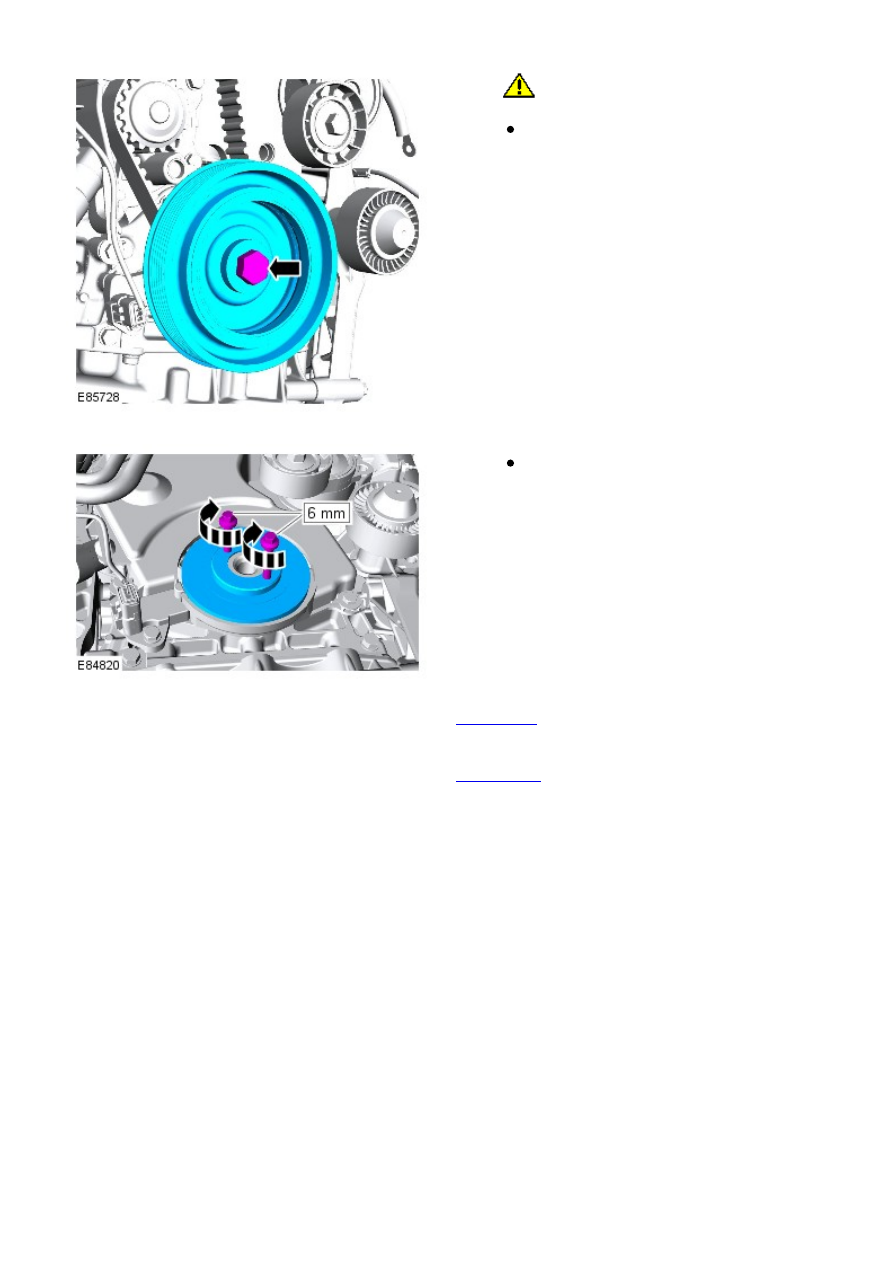

CAUTION: Make sure that a new bolt is

installed.

Remove the crankshaft damper.

23.



Remove the reluctor ring.

24.

Refer to:

Timing Cover

 (303-01B Engine - TD4 2.2L Diesel, Removal

and Installation).

25.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

26.
