CORROSION PREVENTION AND SEALING

CORROSION PREVENTION

77-4-1

CORROSION PREVENTION AND SEALING

CORROSION PREVENTION

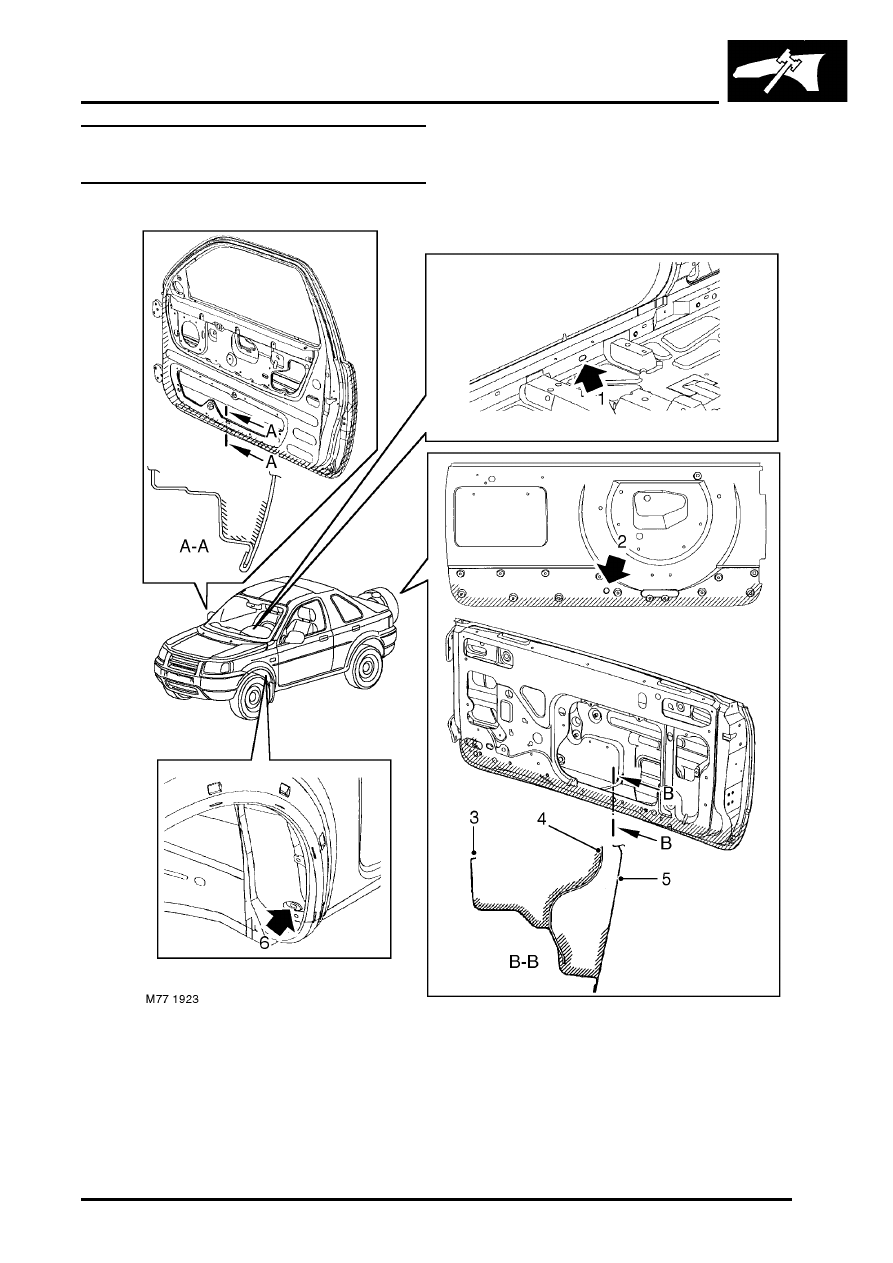

Cavity wax treatment areas and injection
holes - 3 door

All areas symmetrically opposite to those shown are also treated.

CORROSION PREVENTION AND SEALING

77-4-2

CORROSION PREVENTION

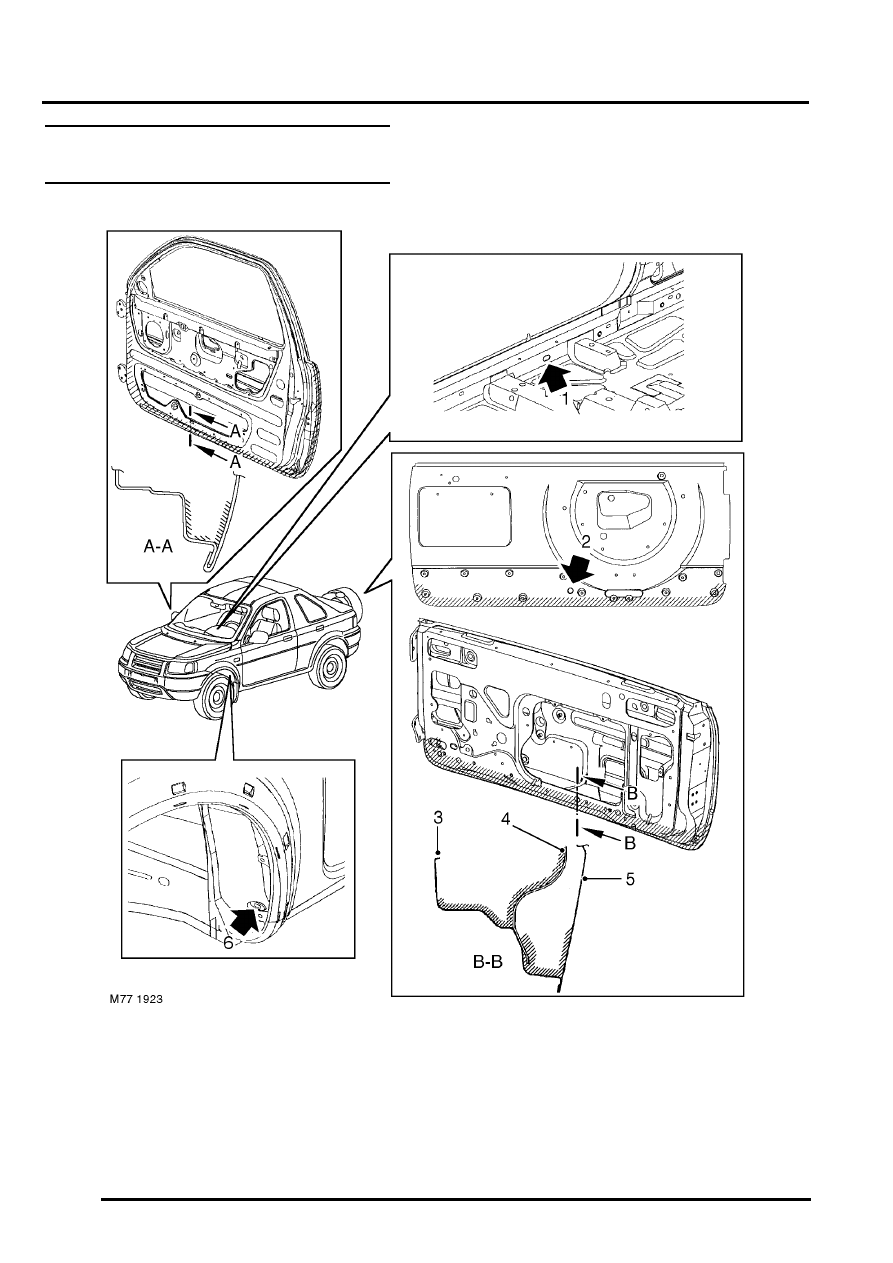

Key to Figure, cavity wax treatment
areas and injection holes - 3 door

1 Injection hole for inner sill
2 Injection hole for area between tail door outer

panel and reinforcing panel

3 Tail door inner panel
4 Tail door reinforcing panel
5 Tail door outer panel
6 Injection hole for sill

CORROSION PREVENTION AND SEALING

CORROSION PREVENTION

77-4-3

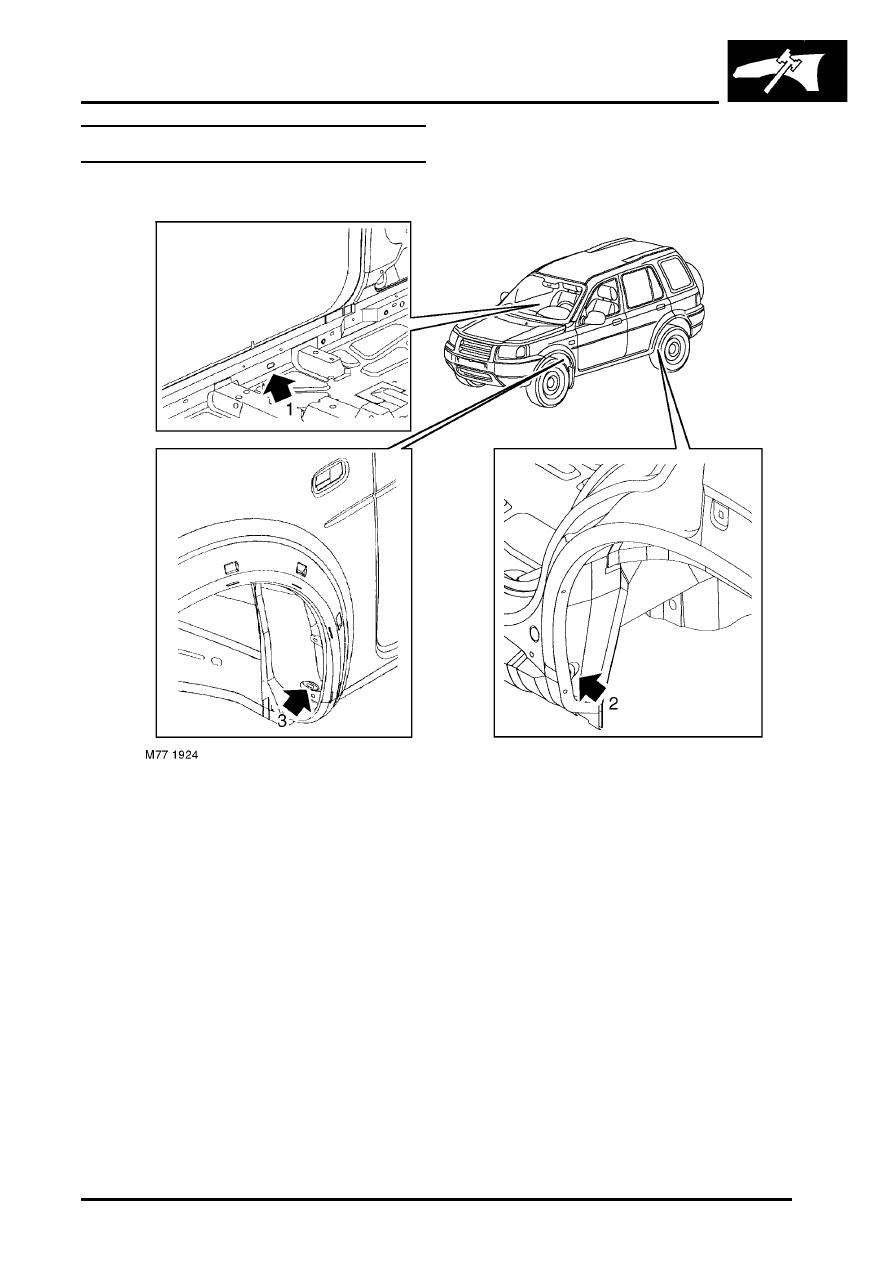

Sill cavity wax injection holes - 5 door

1 Injection hole for inner sill
2 Rear injection hole for sill
3 Front injection hole for sill

CORROSION PREVENTION AND SEALING

77-4-4

CORROSION PREVENTION

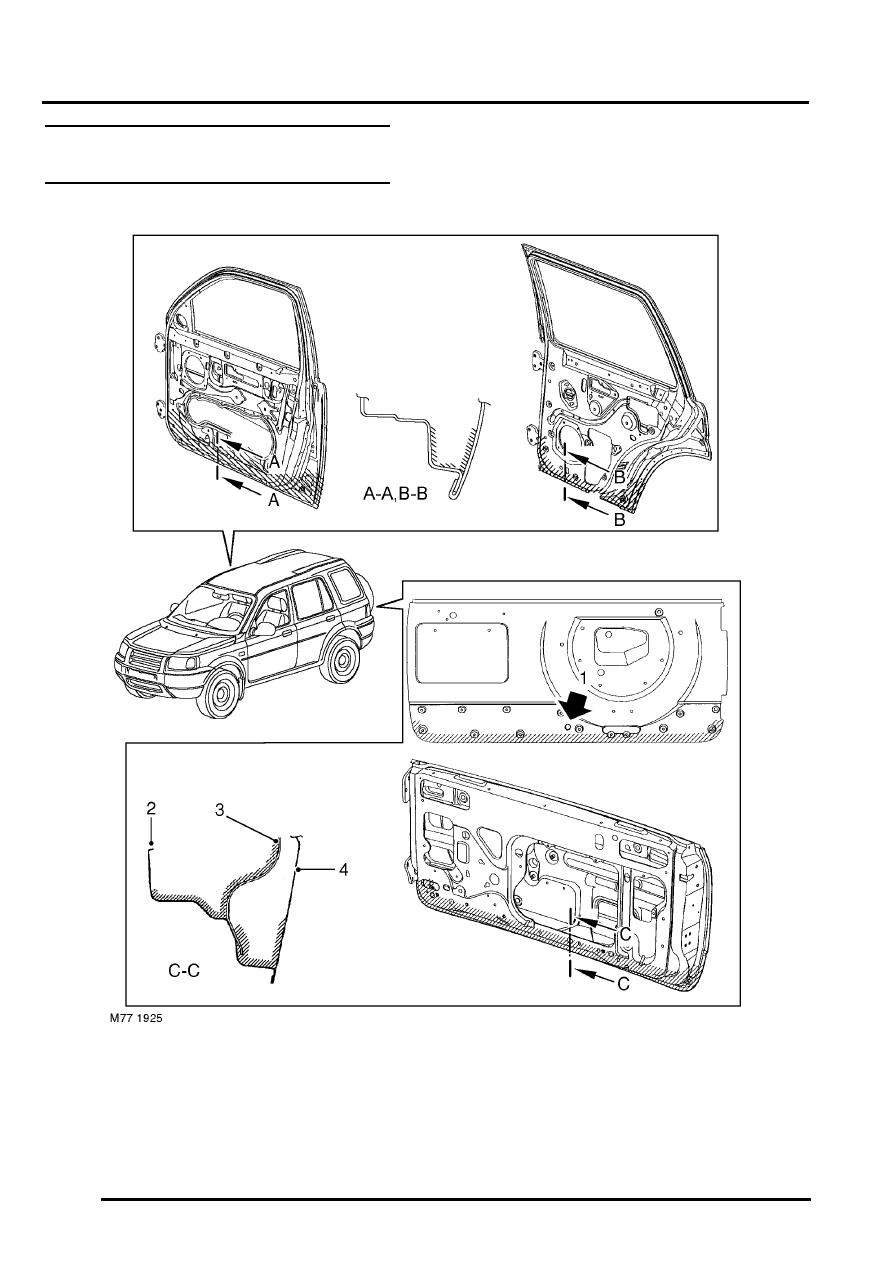

Door cavity wax treatment areas and
injection hole - 5 door

All areas symmetrically opposite to those shown are also treated.

Key to figure, door cavity wax treatment - 5 door

1 Injection hole for area between tail door outer

panel and reinforcing panel

2 Tail door inner panel
3 Tail door reinforcing panel

4 Tail door outer panel
