PANEL REPAIRS

REPLACEMENT PANELS

77-2-3

REPLACEMENT PANELS

Serviceable Panels

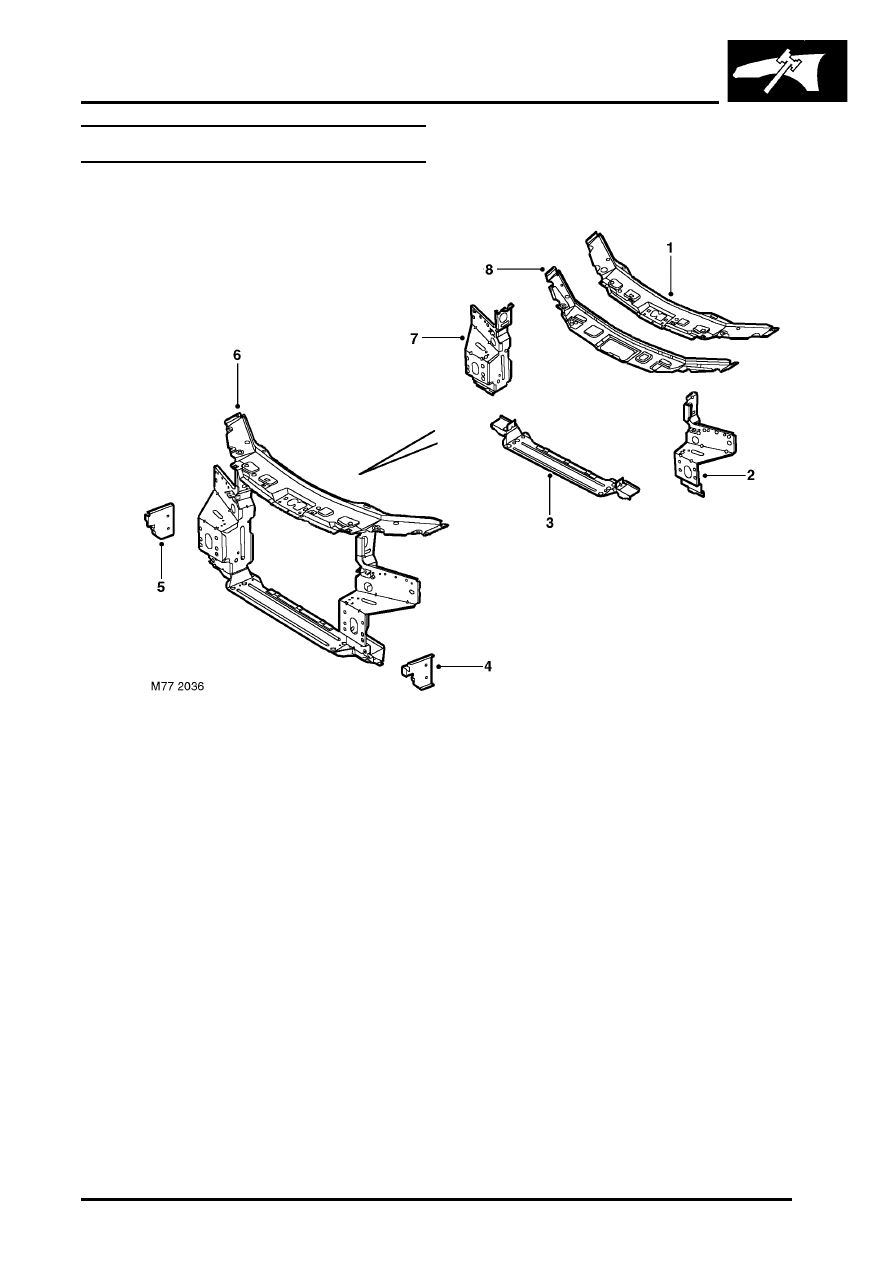

Front end panels

1 Bonnet locking platform
2 LH headlamp mounting panel
3 Front lower crossmember assembly
4 LH crossmember gusset plate
5 RH crossmember gusset plate
6 Front bulkhead assembly
7 RH headlamp mounting panel
8 Bonnet locking platform reinforcement

PANEL REPAIRS

77-2-4

REPLACEMENT PANELS

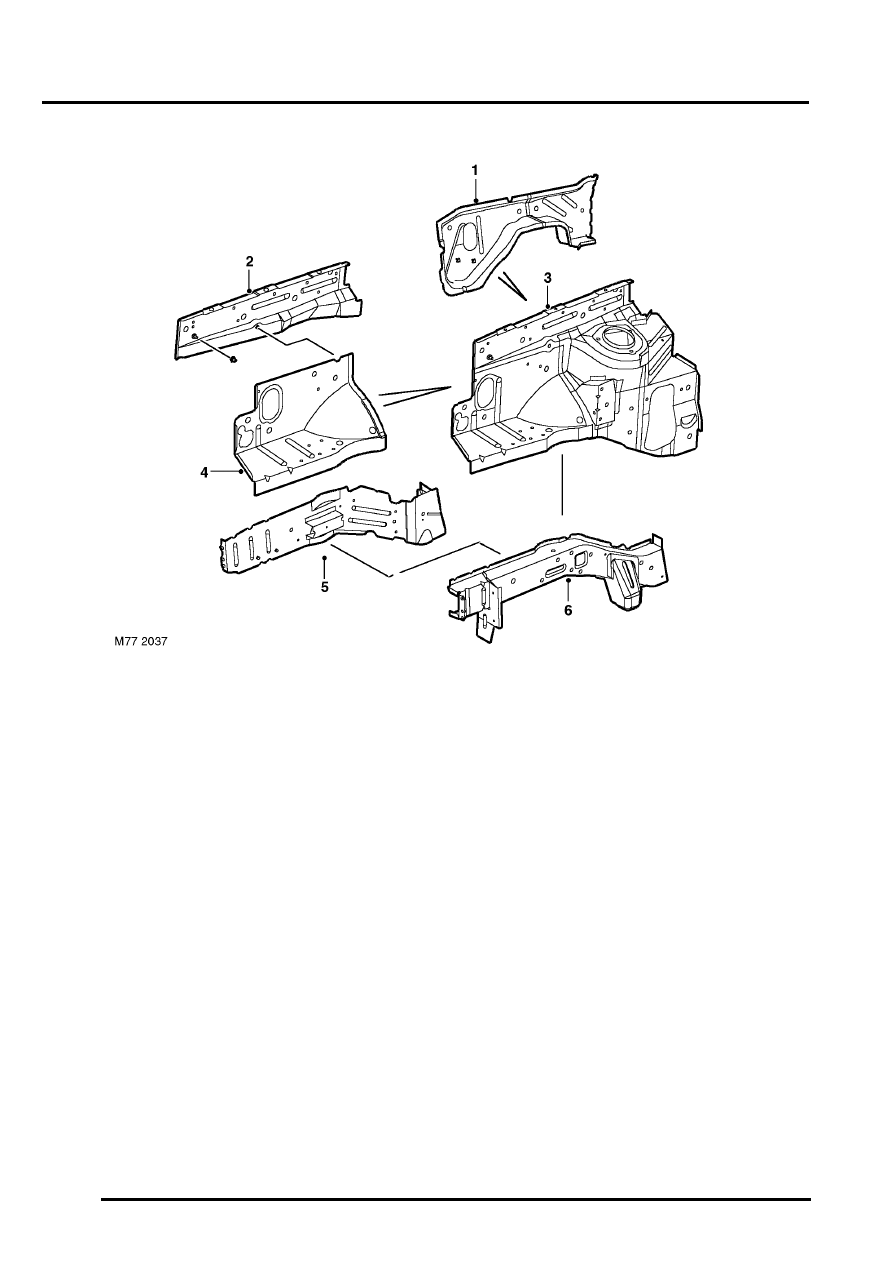

Inner front end panels

1 Valance outer reinforcement assembly
2 Valance upper front assembly
3 Front valance assembly
4 Valance front assembly
5 Front sidemember closing panel
6 Front sidemember assembly

PANEL REPAIRS

REPLACEMENT PANELS

77-2-5

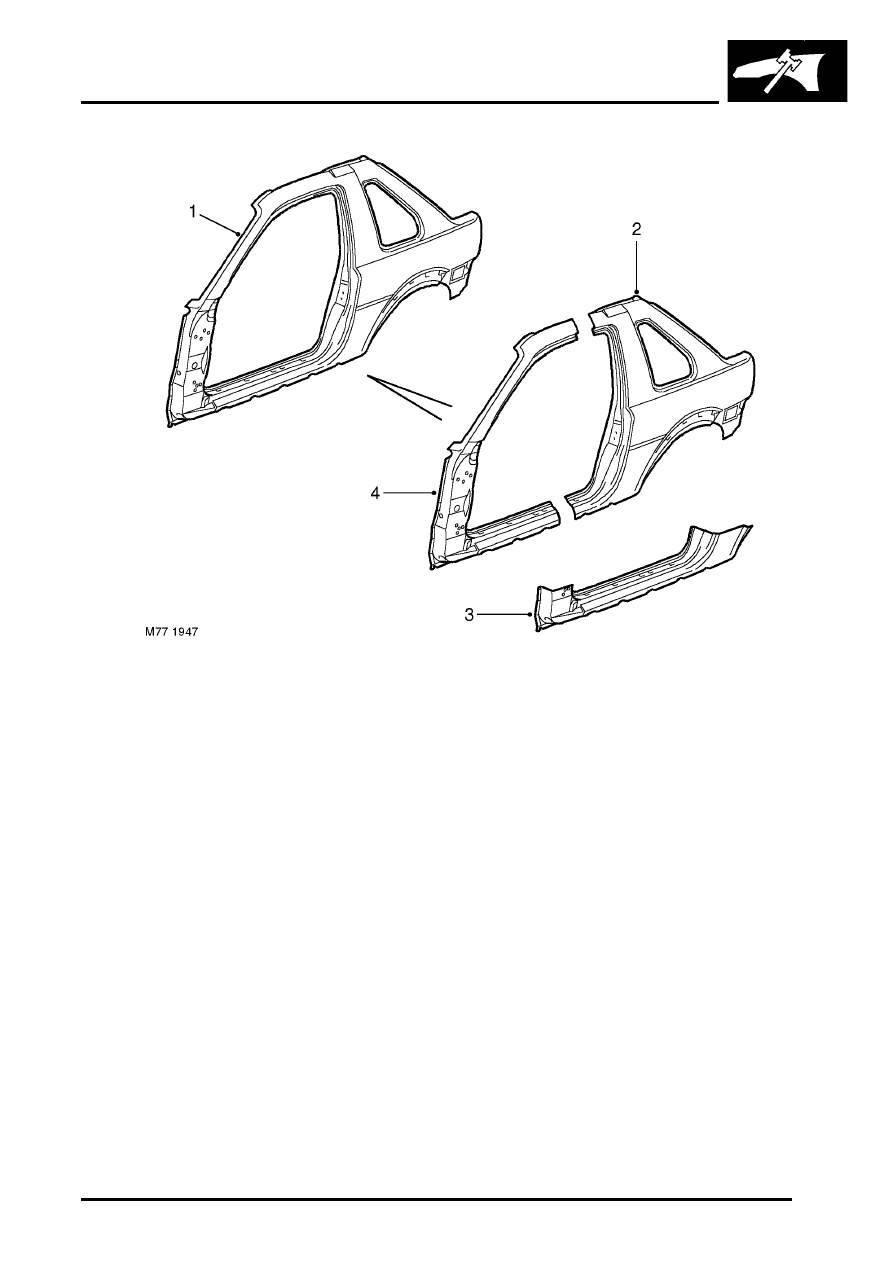

Outer body side panels - 3 door

1 Outer body side assembly
2 Rear outer body side panel
3 Lower outer body side panel
4 Front outer body side panel

PANEL REPAIRS

77-2-6

REPLACEMENT PANELS

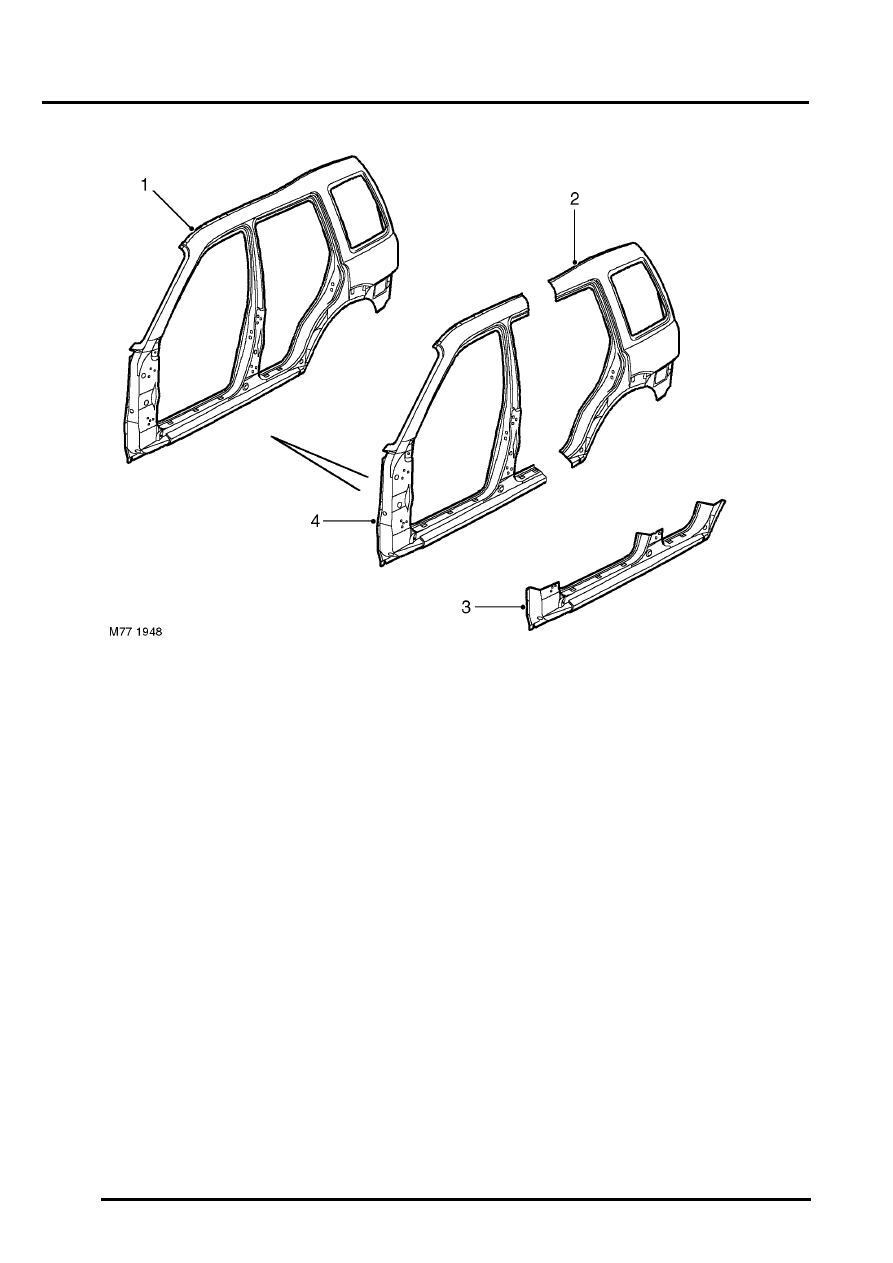

Outer body side panels - 5 door

1 Outer body side assembly
2 Rear outer body side panel
3 Lower outer body side panel
4 Front outer body side panel
