Duct - centre - rear

$% 82.26.70

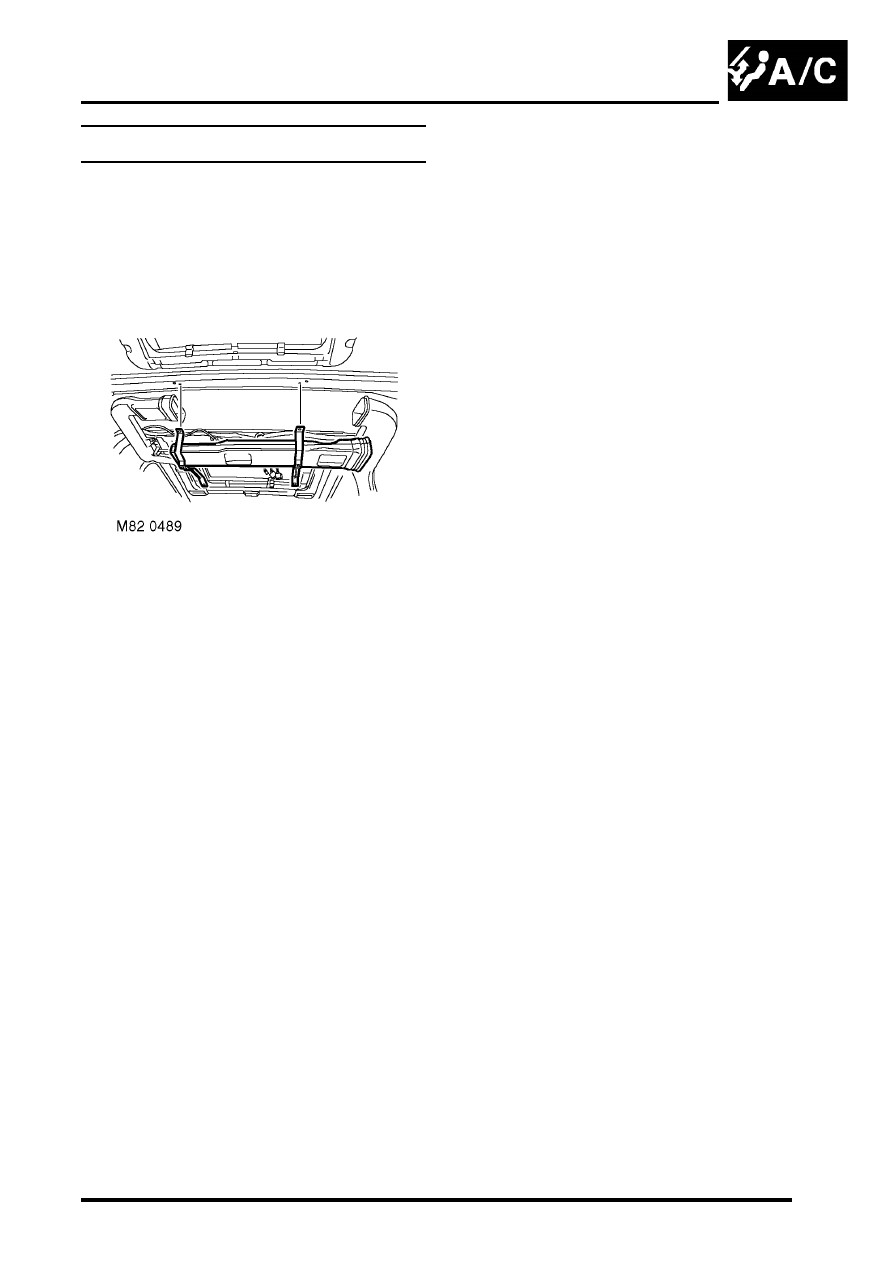

Remove

1. Remove headlining.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Headlining.

2. Drill out 4 rivets securing centre duct  to roof.
3. Release centre duct from upper side duct  and

remove.

4. Drill out 2 rivets securing mounting  braces to

duct.

5. Remove braces.

Refit

1. Position braces to duct and secure with  rivets.
2. Fit centre duct between upper side  ducts.
3. Fit rivets securing centre duct to roof.
4. Fit headlining.



+

 INTERIOR TRIM COMPONENTS,

REPAIRS, Headlining.

AIR CONDITIONING

82-48

REPAIRS

WIPERS AND WASHERS

DESCRIPTION AND OPERATION

84-1

WIPERS AND WASHERS

DESCRIPTION AND OPERATION

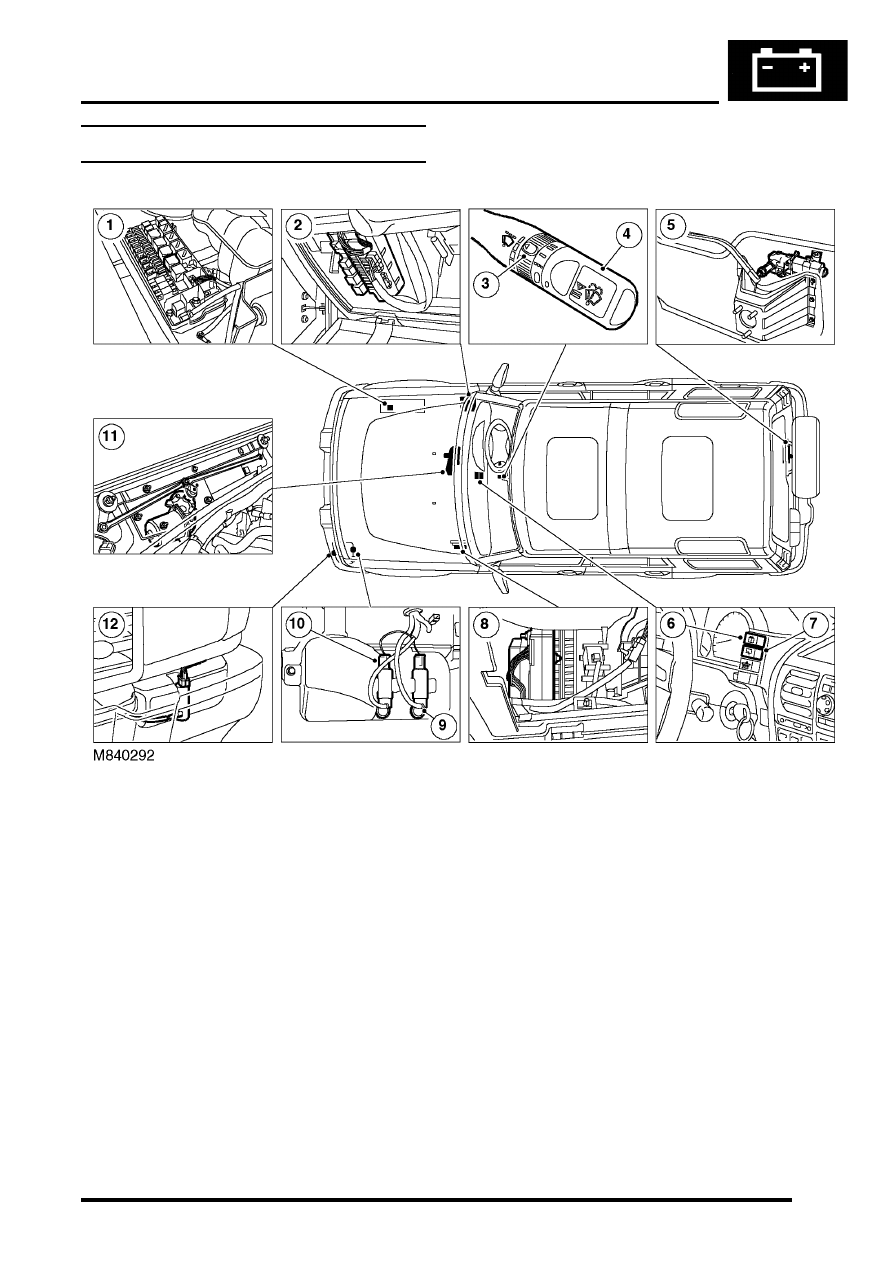

Wipers and washers component layout

RHD shown, LHD similar

1 Headlamp power wash relay
2 Passenger compartment fuse box (rear wiper

relay, front wiper relay and IDM)

3 Variable Delay Switch
4 Front wash/ wipe switch
5 Rear wiper motor
6 Rear washer switch

7 Rear wiper switch
8 Body Control Unit (BCU)
9 Front washer pump

10 Rear washer pump
11 Front wiper motor assembly
12 Headlamp power wash pump

WIPERS AND WASHERS

84-2

DESCRIPTION AND OPERATION

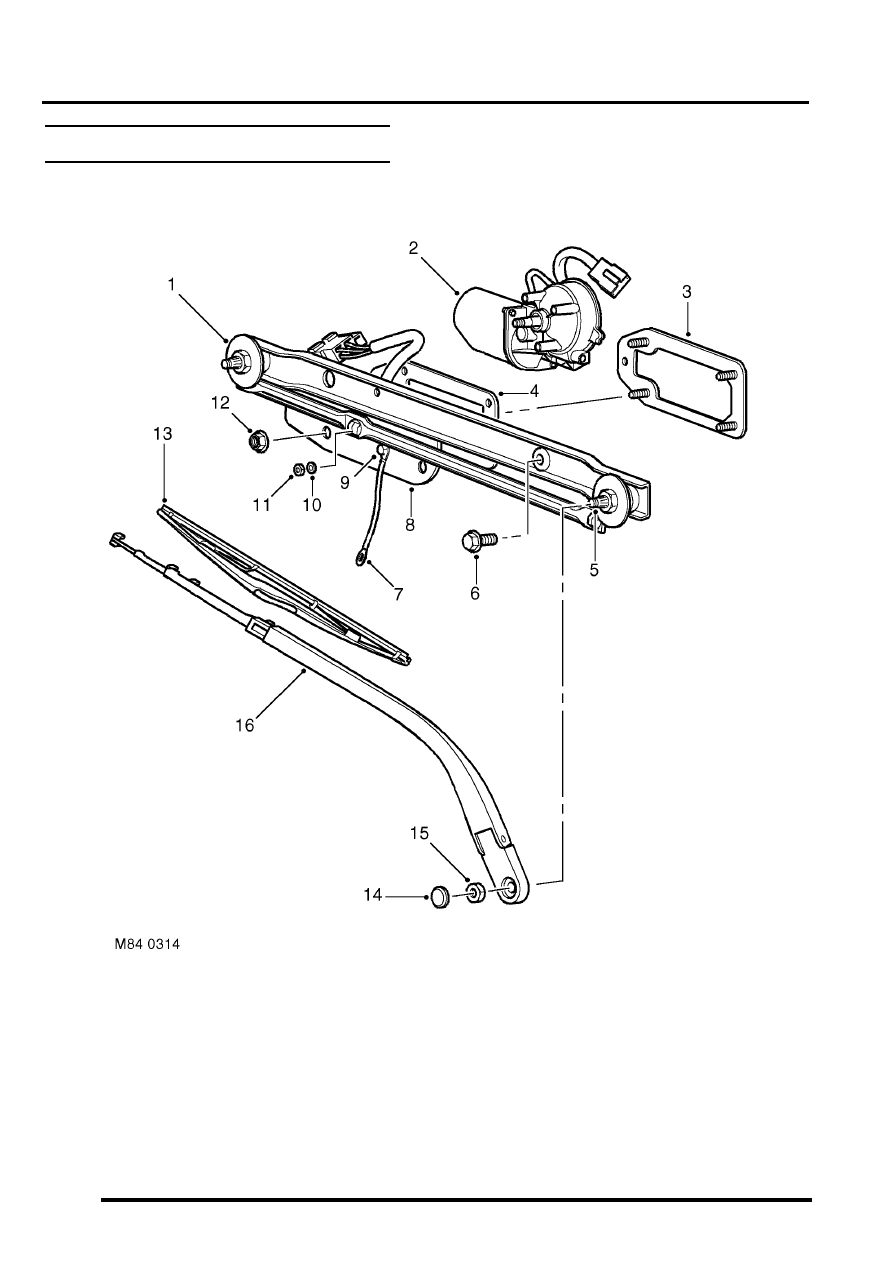

Front wiper components

1 Linkage assembly
2 Wiper motor
3 Stud plate
4 Gasket
5 Wheel box 2 off
6 Bolt 2 off
7 Earth strap
8 Cover plate

9 Bolt 3 off

10 Lock washer
11 Nut
12 Flanged nut 5 off
13 Wiper blade 2 off
14 Cover
15 Nut
16 Wiper arm 2 off
