Discovery 2. Manual - part 521

COOLING SYSTEM - V8

REPAIRS 26-2-19

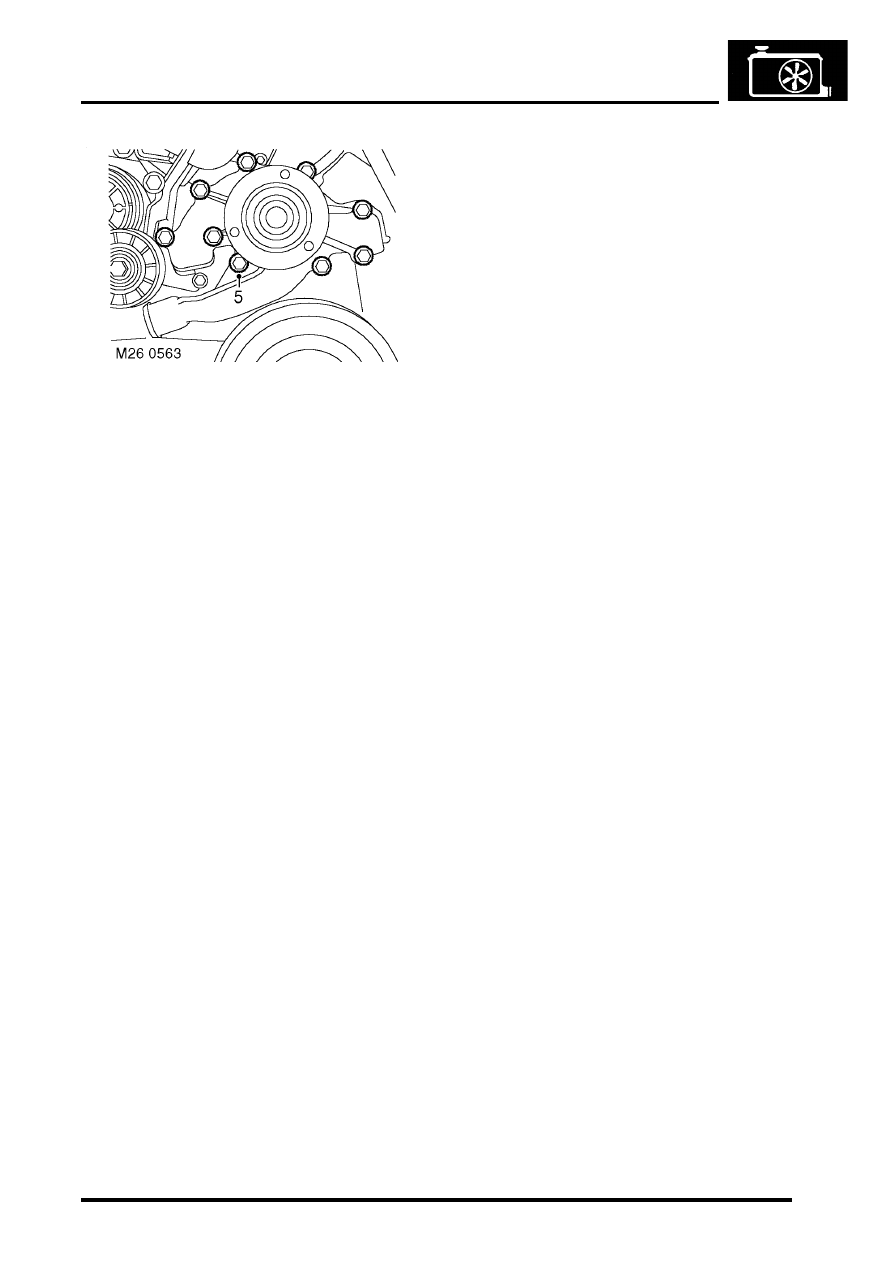

5. Remove 9 bolts securing coolant pump,

remove pump and discard gasket.

Refit

1. Clean coolant pump and mating face.
2. Fit new gasket and coolant pump to cylinder

block. Fit bolts and tighten to 24 Nm (18 lbf.ft).

3. Connect feed hose to coolant pump and secure

with clip.

4. Ensure mating faces of coolant pump pulley

and flange are clean. Fit pulley and tighten
bolts to 22 Nm (16 lbf.ft).

5. Fit auxiliary drive belt.



+

 CHARGING AND STARTING,

REPAIRS, Belt - auxiliary drive.

6. Refill cooling system.



+

 COOLING SYSTEM - V8,

ADJUSTMENTS, Drain and refill.

COOLING SYSTEM - V8

26-2-20 REPAIRS

MANIFOLDS AND EXHAUST SYSTEMS - TD5

DESCRIPTION AND OPERATION

30-1-1

MANIFOLDS AND EXHAUST SYSTEMS - Td5

DESCRIPTION AND OPERATION

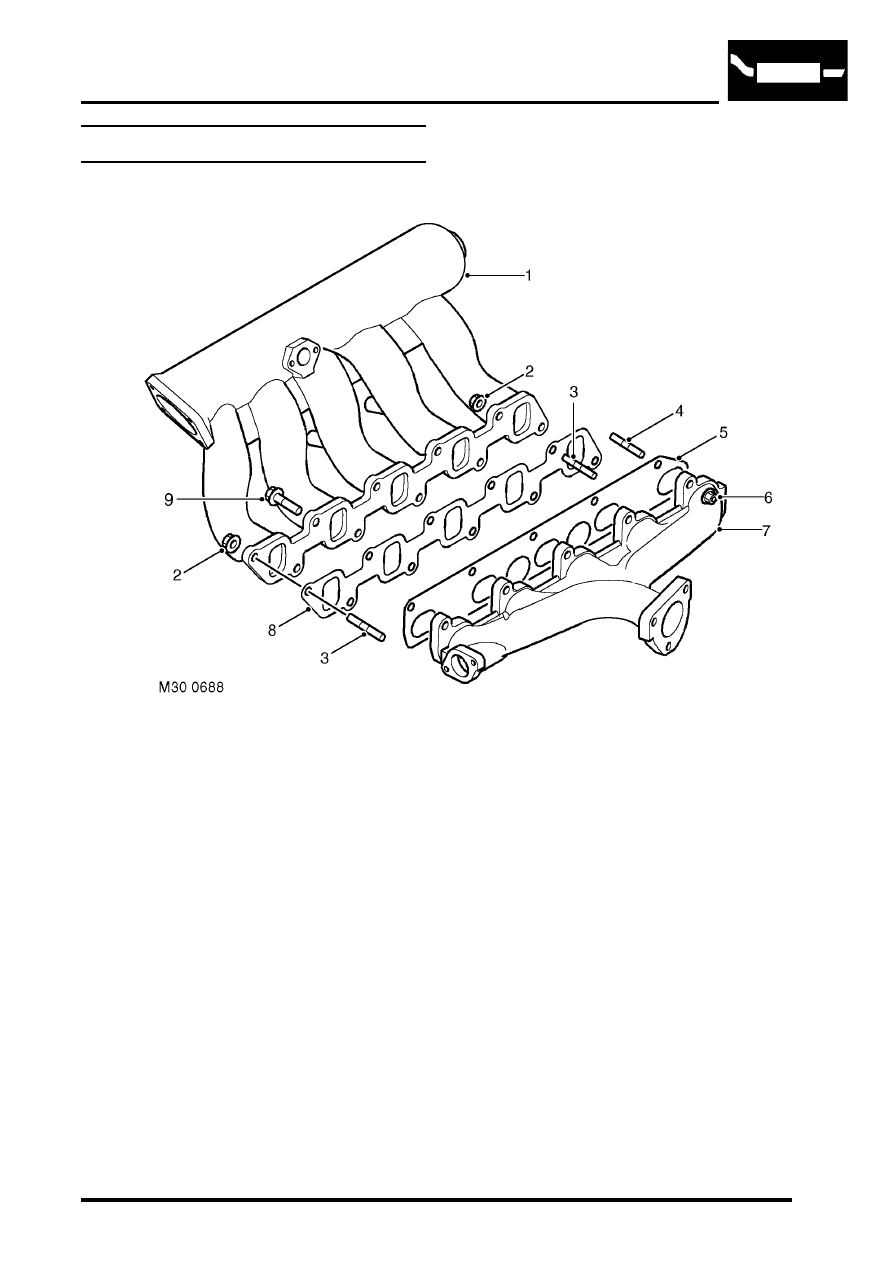

Manifold component layout

1 Inlet manifold
2 Flanged nut 2 off
3 Stud 2 off
4 Stud 10 off
5 Exhaust gasket
6 Flanged nut 10 off
7 Exhaust manifold
8 Inlet gasket
9 Flanged bolt 8 off

MANIFOLDS AND EXHAUST SYSTEMS - TD5

30-1-2

DESCRIPTION AND OPERATION

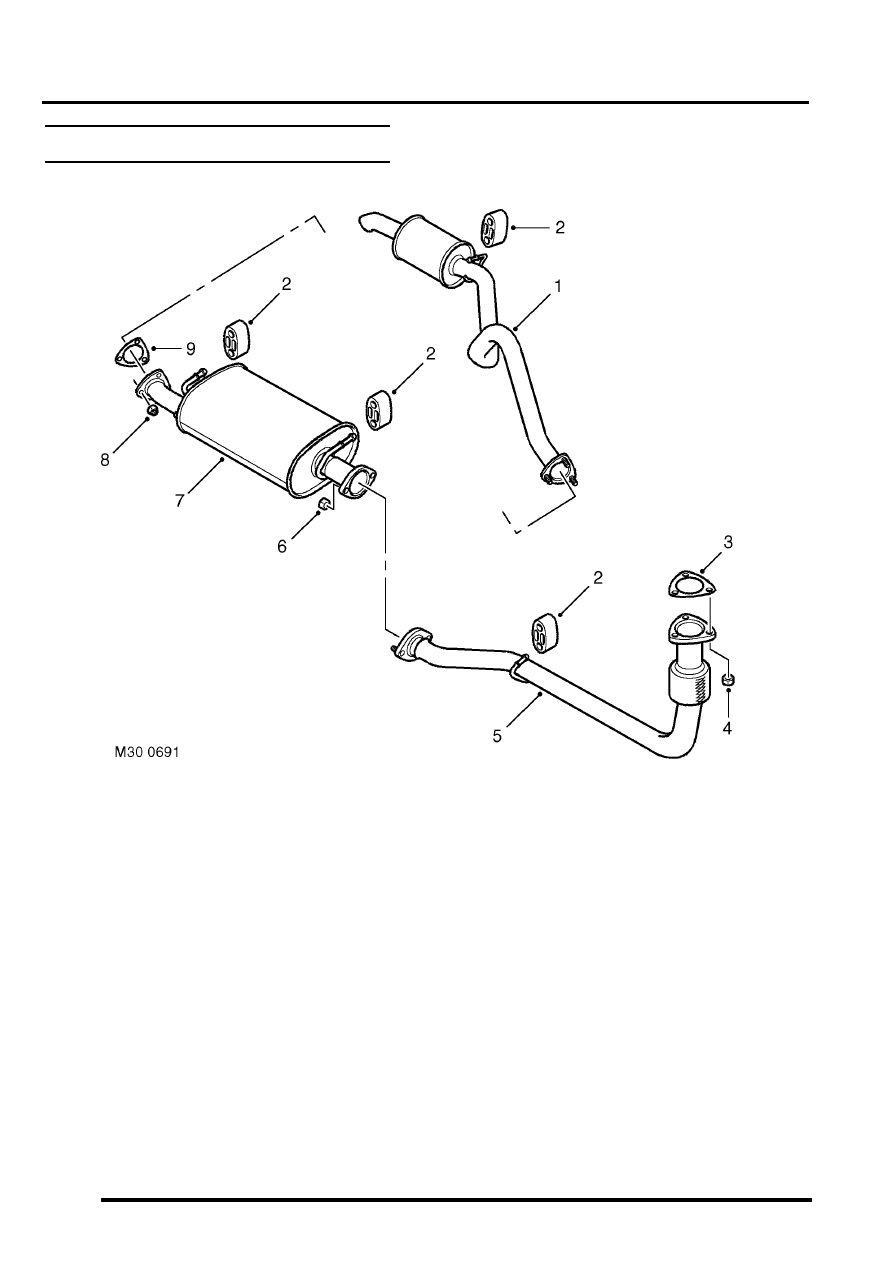

Exhaust system component layout

1 Tail pipe/silencer assembly
2 Mounting rubber 4 off
3 Turbo/Exhaust manifold gasket
4 Flanged nut 3 off
5 Front pipe assembly
6 Flanged nut 2 off
7 Intermediate pipe/silencer assembly
8 Flanged nut 3 off
9 Gasket
