FUEL DELIVERY SYSTEM - TD5

REPAIRS 19-1-19

Switch - fuel filler flap release - from
03MY

$% 19.55.23

Remove

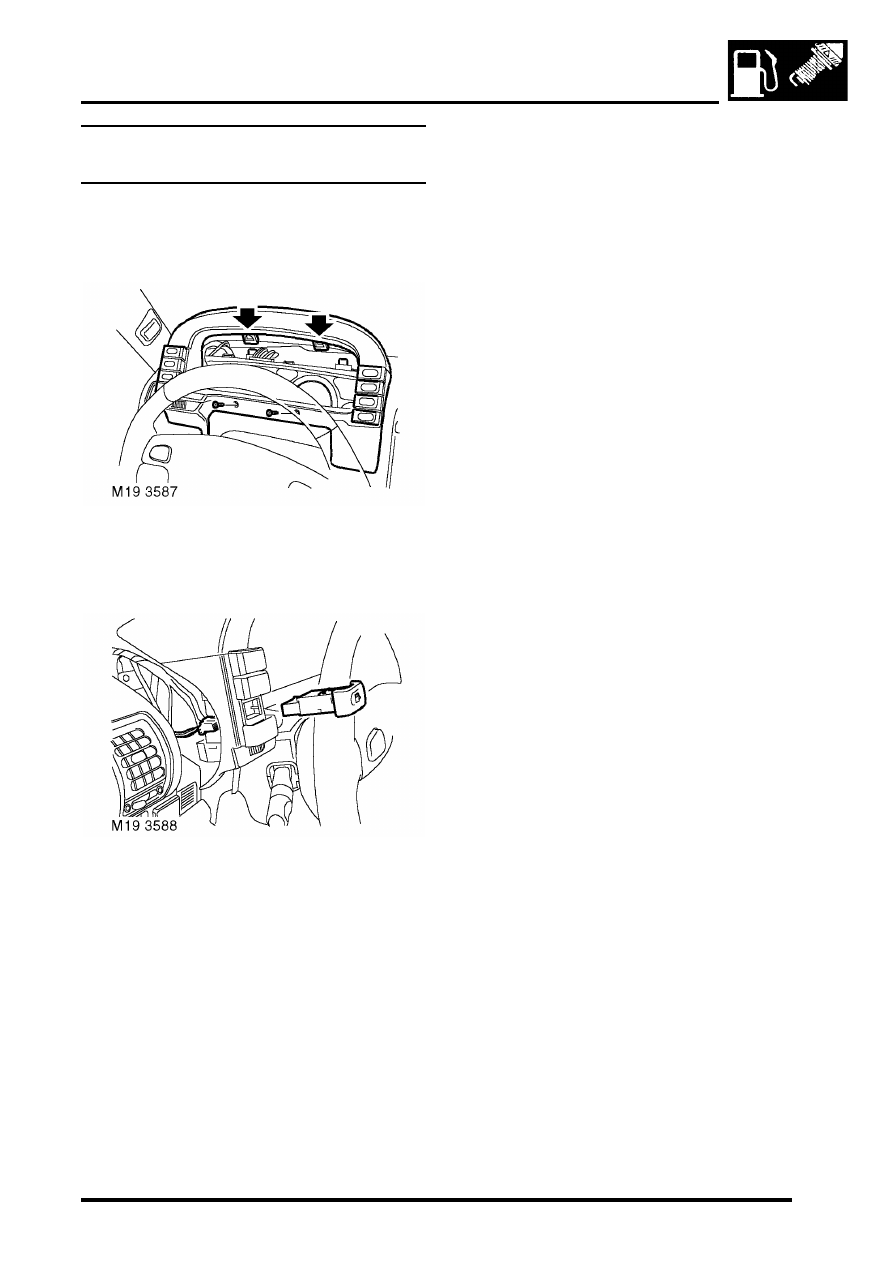

1. Remove 2 screws securing instrument cowl to

fascia and release the cowl from the retaining
clips.

2. Disconnect multiplug from the fuel filler flap

release switch.

3. Remove the fuel filler flap release switch from

the instrument cowl.

Refit

1. Fit and secure the fuel filler flap release switch

to the instrument cowl and connect the
multiplug.

2. Fit the instrument cowl to the fascia and secure

with screws.

FUEL DELIVERY SYSTEM - TD5

19-1-20 REPAIRS

FUEL DELIVERY SYSTEM - V8

DESCRIPTION AND OPERATION

19-2-1

FUEL DELIVERY SYSTEM - V8

DESCRIPTION AND OPERATION

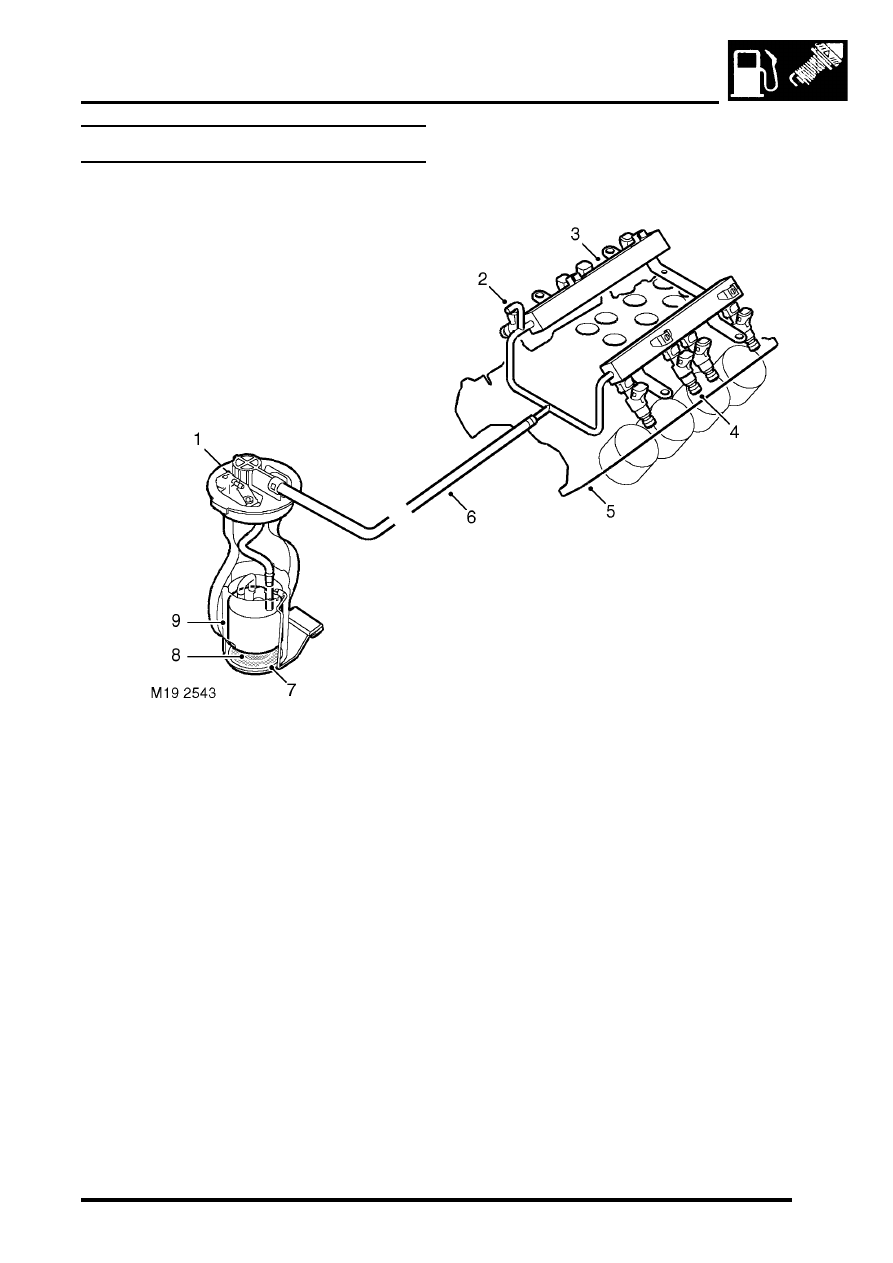

Fuel delivery system

1 Fuel pressure regulator (hidden)
2 Schraeder valve
3 Fuel rail
4 Injectors
5 Engine block
6 Fuel feed pipe
7 Coarse filter
8 Fine filter
9 Fuel pump and fuel gauge sender assembly

FUEL DELIVERY SYSTEM - V8

19-2-2

DESCRIPTION AND OPERATION

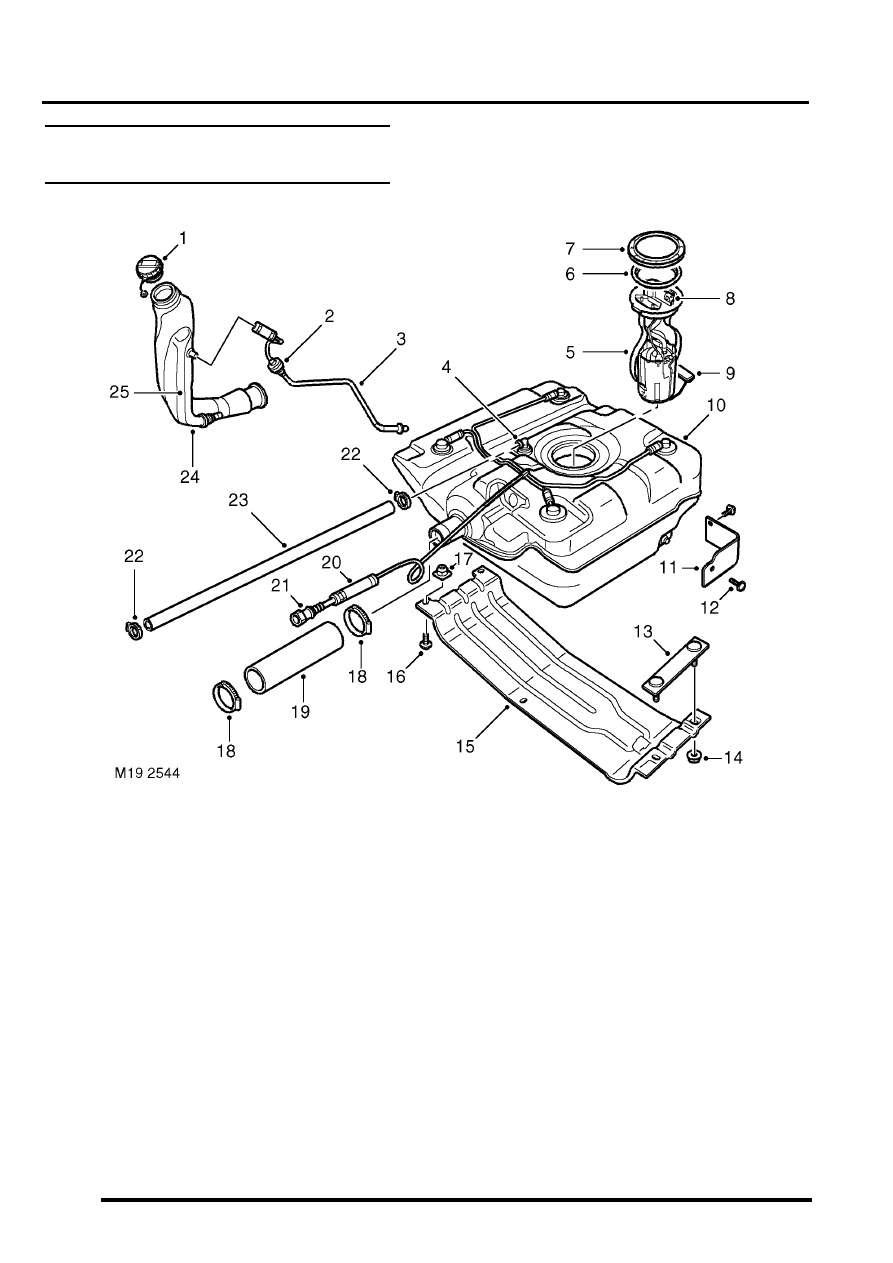

Fuel tank and breather components (all
except NAS)

1 Fuel filler cap
2 Relief valve
3 Vent to EVAP canister
4 Tank breather connection
5 Fuel pump, regulator and fuel gauge sender

assembly

6 Seal
7 Locking ring
8 Fuel feed connection
9 Fuel gauge sender float

10 Fuel tank and breather assembly
11 Heat shield
12 Scrivet 2 off
13 Stud plate

14 Nut 2 off
15 Cradle
16 Bolt 2 off
17 Nut plate 2 off
18 Hose clip 2 off
19 Hose
20 Vent hose
21 Vent hose coupling
22 Hose clip 2 off
23 Hose
24 Filler tube
25 Liquid Vapour Separator (LVS)
