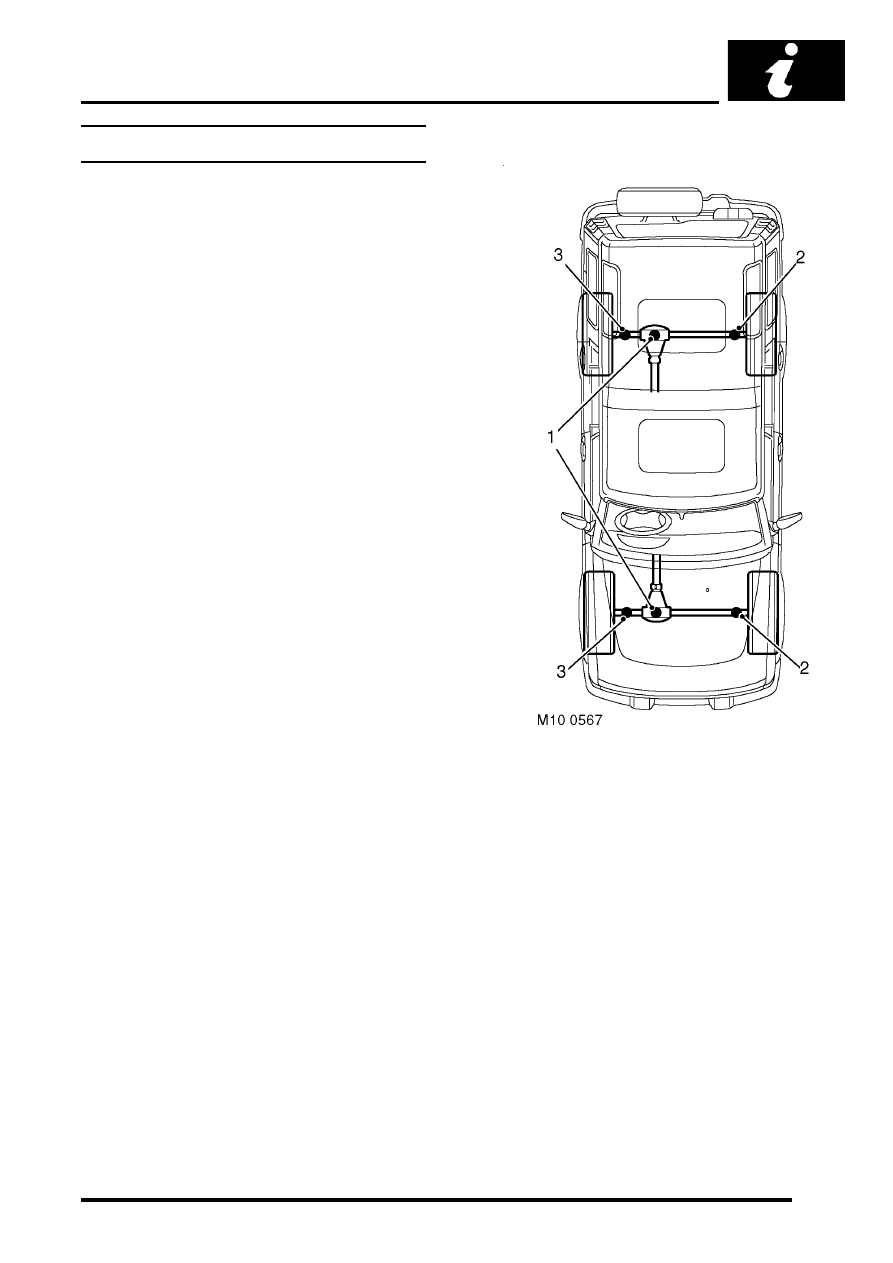

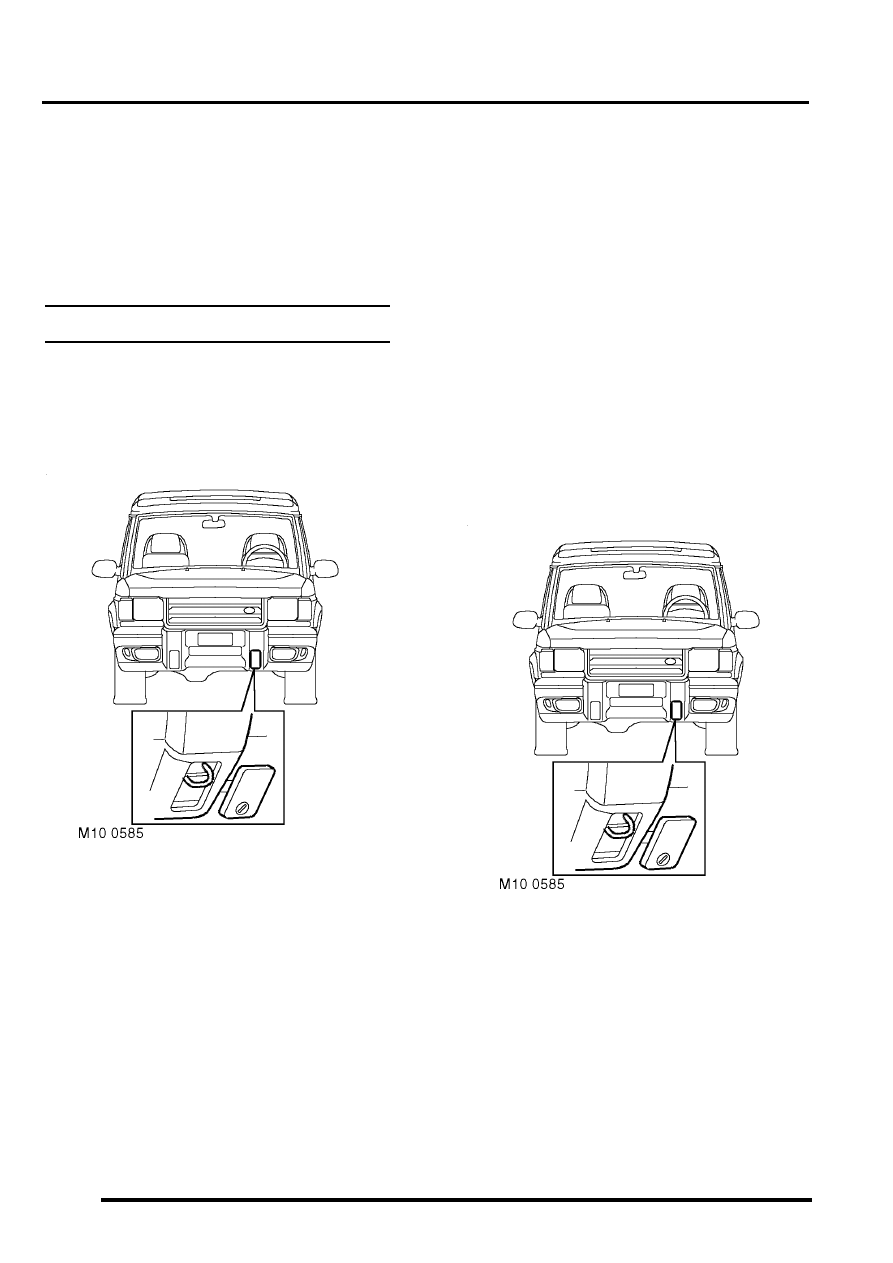

TORQUE WRENCH SETTINGS 06-15 Heating and air conditioning Wipers and washers Electrical TORQUE DESCRIPTION METRIC IMPERIAL Heater assembly 16 Nm (12 lbf.ft) Compressor bolts 22 Nm (16 lbf.ft) Blower motor 19 Nm (14 lbf.ft) Compressor to mounting bracket bolts 25 Nm (18 lbf.ft) A/C pipes to compressor bolts 10 Nm (7 lbf.ft) Condenser pipe bolt 5 Nm (3.7 lbf.ft) Receiver drier to bracket bolts 5 Nm (3.7 lbf.ft) Adaptor block to receiver drier bolt 5 Nm (3.7 lbf.ft) Evaporator pipe bolts 5 Nm (3.7 lbf.ft) Dual pressure switch to receiver drier 10 Nm (7 lbf.ft) Air conditioning pipes to receiver drier bolts 5 Nm (3.7 lbf.ft) TX valve pressure pipe union 22 Nm (16 lbf.ft) Evaporator pipe to TXV valve 32 Nm (24 lbf.ft) Evaporator assembly to body bolts 16 Nm (12 lbf.ft) High and low pressure pipe, bolts 10 Nm (7 lbf.ft) Fuel burning heater Torx bolts 25 Nm (18 lbf.ft) TORQUE DESCRIPTION METRIC IMPERIAL Link to motor spindle 7 Nm (5.2 lbf.ft) Front motor assembly 2.5 Nm (1.8 lbf.ft) Spindle nut 3 Nm (2.2 lbf.ft) Wiper arm nut 13 Nm (10 lbf.ft) TORQUE DESCRIPTION METRIC IMPERIAL Alternator support stay 25 Nm (18 lbf.ft) Alternator lead - Td5 6 Nm (4.4 lbf.ft) Auxiliary drive belt tensioner bolt 50 Nm (37 lbf.ft) Alternator pulley 80 Nm (59 lbf.ft) Alternator B+ nut - V8 18 Nm (13 lbf.ft) Alternator B+ nut - V8 5 Nm (3.7 lbf.ft) Starter motor - Td5 27 Nm (20 lbf.ft) Starter motor solenoid 10 Nm (7 lbf.ft) Starter motor - V8 44 Nm (32 lbf.ft) Alternator 45 Nm (33 lbf.ft) Starter motor heat shield - V8 10 Nm (7 lbf.ft) Horn 13 Nm (10 lbf.ft) Battery carrier bolts 28 Nm (21 lbf.ft) |
