Defender Electric Diagrams. Manual - part 240

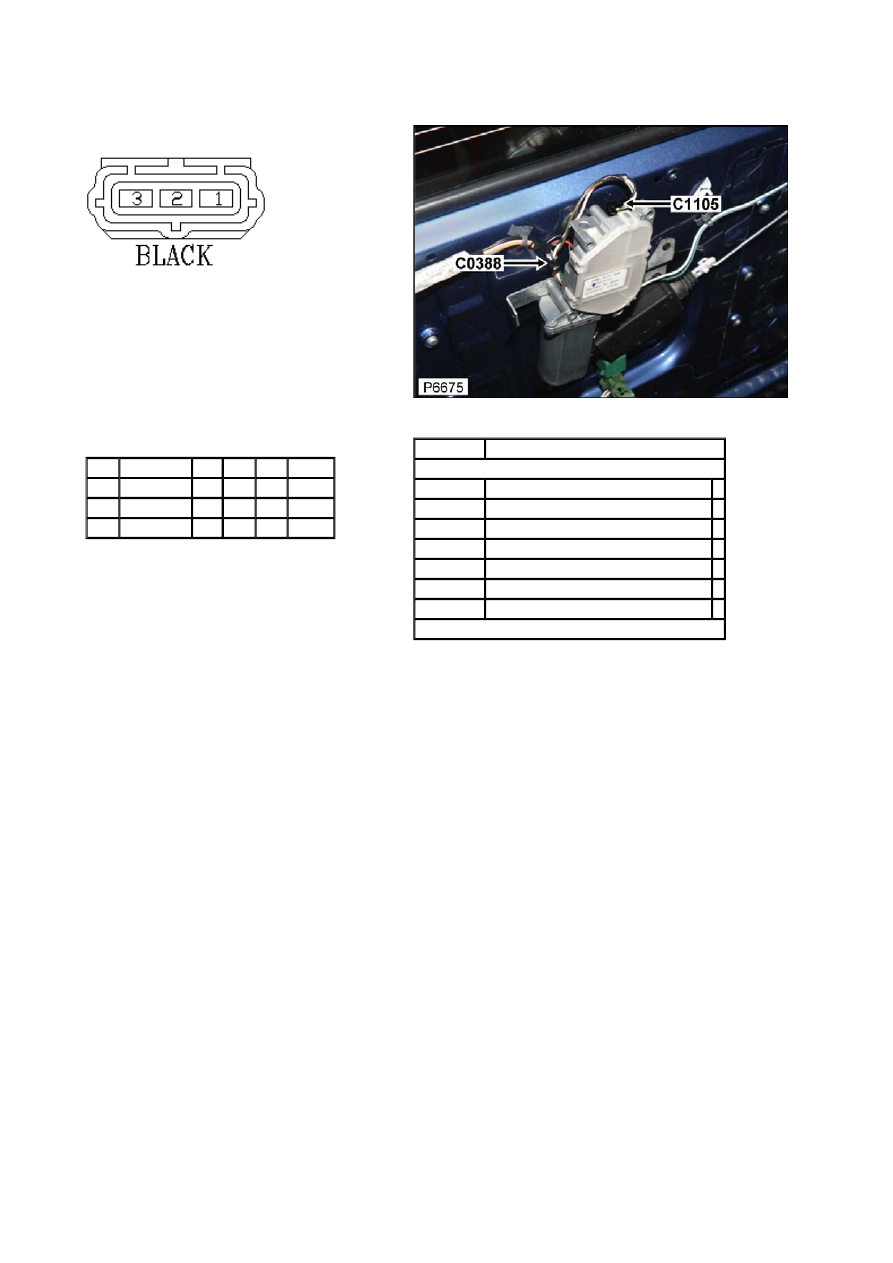

Connector: C1105

Description: Switch-Park-Rear wiper

Location: Center of taildoor, behind trim panel





Part No.:

YPC10068



Colour: BLACK

Cavities: 3WY

Harness:

TAILDOOR HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

1.0D NLG ALL C0609

2

AFU3802

1.0D G

ALL C0609

3

AFU3802

1.5D B

ALL C0608

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2,3

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680



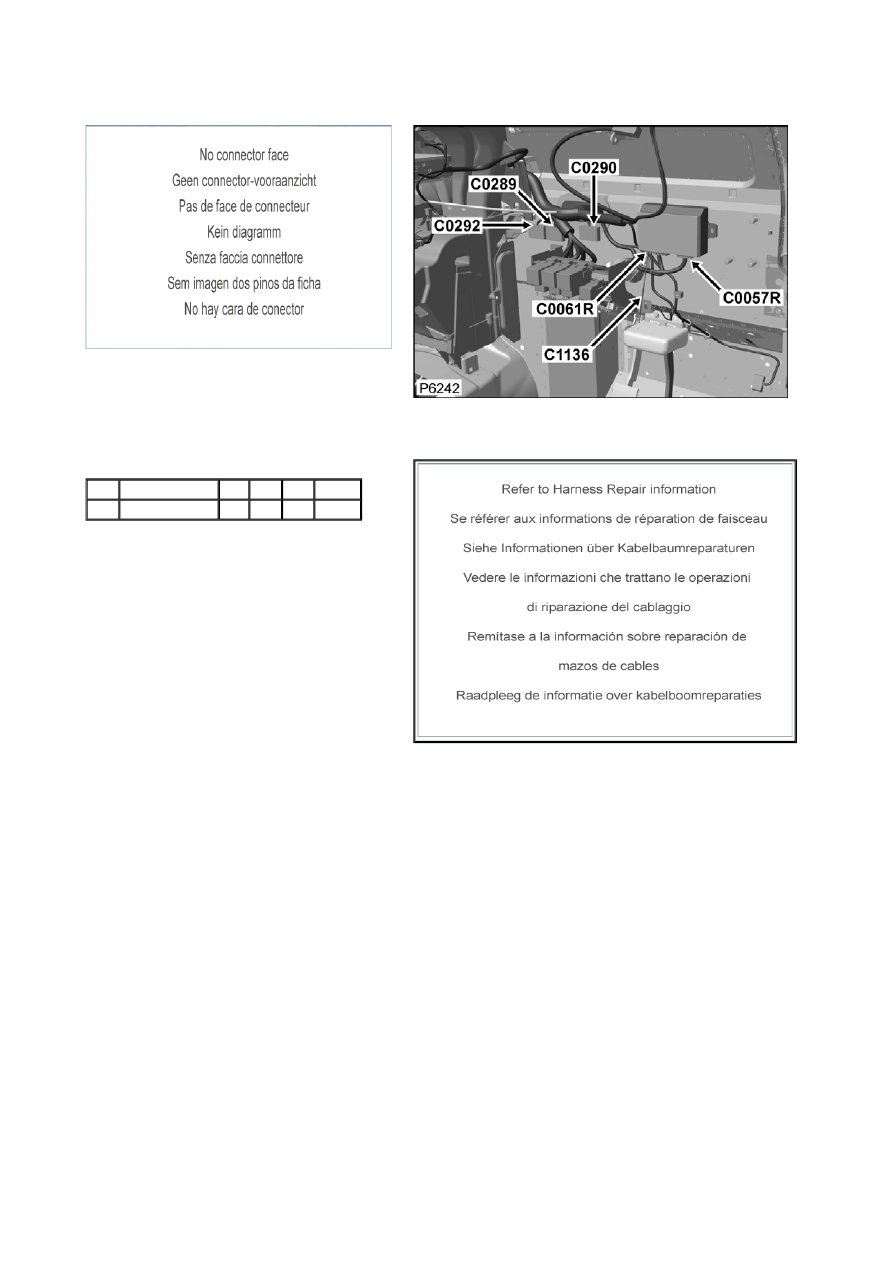

Connector: C1136

Description: Aerial

Location: Behind RH side of dash





Part No.:

STRIP05



Colour: NO COLOUR

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL

CSA  COL  CCT  DESTN

1

CUT_BARE_END 0.5D OS

22R

C0061R

Service Repair Kits

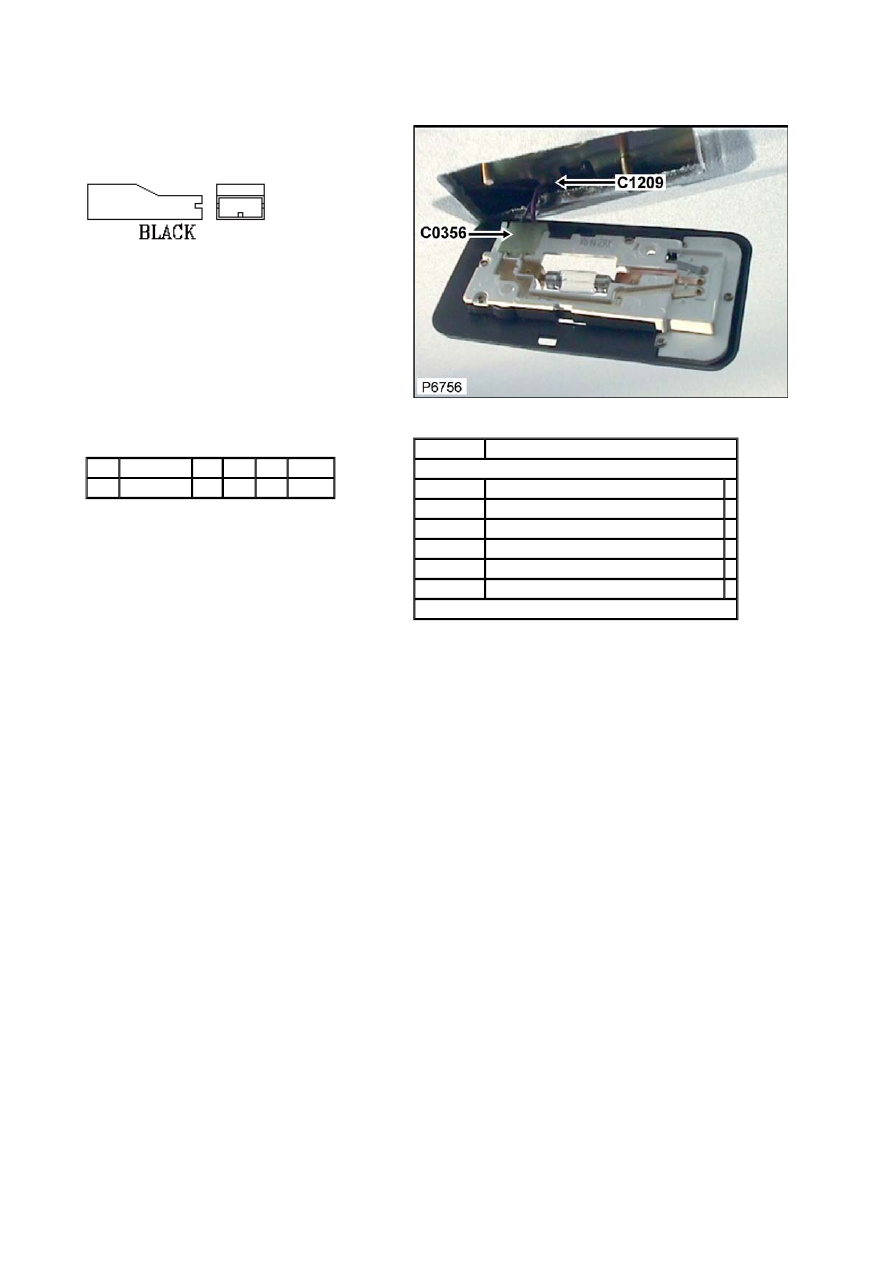

Connector: C1209

Description: Ground point

Location: Rear of headlining





Part No.:

AAU1010



Colour:

Cavities:

Harness:

ROOF FRONT HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3262

0.5D B

2

C0259

Service Repair Kits




CSA

0.30- 0.81 CSA

Cavities: 1

YMI000210

SRK ITEM 250 POSI-LOCK FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001560



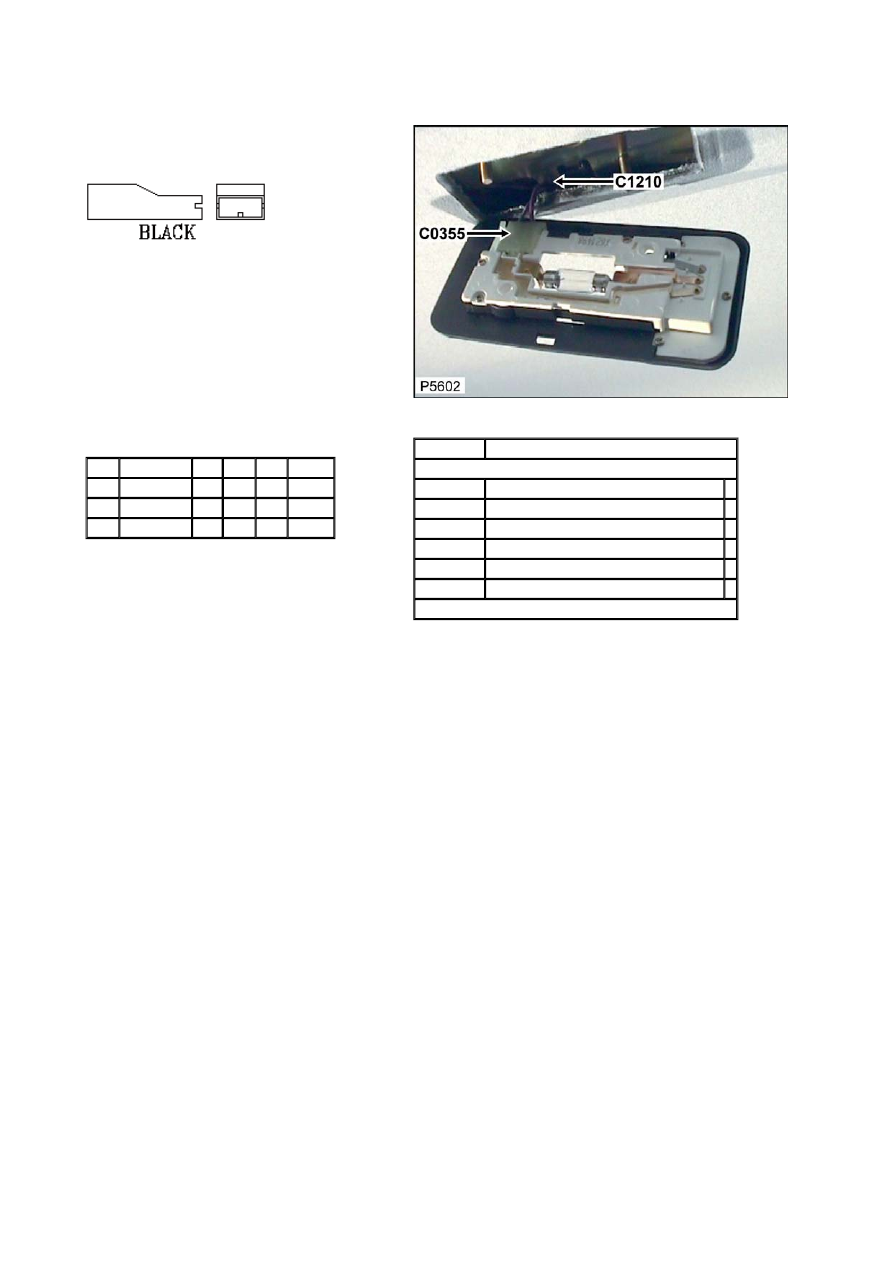

Connector: C1210

Description: Ground point

Location: Front of headlining in the center





Part No.:

AAU1010



Colour:

Cavities:

Harness:

ROOF FRONT HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3262

0.5D B

1

CTAP

1

AFU3262

0.5D B

2

CTAP

1

AFU3262

0.5D B

3

C0259

Service Repair Kits




CSA

0.30- 0.81 CSA

Cavities: 1

YMI000210

SRK ITEM 250 POSI-LOCK FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001560
