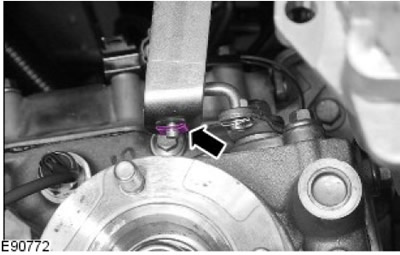

9. ПРИМЕЧАНИЕ: Проследите, чтобы шток вошел в полный контакт с шаровым шарниром.
Подсоедините шток селектора высокого/ низкого диапазона.

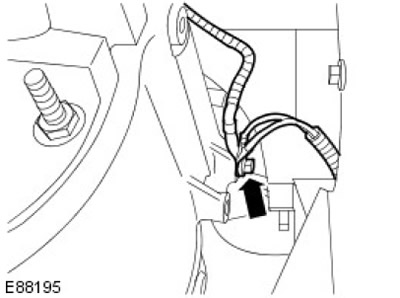

10. Подсоедините электрический разъем переключателя детектирования устройства блокировки дифференциала.
- 1. Состыкуйте штекерный разъем.
- 2. Прикрепите электрический разъем к кронштейну.
11. Подсоедините электрический разъем сигнальной лампы устройства блокировки дифференциала.
- 1. Состыкуйте штекерный разъем.
- 2. Прикрепите электрический разъем к кронштейну.

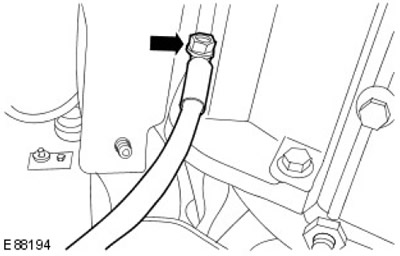

12. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.
Вверните болт трубки сапуна раздаточной коробки.
- Установите новые уплотнительные шайбы.
- Затяните болт усилием 15 Нм.
13. Затяните (момент затяжки 12 Нм).
14. Затяните (момент затяжки 45 Нм).

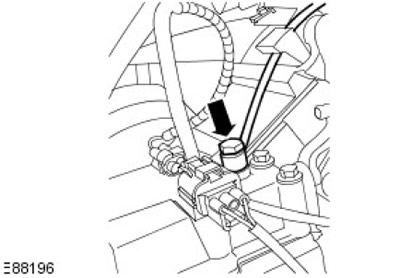

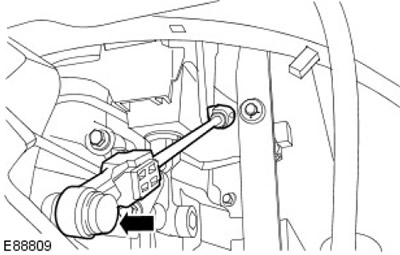

15. Подсоедините к раздаточной коробке электрический разъем электронного спидометра.
16. ПРИМЕЧАНИЕ: Снимите и отбракуйте хомут.
Затяните (момент затяжки 45 Нм). Отрегулируйте положение карданного вала относительно фланца ведущей шестерни.

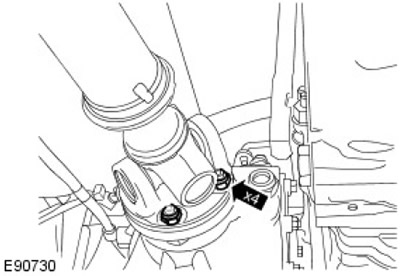

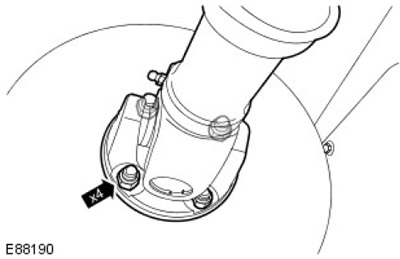

17. ПРИМЕЧАНИЕ: Установите новые гайки.
ПРИМЕЧАНИЕ: Очистите приводные фланцы карданного вала и сопрягающиеся поверхности.
Затяните с усилием 47 Нм (35 фунтов/фут). Выверьте положение карданного вала относительно фланца ведущей шестерни.

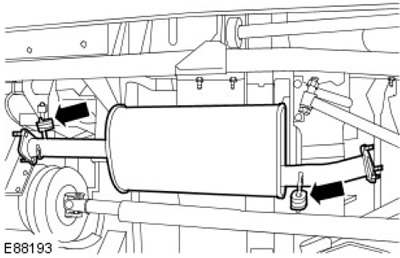

18. Установите промежуточную трубу и глушитель.

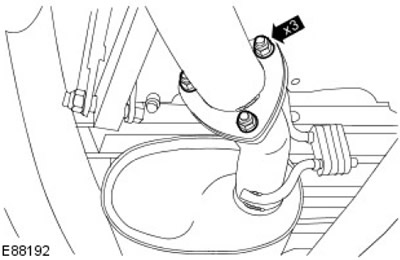

19. Прикрепите выводящую трубу к промежуточной.
- Установите новую прокладку.
- Затяните новые гайки (момент затяжки 30 Нм).

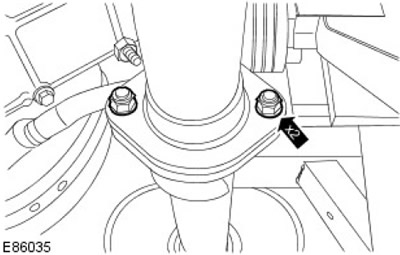

20. Закрепите промежуточную трубу на каталитическом нейтрализаторе. Установите, но не затягивайте новые гайки. Затяните новые гайки с усилием 30 Нм (22 фунта/фут).
21. Заполните раздаточную коробку.
За дополнительной информацией обратитесь к главе: Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (308-07A Раздаточная коробка - Дизельный двигатель ID4 2.4L, Общие процедуры).
22. Опустите автомобиль.
23. Установите штифт рычага стояночного тормоза. Установите новый штифт.

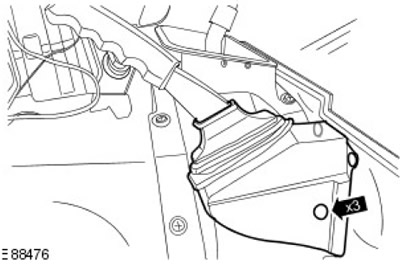

24. Прикрепите защитный чехол рычаг; стояночного тормоза. Установите 3 зажима.
