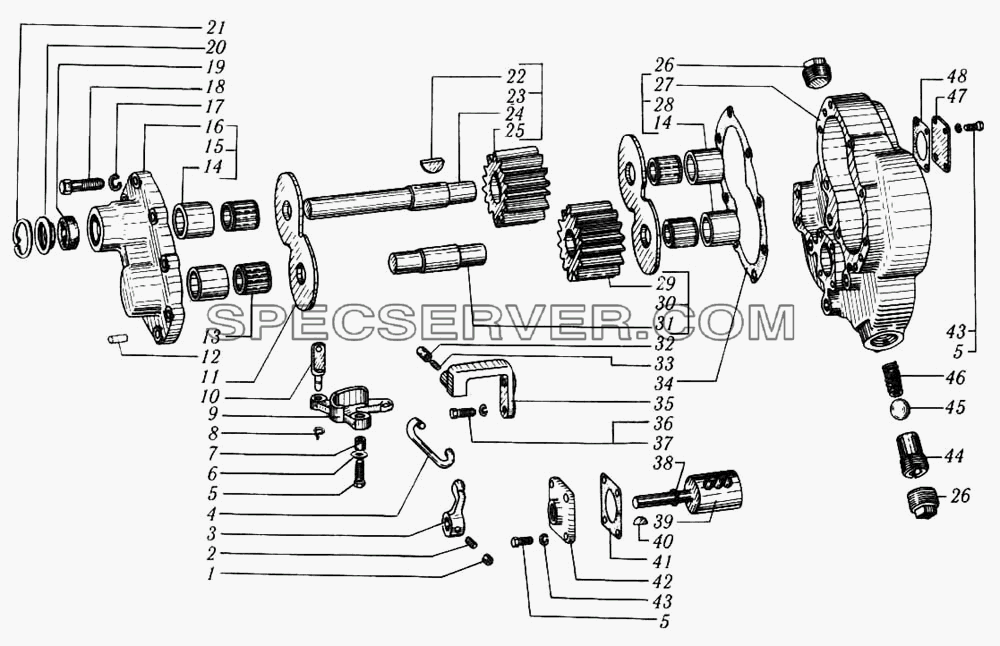

Запчасти: Насос двухцилиндрового опрокидывающего механизма для КрАЗ-6510

Насос двухцилиндрового опрокидывающего механизма для КрАЗ-6510 (список запасных частей)

Насос двухцилиндрового опрокидывающего механизма для КрАЗ-6510 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 220ВЭ-8604010-01 Насос в сборе
1 250510-П29 Гайка М8
2 201456-П29 Болт М8х1,25х20
3 220В-8604130 Рычаг клапана управления
4 220В-8604132 Тяга рычага клапана
5 201497-П29 Болт М10х1,25х25
6 100-3537043 Шайба
7 220В-8604146 Втулка болта оси
8 11.3514163-11 Шайба стопорная
9 256Б1-8604138 Рычаг двуплечий
10 256Б1-8604142 Ушко рычага клапана
11 220В-8604074-01 Прокладка шестерни
12 346004-П29 Штифт 12х45
13 64706 Подшипник
14 220В-8604029 Кольцо подшипника
15 256Б1-8604026 Крышка корпуса с втулками
16 256Б1-8604028 Крышка
17 252138-П2 Шайба 14 пружинная
18 201614-П29 Болт М14х1,5х40
19 201-1113072-А2 Сальник
20 256Б1-8604086-10 Шайба защитная
21 250-3405208 Кольцо стопорное подшипника
22 314013-П Шпонка сегментная
23 220В-8604050 Шестерня ведущая в сборе
24 220В-8604055 Валик ведущей шестерни
25 220В-8604052-02 Шестерня ведущая
26 262516-П Пробка
27 220В-8604017 Корпус насоса
28 220В-8604015 Корпус насоса в сборе
29 220В-8604066-02 Шестерня ведомая
30 220В-8604064 Шестерня ведомая в сборе
31 220В-8604069 Валик ведомой шестерни
32 220В-8604150 Фиксатор рычага
33 220В-8604148 Пружина фиксатора
34 220В-8604030 Прокладка крышки
35 220В-8604144 Кронштейн двуплечего рычага
36 252137-П2 Шайба 12 пружинная
37 201540-П29 Болт М12х1,75х30
38 012-016-25-1-3 Кольцо
39 256Б1-8604102-01 Клапан управления насосом
40 314007-П Шпонка
41 220В-8604124 Прокладка корпуса сальника
42 256Б1-8604122 Крышка клапана управления
43 252136-П2 Шайба 10 пружинная
44 220В-8604092-А2 Корпус обратного клапана
45 220В-8604094 Шарик
46 220В-8604095 Пружина обратного клапана
47 220В-8604034 Заглушка корпуса
48 220В-8604036 Прокладка заглушки

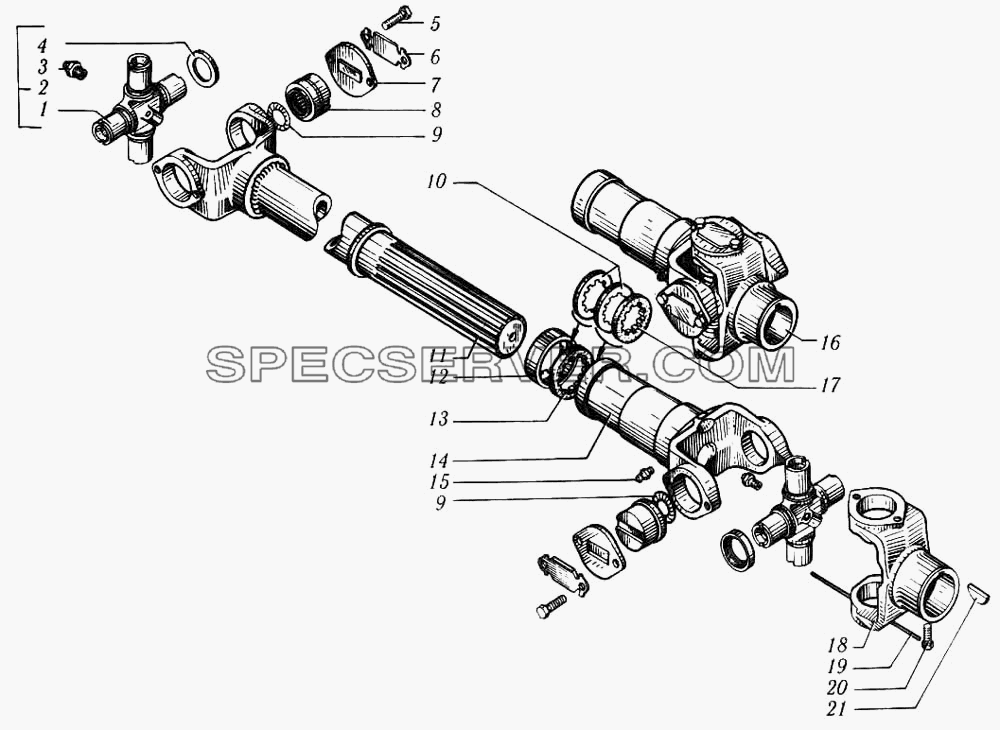

Запчасти: Карданный вал привода насоса двухцилиндрового опрокидывающего механизма для КрАЗ-6510

Карданный вал привода насоса двухцилиндрового опрокидывающего механизма для КрАЗ-6510 (список запасных частей)

Карданный вал привода насоса двухцилиндрового опрокидывающего механизма для КрАЗ-6510 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 256Б-8605012 Вал карданный привода насоса опрокидывающего механизма платформы в сборе
1 53А-2201030 Крестовина кардана
2 53А-2201026-01 Крестовина кардана в сборе
3 296780-П Клапан предохранительный
4 53А-2201031 Уплотнение подшипника торцевое
5 201416-П29 Болт М6х1х12
6 51-2201039 Пластина стопорная
7 51-4930 Крышка подшипника
8 804704-КЗС10 Подшипник
9 53А-2201122-01 Кольцо уплотнительное
10 51А-2201089 Шайба упорная
11 220В-8605018-А Вал карданный с вилкой
12 52-2201087 Обойма сальника скользящей вилки
13 52Ю-2201088 Колцо сальника наружное
14 51А-2201047 Вилка скользящая
15 264072-П8 Пресс-масленка 6
16 220В-8605090-04 Кардан привода задний
17 51А-2201085 Кольцо уплотнительное внутреннее
18 220В-8605098-А Вилка заднего кардана
19 258284-П8 Шплинт-проволока 1,6х250
20 206496-П29 Болт М8х1,25х18
21 314013-П Шпонка сегментная

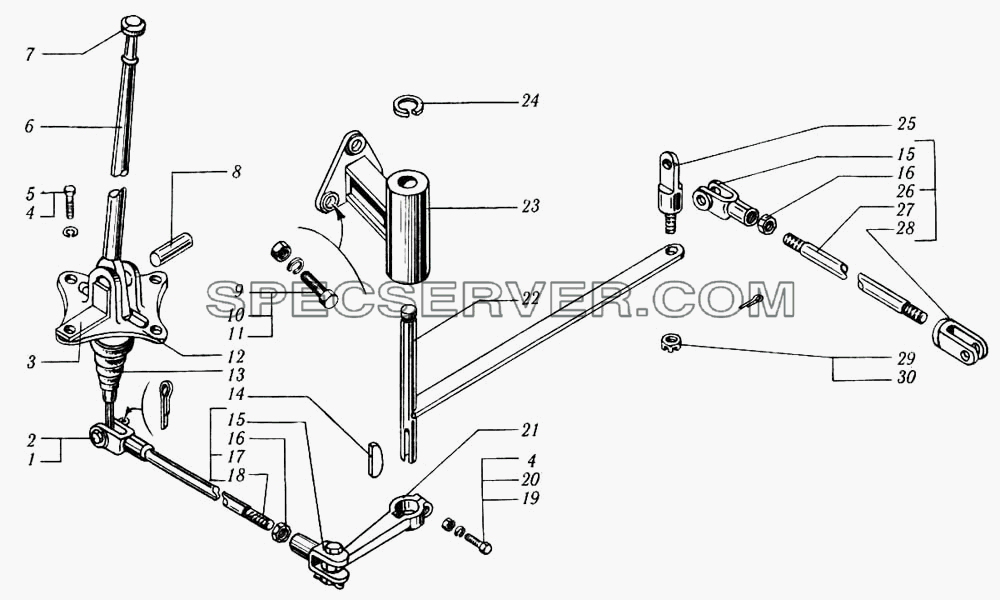

Запчасти: Управление двухцилиндровым опрокидывающим механизмом для КрАЗ-6510

Управление двухцилиндровым опрокидывающим механизмом для КрАЗ-6510 (список запасных частей)

Управление двухцилиндровым опрокидывающим механизмом для КрАЗ-6510 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 258039-П29 Шплинт разводной 3х20
2 260058-П18С Палец 10х30
2 260058-П29 Палец 10х30
3 6510-8606097-10 Стопор оси
4 252135-П2 Шайба 8 пружинная
5 201456-П29 Болт М8х1,25х20
6 6510-8606015-10 Рычаг управления насосом
7 120-1702159-К Головка рычага
8 6510-8606048-10 Ось
9 201505-П29 Болт М10х1,5х45
10 252136-П2 Шайба 10 пружинная
11 250512-П29 Гайка М10х1,5
12 6510-8606066-10 Кронштейн
13 6510-5130094-10 Уплотнитель пола
14 347001-П Шпонка сегментная 6х9
15 200-3508045-02 Вилка тяги
16 250513-П29 Гайка М10х1
17 6510-8606042-10 Тяга продольная в сборе
18 6510-8606043-10 Тяга продольная
19 201468-П29 Болт М8х1,25х50
20 250510-П29 Гайка М8
21 220В-8606026 Рычаг дополнительный
22 6510-8606025-10 Рычаг верхний
23 220В-8606050-Б Кронштейн
24 6437-1302145 Кольцо А20
25 6510-8604142 Ушко
26 6510-8606056 Тяга управления насосом в сборе
27 6510-8606057 Тяга
28 256-8606062-01 Вилка тяги
29 250868-П29 Гайка М10х1
30 258040-П29 Шплинт разводной 3,2х25

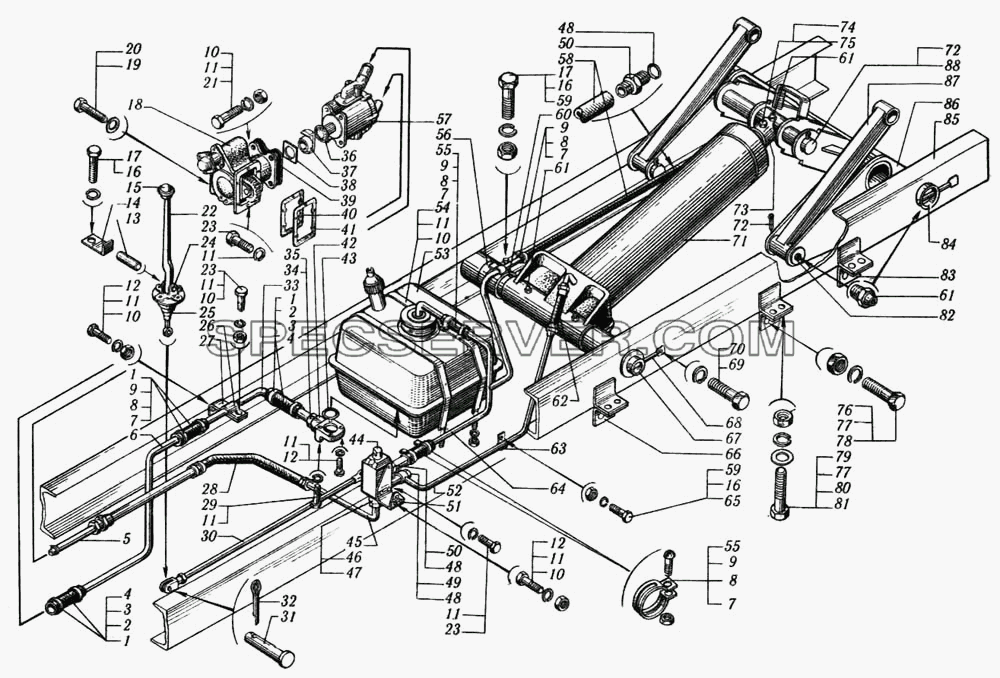

Установка опрокидывающего механизма с одним цилиндром для КрАЗ-6510 (список запасных частей)

Установка опрокидывающего механизма с одним цилиндром для КрАЗ-6510 (список запасных частей)

Установка опрокидывающего механизма с одним цилиндром для КрАЗ-6510 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 6510-8609061 Рукав
1 651001-8609061 Рукав
2 250-1303027 Лента стяжного хомута
3 212А-8101092 Пряжка хомута
4 258080-П29 Шплинт 5,6х25
5 6510-8609054 Трубка высокого давления
6 6510-8609031 Трубка всасывающая
7 251086-П29 Гайка М5х0,8
8 220086 П29 Винт М5х30
9 250-3408117 Хомут шланга
10 250512-П29 Гайка М10х1,5
11 252136-П2 Шайба 10 пружинная
12 201499-П29 Болт М10х1,5х30
13 6510-8606048-10 Ось
14 6510-8606097-10 Стопор оси
15 120-1702159-К Головка рычага
16 252135-П2 Шайба 8 пружинная
17 201456-П29 Болт М8х1,25х20
18 6505-4202010 Коробка отбора мощности в сборе
19 312434-П Шайба 10
20 200333-П29 Болт М10х120
21 201505-П29 Болт М10х1,5х45
22 6505Б-8606015 Рычаг управления насосом
23 201497-П29 Болт М10х1,25х25
24 6510-8606066-10 Кронштейн
25 6510-5130094-10 Уплотнитель пола
26 6505-8609048 Скоба
27 6510-8609076 Кронштейн трубки
28 651001-8609091 Рукав высокого давления
28 651007-8609091 Рукав высокого давления
29 201510-П29 Болт М10х85
30 6510-8606042 Тяга
31 260058-П29 Палец 10х30
32 258039-П29 Шплинт разводной 3х20
33 6510-8609037 Трубка всасывающая
34 251-8609045 Кольцо 042-048-36-2-2
35 6505-8604043 Переходник всасывающий
36 6505-4202216 Кольцо стопорное
37 6505-4202214 Полумуфта
38 6505-4202215 Призма
39 6505-8604013 Прокладка насоса
40 6505-4202018 Прокладка
41 6505-4202025 Прокладка регулировочная
42 6505-8604091 Фланец
43 6505-8604110 Кольцо 049-055-36-2-2
44 6505-8607010 Гидрораспределитель в сборе
45 6510-8609055 Трубка высокого давления
46 6510-8607034 Штуцер
47 65055-8607095 Кольцо 030-034-25-2-2
48 6505-8609167 Кольцо 021-025-25-2-2
49 65055-8607087 Болт полый
50 65055-8607048 Штуцер сливной
51 6510-8607274 Кронштейн
52 6510-8609270 Трубка высокого давления
53 6510-8608008 Бак масляный
54 6510-8608100 Хомут крепления масляного бака
55 65055-8609116 Рукав
55 650551-8609116 Рукав
56 6510-8609018 Хомут со скобой
57 6510-8604008 Насос левого вращения с фланцами
58 6510-8609034 Рукав
58 651001-8609034 Рукав
59 250510-П29 Гайка М8
60 6510-8602065 Втулка
61 264020-П29 Масленка 1/8"
62 651001-8609090 Рукав высокого давления
62 651007-8609090 Рукав высокого давления
63 6505-8609064 Скоба
64 6510-8609160 Трубка сливная
65 201458-П29 Болт М8х1,25х25
66 256Б-8601045 Кронштейн надрамника
67 220В-8602031 Ось цилиндра
68 220В-8602050-13 Стопор пальца
69 201587-П29 Болт М14х2х35
70 252138-П2 Шайба 14 пружинная
71 6510-8603010 Гидроцилиндр опрокидывающего механизма в сборе
72 258103-П29 Шплинт разводной 8х100
73 6510-8603049 Опора цилиндра верхняя
74 200987-П29 Болт М20х1,5х120
75 250640-П29 Гайка М20х1,5
76 250560-П29 Гайка М16х2
77 252139-П2 Шайба 16 пружинная
78 202119-П29 Болт М16х2х40
79 250561-П29 Гайка М16х1,5
80 252017-П29 Шайба 16
81 202147-П29 Болт М16х1,5х50
81 202148-П29 Болт М16х1,5х55
82 220В-8602043-А Палец плеча
83 256Б-8601046 Кронштейн надрамника средний
84 256Б-8602034 Ось балансира
85 6510-8601010-10 Надрамник
86 6510-8602010 Балансир
87 220В-8602036-03 Плечо опрокидывающего механизма с втулками в сборе
88 6510-8603078 Палец штока

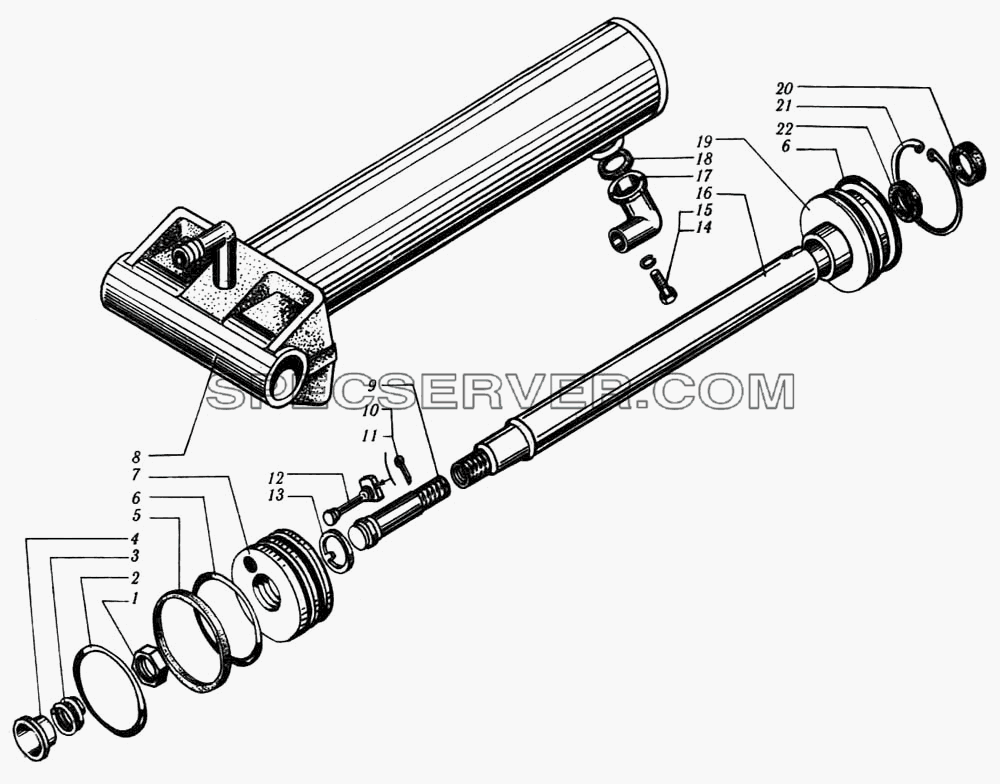

Цилиндр опрокидывающего механизма для КрАЗ-6510 (список запасных частей)

Цилиндр опрокидывающего механизма для КрАЗ-6510 (список запасных частей)

Цилиндр опрокидывающего механизма для КрАЗ-6510 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 6510-8603010 Гидроцилиндр опрокидывающего механизма в сборе
- 6510-8603030 Поршень с перепускным клапаном
1 6510-8603047 Гайка
2 6510-8603053 Кольцо защитное
3 6510-8603045 Пружина
4 6510-8603044 Втулка
5 6510-8603037 Манжета 1-180х160-5
6 6510-8603038 Кольцо 170-180-58-2-2
7 6510-8603031 Поршень
8 6510-8603012 Цилиндр с опорной головкой
9 6510-8603043 Упор
10 258041-П29 Шплинт разводной 3х32
11 6510-8603033 Кольцо ограничительное
12 6510-8603032 Клапан перепускной
13 6510-8603046 Шайба стопорная
14 201499-П29 Болт М10х1,5х30
15 252136-П2 Шайба 10 пружинная
16 6510-8603041 Шток
17 6510-8609101 Фланец
18 6510-8609102 Прокладка
19 6510-8603050-10 Крышка цилиндра правая
20 6510-8603054 Грязесъемник 2х70
21 6510-8603059 Кольцо упорное
22 6510-8603036 Манжета 1-85х70-6

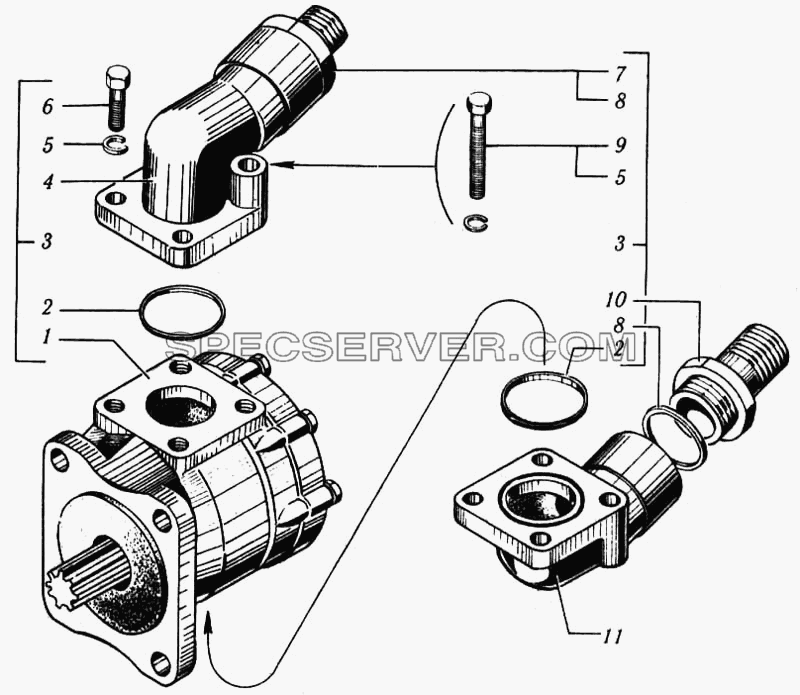

Насос одноцилиндрового опрокидывающего механизма для КрАЗ-6510 (список запасных частей)

Насос одноцилиндрового опрокидывающего механизма для КрАЗ-6510 (список запасных частей)

Насос одноцилиндрового опрокидывающего механизма для КрАЗ-6510 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 6505-8604010 Насос НШ50-Л-2
2 6505-8604110 Кольцо 049-055-36-2-2
3 6510-8604008 Насос левого вращения с фланцами
4 6510-8604090 Фланец верхний
5 252136-П2 Шайба 10 пружинная
6 201499-П29 Болт М10х1,5х30
7 6510-8604042 Переходник нагнетающий
8 251-8609045 Кольцо 042-048-36-2-2
9 201510-П29 Болт М10х85
10 6510-8604043 Переходник всасывающий
11 6510-8604091 Фланец нижний
