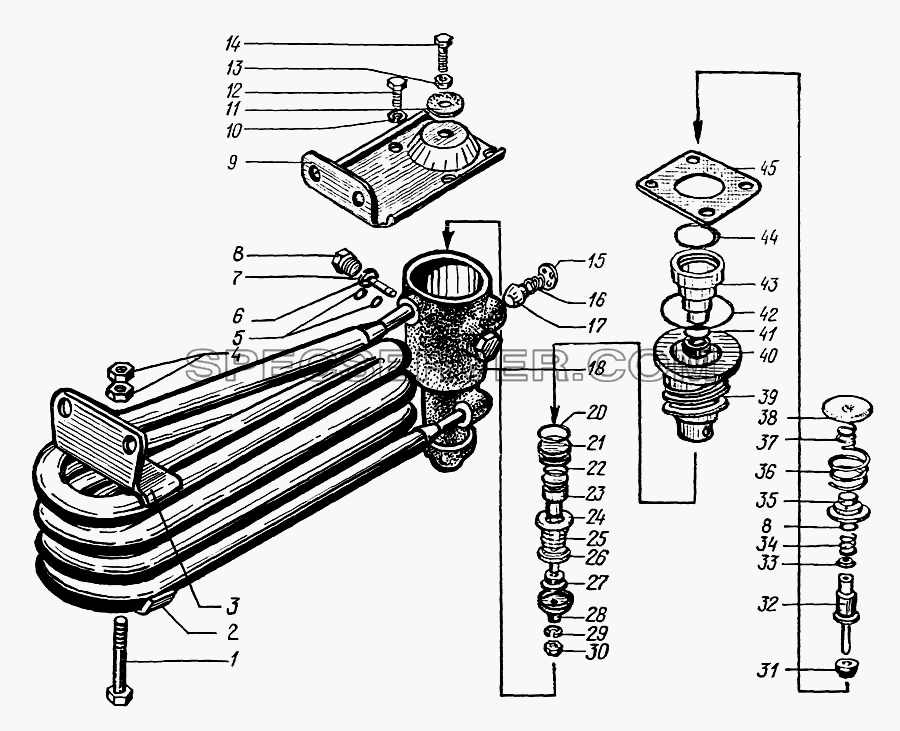

Запчасти: Влагомаслоотделитель с регулятором давления для КрАЗ-6322 (шасси)

Влагомаслоотделитель с регулятором давления для КрАЗ-6322 (шасси) (список запасных частей)

Влагомаслоотделитель с регулятором давления для КрАЗ-6322 (шасси) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 11.3511065 Кольцо 16х2
- 14.3512009 Ремкомплект
- 14.3512010 Влагомаслоотделитель с регулятором давления
- 14.3512030 Клапан предохранительный в сборе
- 14.3512058-20 Патрубок в сборе
1 201460 Болт М8х30
2 11.3511059 Планка
3 11.3511057-20 Кронштейн
4 250510 Гайка М8х1,25
5 11.3511066 Кольцо 015-018-19-2-2
5 11.3511078 Кольцо уплотнительное золотника 5,0х1,75
6 14.3512104 Трубка
7 14.3512078 Пробка
8 008-012-25-2-2 Кольцо
9 14.3512061 Крышка
10 252135 Шайба 8,65Г.029
11 14.3512128 Пыльник
12 201456 Болт М8х1,25х20
13 14.3512106 Гайка
14 11.3512028-01 Болт регулировочный
15 14.3512074 Опора
16 12.3512056 Пружина
17 12.3512054 Клапан
18 14.3512051-20 Корпус наружный
20 100-3522069 О-образное кольцо 15,3х2,4
21 14.3512082 Поршень
22 011-014-19-22 Кольцо
23 14.3512040 Шток
24 11.3515176 Шайба
25 14.3512048 Пружина
26 14.3512046 Окно
27 14.3512042 Клапан
28 14.3512044 Корпус клапана
29 252134 Шайба 6Т
30 250508 Гайка М6-6Н
31 14.3512076 Конус
32 14.3512072 Клапан
33 14.3512108 Упор
34 14.3512068 Пружина
35 14.3512070 Гильза
36 14.3512014-10 Пружина
37 14.3512015 Пружина
38 14.3512026-10 Тарелка пружины
39 14.3512053-10 Корпус внутренний
40 14.3512102 Уплотнитель
41 100-3522026 Кольцо 6,07х1,78
42 100-3521128 О-образное кольцо 25,3х2,4
43 14.3512066 Поршень
44 100-3514035 Кольцо 54,2х3
45 14.3512112 Прокладка

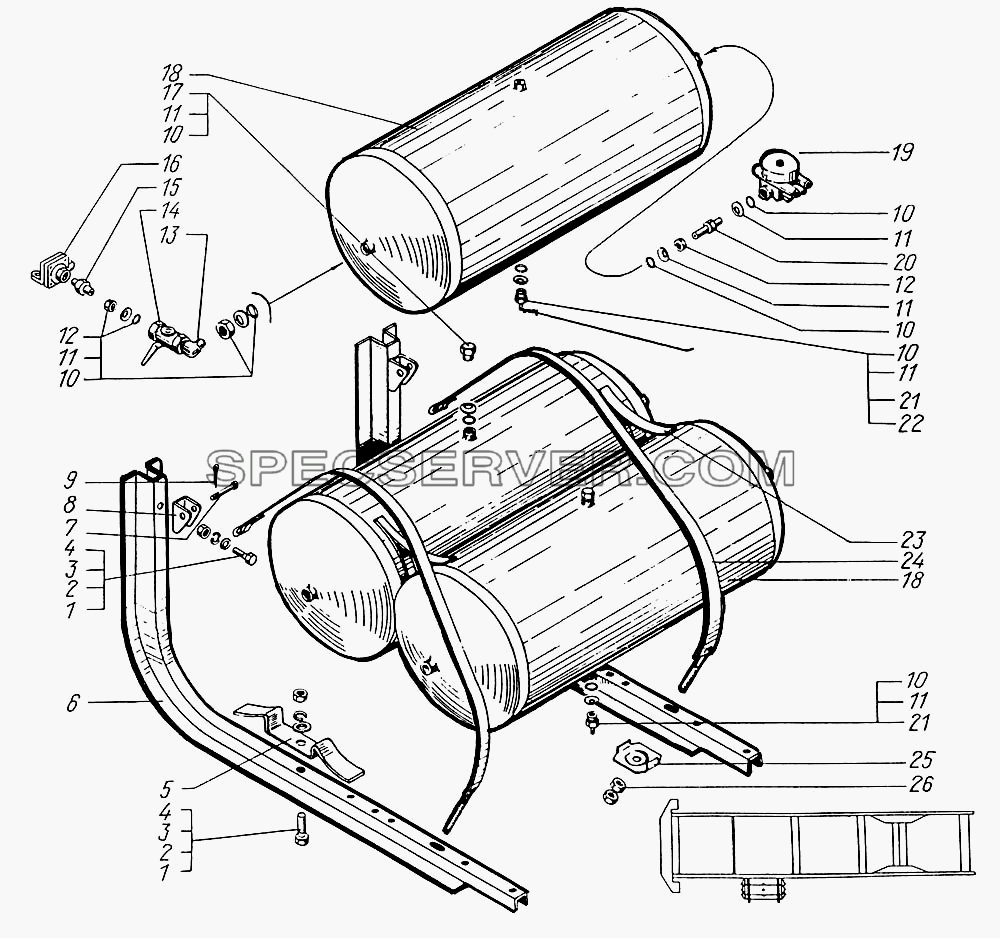

Запчасти: Ресиверы для КрАЗ-6322 (шасси)

Ресиверы для КрАЗ-6322 (шасси) (список запасных частей)

Ресиверы для КрАЗ-6322 (шасси) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 201456 Болт М8х1,25х20
2 252005 Шайба 8,4
3 252135 Шайба 8,65Г.029
4 250510 Гайка М8х1,25
5 6505-3513035 Подкладка
6 6437-8405214 Кронштейн
7 260064 Палец 10х45
8 6505-3513083-01 Кронштейн
9 258039 Шплинт 3,2х20
10 256Б-3570138 Кольцо резиновое уплотнительное Н1-25х20х2
11 256Б1-3506017 Шайба уплотнительная
12 349507 Гайка М22х1,5
13 6510-3520030 Угольник разобщительного крана
14 12.3520010 Кран разобщительный в сборе
15 260-3520030 Штуцер
16 100-3562010 Клапан двухмагистральный в сборе
17 345923 Заглушка
18 260-3513015 Ресивер А40-280
19 12.3515410 Клапан защитный четырехконтурный
20 347596 Штуцер
21 100-3513110 Клапан слива конденсата
22 6505-3515130 Тяга
23 6505-3513034 Подкладка крепления ресивера
24 6505-3513040 Хомут крепления ресивера
25 6505-3513180 Упор хомута
26 250512 Гайка М10х1,5

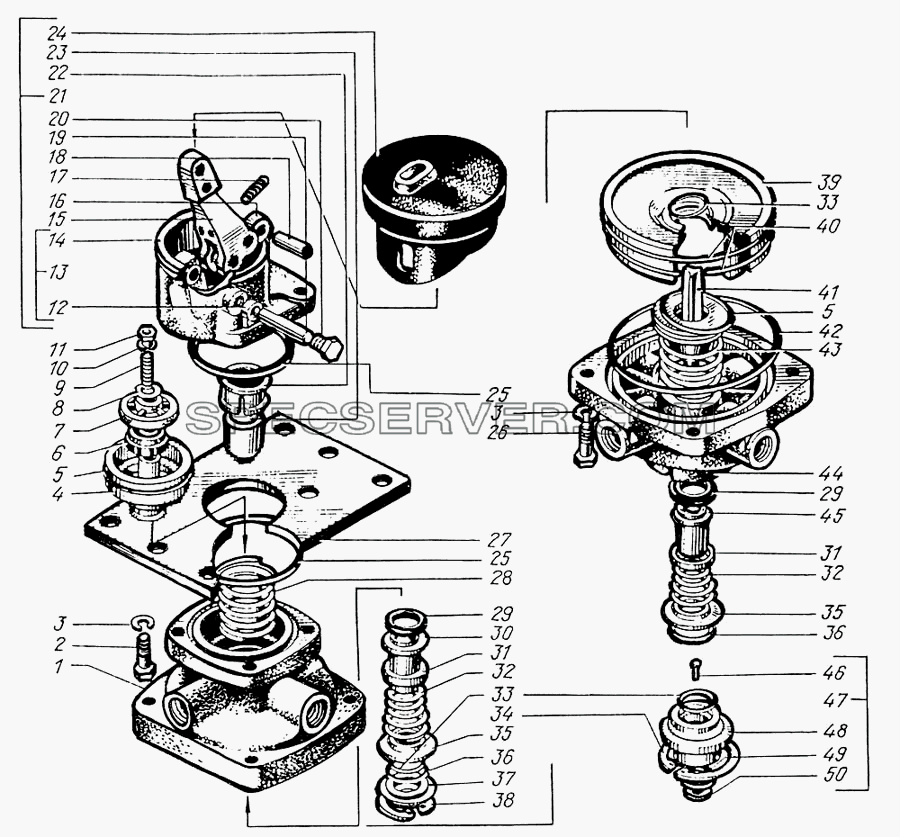

Запчасти: Кран тормозной двухсекционный с рычагом для КрАЗ-6322 (шасси)

Кран тормозной двухсекционный с рычагом для КрАЗ-6322 (шасси) (список запасных частей)

Кран тормозной двухсекционный с рычагом для КрАЗ-6322 (шасси) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3514008-30 Кран тормозной двухсекционный с рычагом в сборе
- 100-3514010 Кран тормозной двухсекционный в сборе
1 100-3514020 Корпус верхний
2 201460 Болт М8х30
3 305890 Шайба 8 пружинная
4 100-3514052 Поршень верхний
5 100-3514035 Кольцо 54,2х3
6 100-3514055 Элемент уравновешивающий
7 100-3514056 Тарелка пружины
8 305893 Шайба 7
9 302200 Винт М6х35
10 305887 Шайба 4 пружинная
11 250508 Гайка М6-6Н
12 100-3514073 Втулка
13 100-3514071 Корпус в сборе
14 100-3514072 Корпус
15 100-3514074 Рычаг
16 100-3514075 Ролик
17 480704 Винт
18 484107 Штифт 12х39
19 100-3514076 Ось
20 100-3514078 Пробка
21 100-3514070 Рычаг тормозного крана в сборе
22 100-3514077 Втулка
23 100-3514079 Толкатель
24 100С-3514080 Оболочка защитная
25 100-3514013 Кольцо прокладочное
26 201458 Болт М8х1,25х25
27 100-3514012 Плита опорная
28 100-3514050 Пружина
29 100-3514024 Колпачок
30 100-3514022 Корпус клапана
31 100-3514023 Кольцо клапана
32 100-3514026 Пружина
33 100-3514028 Кольцо 20,3х2,4
34 489310 Кольцо упорное
35 100-3514027 Кольцо опорное
36 100-3536029 Кольцо 32х3
37 100-3514030 Обойма
38 489306 Кольцо упорное
39 100-3514032 Поршень большой
40 100-3514033 Кольцо 100х3
41 100-3514034 Поршень малый
42 100-3514049 Кольцо 109,5х3
43 100-3514036 Пружина
44 100-3514040 Корпус нижний
45 100-3514042 Корпус клапана
46 100-3514048 Заклепка
47 100-3514044 Окно выпускное
48 100-3514045 Корпус выпускного окна
49 100-3514046 Клапан
50 100-3514047 Шайба

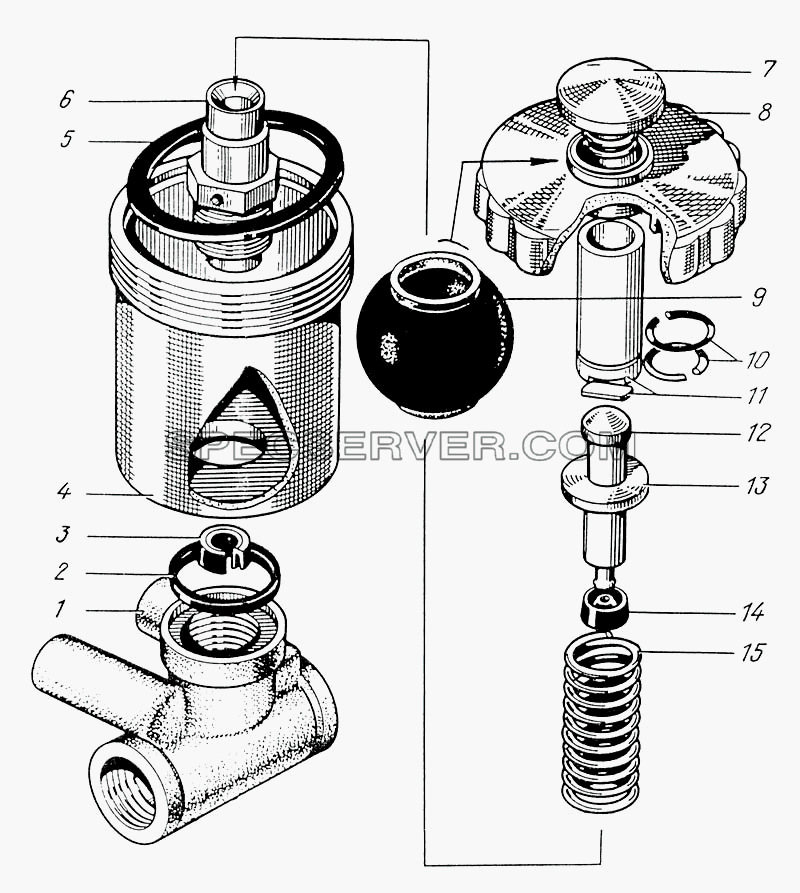

Противозамерзатель для КрАЗ-6322 (шасси) (список запасных частей)

Противозамерзатель для КрАЗ-6322 (шасси) (список запасных частей)

Противозамерзатель для КрАЗ-6322 (шасси) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 11.3515150-11ХЛ Противозамерзатель в сборе
1 11.3515152-11 Корпус противозамерзателя
2 11.3515186-01ХЛ Прокладка
3 11.3515196-ХЛ Клапан обратный
4 11.3515154 Резервуар
5 11.3515188-01ХЛ Прокладка
6 11.3515160 Цилиндр
7 11.3515172 Кнопка толкателя
8 11.3515174-10 Крышка в сборе
9 11.3515197 Пылепредохранитель
10 11.3515182 Кольцо запорное
11 11.3515162-10 Толкатель в сборе
12 11.3515170-01 Шток
13 11.3515176 Шайба
14 11.3515178-ХЛ Манжета
15 11.3515180 Пружина

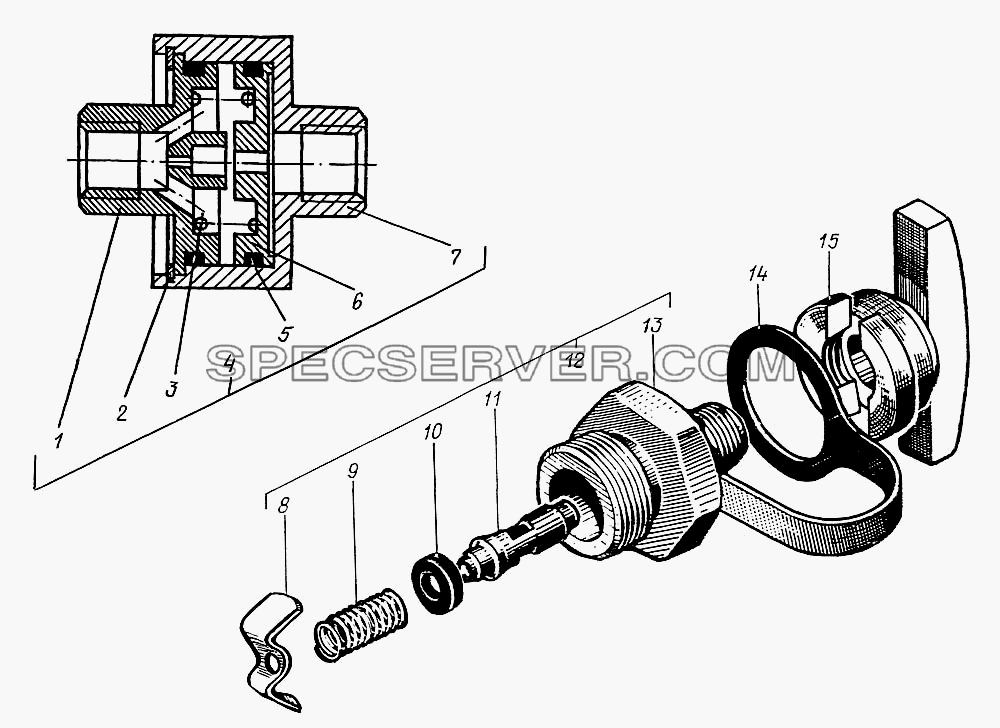

Клапан контрольного вывода и клапан обрыва для КрАЗ-6322 (шасси) (список запасных частей)

Клапан контрольного вывода и клапан обрыва для КрАЗ-6322 (шасси) (список запасных частей)

Клапан контрольного вывода и клапан обрыва для КрАЗ-6322 (шасси) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 13.3515310 Клапан контрольного вывода в сборе
1 11.3515530 Крышка
2 484310 Кольцо упорное 45
3 11.3515534 Пружина
4 11.3515510 Клапан обрыва в сборе
5 038-042-30-2-2 Кольцо
6 11.3515532 Поршень
7 11.3515520 Корпус
8 13.3515327 Скоба
9 100-3515328 Пружина
10 100-3515325-1 Уплотнитель
11 13.3515322 Конус
12 13.3515314 Патрубок клапана в сборе
13 13.3515329 Корпус
14 100-3512069 Лента
15 100-3512062-01 Гайка

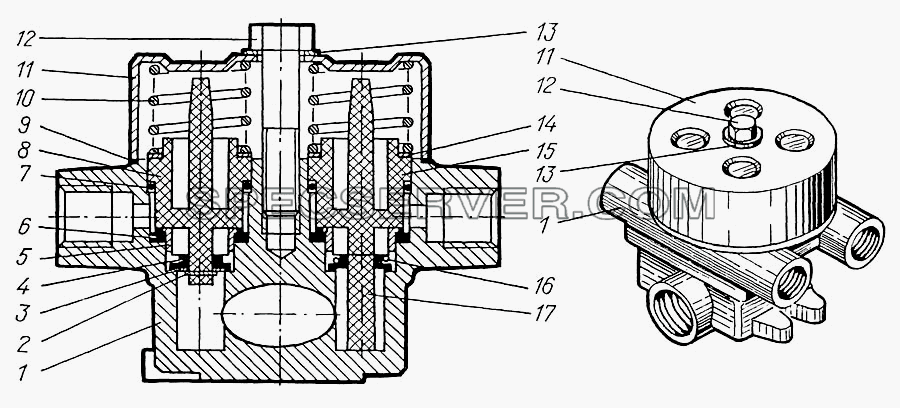

Клапан защитный четырехконтурный для КрАЗ-6322 (шасси) (список запасных частей)

Клапан защитный четырехконтурный для КрАЗ-6322 (шасси) (список запасных частей)

Клапан защитный четырехконтурный для КрАЗ-6322 (шасси) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 11.3515410 Клапан защитный четырехконтурный в сборе
- 11.3515450 Клапан
- 11.3515451 Шайба
- 12.3520097 Заклепка 2,5х5
1 11.3515420 Корпус
2 ДКРНМ 1,0 Л63 Проволока
3 11.3515423 Шайба
4 11.3515434 Клапан
5 11.3515436 Втулка
6 11.3515422 Седло
7 100-3514028 Кольцо 20,3х2,4
8 11.3515430 Поршень
9 11.3515452 Прокладка
10 11.3515428 Пружина
11 11.3515424 Крышка
12 201505 Болт М10х1,5х45
13 11.3515418 Шайба уплотнительная
14 11.3515427 Шайба регулировочная
15 11.3515426 Поршень
16 11.3515439 Пружина клапана
17 11.3515431 Направляющая
