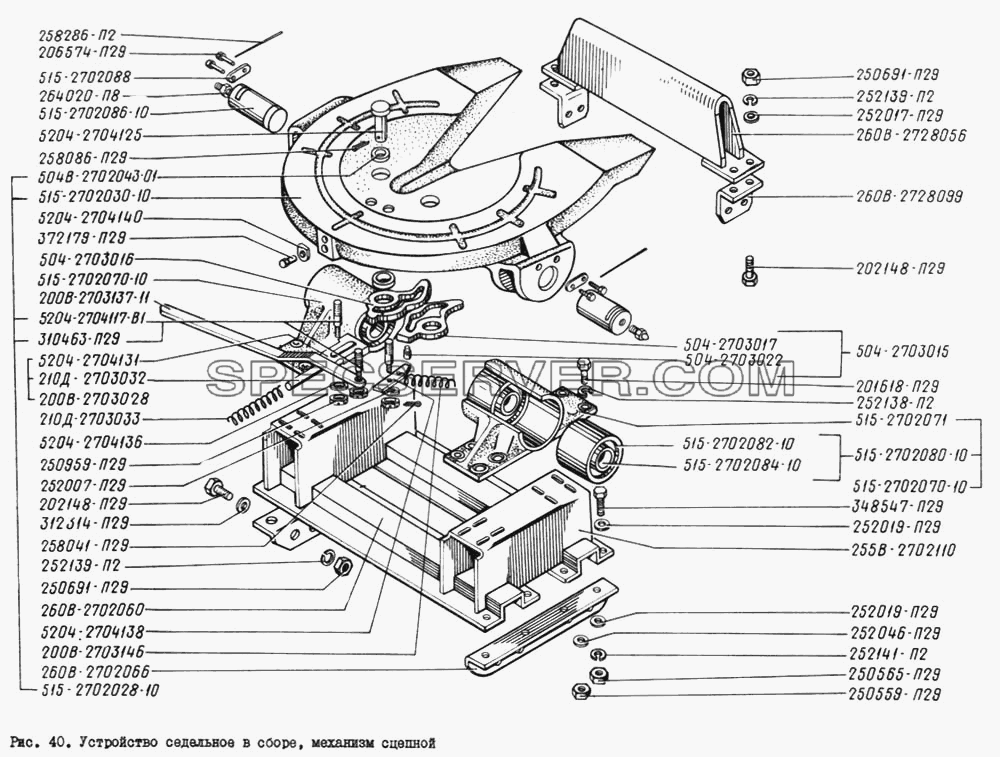

Запчасти: Устройство седельное в сборе, механизм сцепной для КрАЗ-260
Устройство седельное в сборе, механизм сцепной для КрАЗ-260 (список запасных частей)
Таблица запасных частей

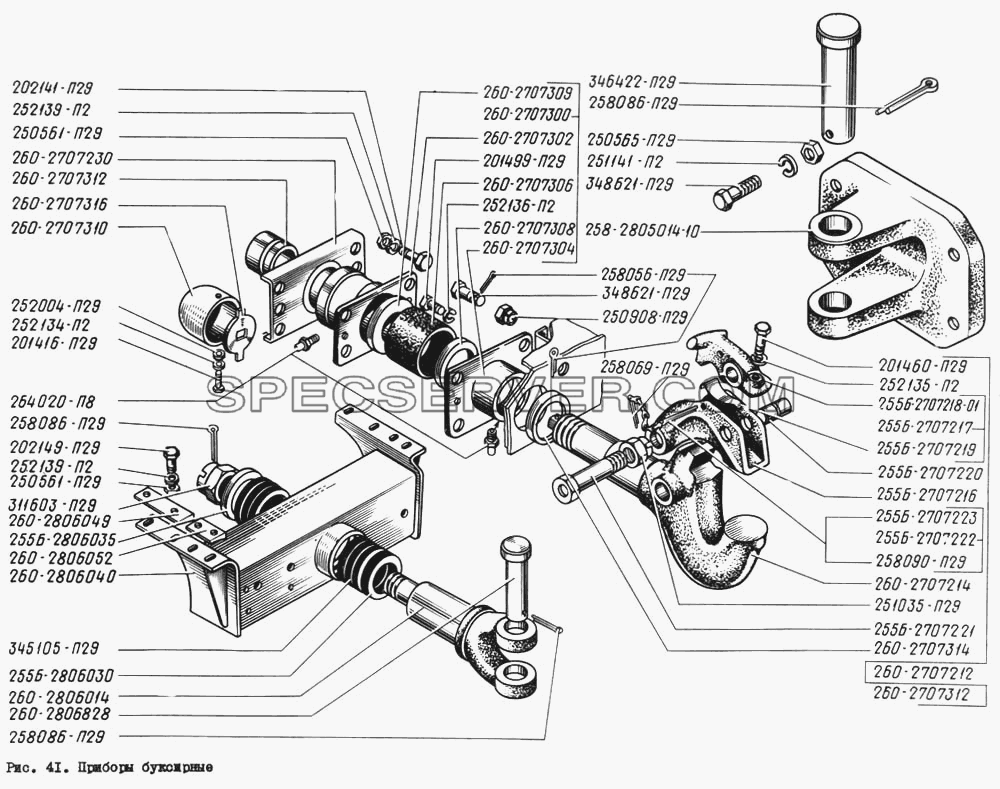

Запчасти: Приборы буксирные для КрАЗ-260
Приборы буксирные для КрАЗ-260 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
201416-П29 |
Болт М6х1х12 |
- |
|
201460-П29 |
Болт М8х1,25х30 |
- |
|
201499-П29 |
Болт М10х1,5х30 |
- |
|
202141-П29 |
Болт М16х1,5х35 |
- |
|
202149-П29 |
Болт М16х1,5х60 |
- |
|
250561-П29 |
Гайка М16х1,5 |
- |
|
250565-П29 |
Гайка М20х1,5 |
- |
|
250908-П29 |
Гайка М20х1,5 |
- |
|
251035-П29 |
Гайка М24х2 |
- |
|
251141-П2 |
Шайба (только для модели КрАЗ-260В) |
- |
|
252004-П29 |
Шайба 6 |
- |
|
252134-П2 |
Шайба 6 пружинная |
- |
|
252135-П2 |
Шайба 8 пружинная |
- |
|
252136-П2 |
Шайба 10 пружинная |
- |
|
252139-П2 |
Шайба 16 пружинная |
- |
|
252141-П2 |
Шайба 20 пружинная |
- |
|
255Б-2707216 |
Защелка буксирного крюка |
- |
|
255Б-2707217 |
Собачка защелки с пружиной в сборе |
- |
|
255Б-2707218-01 |
Собачка |
- |
|
255Б-2707219 |
Пружина собачки |
- |
|
255Б-2707220 |
Ось собачки |
- |
|
255Б-2707221 |
Палец защелки |
- |
|
255Б-2707222 |
Цепочка со шплинтом в сборе |
- |
|
255Б-2707223 |
Цепочка со шплинтом |
- |
|
255Б-2806030 |
Элемент упругий |
- |
|
255Б-2806035 |
Шайба специальная |
- |
|
258-2805014-10 |
Вилка буксирная задняя |
- |
|
258056-П29 |
Шплинт разводной 4х40 |
- |
|
258069-П29 |
Шплинт разводной 5х36 |
- |
|
258086-П29 |
Шплинт разводной 6,3х60 |
- |
|
258090-П29 |
Шплинт 6,3х100 |
- |
|
260-2707212 |
Крюк буксирный в сборе |
- |
|
260-2707214 |
Крюк |
- |
|
260-2707230 |
Поперечина буксирного прибора |
- |
|
260-2707300 |
Корпус в сборе |
- |
|
260-2707302 |
Корпус |
- |
|
260-2707304 |
Крышка |
- |
|
260-2707306 |
Буфер |
- |
|
260-2707308 |
Фланец задний |
- |
|
260-2707309 |
Фланец передний |
- |
|
260-2707310 |
Чехол гайки |
- |
|
260-2707312 |
Гайка |
- |
|
260-2707314 |
Грязеотражатель крюка |
- |
|
260-2707316 |
Шайба стопорная |
- |
|
260-2806014 |
Вилка |
- |
|
260-2806028 |
Палец |
- |
|
260-2806040 |
Поперечина в сборе |
- |
|
260-2806049 |
Прокладка |
- |
|
260-2806052 |
Пластина |
- |
|
264020-П8 |
Пресс-масленка 1/8" |
- |
|
311603-П29 |
Гайка |
- |
|
345105-П29 |
Шайба |
- |
|
346422-П29 |
Палец 35х126 |
- |
|
348621-П29 |
Болт М20х1,5х35 |
- |
|
348621-П29 |
Болт М20х1,5х35 |

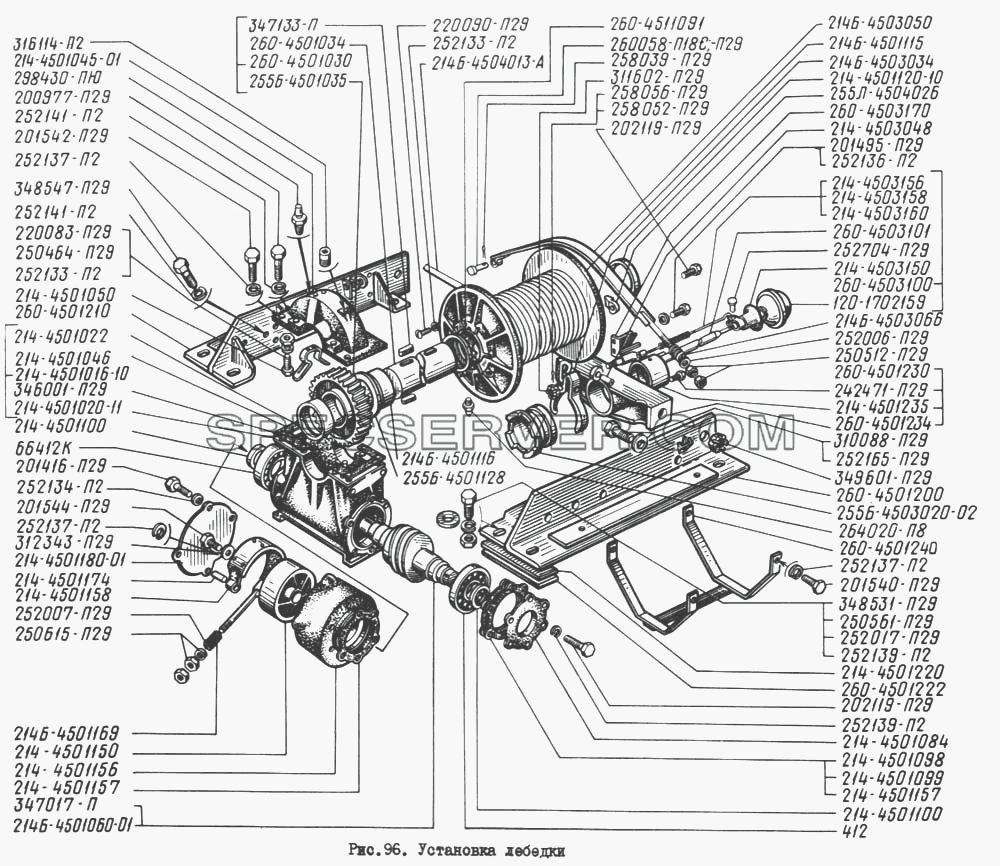

Установка лебедки для КрАЗ-260 (список запасных частей)
Установка лебедки для КрАЗ-260 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
120-1702159 |
Рукоятка рычага управления |
- |
|
200977-П29 |
Болт М20х1,5х70 |
- |
|
201416-П29 |
Болт М6х1х12 |
- |
|
201495-П29 |
Болт М10х1,5х20 |
- |
|
201540-П29 |
Болт М12х1,75х30 |
- |
|
201542-П29 |
Болт М12х1,75х30 |
- |
|
201544-П29 |
Болт М12х1,75х40 |
- |
|
202119-П29 |
Болт М16х2х40 |
- |
|
214-3907020-Б |
Коуш троса |
- |
|
214-3907023-Б |
Клин коуша |
- |
|
214-4501016-10 |
Картер редуктора лебедки с крышкой в сборе |
- |
|
214-4501020-11 |
Картер редуктора |
- |
|
214-4501022 |
Втулка вала лебедки |
- |
|
214-4501045-01 |
Крышка картера редуктора |
- |
|
214-4501046 |
Прокладка крышки |
- |
|
214-4501050 |
Маслосъемник редуктора |
- |
|
214-4501084 |
Крышка подшипника |
- |
|
214-4501098 |
Прокладка 0,1 мм |
- |
|
214-4501099 |
Прокладка 0,5 мм |
- |
|
214-4501100 |
Манжета |
- |
|
214-4501120-10 |
Кольцо упорное барабана |
- |
|
214-4501150 |
Барабан тормоза редуктора |
- |
|
214-4501156 |
Картер тормоза редуктора |
- |
|
214-4501157 |
Прокладка уплотнительная картера тормоза |
- |
|
214-4501158 |
Лента тормоза с накладками |
- |
|
214-4501174 |
Палец тормозной ленты |
- |
|
214-4501180-01 |
Крышка картера тормоза редуктора |
- |
|
214-4501220 |
Подкладка угольника лебедки |
- |
|
214-4501235 |
Втулка опоры |
- |
|
214-4503048 |
Ось вилки |
- |
|
214-4503150 |
Рукоятка рычага |
- |
|
214-4503156 |
Тяга |
- |
|
214-4503158 |
Пружина |
- |
|
214-4503160 |
Палец |
- |
|
214-4505092-01 |
Ролик поддерживащий |
- |
|
214Б-4501060-01 |
Червяк редуктора |
- |
|
214Б-4501115 |
Барабан лебедки |
- |
|
214Б-4501116 |
Втулка барабана |
- |
|
214Б-4501169 |
Пружина наконечника |
- |
|
214Б-4503034 |
Вилка включения муфты |
- |
|
214Б-4503050 |
Лента предохранительная тормоза |
- |
|
214Б-4503066 |
Пружина тормоза |
- |
|
214Б-4504013-А |
Трос лебедки |
- |
|
214Б-4505155 |
Блок натяжения троса |
- |
|
220083-П29 |
Винт М5х0,8х22 |
- |
|
220090-П29 |
Винт М5х0,8х40 |
- |
|
242471-П29 |
Винт М5х0,8х12 |
- |
|
250464-П29 |
Гайка М5х0,8 |
- |
|
250512-П29 |
Гайка М10х1,5 |
- |
|
250561-П29 |
Гайка М16х1,5 |
- |
|
250615-П29 |
Гайка М12х1,25 |
- |
|
252006-П29 |
Шайба 10 |
- |
|
252007-П29 |
Шайба 12 |
- |
|
252017-П29 |
Шайба 16 |
- |
|
252133-П2 |
Шайба 5 пружинная |
- |
|
252134-П2 |
Шайба 6 пружинная |
- |
|
252136-П2 |
Шайба 10 пружинная |
- |
|
252137-П2 |
Шайба 12 пружинная |
- |
|
252139-П2 |
Шайба 16 пружинная |
- |
|
252141-П2 |
Шайба 20 пружинная |
- |
|
252165-П29 |
Шайба |
- |
|
252704-П29 |
Заклепка |
- |
|
255Б-4501035 |
Колесо червячное |
- |
|
255Б-4501128 |
Шайба |
- |
|
255Б-4503020-02 |
Муфта кулачковая |
- |
|
255Л-4504026 |
Зажим крепления троса |
- |
|
258039-П29 |
Шплинт разводной 3х20 |
- |
|
258052-П29 |
Шплинт разводной 3,6х20 |
- |
|
258056-П29 |
Шплинт разводной 4х40 |
- |
|
260-4501030 |
Вал лебедки в сборе |
- |
|
260-4501034 |
Вал лебедки |
- |
|
260-4501200 |
Угольник крепления лебедки передний |
- |
|
260-4501210 |
Угольник крепления лебедки задний |
- |
|
260-4501222 |
Пластина крепления лебедки |
- |
|
260-4501230 |
Опора вала лебедки в сборе |
- |
|
260-4501234 |
Опора |
- |
|
260-4501240 |
Ограничитель навивки троса |
- |
|
260-4503100 |
Рычаг включения муфты в сборе |
- |
|
260-4503101 |
Рычаг муфты |
- |
|
260-4503170 |
Кронштейн рычага |
- |
|
260-4504060 |
Кронштейн поддерживающего ролика |
- |
|
260-4504064 |
Ролик поддерживающий |
- |
|
260-4504128 |
Кронштейн троса |
- |
|
260-4504180 |
Ролик направляющий передний |
- |
|
260-4504186 |
Ролик направляющий задний |
- |
|
260-4504215 |
Блок заднего выдающего устройства троса лебедки |
- |
|
260-4504278 |
Ось блока |
- |
|
260-4504290 |
Кронштейн роликов |
- |
|
260-4504295 |
Опора верхнего основания |
- |
|
260-4504296 |
Основание блоков верхнее |
- |
|
260-4505174 |
Ось крепления блока |
- |
|
260-4511091 |
Звездочка ведущая |
- |
|
260058-П18С |
Палец 10х30 |
- |
|
260058-П29 |
Палец 10х30 |
- |
|
264020-П8 |
Пресс-масленка 1/8" |
- |
|
298430-ПЮ |
Сапун |
- |
|

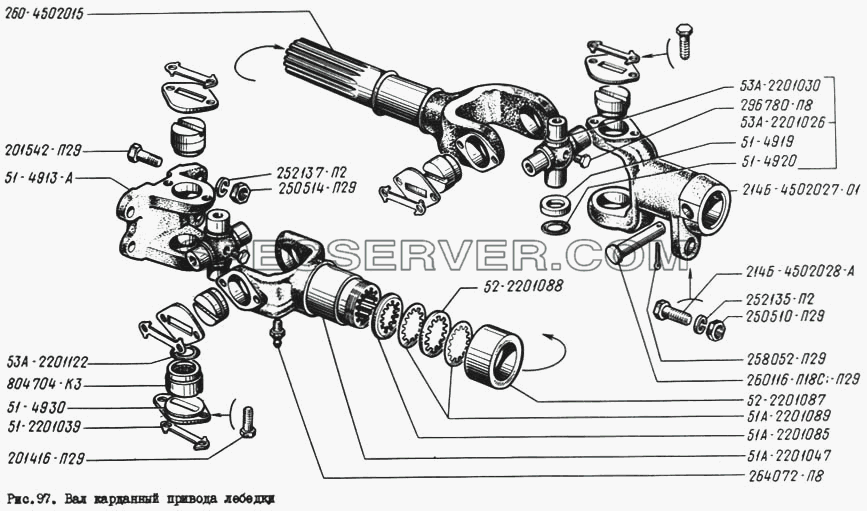

Вал карданный привода лебедки для КрАЗ-260 (список запасных частей)
Вал карданный привода лебедки для КрАЗ-260 (список запасных частей)
Таблица запасных частей

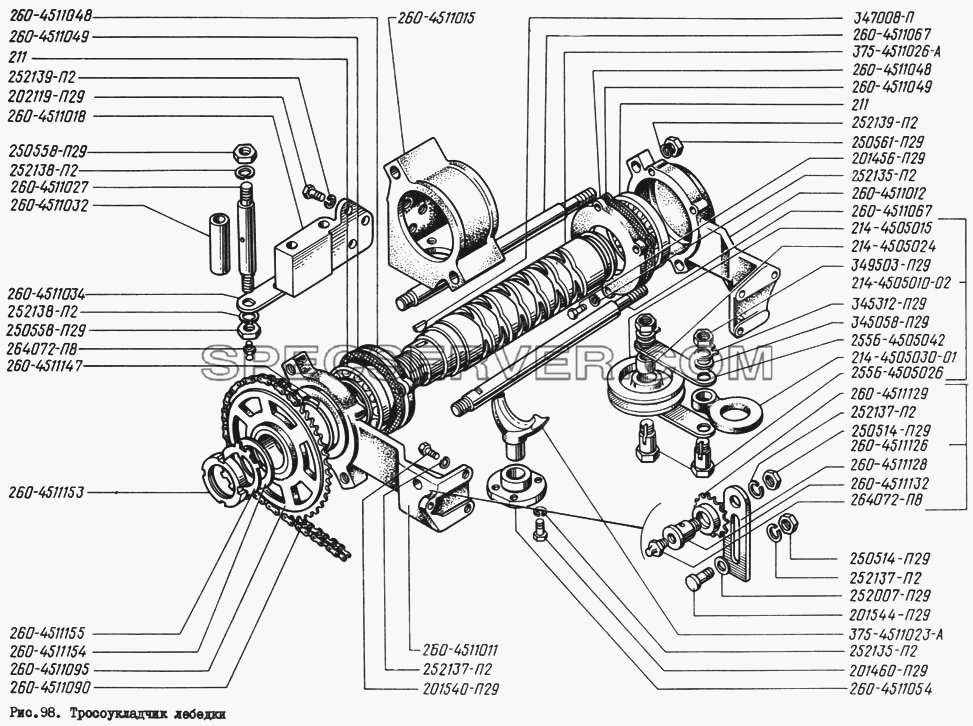

Тросоукладчик лебедки для КрАЗ-260 (список запасных частей)
Тросоукладчик лебедки для КрАЗ-260 (список запасных частей)
Таблица запасных частей
Раскладка ЗИПа в инструментальном ящике для КрАЗ-260 (список запасных частей)
Раскладка ЗИПа в инструментальном ящике для КрАЗ-260 (список запасных частей)
Таблица запасных частей
|
