206АТ-1015385 |
Шланг соединительный |
- |
|
212А-8101090 |
Лента стяжная хомута |
- |
|
212А-8101092 |
Пряжка хомута |
- |
|
214Б-3506135 |
Шланг соединительный |
- |
|
250-1804225-20 |
Трубопровод |
- |
|
250-1804227-20 |
Труба подвода воздуха к пневмоклапану |
- |
|
250-1804231 |
Шланг |
- |
|
250-1804233 |
Шланг переходной |
- |
|
250-1804262 |
Лента стяжная |
- |
|
250-3506060 |
Шланг к передним тормозным камерам |
- |
|
250-3506085-10 |
Шланг к заднему мосту |
- |
|
250-3506086 |
Шланг к промежуточному мосту в сборе |
- |
|
250-3506088 |
Шланг компрессора |
- |
|
250-3506201-20 |
Трубка от компрессора к водоотделителю передняя |
- |
|
250-3506204 |
Трубка от компрессора к водоотделителю задняя |
- |
|
250-3506206 |
Трубка к регулятору давления |
- |
|
250-3506207 |
Трубка к баллону потребителей |
- |
|
250-3506213-10 |
Трубка к блоку защитных клапанов |
- |
|
250-3506221-10 |
Трубка баллона задних тормозов |
- |
|
250-3506224 |
Трубка крана ручного управления в сборе |
- |
|
250-3506228-10 |
Трубка к баллону задних тормозов задняя |
- |
|
250-3506231-10 |
Трубка к баллону прицепа нижняя |
- |
|
250-3506232-10 |
Трубка к баллону прицела верхняя |
- |
|
250-3506234-10 |
Трубка к баллону передних тормозов |
- |
|
250-3506241 |
Трубка к секции перед-них тормозов тормозного крана |
- |
|
250-3506242 |
Трубка к двухпроводному клапану верхняя |
- |
|
250-3506243-10 |
Трубка к двухпроводному клапану задняя |
- |
|
250-3506245 |
Трубка к секции задних тормозов тормозного крана задняя |
- |
|
250-3506249 |
Трубка к одинарному защитному клапану |
- |
|
250-3506251 |
Трубка к двухпроводному клапану передняя |
- |
|
250-3506252 |
Трубка к двухпроводному клапану средняя |
- |
|
250-3506280-10 |
Трубка к правой передней тормозной камере |
- |
|
250-3506281 |
Трубка к левой передней тормозной камере |
- |
|
250-3506286-10 |
Трубка к тормозам промежуточного моста средняя |
- |
|
250-3506292 |
Крестовина |
- |
|
250-3506294-10 |
Трубка к тормозам заднего моста передняя |
- |
|
250-3506295-10 |
Трубка к тормозам среднего моста задняя |
- |
|
250-3506299-10 |
Трубка к тормозам заднего моста задняя |
- |
|
250-3506324 |
Трубка к крану отбора воздуха |
- |
|
250-3506344-10 |
Трубка от тормозов промежуточного моста к двухпроводному клапану |
- |
|
250-3506346-10 |
Трубка от тормозов заднего моста к двух-проводному клапану |
- |
|
250-3506360-10 |
Трубка от ручного крана передняя |
- |
|
250-3506361-10 |
Трубка от ручного крана задняя |
- |
|
250-3506367 |
Трубка к соединительной головке питания |
- |
|
250-3506370 |
Трубка к клапану однопроводного привода |
- |
|
250-3506371 |
Трубка к соединительной головке однопроводного привода |
- |
|
250-3506373 |
Трубка между клапанами |
- |
|
250-3506376 |
Трубка к соединительной головке управления |
- |
|
250-3570144-01 |
Трубка от пневмоклапана к силовому цилиндру |
- |
|
250-3570306-01 |
Трубка тормоза вспомогательного |
- |
|
250-3570316-10 |
Трубка от пневмоклапана к тройнику |
- |
|
250-3721045-30 |
Трубка от выключателя к пневмоклапану |
- |
|
250-3830044 |
Трубка воздушного манометра |
- |
|
250-5205202-20 |
Трубка от крана к правому стеклоочистителю |
- |
|
250-5205204-20 |
Трубка от правого стеклоочистителя к крану |
- |
|
250-5205215-20 |
Трубка от крана к левому стеклоочистителю |
- |
|
250-5205217-20 |
Трубка от левого стеклоочистителя к крану |
- |
|
250-5205218-20 |
Трубка от правого крана к левому |
- |
|
250-5205222 |
Трубка от тройника разбора воздуха к правому крану |
- |
|
250636-П29 |
Гайка М16х1,5 |
- |
|
250Б-3506293 |
Тройник |
- |
|
250Б-3506297 |
Тройник |
- |
|
250Б-3506418 |
Шланг соединительный |
- |
|
251-1602399 |
Трубопровод |
- |
|
252139-П2 |
Шайба 16 пружинная |
- |
|
255-3506211 |
Шланг соединительный |
- |
|
256-3506301 |
Трубка к левому тормозному цилиндру промежуточного моста |
- |
|
256Б-3506300 |
Трубка к правому тормозному цилиндру промежуточного моста в сборе |
- |
|
256Б-3506310 |
Трубка к правой тормозной камере заднего моста |
- |
|
256Б-3506311 |
Трубка к левой тормозной камере заднего моста |
- |
|
256Б-3570138 |
Кольцо резиновое уплотнительное Н1-25х20х2 |
- |
|
256Б1-3506095 |
Угольник |
- |
|
256Б1-3506254 |
Трубка к блоку разбора воздуха задняя в сборе |
- |
|
256БЭЗ-3506204 |
Трубка от компрессора передняя |
- |
|
258080-П29 |
Шплинт 5,6х25 |
- |
|
258Б1-3506412 |
Шланг соединительный в сборе |
- |
|
260-1602391 |
Шланг промежуточный |
- |
|
260-3721048 |
Трубка |
- |
|
260-3721058 |
Трубка |
- |
|
260-3830026 |
Шланг соединительвый |
- |
|
260-3830028 |
Шланг соединительвый |
- |
|
297582-П29 |
Лента стяжная 10х180 |
- |
|
314537-П29 |
Угольник ввертный К 1/4"хМ16х1,5 |
- |
|
314538-П29 |
Тройник проходной М16х1,5 |
- |
|
314541-П29 |
Угольник К 3/8"хМ20х1,5 |
- |
|
314610-П29 |
Штуцер 14 проходной |
- |
|
314612-П29 |
Штуцер ввертный К 1/4"хМ16х1,5 |
- |
|
314614-П29 |
Штуцер К10-1/2" |
- |
|
314625-П29 |
Штуцер |
- |
|
345054-П |
Шайба уплотнительная |
- |
|
346316-П29 |
Тройник М22х1,5 М16х1,5 |
- |
|
347223-П29 |
Угольник М22х1,5 |
- |
|
347243-П29 |
Угольник К 1/8"хМ16х1,5 |
- |
|
347244-П29 |
Угольник |
- |
|
347264-П29 |
Угольник М22х1,5 М16х1,5 |
- |
|
347309-П29 |
Тройник |
- |
|

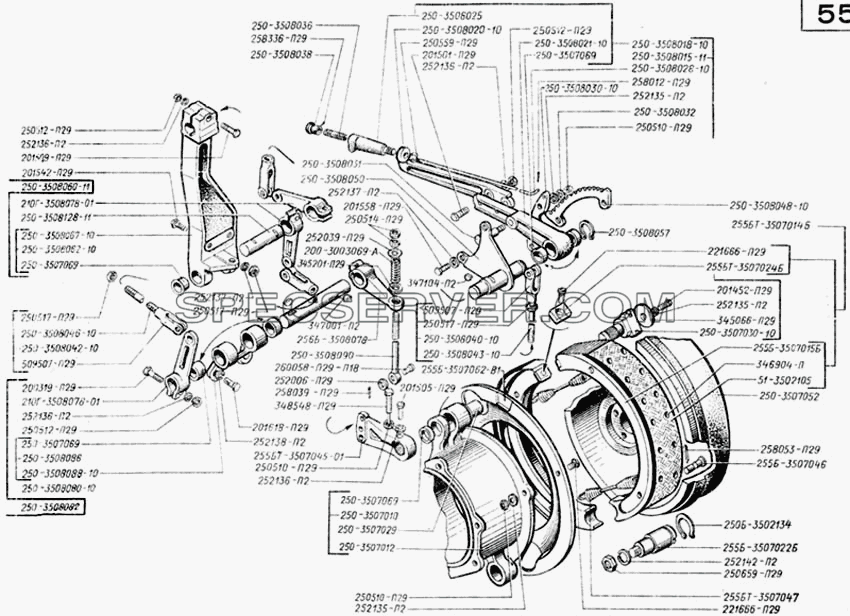

Тормоз стояночный в сборе для КрАЗ-250 (список запасных частей)
Тормоз стояночный в сборе для КрАЗ-250 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
200-3003069А |
Пружина |
- |
|
200319-П29 |
Болт М10х1,5х50 |
- |
|
201452-П29 |
Болт М8х12 |
- |
|
201454-П2 |
Болт |
- |
|
201501-П29 |
Болт М10х1,5х35 |
- |
|
201505-П29 |
Болт М10х1,5х45 |
- |
|
201509-П29 |
Болт М10х60 |
- |
|
201542-П29 |
Болт М12х1,75х30 |
- |
|
201558-П29 |
Болт М12х1,25х18 |
- |
|
201618-П29 |
Болт М14х1,5х50 |
- |
|
210Г-3508078-01 |
Рычаг малый |
- |
|
221666-П29 |
Винт М8х25 |
- |
|
250-3507005 |
Тормоз стояночный в сборе |
- |
|
250-3507010 |
Кронштейн в сборе |
- |
|
250-3507012 |
Кронштейн |
- |
|
250-3507029 |
Втулка большая |
- |
|
250-3507030-10 |
Кулак разжимной |
- |
|
250-3507052 |
Барабан |
- |
|
250-3507069 |
Втулка малая |
- |
|
250-3508015-11 |
Рычаг в сборе |
- |
|
250-3508018-10 |
Рычаг |
- |
|
250-3508020-10 |
Удлинитель рычага |
- |
|
250-3508021-10 |
Рычаг |
- |
|
250-3508025 |
Рукоятка |
- |
|
250-3508028-10 |
Тяга собачки в сборе |
- |
|
250-3508030-10 |
Собачка |
- |
|
250-3508031 |
Ось собачки |
- |
|
250-3508032 |
Направляющая собачки |
- |
|
250-3508036 |
Пружина |
- |
|
250-3508038 |
Головка тяги |
- |
|
250-3508040-10 |
Тяга привода стояночного тормоза в сборе |
- |
|
250-3508042-10 |
Тяга передняя в сборе |
- |
|
250-3508043-10 |
Тяга |
- |
|
250-3508046-10 |
Тяга задняя |
- |
|
250-3508048-10 |
Сектор |
- |
|
250-3508050 |
Пластина рычага |
- |
|
250-3508057 |
Кольцо Б25 |
- |
|
250-3508060-11 |
Кронштейн с рычагами в сборе |
- |
|
250-3508062-10 |
Кронштейн в сборе |
- |
|
250-3508067-10 |
Кронштейн |
- |
|
250-3508080-10 |
Вал |
- |
|
250-3508082 |
Кронштейн в сборе |
- |
|
250-3508086 |
Кронштейн |
- |
|
250-3508088-10 |
Кронштейн |
- |
|
250-3508090 |
Тяга в сборе |
- |
|
250-3508128-11 |
Вал |
- |
|
250-5130030-01 |
Уплотнитель |
- |
|
250-5130046 |
Уплотнитель |
- |
|
250-5130047 |
Накладка |
- |
|
250510-П29 |
Гайка М8 |
- |
|
250512-П29 |
Гайка М10х1,5 |
- |
|
250514-П29 |
Гайка М12х1,75 |
- |
|
250517-П29 |
Гайка М10х1,25 |
- |
|
250559-П29 |
Гайка М14х1,5 |
- |
|
250659-П29 |
Гайка М22х1,5 |
- |
|
250Б-3502134 |
Кольцо стопорное 6х32 |
- |
|
252006-П29 |
Шайба 10 |
- |
|
252039-П29 |
Шайба 10 |
- |
|
252135-П2 |
Шайба 8 пружинная |
- |
|
252136-П2 |
Шайба 10 пружинная |
- |
|
252137-П2 |
Шайба 12 пружинная |
- |
|
252138-П2 |
Шайба 14 пружинная |
- |
|
252142-П2 |
Шайба 22 |
- |
|
255Б-3507015-Б |
Колодка |
- |
|
255Б-3507022-Б |
Ось |
- |
|
255Б-3507046 |
Палец стяжной пружины |
- |
|
255Б-3507062-В1 |
Диск защитный |
- |
|
255БТ-3507014-Б |
Колодка в сборе |
- |
|
255БТ-3507024-Б |
Сухарь колодки |
- |
|
255БТ-3507045-01 |
Рычаг |
- |
|
255БТ-3507047 |
Пружина |
- |
|
256Б-3508078 |
Рычаг |
- |
|
258012-П29 |
Шплинт разводной 2х12 |
- |
|
258039-П29 |
Шплинт разводной 3х20 |
- |
|
258053-П29 |
Шплинт разводной 4х25 |
- |
|
258336-П29 |
Штифт 2х12 |
- |
|
260058-П29 |
Палец |
- |
|
345066-П29 |
Шайба 9 |
- |
|
345201-П29 |
Шайба 12 |
- |
|
346904-П |
Заклепка 5х12 |
- |
|
347001-П1 |
Шпонка |
- |
|
347104-П2 |
Шпонка |
- |
|
348548-П29 |
Болт установочный М8х80 |
- |
|
509507-П29 |
Вилка |
- |
|
51-3502105 |
Накладка колодки |
