Раздел I. ЭКСПЛУАТАЦИЯ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ АВТОМОБИЛЕЙ КАМАЗ

ОРГАНЫ УПРАВЛЕНИЯ, ОБОРУДОВАНИЕ КАБИНЫ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ АВТОМОБИЛЕЙ КАМАЗ

Расположение органов управления показано на рис. 1.

В кабине расположены органы управления:

— кнопка вспомогательного тормоза;

— педаль сцепления;

— педаль рабочей тормозной системы;

— педаль подачи топлива;

— рычаг переключения передач. В рукоятку рычага вмонтирован переключатель управления делителем передач. Переключателем может быть включена высшая или низшая передача в делителе;

— рулевое колесо;

— выключатель приборов и стартера с противоугонным устройством

— При положении ключа:

0 — все выключено;

1 — включены цепи контрольно-измерительных приборов;

II — включены цепи контрольно-измерительных приборов и стартера, положение нефиксированное;

В некоторых комплектациях автомобилей на колонке рулевого управления устанавливается выключатель приборов с противоугонным устройством. Описание выключателя приборов с противоугон-
ным устройством дано в разделе Противоугонное устройство.

— Комбинированный переключатель света (см. рис. 2);

Справа от сиденья водителя расположены:

— рукоятка ручного управления подачей топлива;

— рукоятка остановки двигателя.

Рукоятка утоплена — двигатель готов к пуску; для остановки двигателя вытяните рукоятку;

— кран управления стояночным и запасным тормозами.

Рукоятка крана имеет два фиксированных положения: вертикальное —стояночный тормоз включен, горизонтальное — стояночный тормоз выключен. В промежуточных положениях осуществляется притормаживание тягача и прицепа запасным тормозом.

Панель приборов.

На панели приборов расположены:

— щиток приборов;

— панель выключателей, на которой расположены клавишные выключатели и переключатели, пепельница, радиоприемник и кнопка выключения «массы». При вытягивании панели на себя открывается доступ к предохранителям электрооборудования;

— вещевой ящик;

— рукоятка управления жалюзи радиатора. При

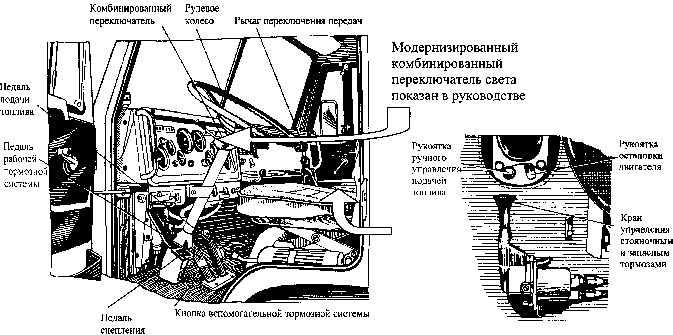

Рис. 1. Кабина

Рис. 2. Положения рычагов переключателя: I - включен указатель правого поворота; 0 - все выключено; II -включен указатель правого поворота (нефиксированное); А - первая скорость стеклоочистителя; III - включен указатель левого поворота (нефиксированное); В — вторая скорость стеклоочистителя; IV- включен указатель левого поворота; С - прерывистый режим работы стеклоочистителя; V - мигание дальним светом; D — включен стеклоомыватель (нефиксированное); VI — включен дальний свет


вытянутой рукоятке створки жалюзи закрыты.

— рычаг управления блокировкой межосевого дифференциала. Блокировка включена в положении СКОЛЬЗКАЯ ДОРОГА.

— рычаги управления отопителем и вентиляцией кабины.

Верхним рычагом включайте и регулируйте нагрев воздуха, поступающего из отопителя, а нижними управляйте распределением этого воздуха в кабине. В крайнем правом положении нижних рычагов обеспечивается подача воздуха только к стеклам, в положении КАБИНА воздух подается к стеклам и ногам водителя и пассажира. Промежуточные положения позволяют менять эффективность обогрева.

Включение подачи воздуха — клавишным переключателем на панели предохранителей при положении I и II ключа в замке выключателя приборов и стартера.

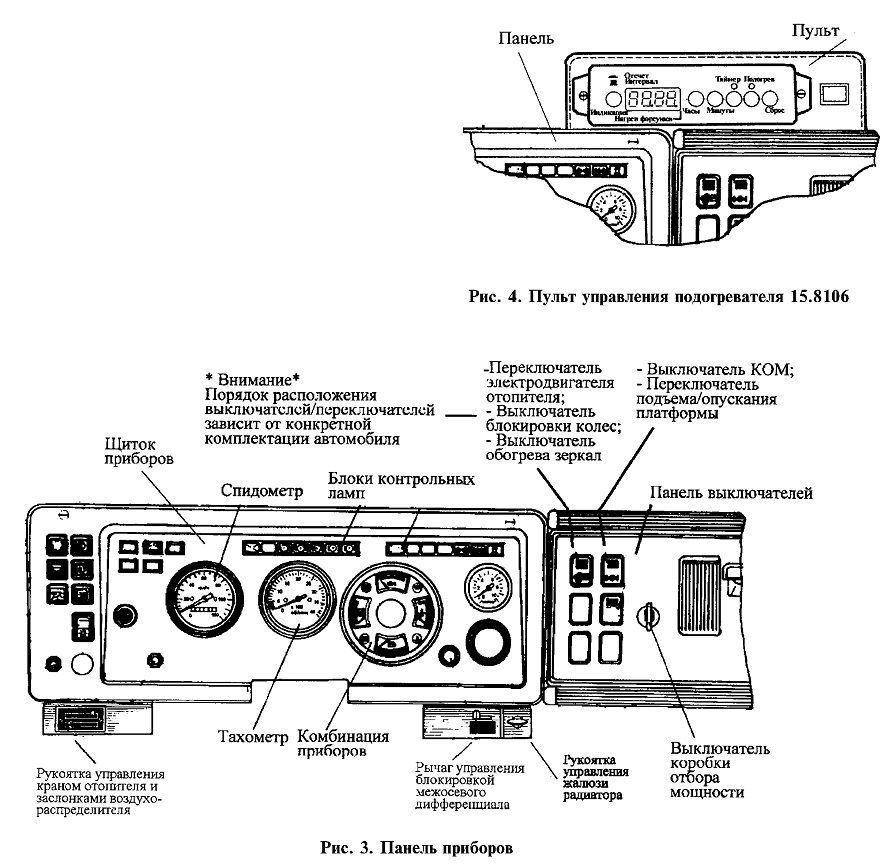

В случае поставки автомобилей с подогревателем 15.8106 над панелью приборов устанавливается пульт управления подогревателя 15.8106 см. рисунок 4. На пульте управления производиться индикации состояния работы подогревателя.



Щиток приборов

На щитке приборов размещены:

В комбинации приборов:

— указатель давления масла в двигателе с встроенной сигнальной лампой, которая загорается при падении давления в системе смазки до 39... 78 кПа (0,4... 0,8 кгс/см2). Давление масла в прогретом двигателе должно быть 392,3 ... 539,4 кПа (4,0 ... 5,5 кгс/см2) при номинальной частоте вращения коленчатого вала двигателя и не менее 98,1 кПа (1.0 кгс/ см2) при минимальной частоте вращения;

— указатель уровня топлива в баках с встроенной

сигнальной лампой, которая загорается при уменьшении топлива в баке до 30 л;

— вольтметр;

— указатель температуры жидкости в системе охлаждения с встроенной сигнальной лампой, которая загорается при повышении температуры охлаждающей жидкости более 98° С; нормальная температура охлаждающей жидкости 80..98°С.

— отдельно на щитке приборов:

— спидометр со счетчиком общего пробега автомобиля. Имеет синюю лампу, которая загорается при включении дальнего света фар;

— тахометр. При движении автомобиля стрелка тахометра должна находиться в правой части зеленого поля. Когда двигатель теряет мощность, то увеличивается расход топлива — стрелка находится на черном поле. На красные поля стрелка заходить не должна — это опасные для двигателя режимы!

— манометр. Верхняя стрелка показывает давление воздуха в контуре I, нижняя — в контуре II пневматического привода тормозов; номинальное давление воздуха в пневмоприводе (6,5... 8,0 кгс/см2);

— выключатель освещения щитка приборов. Включает и регулирует степень освещенности приборов;

— выключатель аварийной сигнализации. При нажатии кнопки загораются прерывистым светом все указатели поворотов, а также сигнальная лампа, встроенная в ручку;

— кнопка выключателя электрофакельного устройства (ЭФУ). При удержании кнопки в нажатом состоянии в течение некоторого времени должна загореться лампа в блоке контрольных ламп, сигнализирующая о готовности ЭФУ к пуску двигателя;

— кнопка дистанционного выключателя массы;

— блоки контрольных ламп;

— контрольные лампы.
