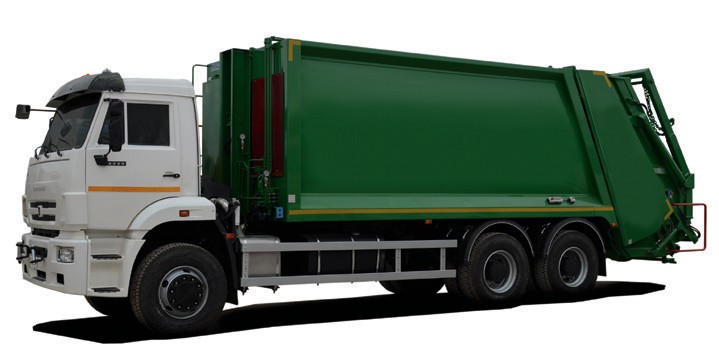

МУСОРОВОЗ С ЗАДНЕЙ ЗАГРУЗКОЙ МКЗ 7017 К3 (ШАССИ KAMAZ-6520 6Х4) ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ:

Модель	МКЗ 7017 К3 (784601)
Тип загрузки	задняя
Вместимость кузова, м³	22
Грузоподъемность манипулятора, кг	700
Коэффициент прессования	до 6
Тип привода рабочих органов	гидравлический
Масса спецоборудования / Масса снаряженного мусоровоза, кг	8800 / 18800
Технически допустимые максимальные массы на оси, кг:
— на переднюю ось / — на задний мост	7500 / 25600
Габаритные размеры, мм: (длина х ширина х высота)	9900 х 2550 х 3500
Максимальная скорость, км/ч	90
Базовое шасси: модель	KAMAZ-6520
Двигатель: модель	740.73-400 (Евро 4)
Тип	дизельный с турбонаддувом и ОНВ
Максимальная полезная мощность, л.с. (кВт), при 1900 об/мин	400 (294)

Мусоровоз с задней загрузкой МКЗ 7017К3 предназначен для механизированной выгрузки из контейнеров объемом 0,12- 1,1 м3 в кузов твердых бытовых отходов, их уплотнения, транспор- тировки и механизированной выгрузки в местах утилизации.

Специальное оборудование мусоровоза состоит из следующих основных узлов: кузов (с вы- талкивающей плитой с телескопическим гидроцилиндром), задний борт, с универсальным кан- тователем для захвата всех типов контейнеров (стандарт EN-840), механизмом прессования и гидравлическими цилиндрами подъема заднего борта. Механизм прессования имеет три режи- ма работы – автоматический, смешанный и ручной (аварийный).

Кузов мусоровоза производится в двух вариантах исполнения –прямоугольного сечения, уси- ленный ребрами жесткости и овального. В передней части кузова находится смотровой люк, пол кузова имеет углубление для сбора жидких продуктов прессования, которые переливаются в дренажный бак, находящийся под кузовом. Все нагруженные поверхности кузова и заднего борта выполнены из стали HARDOX. Приемная ванна (дно – сталь 8 мм) усилена ребрами жесткости, имеет два исполнения – стандарт-2,0 м3 и опция 2,5 м3.

Гидросистема мусоровоза двухконтурная, с системой прогрева, оснащена шестеренчатым на- сосом тандемного типа, распределителями, клапанами итальянского производства. Фильтра- ция масла осуществляется при входе и выходе из магистралей высокого давления.

Электрическая система хорошо защищена от внешних механических и атмосферных воздей- ствий. Электрический пульт управления находится на заднем борту с правой стороны, во вла- гозащищенном корпусе. Электроуправление мусоровозной установкой позволяет производить загрузку и выгрузку на холостых оборотах работы двигателя с принудительным их увеличением при увеличении нагрузки в гидросистеме.

МКЗ 7017 К3(784601)

МУСОРОВОЗ С ЗАДНЕЙ ЗАГРУЗКОЙ МКЗ 7017 К3
