Кран-манипулятор автомобильный 65861-000002-06 с КМУ PALFINGER РК 23500А (шасси KAMAZ-43118-46 6x6)


Технические характеристики



Кран-манипулятор автомобильный мод. 65861-000002-06 с краноманипуляторной установкой PALFINGER РК 23500А предназначен для выполнения широкого спектра погрузочно-разгрузочных, строительно-монтажных и транспортных работ с различными грузами. Платформа-бортовая, состоит из основания, выполненного в виде каркаса, на который устанавливаются деревянные щиты настила пола, и металлических бортов. Боковые и задние борта крепятся к основанию шарнирно.

Преимущества автомобиля:

- уменьшает до минимума ручной труд; сокращает количество занятых людей до одного человека;

- сокращает количество применяемых единиц

техники до одной;

- позволяет устанавливать грузы в труднодоступных местах и переносить их среди смонтированных конструкций;

- позволяет перегружать груз в кузов стоящего рядом грузового автомобиля или в прицеп.

КМУ PALFINGER РК 23500А с двумя телескопическими выдвижными секциями стрелы обеспечивает компактность и маневренность при переездах, а в выдвинутом положении - обширную рабочую зону и большую высоту перемещения груза при работе.

КМУ PALFINGER РК 23500А оснащена:

- системой OSK, которая предназначена для предотвращения перегрузки крана;

- дополнительной системой безопасности NOT-AUS, позволяющей оператору осуществить экстренную остановку КМУ в любой момент.

При дополнительной гидрофикации оголовка стрелы на КМУ может быть установлено дополнительное оборудование: буровое оборудование, полип-грейфер, бордюрный захват, вилочный подхват, зажимная скоба, челюстной захват.







Модель................................................65861-000002-06

Грузоподъемность а/м, кг.................................... 9300

Снаряженная масса а/м, кг..................................13110

Распределение снаряженной массы, кг:

— на передний мост........................................6310

— на заднюю тележку............................................6800

Внутренние размеры платформы, мм:

(длина х ширина х высота)....................6112x2470x730

Габаритные размеры платформы, мм:

(длина х ширина х высота)................. 6242x2550x920

Площадь платформы, м2........................................15,1

Краноманипуляторная установка:

— модель....................................PALFINGER РК23500А

— тип стрелы...............................................Z-образный

— грузовой момент, кН*м/т*м ......................... 221/22,5

— грузоподъемность, кг:

при горизонтальном расположении стрелы

на вылете стрелы 4,6/6,1/8,0 м..........4900/3600/2730

при минимальном рабочем вылете 2,5 м............6100

— максим, высота подъема от уровня земли, м......11,8

— максимальная глубина опускания, м..............до 4,0

— угол поворота колонны

без груза/с грузом, град ............................400/400

— выдвижение балок аутригеров......гидравлическое

— тип цилиндров..................гидравлический поворот

— место управления........2 пульта управления справа

и слева у основания КМУ

— ширина опорного контура, min/max, м 2,314/6,616

Полная масса а/м, кг.............................не более 22500

Распределение полной массы, кг:

— на передний мост..........................................6500

— на заднюю тележку ....................................16000

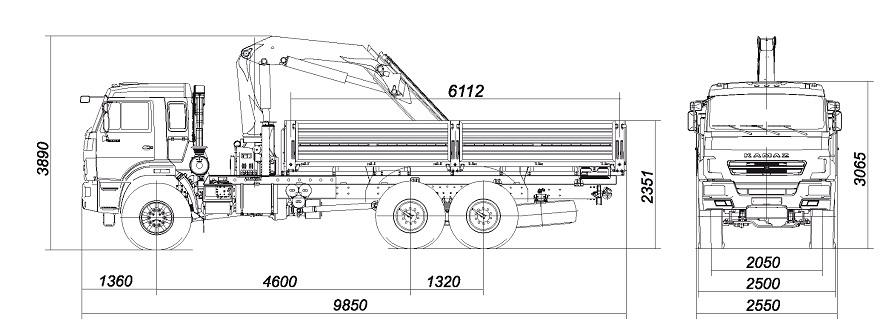

Габаритные размеры а/м, мм:

(длина х ширина х высота).................9850x2550x3890

Максимальная скорость, км/ч...................................80

Базовое шасси:

Модель .................................................KAMAZ-43118-46

Двигатель:

Модель..........................................740.662-300 (Евро-4)

Тип........................дизельный с турбонаддувом и ОНВ

Максимальная полезная мощность, л.с. (кВт), при 1900 об/мин.............................................. 300 (221)
