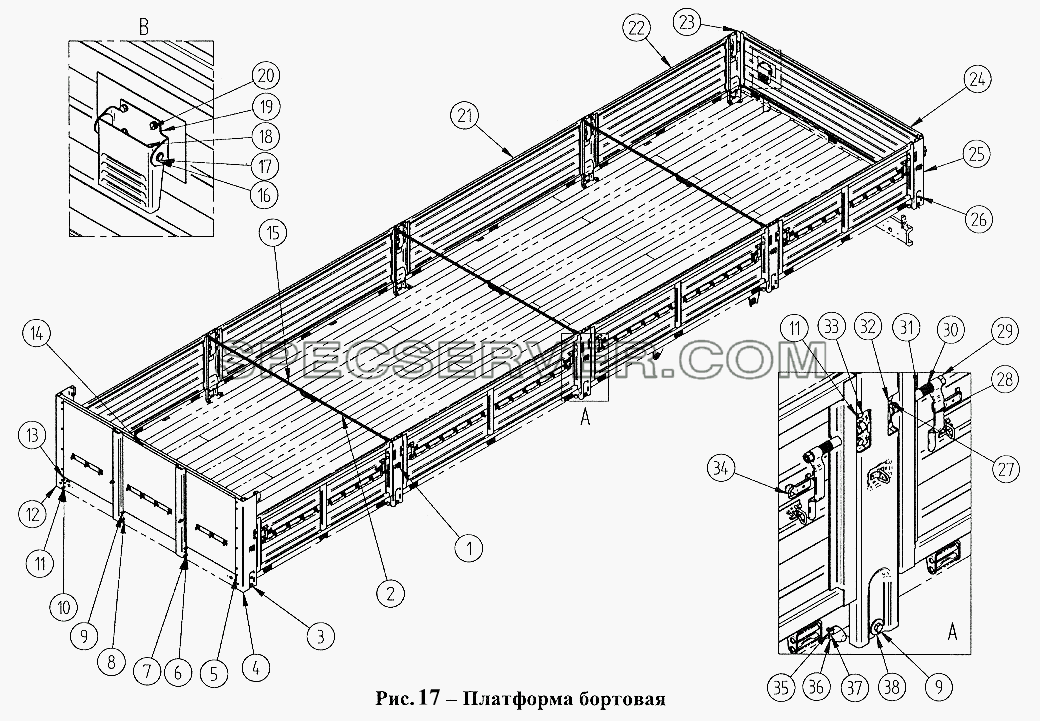

Запчасти: Платформа бортовая для СЗАПА-9340

Платформа бортовая для СЗАПА-9340 (список запасных частей)

Платформа бортовая для СЗАПА-9340 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 8357-8502056 Стойка средняя
2 8352-8502062 Цепь стойки бокового борта с запором
3 1/55410/21 Болт М12х1,25х60
4 9327.008502.041-80 Стойка передняя низкая
5 1/60436/21 Болт М8х25
6 1/05170/70 Шайба пружинная 12
7 1/05200/01 Шайба плоская 12х22
8 1/61015/11 Гайка М12х1,25
9 1/55404/21 Болт М12х1,25х30
10 1/26386/01 Шайба плоская 10х18
11 1/05168/73 Шайба пружинная 10
12 9327.008502.040-80 Стойка передняя низкая
13 1/21647/11 Гайка М10х1,25
14 9327.008504.012-11 Борт передний
15 8350-8502076 Цепь стойки бокового борта
16 1/10880/76 Шайба стопорная
17 8357-8503043 Ось подножки
18 5325-8503041 Подножка
19 5325-8503042 Кронштейн подножки
20 1/60432/21 Болт М8х16
21 9340.008502.010 Борт боковой
22 8357-8502010 Борт боковой
23 8357-8502050 Стойка задняя правая
24 8357-8503010-10 Борт задний
25 8357-8502051 Стойка задняя левая
26 1/55408/21 Болт М12х1,25х50
27 8357-8505020-40 Вал рукояти запора
28 8357-8505030-40 Рукоятка
29 1/21640/11 Гайка М14х1,5
30 8357-8505004-10 Пружина
31 8357-8505018 Шайба
32 8357-8505010-01 Кронштейн упора
33 1/59707/21 Болт М10х1,25х25
34 9328.008505.037 Стопор
35 1/61008/11 Гайка М8
36 5320-5001106 Буфер ограничительный
37 1/05166/77 Шайба пружинная 8
38 8357-8505026 Шайба

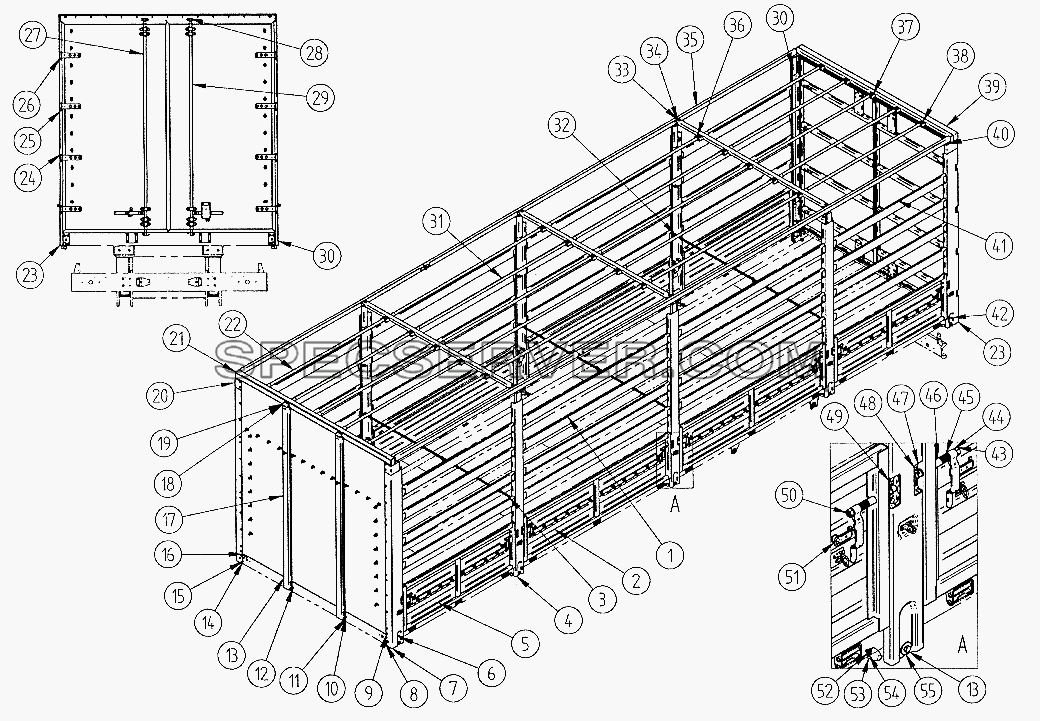

Запчасти: Платформа с каркасом тента, передней стенкой и задними дверьми для СЗАПА-9340

Платформа с каркасом тента, передней стенкой и задними дверьми для СЗАПА-9340 (список запасных частей)

Платформа с каркасом тента, передней стенкой и задними дверьми для СЗАПА-9340 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9327.008508.225 Доска №1 каркаса тента
2 9340.008502.010 Борт боковой
3 8352-8502062 Цепь стойки бокового борта с запором
4 93282.008502.054-10 Стойка средняя
5 8357-8502010 Борт боковой
6 1/55410/21 Болт М12х1,25х60
7 93282.008502.051-10 Стойка передняя левая
8 1/59707/21 Болт М10х1,25х25
9 1/60436/21 Болт М8х25
10 1/05170/70 Шайба пружинная 12
11 1/05200/01 Шайба плоская 12х22
12 1/61015/11 Гайка М12х1,25
13 1/55404/21 Болт М12х1,25х30
14 1/26386/01 Шайба плоская 10х18
15 1/05168/70 Шайба пружинная 10
16 1/21647/11 Гайка М10х1,25
17 9327.008504.010-81 Стенка передняя
18 9328.008504.062 Заглушка
19 1/59707/21 Болт М10х1,25х25
20 93282.008502.050-10 Стойка передняя правая
21 93282.008508.200-10 Поперечина передняя
22 9340.008508.404 Распорка поперечин передняя
23 93282.008502.451-10 Стойка задняя левая
24 9328.006307.010 Палец
25 1/07346/01 Шплинт разводной 3х30
26 252006 Шайба 10
27 9327.006300.007-70 Створка двери левая
28 93866-6305060 Стопор кулачковый
29 9327.006300.006-70 Створка двери правая
30 93282.008502.450-10 Стойка задняя правая
31 93271.008508.404 Распорка поперечин средняя
32 8350-8502076 Цепь стойки бокового борта
33 9328.008508.244 Фиксатор дуги
34 93282.008508.112-10 Поперечина средняя
35 9340.008508.116-10 Распорка стоек правая
36 9328.008508.243 Гнездо распорки дуг
37 9328.008508.243 Гнездо распорки дуг
38 93271.008508.403 Распорка поперечин задняя
39 93282.008508.111-10 Поперечина задняя с козырьком
40 9340.008508.117-10 Распорка стоек левая
41 9327.008508.227 Доска №2 каркаса тента
42 1/55408/21 Болт М12х1,25х50
43 1/21640/11 Гайка М14х1,5
44 8357-8505030-40 Рукоятка
45 8357-8505004-10 Пружина
46 8357-8505018 Шайба
47 1/59707/21 Болт М10х1,25х25
48 8357-8505010-01 Кронштейн упора
49 1/05168/70 Шайба пружинная 10
50 8357-8505020-40 Вал рукояти запора
51 9328.008505.037 Стопор
52 1/61008/11 Гайка М8
53 5320-5001106 Буфер ограничительный
54 1/05166/70 Шайба пружинная 8
55 8357-8505026 Шайба

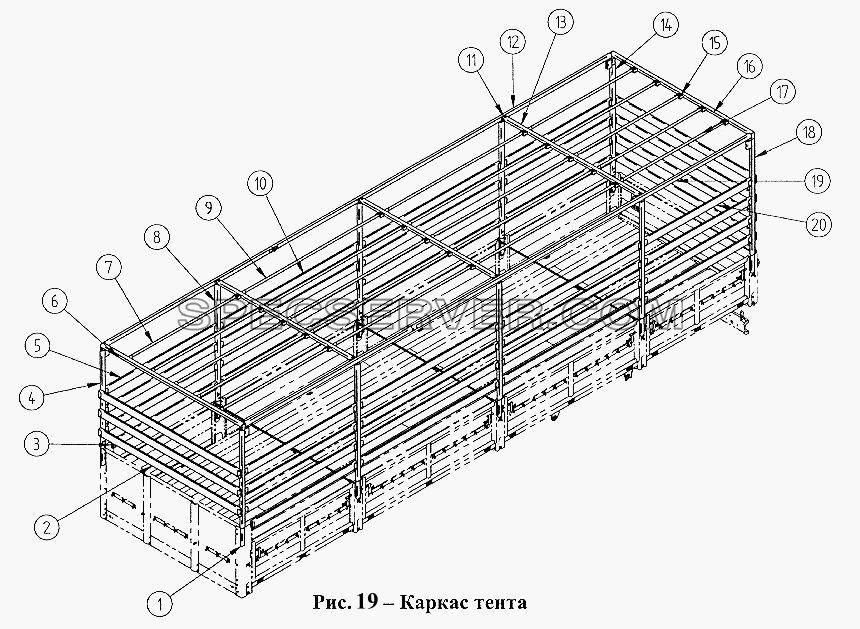

Каркас тента для СЗАПА-9340 (список запасных частей)

Каркас тента для СЗАПА-9340 (список запасных частей)

Каркас тента для СЗАПА-9340 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9327.008508.126-71 Стойка передняя каркаса тента
2 9327.008508.235 Доска каркаса тента передняя
3 9340.008508.229 Доска каркаса тента
4 9327.008508.127-71 Стойка передняя каркаса тента
5 9340.008508.228 Доска каркаса тента
6 93272.008508.200 Поперечина передняя
7 9340.008508.404 Распорка поперечин передняя
8 9327.008508.160-71 Стойка средняя каркаса тента
9 93271.008508.404 Распорка поперечин средняя
10 8357-8508225 Доска каркаса тента передняя
11 9328.008508.244 Фиксатор дуги
12 9340.008508.116-20 Распорка стоек правая
13 93282.008508.112-10 Поперечина средняя
14 9327.008508.120-71 Стойка крайняя каркаса тента
15 9328.008508.243 Гнездо распорки дуг
16 93272.008508.11 Поперечина задняя
17 9327.008508.403 Распорка поперечин передняя
18 93272.008508.121-71 Стойка крайняя левая
19 9340.008508.117-20 Распорка стоек левая
20 8357-8508227 Доска №1 каркаса тента
Крыло для СЗАПА-9340 (список запасных частей)

Крыло для СЗАПА-9340 (список запасных частей)

Крыло для СЗАПА-9340 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 8357-8403266-02 Крыло (заготовка К650)
2 1/26462/01 Шайба плоская 8х35
3 1/05166/73 Шайба пружинная 8
4 1/61008/11 Гайка М8
5 8357-8403313-01 Кронштейн крыла правый
6 8305-840324-10 Раскос крыла
7 1/61015/11 Гайка М12х1,25
8 1/05170/70 Шайба пружинная 12
9 1/55403/21 Болт М12х25
10 8357-8403314-01 Кронштейн крыла левый
11 1/05196/01 Шайба плоская 8х17
12 1/60436/21 Болт М8х25
13 8357-8403282 Накладка крыла
14 8357-8403288 Фартук крыла
Ось с колесами и тормозами для СЗАПА-9340 (список запасных частей)

Ось с колесами и тормозами для СЗАПА-9340 (список запасных частей)

Ось с колесами и тормозами для СЗАПА-9340 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 83053-2410006 Ось задняя со ступицами и тормозами
1 83053-2510006 Ось средняя со ступицами и тормозами
2 8357-3101011 Колесо
3 8355-3101040 Гайка с шайбой
Балка оси для СЗАПА-9340 (список запасных частей)

Балка оси для СЗАПА-9340 (список запасных частей)

Балка оси для СЗАПА-9340 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 8357-2410014 Балка оси
2 8350-3410084 Заглушка балки оси
3 8543-2410024 Подушка рессоры
4 9908.003501.120 Кронштейн тормозной камеры
5 9908.003501.130-10 Кронштейн опоры разжимного кулака с упором правый
6 9908.003501.131-10 Кронштейн опоры разжимного кулака с упором левый
