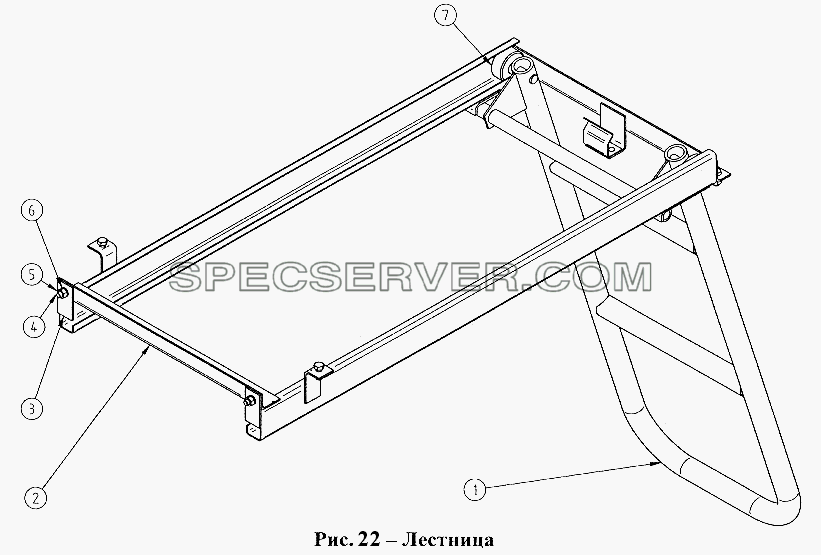

Запчасти: Лестница для СЗАПА-9328 (2005)

Лестница для СЗАПА-9328 (2005) (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	9328.008210.010	Лестница
2	9328.008210.020	Рамка направляющая
3	9328.008210.026	Заглушка
4	1/60434/21	Болт М8х20
5	1/61008/11	Гайка М8
6	1/05166/70	Шайба пружинная 8
7	9328.008210.018	Ролик

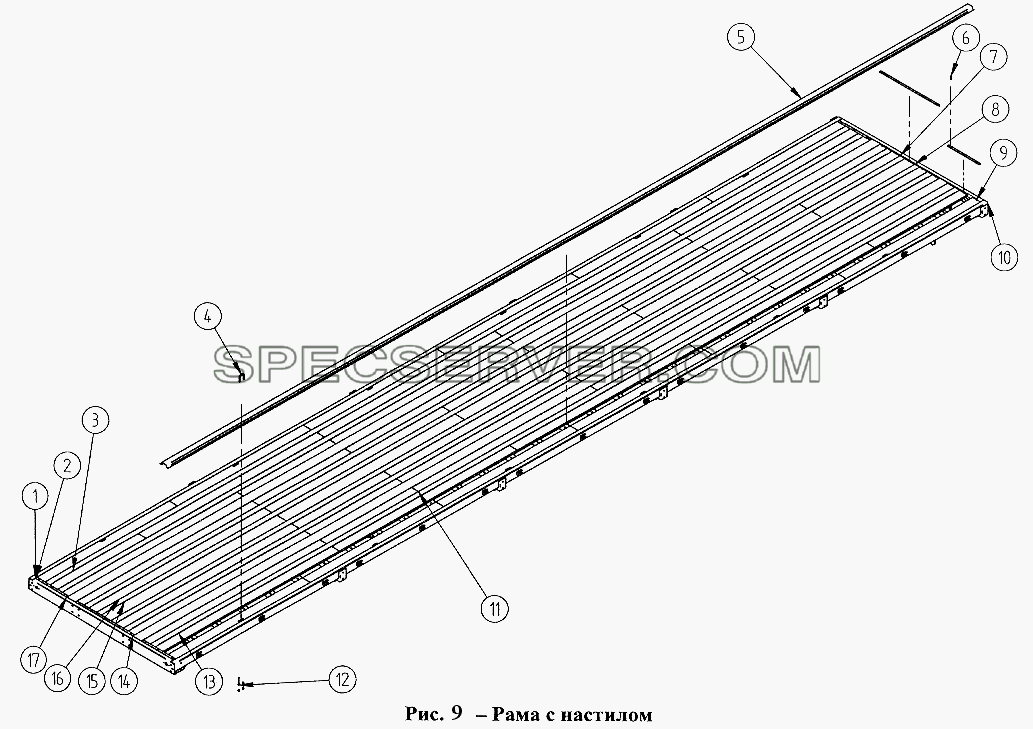

Запчасти: Рама с настилом для СЗАПА-9328 (2005)

Рама с настилом для СЗАПА-9328 (2005) (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	9328.002801.471	Доска настила пола крайняя
2	9328.002801.495	Уголок настила крайний
3	9328.002801.477-10	Доска настила пола средняя №4
4	9340.008502.138	Скоба
4	9340.008502.138	Скоба
5	9328.002801.482	Профиль продольный настила пола
6	9915.002801.620	Винт самонарезающийся специальный
7	9328.002801.476	Доска настила пола средняя №3
8	9328.002801.473-10	Доска настила пола средняя №6
9	9328.002801.470-10	Доска настила пола крайняя
10	9328.002801.010-30	Рама
11	9328.002801.480	Доска настила пола промежуточная №3
12	1/61015/11	Гайка М12х1,25
13	9328.002801.475-10	Доска настила пола средняя №7
14	9328.002801.496	Уголок настила средний
15	9328.002801.472-10	Доска настила пола средняя №5
16	9328.002801.474	Доска настила пола средняя №1
17	9328.002801.478	Доска настила пола промежуточная №1

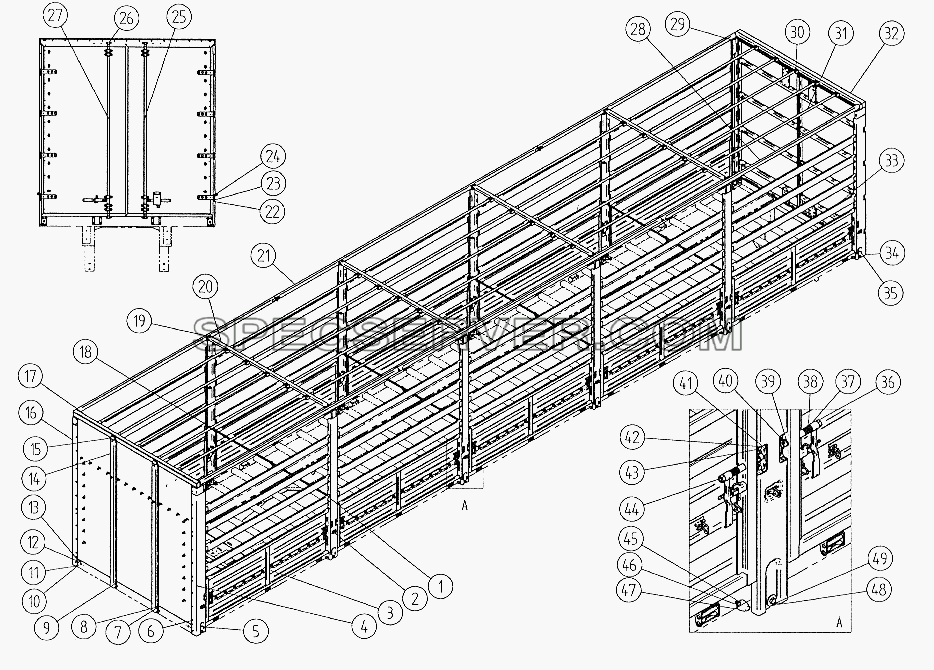

Запчасти: Каркас тента для СЗАПА-9328 (2005)

Каркас тента для СЗАПА-9328 (2005) (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	9328.008505.037	Стопор
1	8352-8502062	Цепь стойки бокового борта с запором
2	93282.008502.054-10	Стойка средняя
3	8305-8502010-50	Борт боковой (высокий)
3	9328.008502.010-10	Борт боковой
4	93282.008502.051-10	Стойка передняя левая
5	1/55410/21	Болт М12х1,25х60
6	1/60436/21	Болт М8х25
7	1/61015/11	Гайка М12х1,25
8	1/05170/70	Шайба пружинная 12
9	1/05200/01	Шайба плоская 12х22
10	1/21647/11	Гайка М10х1,25
11	1/26386/01	Шайба плоская 10х18
12	1/59707/21	Болт М10х1,25х25
13	1/05168/70	Шайба пружинная 10
14	9327.008504.010-81	Стенка передняя
14	9328.008504.010-30	Стенка передняя
15	9328.008504.062	Заглушка
16	93282.008502.050-10	Стойка передняя правая
17	93282.008508.200-10	Поперечина передняя
18	8350-8502076	Цепь стойки бокового борта
19	9328.008508.244	Фиксатор дуги
20	93282.008508.112-10	Поперечина средняя
21	93282.008508.116-20	Распорка стоек правая
22	1/07346/01	Шплинт разводной 3х30
23	252006	Шайба 10
24	9328.006307.010	Палец
25	9327.006300.006-70	Створка двери правая
25	9328.006300.004	Створка двери правая
26	93866-6305060	Стопор кулачковый
27	9327.006300.007-70	Створка двери левая
27	9328.006300.005	Створка двери левая
28	93282.008508.117-20	Распорка стоек левая
29	93282.008502.450-10	Стойка задняя правая
30	9328.008508.243	Гнездо распорки дуг
31	93282.008508.403	Распорка поперечин передняя
32	93282.008508.111-10	Поперечина задняя с козырьком
33	9328.008508.229	Доска каркаса тента
34	93282.008502.451-10	Стойка задняя левая
35	1/55408/21	Болт М12х1,25х50
36	1/21640/11	Гайка М14х1,5
37	8357-8505030-20	Рукоятка
37	8357-8505030-40	Рукоятка
37	9328.008505.030-20	Рукоятка
38	8357-8505004-10	Пружина
39	8357-8505018	Шайба
40	8357-8505020-40	Вал рукояти запора
41	8357-8505010-01	Кронштейн упора
42	1/59707/21	Болт М10х1,25х25
43	1/05168/70	Шайба пружинная 10
44	8357-8505020-40	Вал рукояти запора
45	1/05166/70	Шайба пружинная 8
46	1/61008/11	Гайка М8
47	5320-5001106	Буфер ограничительный
48	8357-8505026	Шайба
49	1/55404/21	Болт М12х1,25х30

Запчасти: Ящик платформы для СЗАПА-9328 (2005)

Ящик платформы для СЗАПА-9328 (2005) (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	9327.008507.010	Ящик платформы
2	1/05168/73	Шайба пружинная 10
3	1/21647/11	Гайка М10х1,25
4	1/59705/21	Болт М10х1,25х25

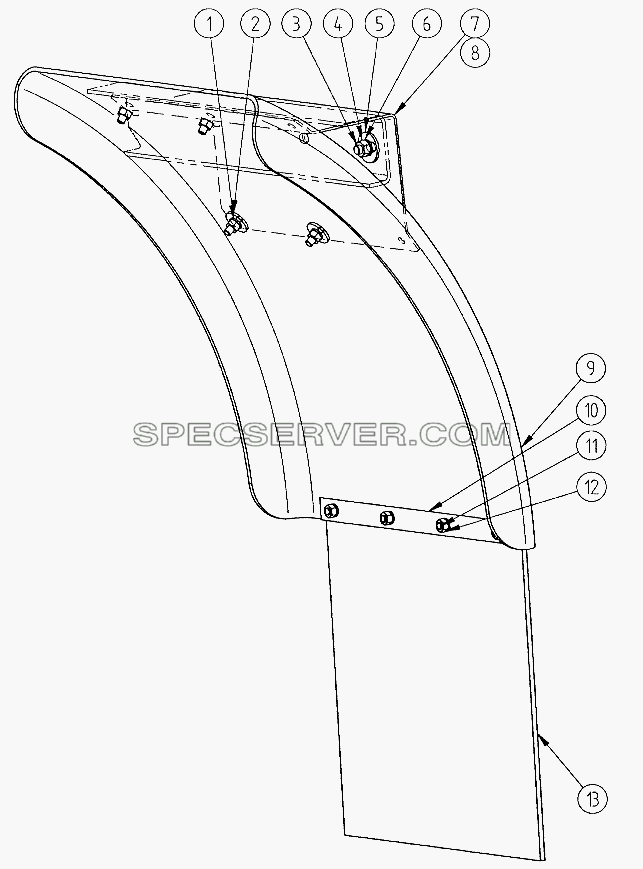

Установка брызговиков для СЗАПА-9328 (2005) (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	1/05166/70	Шайба пружинная 8
2	1/26462/1	Шайба плоская 8х35
3	1/59707/21	Болт М10х1,25х25
4	1/21647/00	Гайка М10х1,25
5	1/26443/1	Шайба плоская 10х35
6	1/05168/73	Шайба пружинная 10
7	9328.008404.333	Накладка брызговика левая
8	9328.008404.332	Накладка брызговика правая
9	9328.008403.274-10	Брызговик (заготовка К430 1/3)
10	9328.008403.282	Накладка брызговика
11	1/60436/21	Болт М8х25
12	1/61008/11	Гайка М8
13	9328.008403.288	Фартук брызговика

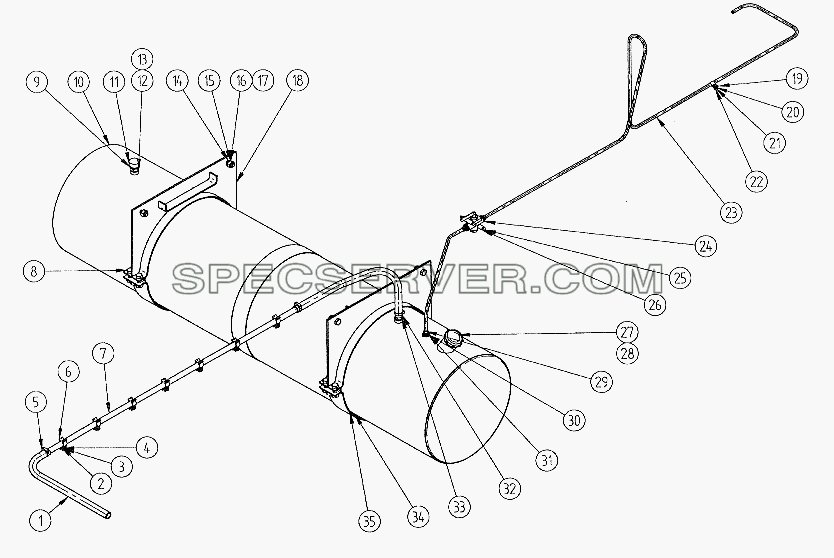

Бак топливный для СЗАПА-9328 (2005) (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	9328.001104.018	Шланг №1
2	201456	Болт М8х20
3	1/61008/11	Гайка М8
4	1/05166/70	Шайба пружинная 8
5	35	Хомут
6	8551-8609175	Скоба
7	9328.001104.017	Топливопровод
8	1/58405/21	Болт М16х1,5х50
8	1/58405/21	Болт М16х1,5х50
9	861021	Гайка М22х 1,5
10	9328.001101.005	Топливный бак
10	9328.001101.005	Топливный бак
11	9328.001106.010-10	Клапан ограничительный
12	861024	Шайба
13	022-026-25-2-3	Кольцо
14	1/13905/21	Болт М16х1,5х40
14	1/13905/21	Болт М16х1,5х40
15	251649	Гайка М16х1,5
15	251649	Гайка М16х1,5
16	1/05172/70	Шайба пружинная 16
16	1/05172/70	Шайба пружинная 16
17	1/05202/01	Шайба плоская 16х28
17	1/05202/01	Шайба плоская 16х28
18	9328.001101.100-10	Кронштейн топливного бака правый
18	9328.001101.100-10	Кронштейн топливного бака правый
19	887-8609035	Скоба крепления трубопровода
20	1/05164/70	Шайба пружинная 6
21	1/58962/11	Гайка М6
22	201418	Болт М6х 16
23	9915.001105.020	Трубка подвода воздуха №2
24	8350-3506406	Штуцер ввертный
25	1/60446/21	Болт М8х70
26	100-3520010	Разобщительный кран
27	9328.001103.072-10	Пробка топливного бака
28	9328.001103.075	Прокладка пробки
29	9328.001105.010	Трубка подвода воздуха №1
30	1/02795/60	Прокладка 22х28х1
31	9328.001104.022-10	Штуцер перекачки топлива
32	9328.001104.019	Шланг №2
33	9328.001104.024-10	Штуцер
34	9328.001101.120	Прокладка топливного бака
34	9328.001101.120	Прокладка топливного бака
35	9328.001101.101-10	Кронштейн топливного бака левый
35	9328.001101.101-10	Кронштейн топливного бака левый
