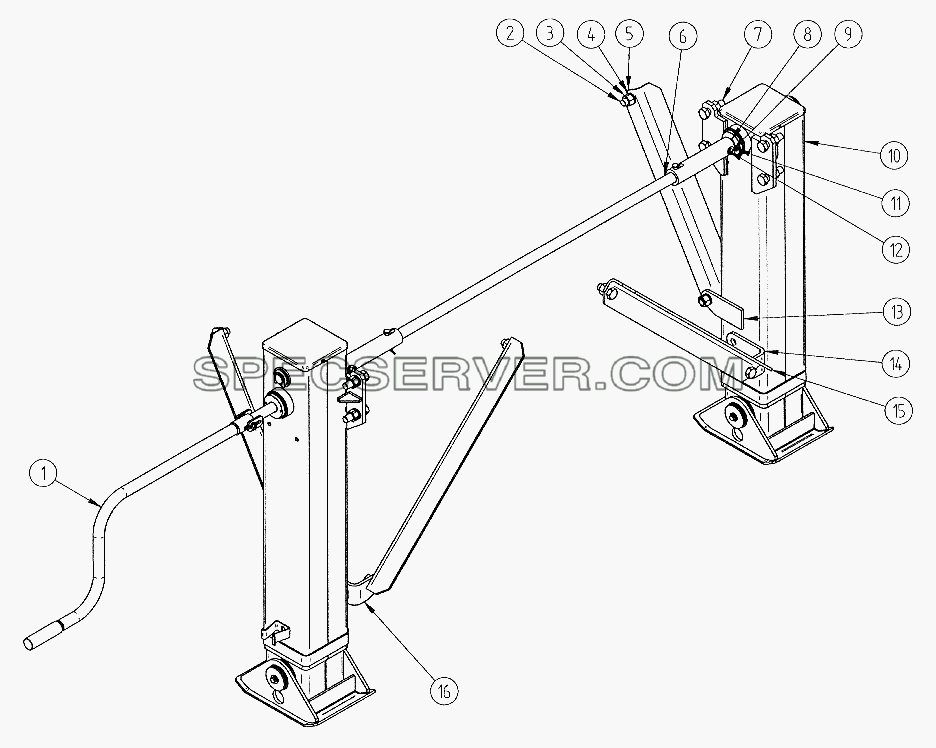

Запчасти: Устройство опорное для СЗАПА-93271 (2005)

Устройство опорное для СЗАПА-93271 (2005) (список запасных частей)

Устройство опорное для СЗАПА-93271 (2005) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9328.002721.002 Устройство опорное правое
2 1/13762/21 Болт М16х35
3 1/21641/11 Гайка М16х1,5
4 252139 Шайба пружинная 16
5 9915.002721.050 Раскос
6 9328.002724.013-40 Вал
7 9328.002724.014 Палец
8 1/59810/21 Болт М16х55
9 93401-2724012 Муфта
10 9328.002721.001 Устройство опорное левое
11 1/07964/01 Шплинт разводной 3х20
12 1/26386/01 Шайба плоская 10х18
13 9340.002724.072 Кронштейн
14 9340.002720.063 Кронштейн
15 9328.002721.050 Раскос
16 9340.002720.062 Кронштейн

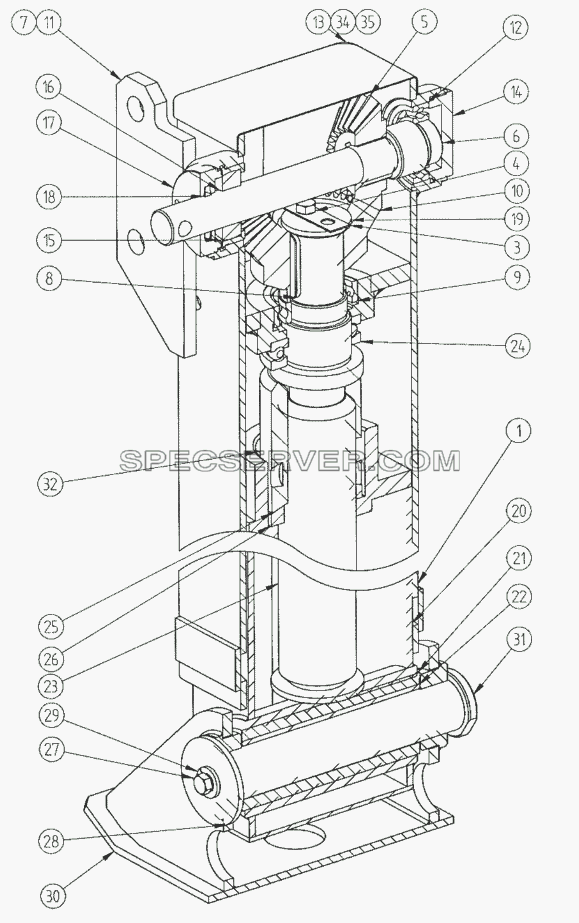

Запчасти: Устройство опорное левое для СЗАПА-93271 (2005)

Устройство опорное левое для СЗАПА-93271 (2005) (список запасных частей)

Устройство опорное левое для СЗАПА-93271 (2005) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 93281.002721.051 Корпус левый
3 9328.002723.104-10 Планка отгибная
4 201456 Болт М8х20
5 9328.002723.058 Шестерня коническая
6 9328.002723.055 Вал входной левый
7 9328.002721.084 Ребро
8 10х8х45 Шпонка
9 108 Подшипник радиальный
10 9328.002723.060 Колесо зубчатое коническое
11 9328.002721.082 Пластина кронштейна
12 106 Подшипник радиальный
13 9328.002723.028 Крышка корпуса
14 9328.002723.066 Крышка-винт регулировочная
15 9328.002723.090 Стакан правого редуктора
16 9328.002723.070-01 Подшипник входного вала
17 9328.002723.064 Крышка резьбовая
18 СГ37-24-5 Кольцо
19 93281.002721.060 Шайба концевая верхняя
20 9328.002721.100 Стойка выдвижная
21 9328.002721.202 Прокладка резиновая
22 9328.002721.204 Кольцо внутреннее
23 9328.002723.084 Винт
24 8209 Подшипник упорный
25 9328.002723.082 Гайка
26 9328.002721.064 Шайба сферическая
27 201538 Болт М12х25
28 9328.002721.066 Шайба концевая нижняя
29 1/05170/70 Шайба пружинная 12
30 9328.002721.150 Башмак
31 9328.002721.068 Палец 12х38.018
32 9328.002723.120 Спецболт
34 1/26444/01 Шайба плоская 6х15
35 1/03767/01 Винт М6х16

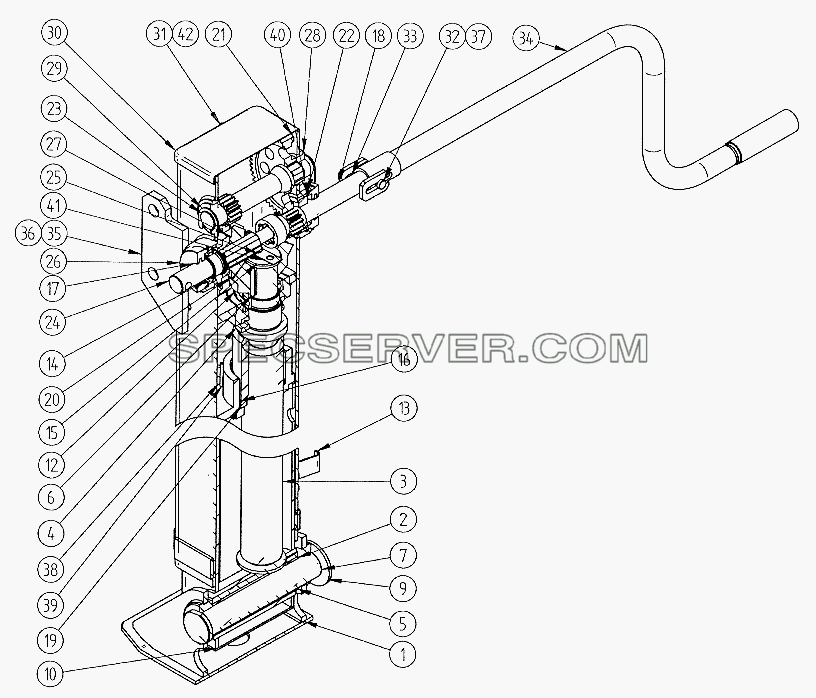

Запчасти: Устройство опорное правое для СЗАПА-93271 (2005)

Устройство опорное правое для СЗАПА-93271 (2005) (список запасных частей)

Устройство опорное правое для СЗАПА-93271 (2005) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9328.002721.150 Башмак
2 9328.002721.204 Кольцо внутреннее
3 9328.002723.084 Винт
4 8209 Подшипник упорный
5 9328.002721.202 Прокладка резиновая
6 10х8х45 Шпонка
7 9328.002721.068 Палец 12х38.018
8 1/05170/70 Шайба пружинная 12
9 9328.002721.066 Шайба концевая нижняя
10 9328.002721.100 Стойка выдвижная
11 201538 Болт М12х25
12 108 Подшипник радиальный
13 93281.002721.050 Корпус правый
14 106 Подшипник радиальный
15 93281.002721.060 Шайба концевая верхняя
16 9328.002723.082 Гайка
17 СГ37-24-5 Кольцо
18 9328.002723.050 Вал-шестерня входной правый
19 9328.002721.064 Шайба сферическая
20 9328.002723.060 Колесо зубчатое коническое
21 9328.002723.056 Колесо зубчатое
22 9328.002723.090 Стакан правого редуктора
23 9328.002723.052 Вал-шестерня промежуточный
24 9328.002723.054 Вал-шестерня выходной правый
25 201456 Болт М8х20
26 9328.002723.064 Крышка резьбовая
27 9328.002723.058 Шестерня коническая
28 9328.002723.068-01 Подшипник промежуточного вала
29 5320-3501134 Чека осей колодок
30 9328.002723.028 Крышка корпуса
31 1/03767/01 Винт М6х16
32 9328.002723.098 Палец
33 1/05196/01 Шайба плоская 8х17
34 9328.002721.086 Рукоятка откидная
35 9328.002721.082 Пластина кронштейна
36 9328.002721.084 Ребро
37 1/07342/01 Шплинт разводной
38 9328.002723.120 Спецболт
39 1/05173/70 Шайба пружинная 18
40 9328.002723.070-01 Подшипник входного вала
41 9328.002723.104-10 Планка отгибная
42 1/26444/01 Шайба плоская 6х15
