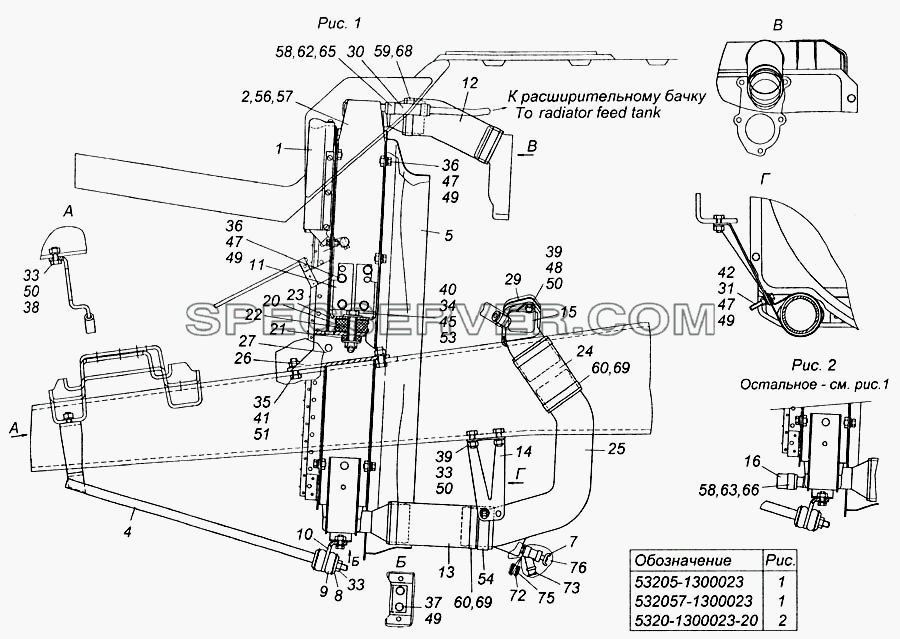

Запчасти: Установка радиатора для КамАЗ-6540
Установка радиатора для КамАЗ-6540 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
532007-1301003 |
Установка уплотнителей радиатора |
2 |
|
54115-1301010-10 |
Радиатор в сборе |
4 |
|
53205-1302034 |
Тяга крепления радиатора в сборе |
5 |
|
53205-1309010 |
Кожух вентилятора с накладкой в сборе |
7 |
|
5320-8105010-01 |
Кран сливной в сборе |
8 |
|
5320-1302036 |
Чашка буфера тяги |
9 |
|
5320-1302040 |
Буфер тяги крепления радиатора |
10 |
|
54115-1302047 |
Кронштейн |
11 |
|
54115-1302077-10 |
Кронштейн подвески радиатора |
12 |
|
5320-1303010 |
Рукав |
13 |
|
5320-1303026 |
Рукав |
14 |
|
54115-1303079-01 |
Кронштейн крепления колена подводящего трубопровода |
15 |
|
54115-1303058-10 |
Патрубок подводящий водяного трубопровода |
16 |
|
54115-1303082 |
Заглушка |
20 |
|
5320-1302031 |
Втулка распорная |
21 |
|
5320-1302037 |
Подушка крепления радиатора |
22 |
|
5320-1302060 |
Подушка подвески радиатора |
23 |
|
5320-1302062 |
Чашка подвески радиатора |
24 |
|
5320-1303027 |
Рукав |
25 |
|
5320-1303028 |
Колено подводящего патрубка водяного трубопровода |
26 |
|
54115-1302078 |
Скоба подвески радиатора |
27 |
|
54115-1302079 |
Скоба подвески радиатора |
29 |
|
5320-1303063 |
Прокладка подводящего патрубка |
30 |
|
5320-1311063-01 |
Рукав от радиатора к бачку |
31 |
|
1/61008/11 |
Гайка М8х1,25-6Н |
33 |
|
1/21647/11 |
Гайка М10х1,25-6Н |
34 |
|
250977 |
Гайка М12х1,25-6Н ОСТ 37.001.108-93 |
35 |
|
1/61036/11 |
Гайка М12х1,25-6Н |
36 |
|
1/60432/21 |
Болт М8-6gх16 |
37 |
|
1/60434/21 |
Болт М8-6gх20 |
38 |
|
1/59707/31 |
Болт М10х1,25-6gх25 |
39 |
|
1/13069/21 |
Болт М10х1,25-6gх30 |
40 |
|
853032 |
Болт М12х1,25-6gх65 |
41 |
|
1/55404/21 |
Болт М12х1,25-6gх30 |
42 |
|
853062 |
Болт М8-6gх45 |
45 |
|
252045 |
Шайба плоская 12х34 ОСТ 37.001.144-96 |
47 |
|
1/05196/01 |
Шайба плоская 8х17 |
48 |
|
1/26386/01 |
Шайба плоская 10,6х18х2 |
49 |
|
1/05166/77 |
Шайба 8 пружинная |
50 |
|
1/05168/77 |
Шайба 10 пружинная |
51 |
|
1/05170/73 |
Шайба 12 пружинная |
53 |
|
1/07336/01 |
Шплинт 3х25 |
54 |
|
853897 |
Хомут 75 |
56 |
|
146.1301010-10 |
Радиатор ТУ 4591-042-002321 82-1997 |
57 |
|
146.1301010-11 |
Радиатор ТУ 4591-042-00232182-1997 |
58 |
|
ТОRRО16-27/12-С7W1 |
Хомут с червячной резьбой DIN 3017 |
59 |
|
ТОRRО60-80/12-С7W1 |
Хомут с червячной резьбой DIN 3017 |
60 |
|
ТОRRО70-90/12-С7W1 |
Хомут фирмы "NОRМА" (Германия) |
62 |
|
СБИТ.305419.003-20 |
Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ |
63 |
|
СБИТ.305419.003-21 |
Хомут стяжной (20-35)х9 СБИТ.30541 9.003 ТУ |
65 |
|
СБИТ.305419.003-40 |
Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ |
66 |
|
СБИТ.305419.003-41 |
Хомут стяжной (20-35)х9 СБИТ.30541 9.003 ТУ |
68 |
|
СБИТ.305419.004-26 |
Хомут стяжной (60-80)х13 СБИТ.30541 9.003 ТУ |
69 |
|
СБИТ.305419.004-27 |
Хомут стяжной (70-90)х13 СБИТ.30541 9.003 ТУ |
72 |
|
864910 |
Пломба |
73 |
|
853837 |
Заглушка транспортная |
75 |
|
0,5-О-С ГОСТ 3282-74 L=350 |
Проволока |
76 |
|
Н 0,100 сорт ГОСТ 10354-82 150х150 (мм) |
Пленка полиэтиленовая |

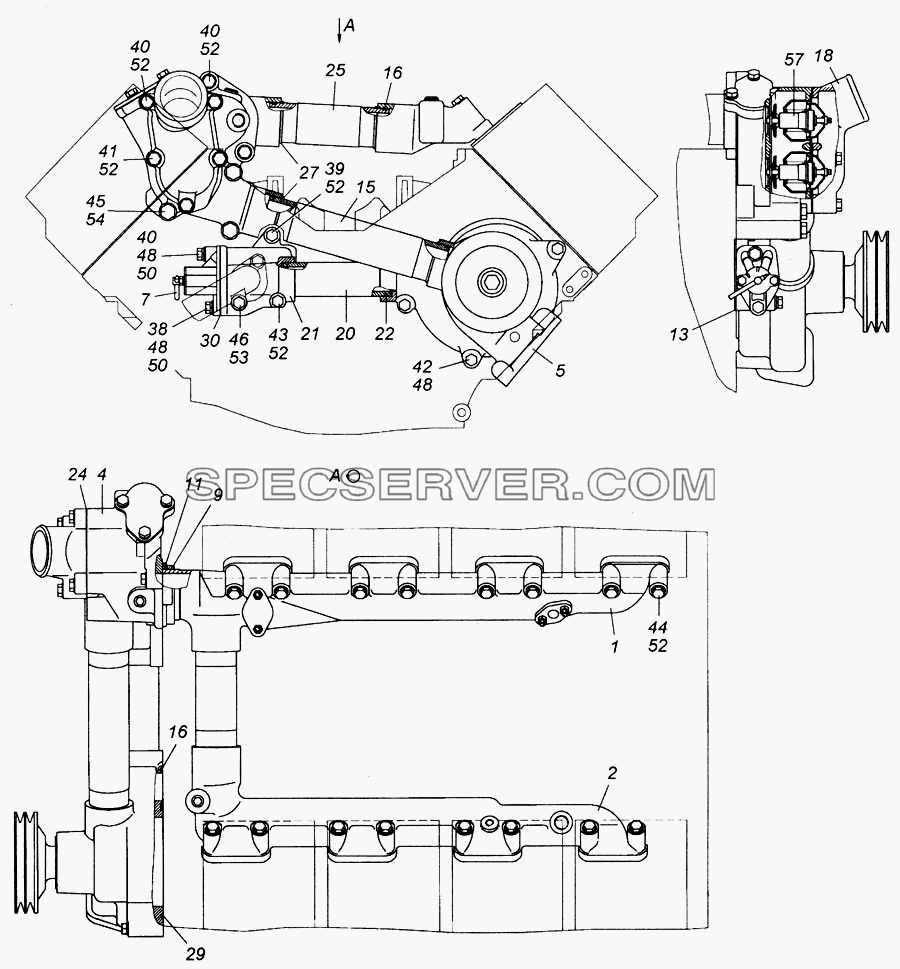

Запчасти: Установка водяного насоса, водяных труб и включателя гидромуфты для КамАЗ-6540
Установка водяного насоса, водяных труб и включателя гидромуфты для КамАЗ-6540 (список запасных частей)
Таблица запасных частей

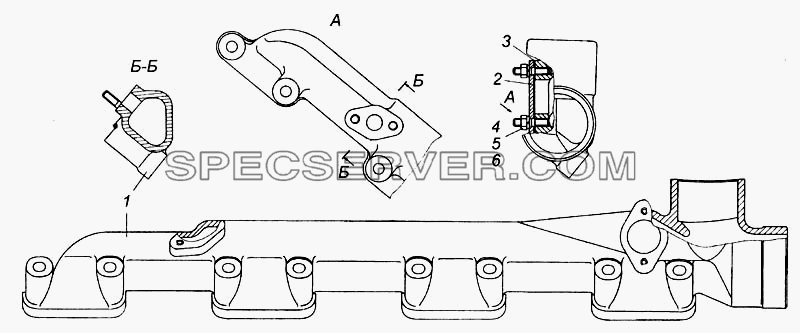

Труба водяная правая в сборе для КамАЗ-6540 (список запасных частей)
Труба водяная правая в сборе для КамАЗ-6540 (список запасных частей)
Таблица запасных частей
Труба водяная левая в сборе для КамАЗ-6540 (список запасных частей)
Труба водяная левая в сборе для КамАЗ-6540 (список запасных частей)
Таблица запасных частей

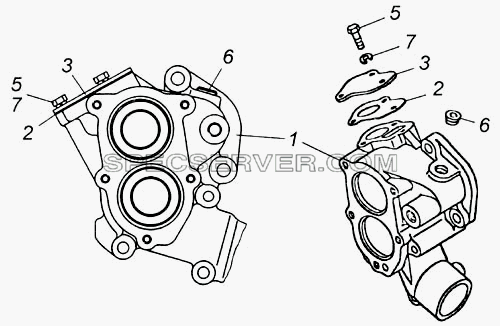

Коробка водяная в сборе для КамАЗ-6540 (список запасных частей)
Коробка водяная в сборе для КамАЗ-6540 (список запасных частей)
Таблица запасных частей
Кран сливной системы охлаждения в сборе для КамАЗ-6540 (список запасных частей)
Кран сливной системы охлаждения в сборе для КамАЗ-6540 (список запасных частей)
Таблица запасных частей
| |
