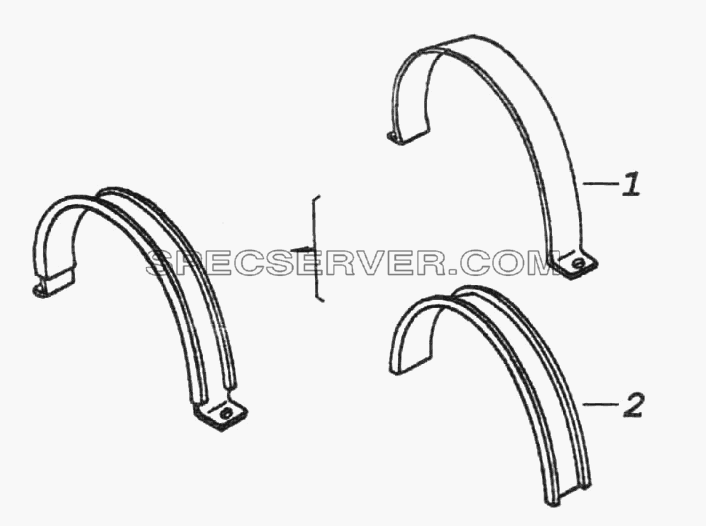

Запчасти: Скоба верхняя для КамАЗ-6522

Скоба верхняя для КамАЗ-6522 (список запасных частей)

Скоба верхняя для КамАЗ-6522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5320-1311087-30 Скоба верхняя
2 5320-1311068 Прокладка хомута

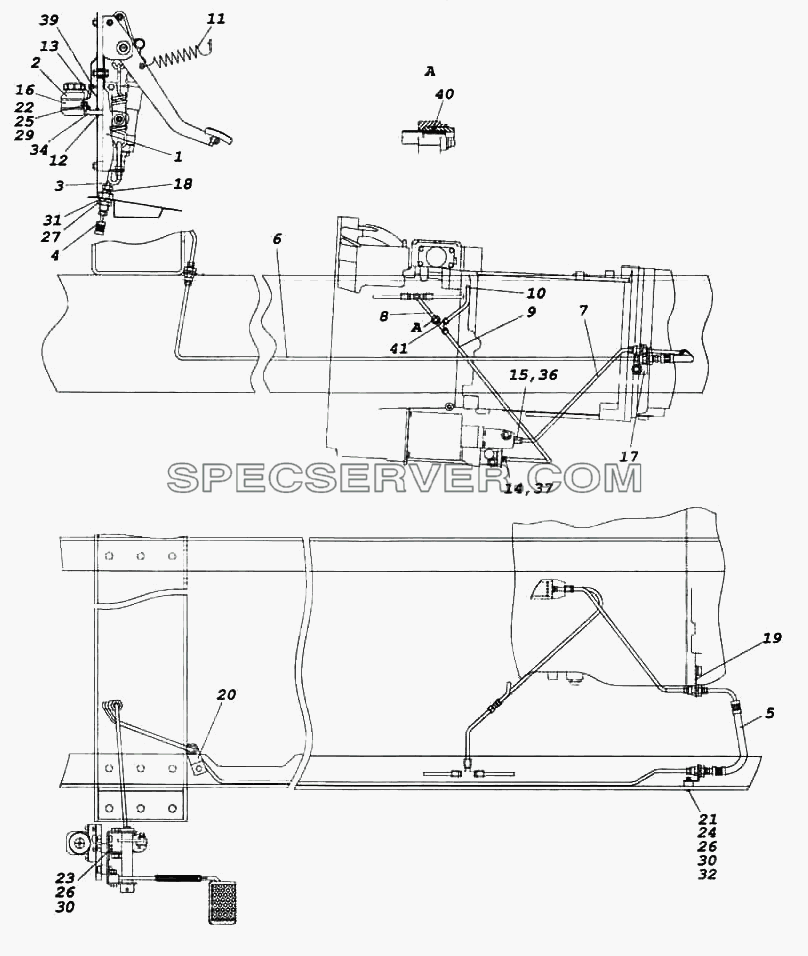

Запчасти: Установка педали и привода выключения сцепления для КамАЗ-6522

Установка педали и привода выключения сцепления для КамАЗ-6522 (список запасных частей)

Установка педали и привода выключения сцепления для КамАЗ-6522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6520-1602008 Педаль сцепления с кронштейном и главным цилиндром
2 5320-1602560 Бачок главного цилиндра в сборе
3 5320-1602588 Трубка от главного цилиндра в сборе
4 53215-1602590 Шланг гибкий привода управления сцеплением
5 53215-1602590-10 Шланг гибкий привода управления сцепления
6 6520-1602592 Трубка привода управления сцеплением
7 6520-1602595 Трубка
8 53205-3506041 Трубка
9 53205-3506050 Трубка
10 53205-3506101 Трубка
11 5320-1602034 Пружина оттяжная педали сцепления
12 5320-1602074 Уплотнитель
13 5320-1602076 Кронштейн бачка
14 6460-1602532 Штуцер
15 6460-1609613 Штуцер
16 5320-1602563 Хомут крепления бачка
17 5320-1602601 Скоба шланга привода управления сцеплением
18 5320-1602603 Штуцер соединительный
19 6460-1602601 Скоба шланга привода управления сцеплением {а}
20 53205-1602146 Кронштейн крепления шланга {а}
21 43118-1101119 Проставка
22 1/09020/21 Болт М6-6gх12
23 1/13069/21 Болт М10х1,25-6gх30
24 1/12317/21 Болт М10х1,5-6gх45
25 1/58962/11 Гайка ЕМ6-6Н
26 1/21647/21 Гайка М10х1,25-6Н
27 1/07914/11 Гайка низкая М16х1,5-6Н
29 1/05164/73 Шайба 6 пружинная
30 1/05168/77 Шайба 10 пружинная
31 1/05172/77 Шайба 16 пружинная
32 1/05200/01 Шайба плоская 12х22х3
34 1/01685/90 Хомут 12
36 1/02800/60 Прокладка уплотнительная 14х20х1,5
37 1/02570/60 Прокладка 16,2х22х1,5
39 853544 Гайкодержатель М6 в сборе
40 864221 Кольцо уплотнительное толкателя
41 864919 Тройник проходной

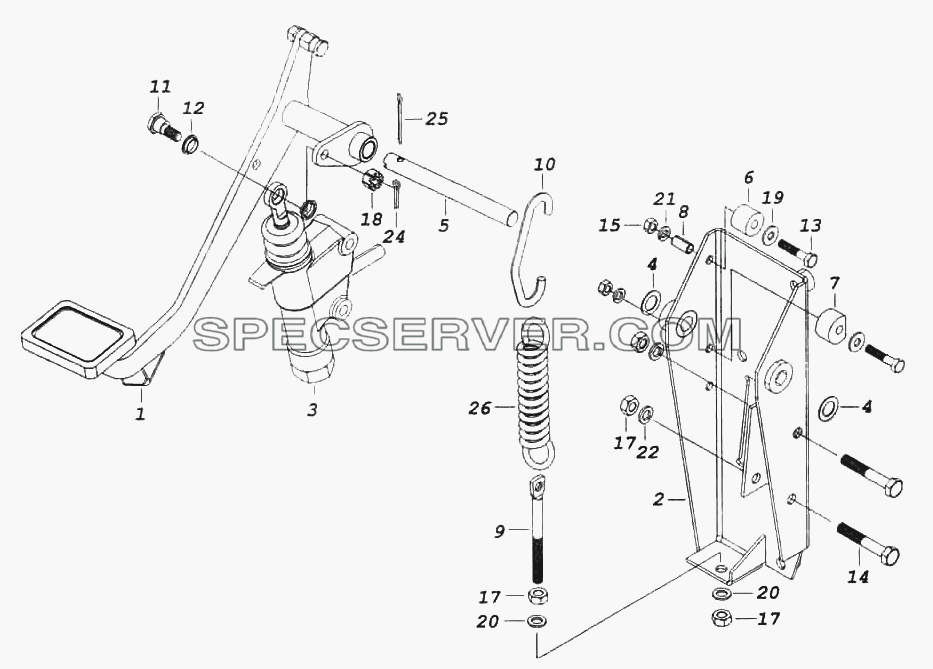

Запчасти: Педаль сцепления с кронштейном и главным цилиндром для КамАЗ-6522

Педаль сцепления с кронштейном и главным цилиндром для КамАЗ-6522 (список запасных частей)

Педаль сцепления с кронштейном и главным цилиндром для КамАЗ-6522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6460-1602010 Педаль сцепления
2 53205-1602063 Кронштейн оси педали сцепления (сварка)
3 5320-1602510-10 Главный цилиндр управления сцеплением в сборе
4 5320-1602023 Шайба упорная ступицы педали сцепления
5 5320-1602055 Ось педали сцепления
6 5320-1602070 Ограничитель хода педали сцепления
7 53205-1602070-10 Ограничитель хода педали сцепления
8 5320-1602071 Втулка распорная
9 53205-1602086 Стержень натяжной
10 53205-1602095 Серьга
11 5320-1602571 Палец толкателя главного цилиндра управления сцеплением
12 5320-1602573 Втулка пальца толкателя главного цилиндра управления сцеплением
13 1/60439/21 Болт М8-6gх35
14 1/13437/21 Болт М10х1,25-6gх65
15 1/61008/11 Гайка М8х1,25-6Н
17 1/21647/11 Гайка М10х1,25-6Н
18 1/07920/11 Гайка М10х1,25-6Н
19 1/26467/01 Шайба плоская 8х20х2
20 1/26386/01 Шайба плоская 10,6х18х2
21 1/05166/77 Шайба 8 пружинная
22 1/05168/77 Шайба 10 пружинная
24 1/07344/01 Шплинт разводной 2х25
25 1/07350/01 Шплинт 4,7х50
26 5903-1602611 Сервопружина

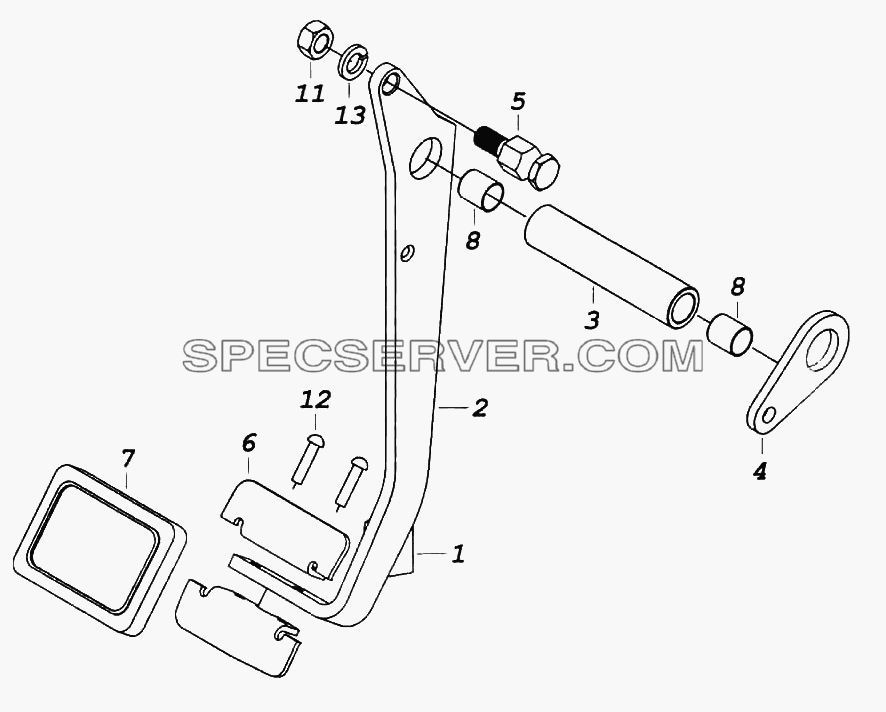

Запчасти: Педаль сцепления для КамАЗ-6522

Педаль сцепления для КамАЗ-6522 (список запасных частей)

Педаль сцепления для КамАЗ-6522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6460-1602070 Кронштейн регулировочного болта с приварной гайкой (сварка)
2 53205-1602015 Педаль сцепления
3 5320-1602016 Ступица педали сцепления
4 5320-1602021 Рычаг толкателя педали сцепления
5 53205-1602030 Палец пружины
6 5320-1602042 Площадка педали сцепления
7 5320-1602048 Накладка площадки педали сцепления
8 5320-1602072 Втулка оси педали сцепления
11 1/61015/11 Гайка М12х1,25-6Н
12 1/05357/00 Заклепка площадки педали сцепления
13 1/05170/77 Шайба 12 пружинная

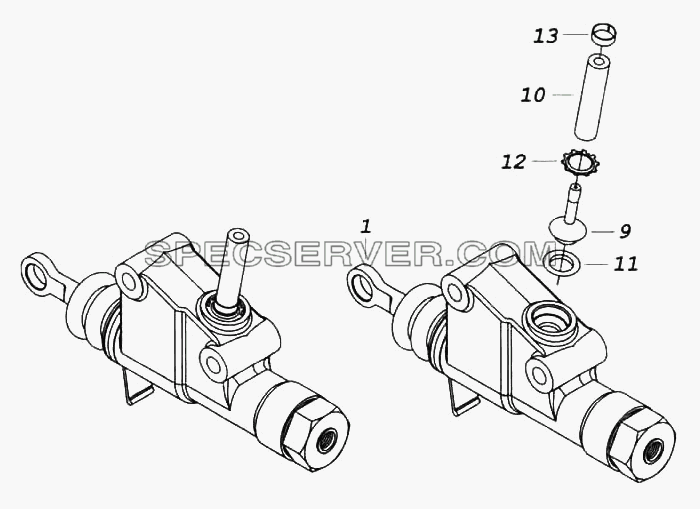

Запчасти: Главный цилиндр управления сцепления для КамАЗ-6522

Главный цилиндр управления сцепления для КамАЗ-6522 (список запасных частей)

Главный цилиндр управления сцепления для КамАЗ-6522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5320-1602512 Главный цилиндр в сборе
9 2101-1602552 Штуцер гибкого шланга
10 5320-1602575 Шланг гибкий
11 2101-3505092 Прокладка штуцера гибкого шланга главного цилиндра
12 5320-1602579 Шайба стопорная
13 1/21700/90 Хомут в сборе

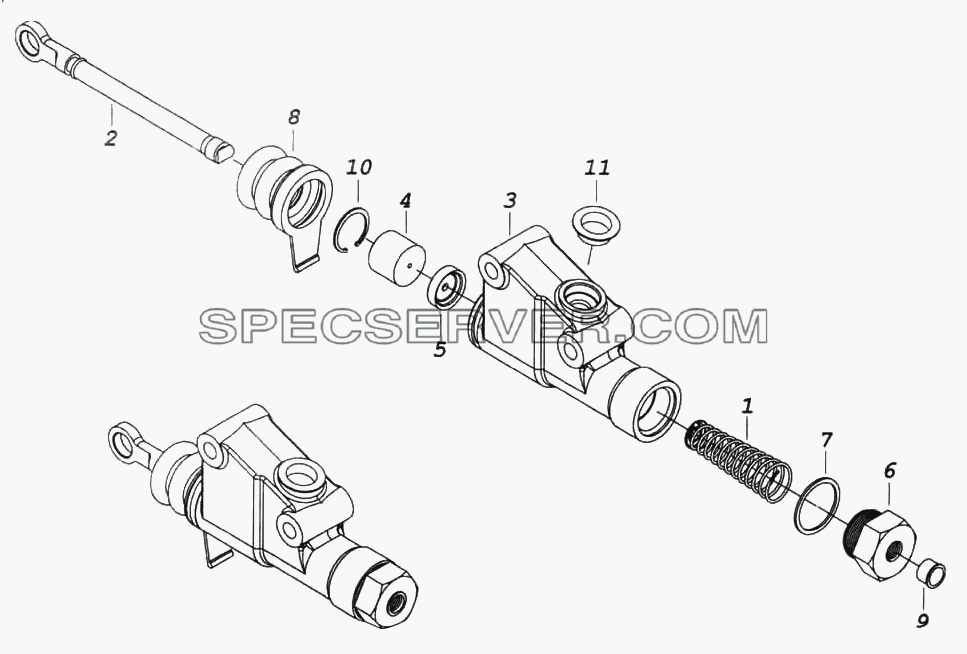

Главный цилиндр для КамАЗ-6522 (список запасных частей)

Главный цилиндр для КамАЗ-6522 (список запасных частей)

Главный цилиндр для КамАЗ-6522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5320-1602518 Пружина главного цилиндра управления сцеплением в сборе
2 5320-1602568 Толкатель поршня в сборе
3 5320-1602513-10 Главный цилиндр управления сцеплением
4 5320-1602515 Поршень главного цилиндра управления сцеплением
5 5320-1602517 Манжета поршня главного цилиндра управления сцеплением
6 5320-1602529 Пробка главного цилиндра управления сцепением
7 5320-1602531 Прокладка пробки главного цилиндра управления сцеплением
8 5320-1602543 Чехол защитный главного цилиндра
9 864300 Пробка транспортная
10 862810 Кольцо упорное
11 864331 Пробка транспортная
